Hyundai Porter 2 generacji był montowany w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016 roku, głównie z silnikami wysokoprężnymi . W naszym materiale znajdziesz opis bezpieczników i przekaźników Hyundai Porter 2 wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów w pudełkach może różnić się od pokazanego na rysunku, sprawdź przeznaczenie na podstawie diagramów na okładce pudełka.
Zła generacja modelu? Oto opis Portera 1 .

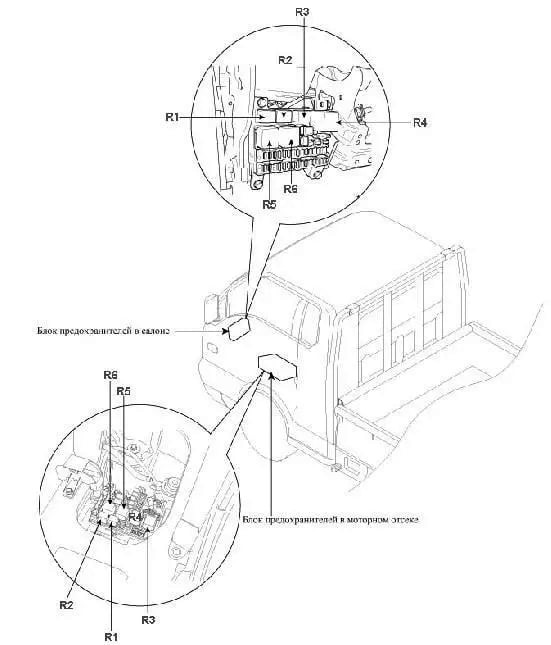

Hyundai Porter drugiej generacji ma 2 główne skrzynki bezpieczników. Jeden znajduje się pod maską, drugi w kabinie pasażerskiej, pod deską rozdzielczą po stronie kierowcy.
Przedział pasażerski

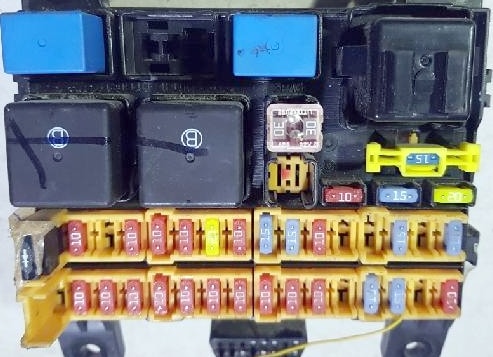

Zdjęcie

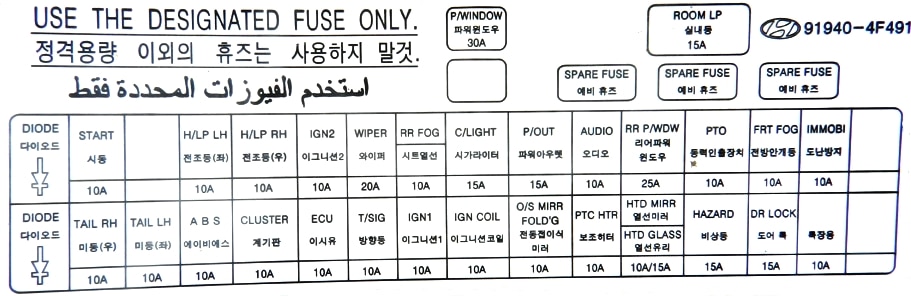

Schemat z okładki bloku

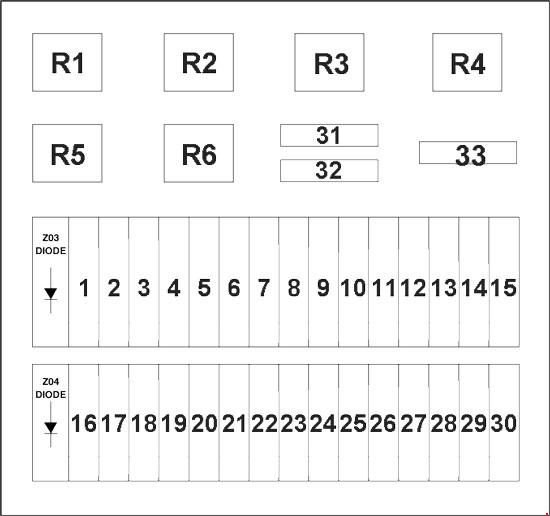

Schemat
Przeznaczenie
| 1 | 10A Przekaźnik rozrusznika, moduł świec żarowych, ECM |
| 2 | 10A Przekaźnik przednich świateł przeciwmgłowych |
| 3 | 10A Lewy reflektor, zestaw wskaźników |
| 4 | 10A Prawy reflektor |
| 5 | 10A Nagrzewnica, ETACM, sterowanie zasięgiem reflektorów, przekaźnik wentylatora |
| 6 | 10A Środek do czyszczenia szyb, przełącznik kolumny kierownicy |
| 7 | 10A Tylne światło przeciwmgłowe |
| 8 | Zapalniczka 15A |
| 9 | rezerwa |
| 10 | 10A System audio, ETACM |
| 11 | Przełącznik podnośnika szyb 25A |
| 12 | rezerwa |
| 13 | 15A Przekaźnik przednich świateł przeciwmgłowych |
| 14 | rezerwa |
| 15 | 15A Ogrzewanie tylnej szyby, zestaw wskaźników, przełącznik podnoszenia szyby kierowcy, regulacja zasięgu reflektorów, sterownik ogrzewania |
| 16 | 10A Światła pozycyjne prawe, lampa tylna prawa, oświetlenie tablicy rejestracyjnej (standard), system audio, ogrzewanie tylnej szyby, zestaw wskaźników, przełącznik podnoszenia szyby kierowcy, regulacja zasięgu reflektorów, sterownik ogrzewania |
| 17 | 10A Lewe światło pozycyjne, lewe światło tylne, oświetlenie tablicy rejestracyjnej |
| 18 | rezerwa |
| 19 | 10A Zestaw wskaźników, rezystor alternatora |
| 20 | 10A D4BB, D4BH: ECM D4CB: Czujnik masowego przepływu powietrza |
| 21 | 10A Alarm, przełącznik biegu wstecznego |
| 22 | 10A ETACM |
| 23 | 10A Czujnik wody w filtrze paliwa, zawór odcinający paliwo D4BH: Elektrozawory EGR (# 1, # 2) D4BB: Moduł świec żarowych |
| 24 | 10A Elektromagnetyczny zawór recyrkulacji, czujnik MAF, czujnik wody w filtrze paliwa, wyłącznik neutralny |
| 25 | 10A Jednostka sterująca nagrzewnicy i klimatyzatora |
| 26 | 15A Przekaźnik ogrzewania tylnej szyby lub lusterek |
| 27 | Alarm 15A |
| 28 | 15A ETACM, przełącznik lewych przednich drzwi |
| 29 | 10A Czujnik prędkości, przekaźnik wentylatora skraplacza |
| 30 | 10A Przekaźnik odmgławiacza tylnej szyby |
| 31 | 30A Przekaźnik podnośnika szyby |
| 32 | rezerwa |
| 33 | 15A Oświetlenie wnętrza, lampka otwartych drzwi, system audio, ETACM |
Za zapalniczkę odpowiada bezpiecznik nr 8, 15A.
Opis przekaźnika
- R1 Przekaźnik światła bocznego
- R2 Przekaźnik, tylne światło przeciwmgielne
- R3 Przekaźnik przednich świateł przeciwmgłowych
- R4 Przekaźnik kierunkowskazów i alarmu
- R5 Przekaźnik wentylatora
- R6 Przekaźnik okna elektrycznego
Komora silnika

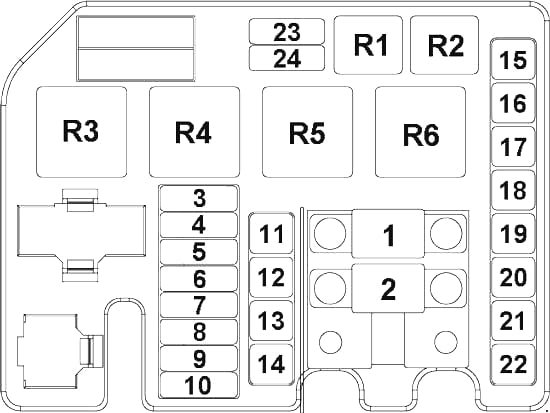

Schemat

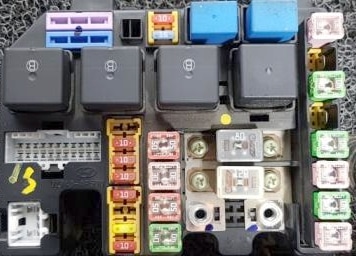

Zdjęcie

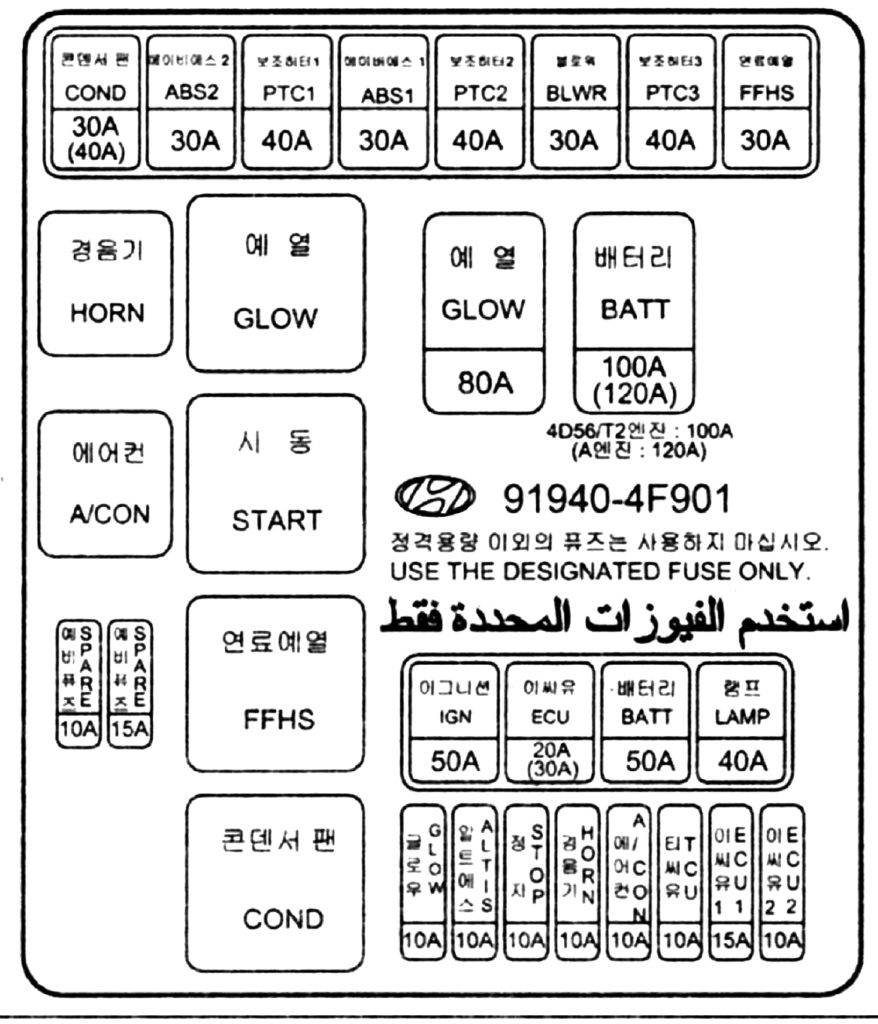

Schemat
Przeznaczenie
| 1 | 80A Przekaźnik świecy żarowej |
| 2 | Generator 100/120A |
| 3 | 10A ECM |
| 4 | Generator 10A |
| 5 | 10A Światła stopu |
| 6 | Przekaźnik klaksonu 10A |
| 7 | 10A Przekaźnik klimatyzacji |
| 8 | rezerwa |
| 9 | 10A D4CB: ECM |
| 10 | 10A D4CB: ECM, moduł immobilizera |
| 11 | 50A Przekaźnik rozrusznika, wyłącznik zapłonu |
| 12 | 20A Przekaźnik układów silnika |
| 13 | Bezpieczniki 50A w kabinie pasażerskiej: (klimatyzacja, alarm, centralny zamek), złącze zasilania |
| 14 | 40A Elektryczne szyby, przednie światła przeciwmgielne, przekaźnik tylnych świateł |
| 15 | 30A Przekaźnik wentylatora skraplacza |
| 16 | rezerwa |
| 17 | rezerwa |
| 18 | rezerwa |
| 19 | rezerwa |
| 20 | rezerwa |
| Przekaźnik wentylatora 30A | |
| 21 | rezerwa |
| 22 | rezerwa |
| 23 | 10A D4CB: Przekaźnik klimatyzacji, przekaźnik wentylatora skraplacza, zawór pompy paliwa, światła stopu |
| 24 | 15A D4CB: Siłownik VGT, przekaźnik świec żarowych |
Przekaźnik
- Przekaźnik klimatyzacji R1
- R2 Przekaźnik klaksonu
- R3 Przekaźnik wentylatora skraplacza
- R4 Przekaźnik podgrzewacza filtra paliwa
- R5 Przekaźnik rozrusznika
- R6 Przekaźnik świecy żarowej
To wszystko. A jeśli masz jakieś pytania, zadaj je w komentarzach.
