Hyundai Accent RB został wprowadzony na rynek w 2010 roku. Produkowany był w latach 2011, 2012, 2013, 2014, 2015, 2016 i 2017 w wersjach nadwozia typu sedan i hatchback, głównie z silnikami benzynowymi o pojemności 1,6 i 1,8 litra. W tym czasie Accent przeszedł restyling. W tym materiale znajdziesz opis bezpieczników i przekaźników Hyundai Accent wraz ze schematami skrzynkowymi, zdjęciami ich wykonania i lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników w samochodach Hyundai Accent RB może różnić się od prezentowanego i zależy od poziomu wyposażenia oraz roku produkcji. Sprawdź przyporządkowanie według schematów znajdujących się z tyłu osłony ochronnej.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

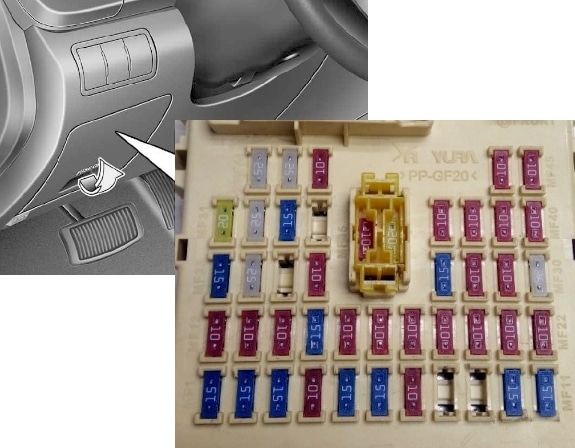

Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Skrzynka bezpiecznikowa

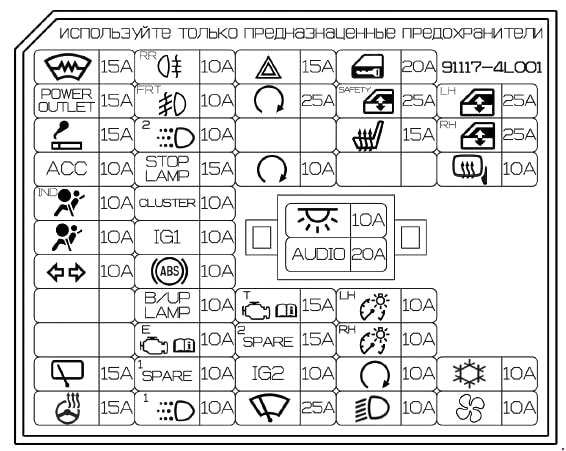

Schemat z okładki bloku

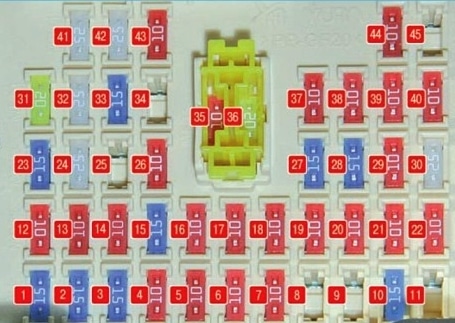

Schemat
Opis
| 1 | 15А FRT-Deicer – Ogrzewana przednia szyba |
| 2 | 15A P/OUTLET – gniazdo 12V |
| 3 | 10А C / LIGHTER – Zapalniczka samochodowa |
| 4 | 10А АСС – Stacyjka – system audio, moduł sterujący osprzętem elektrycznym nadwozia, moduł sterujący blokadą automatycznej skrzyni biegów, jednostka sterująca układu elektronicznego kluczyka |
| 5 | 10A A / BAG IND – Wskaźnik wyłączenia poduszki powietrznej – przód |
| 6 | 10A A/BAG – Poduszki powietrzne, moduł sterujący SRS |
| 7 | Światło awaryjne 10A T/SIG |
| 8 | rezerwa |
| 9 | rezerwa |
| 10 | 15A R/WPR – Wycieraczka tylnej szyby – Silnik, Przełącznik wielofunkcyjny |
| 11 | rezerwa |
| 12 | 10А RR (R / FOG) – Światła przeciwmgielne (tył) |
| 13 | 10A FRT (F/FOG) – Światła przeciwmgielne (przód) |
| 14 | 10A POKÓJ 2 – Przekaźnik oszczędzający baterię (automatyczne wyłączenie ochronne) |
| 15 | 15А STOP LP – Światła stop |
| 16 | 10A CLUSTER – Zestaw wskaźników |
| 17 | 10A IG1 1 – Moduł sterujący systemem bezpieczeństwa |
| 18 | 10A ABS – hydroelektroniczny moduł ABS |
| 19 | 10А B / UP LP – Światła do jazdy tylne (przełącznik) |
| 20 | 10A PCU – Moduł sterujący korpusu elektrycznego modułu sterującego, moduł sterujący blokady automatycznej skrzyni biegów, jednostka sterująca systemu klucza elektronicznego |
| 21 | 10А H / LP LH – Reflektor przedni – lewy |
| 22 | 10A ŚWIATŁA DO JAZDY DZIENNEJ – Światła do jazdy dziennej |
| 23 | ZAGROŻENIE 15A – Przełącznik alarmu |
| 24 | 25A SMK 1 – Moduł sterujący, moduł sterujący osprzętem elektrycznym nadwozia, moduł sterujący blokadą automatycznej skrzyni biegów, jednostka sterująca kluczykiem elektronicznym |
| 25 | rezerwa |
| 26 | 10А SMK 2 – Moduł sterujący, moduł sterujący osprzętem elektrycznym nadwozia, moduł sterujący blokadą automatycznej skrzyni biegów, sterownik kluczyka elektronicznego, przycisk uruchamiania i zatrzymywania silnika |
| 27 | 15A TCU – Czujnik prędkości Czujnik zasięgu automatycznej skrzyni biegów. Generator impulsów |
| 28 | 15A CEWKA IGN – Cewka zapłonowa 1-4, kondensator |
| 29 | 10A IGN 2 – Elektryczne podnośniki szyb. Łukasz |
| 30 | 25A F/WPR – Wycieraczka szyby przedniej |
| 31 | 20A ZAMEK DRZWI – Zamek centralny – centrala sterująca |
| 32 | 25A SAFETY P/WDW – Elektryczne podnośniki szyb – blokowane |
| 33 | 15A S / HEATER – Podgrzewane przednie siedzenia |
| 34 | rezerwa |
| 35 | 10A POKÓJ 1 – Oświetlenie wewnętrzne. Klimatyzacja |
| 36 | 20A AUDIO – System audio |
| 37 | 10А TAIL LH – Reflektor i latarnia na lewej burcie. Oświetlenie tablicy rejestracyjnej |
| 38 | 10А TAIL RH – Reflektor i lampa na prawej burcie. Podświetlenie przełączników, przełączników w kabinie, dźwigni zmiany biegów. Zestaw wskaźników, przyciski zasilania i przełączników |
| 39 | 10A START – Rozrusznik – przekaźnik. Alarm antykradzieżowy |
| 40 | 10A H / LP RH – Reflektor – prawy |
| 41 | 25A P / WDW LH – Jednostka sterująca podnośnikiem szyb – lewy tylny przełącznik |
| 42 | 25A P/WDW RH – Podnośniki szyb sterownika – włącznik prawy tył |
| 43 | 10A HTD MIRR – Układ ogrzewania zewnętrznych lusterek wstecznych |
| 44 | 10A A / CON 2 – Klimatyzator |
| 45 | rezerwa |
Dla przedniej zapalniczki jest bezpiecznik nr 3 na 10A, a dla dodatkowych gniazd nr 2 na 15A.
Przekaźnik
Z tyłu urządzenia mogą znajdować się przekaźniki.
Schemat

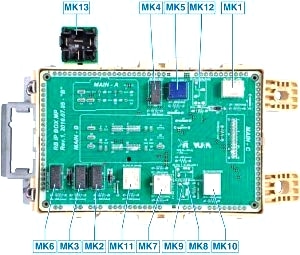

Przekaźnik
- MK1 Przekaźnik ogrzewania tylnej szyby
- MK2 Przekaźnik świateł przeciwmgłowych
- MK3 Przekaźnik świateł przeciwmgielnych
- MK4 Przekaźnik świateł bocznych
- MK5 Przekaźnik oświetlenia wnętrza
- MK6 Przekaźnik podgrzewanej szyby przedniej
- MK7 Przekaźnik centralnego zamka
- Rezerwa MK8
- Rezerwa MK9
- MK10 Przekaźnik alarmowy
- MK11 Przekaźnik podnośnika szyb
- Rezerwa MK12
- MK13 Elektroniczny przekaźnik sterujący sygnałami hamowania (montowany na zewnątrz agregatu)

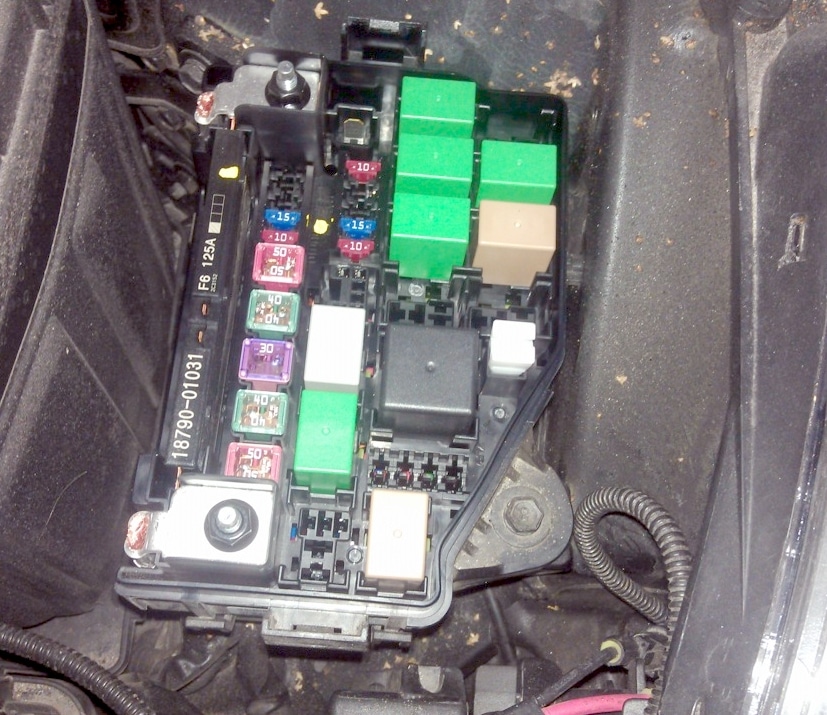

Komora silnika
Znajduje się po prawej stronie komory silnika obok akumulatorów.

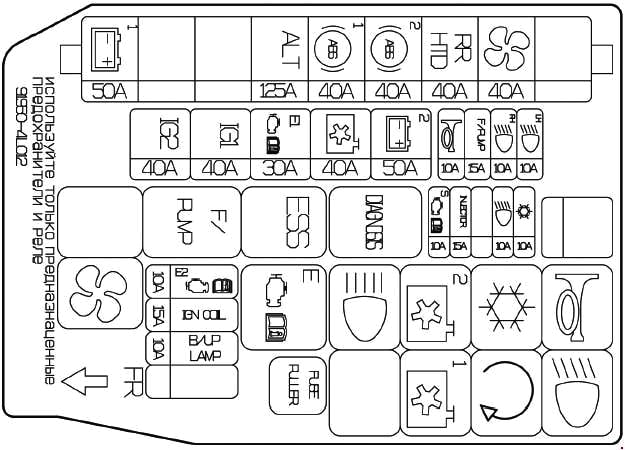

Schemat

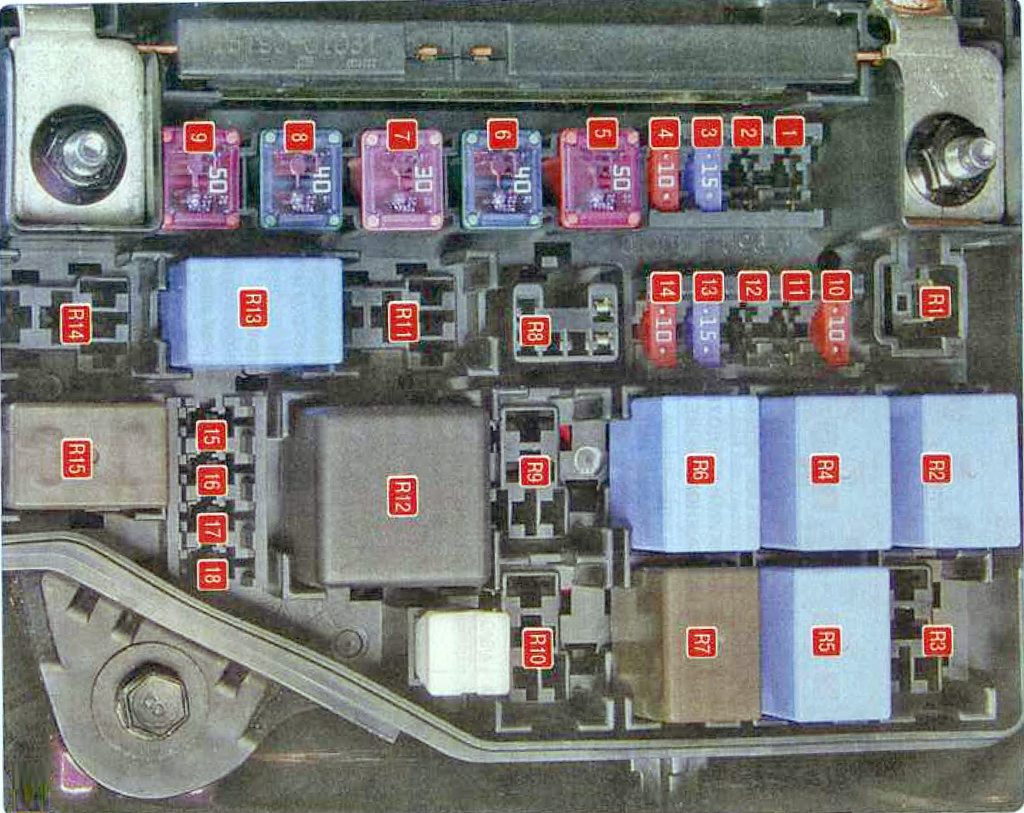

Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | rezerwa |
| 3 | 15A F/POMPA – Pompa paliwa |
| 4 | 10A KLAKSON – Sygnał dźwiękowy |
| 5 | 50A B + 2 – Zespół przełączający: zespół awaryjny, elektryczne szyby, centralny zamek, bezpieczniki – F23-F25, F31, F32 |
| 6 | 40A C/FUN – Jednostka sterująca systemem grzewczym |
| 7 | 40A ECU 1 – Jednostka sterująca silnika – przekaźnik 1. Bezpiecznik F25 |
| 8 | 40A IG1 – Wyłącznik zapłonu, moduł sterujący elektrycznym nadwozia, moduł sterujący blokadą automatycznej skrzyni biegów, sterownik przycisku Start-Stop. |
| 9 | 50A IG2 – Stacyjka, moduł sterujący elektryczny nadwozia, moduł sterujący blokadą automatycznej skrzyni biegów, jednostka sterująca przycisku Start-Stop |
| 10 | 10A A/CON – Klimatyzator |
| 11 | rezerwa |
| 12 | rezerwa |
| 13 | WTRYSKIWACZ 15A – Moduł sterujący silnika. Moduł sterujący skrzynią biegów. Pompa paliwa – przekaźnik. Zawór kontroli oleju |
| 14 | CZUJNIK 10A – Moduł sterujący silnika. Czujnik wałka rozrządu. Czujnik tlenu. Immobilizer. Klimatyzator – przekaźnik. Wentylator – przekaźnik niskiej prędkości i przekaźnik dużej prędkości. Zawór elektromagnetyczny |
| 15 | 10A ECU 2 – Elektroniczna jednostka sterująca silnikiem |
| 16 | rezerwa |
| 17 | 10A B/UP LP – Jednostka sterująca skrzynią biegów. Czujnik automatycznej skrzyni biegów. Panel. Połączone tylne światła. |
| 18 | 10A WAPER – Środek do czyszczenia szyb |
Oznaczenie przekaźnika
R1 | rezerwa |
R2 | Przekaźnik klaksonu |
R3 | Przekaźnik wyłącznika zapłonu, elektryczny moduł sterujący nadwozia, moduł sterujący blokady automatycznej skrzyni biegów, sterownik przycisku uruchamiania i zatrzymywania silnika |
R4 | Przekaźnik klimatyzatora |
R5 | Przekaźnik wyłącznika blokady zapłonu |
R6 | Przekaźnik wentylatora (niska prędkość) |
R7 | Przekaźnik wentylatora (wysoka prędkość) |
R8 | Przekaźnik złącza diagnostycznego |
R9 | Przekaźnik wyłącznika zapłonu |
R10 | Przekaźnik wyłącznika zapłonu, elektryczny moduł sterujący nadwozia, moduł sterujący blokady automatycznej skrzyni biegów, sterownik przycisku uruchamiania i zatrzymywania silnika |
R11 | Przekaźnik ostrzegawczy hamulca awaryjnego |
R12 | Przekaźnik, elektroniczna jednostka sterująca silnika |
R13 | Przekaźnik pompy paliwa |
R14 | rezerwa |
R15 | Przekaźnik wentylatora chłodnicy układu chłodzenia |
Skrzynka bezpieczników zasilania

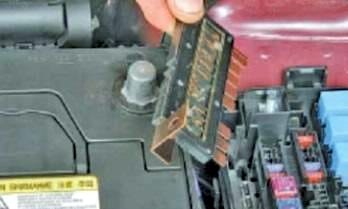

Jest on montowany z boku jednostki głównej i składa się z topikowych ogniw dużej mocy.

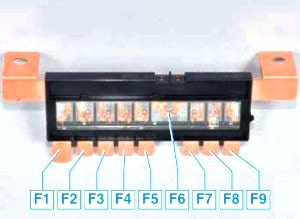

Schemat
Opis
- 50A Przekaźnik światła tylnego
- rezerwa
- rezerwa
- Generator 125A
- Moduł hydroelektroniczny ABS 40A, złącze diagnostyczne
- Moduł hydroelektroniczny ABS 40A
- 40A Przekaźnik odmgławiacza tylnej szyby
- Przekaźnik wentylatora 40A
- rezerwa
