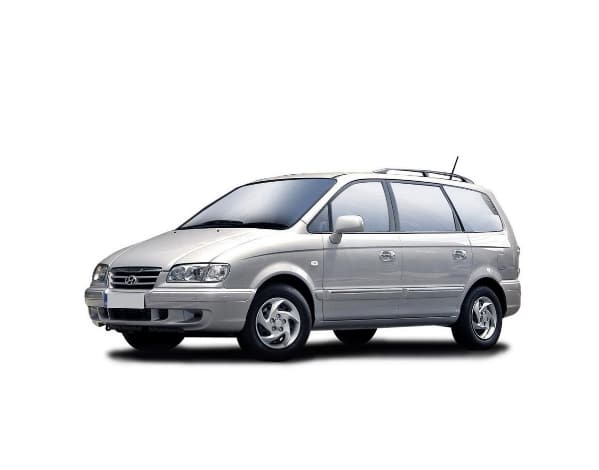

Minivan Hyundai Trajet został zarejestrowany na rynku w 1999 roku. Lata produkcji: 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007. W tym okresie model wystąpienia organizacji. W naszym materiale znajdziesz opis bezpieczników i przekaźników do Hyundaia Trajet ze zdjęciami i schematami skrzynkowymi. Zwróć uwagę na bezpiecznik za zapalniczkę.
Wykonanie skrzynek może wystąpić od substancjigo. Sprawdź oznaczenie na podstawie diagramów z osłony ochronnej.
Contents
Skrzynka bezpieczników gniazdowego

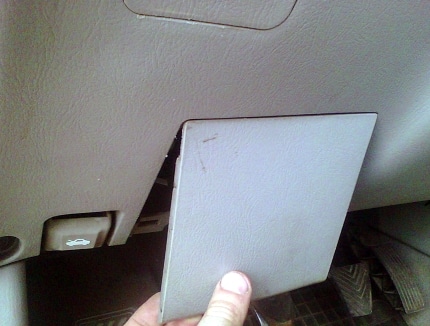

Znajduje się w części deski rozdzielczej, za osłoną po stronie wyłącznika.
Zdjęcie poglądowe

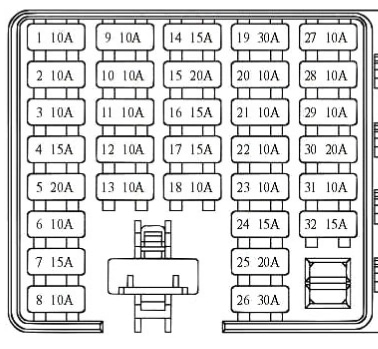

Schemat
Opis
| 1 | 10A Immobilizer, zestaw wskaźników, lampa w konsoli, ECM, czujnik MAF, moduł poziomu oleju silnikowego |
| 2 | 10A Tablica przyrządów |
| 3 | 10A Wyłącznik zagrożenia |
| 4 | Sterowanie SRS 15A |
| 5 | Dodatkowe gniazdo 20A |
| 6 | 10A Audio, lusterko zewnętrzne i składanie |
| 7 | Zapalniczka 15A |
| 8 | 10A Reduktor naciągu pasa bezpieczeństwa |
| 9 | 10A Sterowanie klimatyzacją, lusterko zewnętrzne i składanie |
| 10 | 10A Sterowanie klimatyzacją |
| 11 | 10A Automatyczne oświetlenie, TCM, generator impulsów automatycznej skrzyni biegów, lampa cofania, przełącznik zakresu skrzyni biegów |
| 12 | 10A Sterowanie klimatyzacją, systemem audio, oświetleniem konsoli sufitowej |
| 13 | 10A Lampy pokojowe, zestaw wskaźników |
| 14 | 15A Przekaźnik zamka drzwi |
| 15 | Głośnik 20A |
| 16 | 15A Właz, lampa w górnej konsoli |
| 17 | 15A Immobiliser, otwieracz zbiornika paliwa |
| 18 | 10A Tylne światło przeciwmgłowe |
| 19 | 30A Przekaźnik nagrzewnicy, bezpiecznik 9 |
| 20 | 10A Krótkie złącze „B”, Światła, Tylne światło przeciwmgielne, Światła zewnętrzne |
| 21 | Sterowanie klimatyzacją 10A, szyberdach, czujnik deszczu |
| 22 | 15A Klimatyzator tylny |
| 23 | 10A Przekaźnik alarmowy, złącze testowe, złącze łącza danych |
| 24 | 15A Włącznik świateł stopu |
| 25 | 20A Wycieraczka przednia i spryskiwacz, czujnik deszczu |
| 26 | Bezpiecznik 30A (cewka zapłonowa, ABS), przekaźnik sterujący silnika, ECM |
| 27 | Przekaźnik 10 A V / alarmowy, tempomat, przełącznik zakresu skrzyni biegów, start (ręczny), ECM, PCM |
| 28 | Lampa czołowa 10A, lampa tablicy rejestracyjnej, lampy zewnętrzne |
| 29 | 10A Włącznik świateł stop, tempomat, wycieraczka przednia, filtr paliwa |
| 30 | 20A Podgrzewane siedzenie |
| 31 | Czujnik 10A AQS, poziomowanie reflektorów, reflektor, sterowanie DRL |
| 32 | 15A Tylna wycieraczka i spryskiwacz |
Bezpiecznik zapalniczki jest oznaczony numerem C / LIGHTR 7 przy 15A.

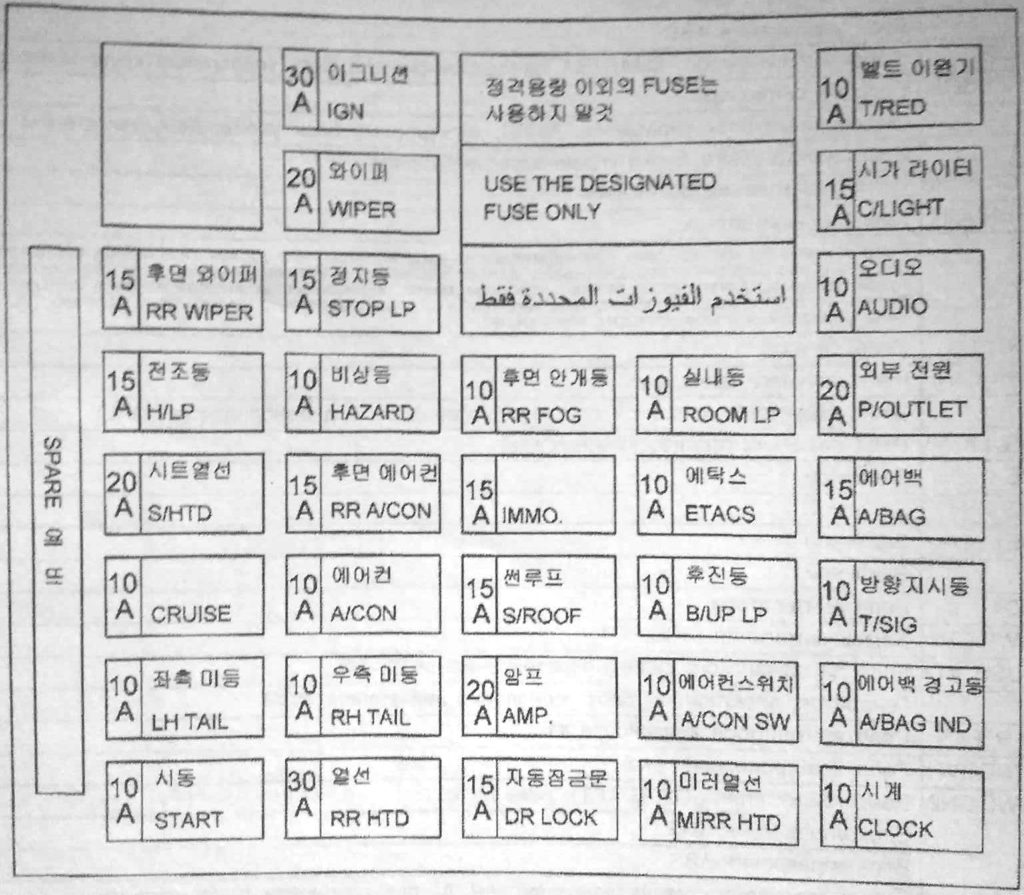

Zdjęcie z okładki pudełka

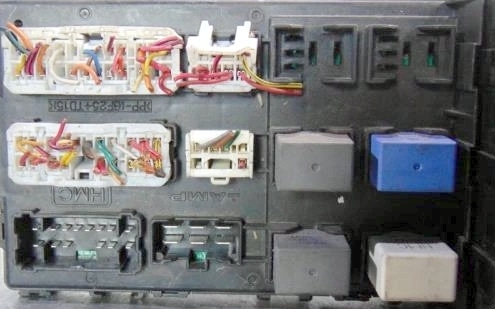

Przekaźnik
- R1 – Przekaźnik elektrycznych podnośników szyb
- R2 – Przekaźnik ogrzewania
Na odwrotnej stronie urządzenia można również przymocować kilka elementów przekaźnikowych, takich jak: przekaźnik otwierania i zamykania drzwi, przekaźnik reflektorów itp.
Skrzynka bezpieczników komory silnika
Główne pudełko
Znajduje się po lewej stronie komory silnika, obok akumulatora.

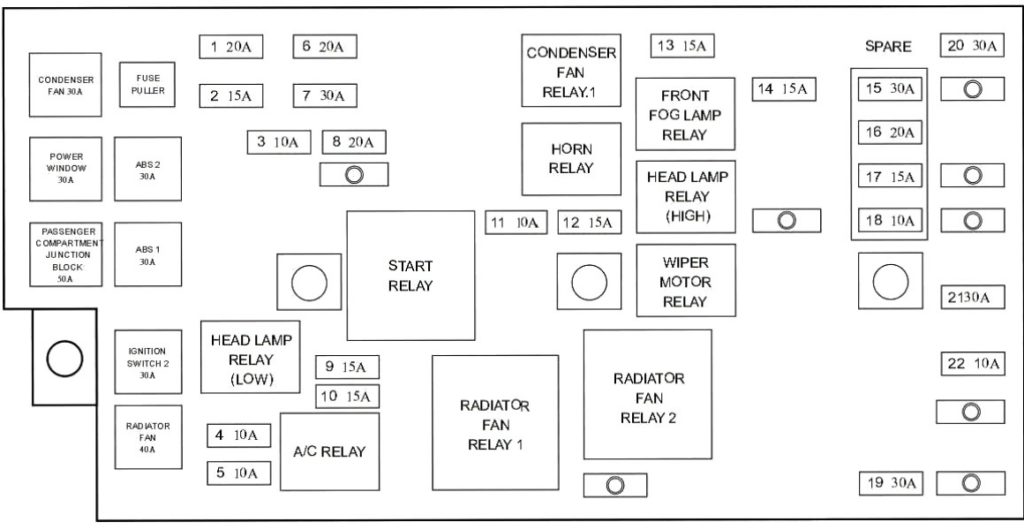

Schemat
Przeznaczenie
| 1 POMPA PALIWA | 20A Przekaźnik pompy paliwa |
| 2 LAMPA GŁÓWNA (NISKA) | 15A Przekaźnik reflektora (NISKI) |
| 3 ABS | Moduł sterujący ABS 10A |
| 4 WTRYSKIWACZ | Wtryskiwacz 10A, SMATRA, światła stop |
| SPRĘŻARKA 5 A/С | 10A Przekaźnik klimatyzatora |
| 6 bankomatów | 20A Przekaźnik sterujący automatyczną skrzynią biegów, TCM |
| 7 GŁÓWNE | 30A Przekaźnik sterujący silnikiem |
| 8 CEWKA ZAPŁONOWA | 20A Czujnik awarii zapłonu, cewka zapłonowa |
| 9 CZUJNIK TLENU | 15A czujnik tlenu |
| 10A EGR | 15A Przekaźnik pompy paliwa, przekaźnik świecy żarowej, wał czujnika położenia złącza, czujnik położenia wału korbowego, siłownik recyrkulacji spalin, zawór elektromagnetyczny sterujący oczyszczaniem powietrza |
| 11 RÓG | Przekaźnik klaksonu 10A |
| 12 LAMPA GŁÓWNA (WYSOKA) | 15A Przekaźnik reflektora (WYSOKI) |
| 13 DRL | 15A Moduł sterujący DRL, syrena |
| 14 PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 15A Przekaźnik przednich świateł przeciwmgłowych |
| 14 PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 15A Przekaźnik przednich świateł przeciwmgłowych |
| 15 ZAPASOWE | 30A Zapasowe |
| 16 ZAPASOWE | 20A Zapasowe |
| 17 ZAPASOWE | 15A Zapasowe |
| 18 ZAPASOWE | 10A Zapasowe |
| 19 DMUCHAWA | 30A Przekaźnik dmuchawy |
| 20 WYŁĄCZNIK ZAPŁONU 1 | 30A Stacyjka (ACC, IG1) |
| 21 BLOK POŁĄCZENIOWY PRZEDZIAŁU PASAŻERSKIEGO 1 | 30A Odległ. blok w kabinie pasażerskiej (bezpiecznik 22-24) |
| 22 ECM | Generator 10A, ECM, TCM |
| WENTYLATOR SKRAPLACZA | 30A Przekaźnik wentylatora skraplacza nr 1 |
| OKNO MOCY | 30A Podnośnik szyby przekaźnika |
| WYŁĄCZNIK ZAPŁONU 2 | 30A Stacyjka (IG2, START), przekaźnik rozruchu |
| ABS 1 | Sterowanie ABS 30A |
| ABS2 | Sterowanie ABS 30A |
| BLOK POŁĄCZENIOWY PRZEDZIAŁU PASAŻERSKIEGO 2 | Odległość 50A blok w kabinie pasażerskiej (zwarcie „A”, bezpiecznik 12-19, przekaźnik tylnej lampy) |
| WENTYLATOR CHŁODNICY | 40A Przekaźnik wentylatora chłodnicy |
Dodatkowe pudełko
Instalowany w modelach z silnikiem Diesla.
Schemat
Oznaczenie
- Filtr paliwa – filtr paliwa 30A
- Żarowe – 80A Świece żarowe
- Grzejnik 1 – 60A Dodatkowe ogrzewanie/ogrzewanie
- Grzejnik 2 – 60A Dodatkowe ogrzewanie/ogrzewanie
- Nagrzewnica na paliwo – 20A Nagrzewnica na paliwo
W zależności od konfiguracji istnieje również możliwość podłączenia pod maską jednostki z przekaźnikiem.
