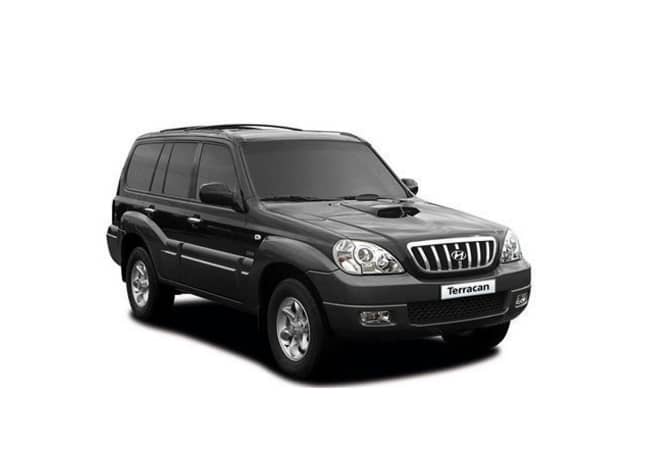

Hyundai Terracan – SUV w latach 2001, 2002, 2003, 2004, 2005, 2006 i 2007 w wypadkach 5 i 7-miejscowych. Najpopularniejsze silniki Diesla do 2,5 i 2,9 litra, a także benzyna 3,5. W naszym artykule opis bezpieczników i przekaźników Hyundai Terrakan wraz ze schematami skrzynkowymi i zdjęciami, a także ich lokalizacją. Podkreślmy bezpiecznik za zapalniczkę.
Ilość elementów, które mogą zostać ujawnione. Sprawdź oznaczenie na swoich diagramach.
Contents
Skrzynka bezpieczników gniazdowego
Skrzynka bezpiecznikowa

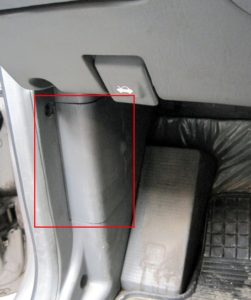

Znajduje się na lewym słupku pod deską rozdzielczą za urządzeniem.

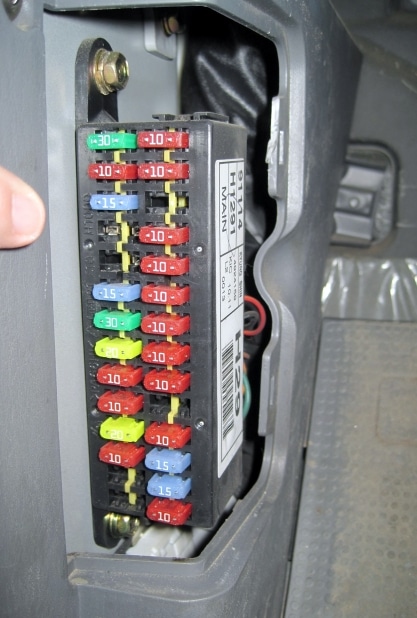

Zdjęcie poglądowe ich wykonania

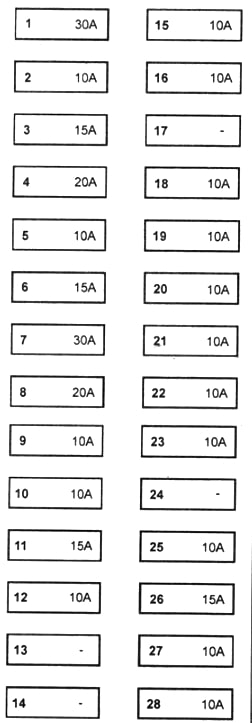

Schemat
Opis
| 1 | 30A Przekaźnik nagrzewnicy |
| 2 | 10A Przekaźnik alarmowy, wyłącznik końcowy |
| 3 | 15A Włącznik świateł stopu |
| 4 | 20A Moduł zabezpieczający TOD, EST |
| 5 | Rezerwy 10A |
| 6 | 15A Sterownik okien dachowego |
| 7 | Przekaźnik wentylatora 30A |
| 8 | 20A Elektryczne zamki do drzwi |
| 9 | 10A Przekaźnik świateł przeciwmgłowych |
| 10 | 10A Audio, karta lampki |
| 11 | Zapalniczka 20A, gniazdo przekaźnika, gniazdo ACC |
| 12 | Przełącznik lusterka zewnętrznego zasilany prądem 10A |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | 10A Przełącznik klimatyzatora |
| 16 | 10A Lusterko zewnętrzne lewe/prawe i ogrzewanie |
| 17 | rezerwa |
| 18 | 10A TCM, ECM (COVEC-F), TCCS (TOD, EST), immobilizer |
| 19 | 10A Włącznik świateł cofania, wewnętrzne lusterko wsteczne, przełącznik zakresu skrzyni biegów |
| 20 | 10A Wyłącznik zagrożenia |
| 21 | 10A Zestaw wskaźników, ETACM, czujnik prędkości pojazdu, moduł sterujący DRL |
| 22 | 10A Poduszka powietrzna |
| 23 | 10A Wskaźnik poduszki powietrznej |
| 24 | rezerwa |
| 25 | 10A Wentylator i klimatyzacja, ETACM, przekaźnik nagrzewnicy |
| 26 | 15A Podgrzewane siedzenie |
| 27 | 15A Szyberdach, wycieraczka i spryskiwacz tylnej szyby, przełącznik tempomatu, stały przekaźnik tylnej wycieraczki |
| 28 | Przekaźnik rozruchu 10A, przekaźnik alarmu włamaniowego |
Za zapalniczkę odpowiada bezpiecznik nr 11, 20A, a przekaźnik zapalniczki znajduje się w skrzynce pod maską.

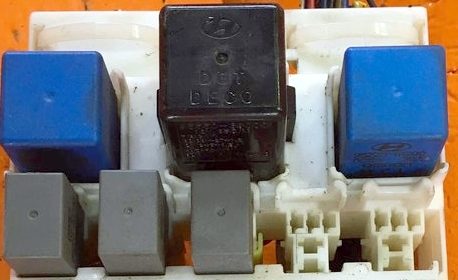

Skrzynka przekaźników
W pobliżu pod panelem przymocowany jest blok z przekaźnikiem.

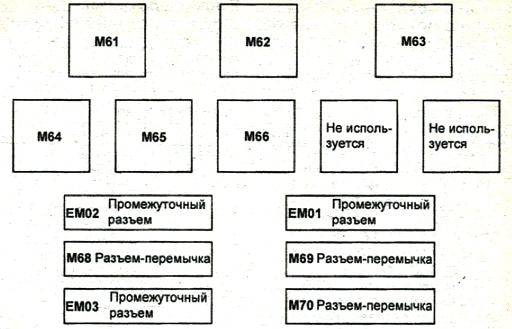

Schemat
Przeznaczenie
- M61 – Przekaźnik ogrzewania tylnej szyby i lusterek
- M62 – Przekaźnik, kierunkowskazy
- M63 – Przekaźnik podnośników szyb z napędem elektrycznym
- M64 – Przekaźnik blokujący zamki drzwi
- M65 – Przekaźnik do odblokowania zamków drzwi
- M66 – Przekaźnik tylnych świateł przeciwmgielnych

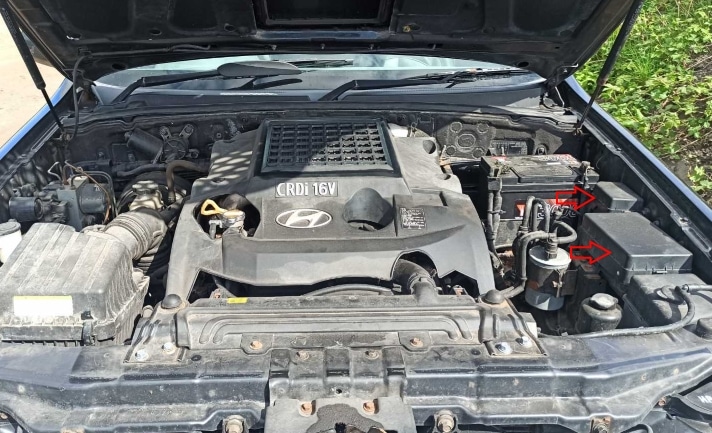

Skrzynki bezpieczników i przekaźników w komorze silnika
W komorze silnika znajdują się 2 skrzynki bezpieczników i przekaźników. Mogą być umieszczone obok lub na różnych końcach komory silnika.

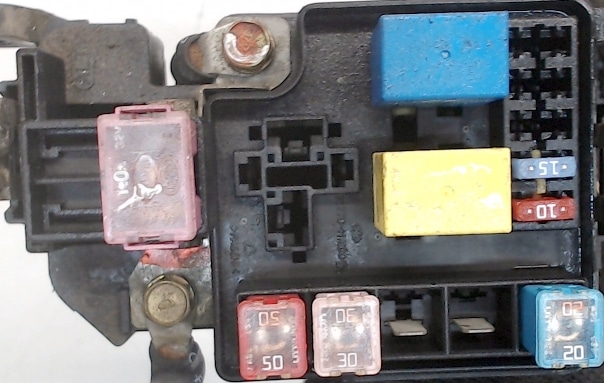

Ramka 1
Zdjęcie

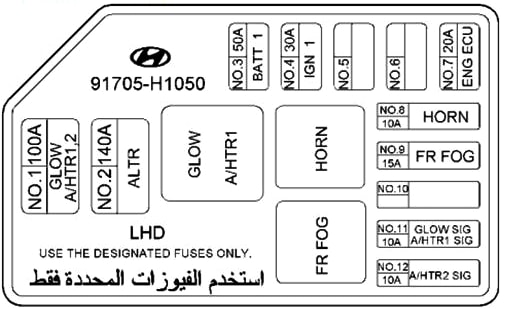

Schemat
Oznaczenie
| 1 | 100A Przekaźnik żarowy (COVEC-F / EGR), przekaźnik nagrzewnicy powietrza (silnik wysokoprężny) |
| 2 | 120А (DIESEL) Przekaźnik i skrzynka bezpieczników w komorze silnika nr 2, |
| 2 | Generator 140A (benzyna). |
| 3 | 50A Wewnętrzna skrzynka bezpieczników (bezpieczniki 1,2,3,4,5) |
| 3 | 50A Przekaźnik i skrzynka bezpieczników w komorze silnika nr 1 (bezpiecznik 8.9) |
| 3 | Moduł sterujący nagrzewnicy paliwa 50A (COVEC-F / EGR) |
| 4 | Alternator 30A, wyłącznik zapłonu |
| 5 | Generator |
| 6 | Generator |
| 7 | 20A Przekaźnik sterujący silnikiem (silnik wysokoprężny), główny przekaźnik sterujący (silnik benzynowy) |
| 8 | Przekaźnik klaksonu 10A |
| 9 | 15A Przekaźnik przednich świateł przeciwmgłowych |
| 10 | rezerwa |
| 11 | 10A ECM (silnik wysokoprężny), sterownik EGR |
| 12 | 10A ECM (silnik wysokoprężny) |
- Żarówka – przekaźnik świec żarowych
- Klakson – przekaźnik sygnału
- Fr Fog – Przekaźnik przednich świateł przeciwmgłowych

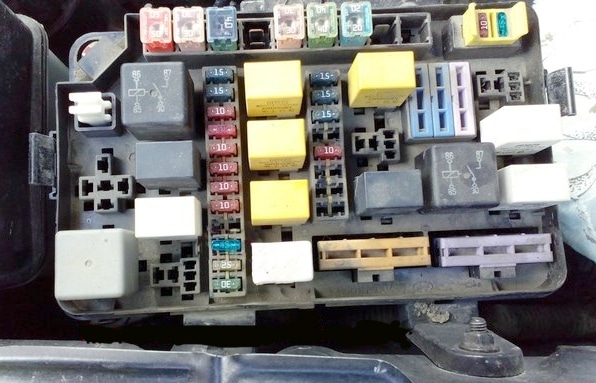

Ramka 2

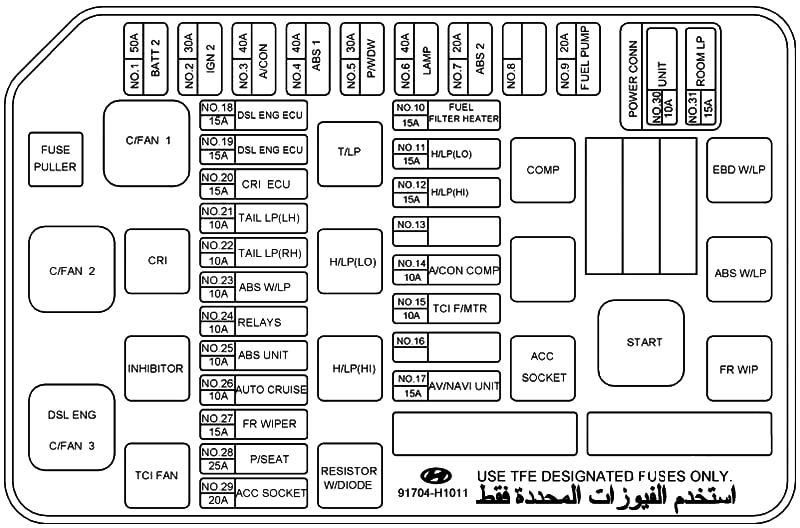

Schemat
Przeznaczenie
| 1 | 50A Złącze zasilania (A, B), bezpiecznik i przekaźnik nr 2 w komorze silnika (bezpiecznik 28,29), skrzynka bezpieczników panelu wewnętrznego (bezpieczniki 6,7,8,9) |
| 2 | 30A Przekaźnik rozruchu, wyłącznik zapłonu |
| 3 | 40A Przekaźnik wentylatora skraplacza, bezpiecznik komory silnika i skrzynka przekaźników nr 2 (bezpieczniki 14,15) |
| 4 | Moduł sterujący ABS 40A |
| 5 | 30A Podnośnik szyby przekaźnika |
| 6 | 40A Przekaźnik światła tylnego, bezpiecznik komory silnika i skrzynka przekaźników nr 2 (bezpiecznik 11.12) |
| 7 | Moduł sterujący ABS 20A |
| 8 | rezerwa |
| 9 | 20A Przekaźnik pompy paliwa, ECM, czujnik awarii zapłonu |
| 10 | 15A Podgrzewacz paliwa i czujnik (silnik wysokoprężny) |
| 11 | Reflektor 15A (światła mijania) |
| 12 | Reflektor 15A (światła drogowe) |
| 13 | rezerwa |
| 14 | Przekaźnik sprężarki klimatyzacji 10A, potrójny przełącznik |
| 15 | 10A Przekaźnik wentylatora TCI (COVEC-F/EGR) |
| 16 | rezerwa |
| 17 | rezerwa |
| 18 | 15A ECM (silnik wysokoprężny) |
| 19 | 15A ECM (silnik wysokoprężny) |
| 20 | 15A ECM (Diesel) Przekaźnik nagrzewnicy powietrza (Diesel) Elektromagnes recyrkulacji gazów spalinowych (Diesel) |
| 21 | Oświetlenie 10A, lampa Combi |
| 22 | 10A Lampa rejestracyjna, lampa zespolona |
| 23 | Jednostka sterująca ABS 10A, przekaźnik ABS, przekaźnik EBD |
| 24 | 10A ECM (Diesel), przekaźnik reflektorów, przekaźnik wentylatora skraplacza (benzyna / COVEC-F), zawór elektromagnetyczny recyrkulacji spalin (COVEC-F) |
| 25 | Moduł sterujący ABS 10A |
| 26 | 10A Moduł tempomatu |
| 27 | 15A Wycieraczka przednia i spryskiwacz |
| 28 | Przełącznik zasilania fotela 25A |
| 29 | Przekaźnik gniazdowy 20A |
| 30 | 10A A/CON, TCM, ETACM, złącza łącza danych, syrena, moduł wyjściowy immobilizera |
| 31 | 15A Lampka kontrolna, lampka mapy, system audio, zestaw wskaźników, lampa ostrzegawcza przednich drzwi |
- Start – przekaźnik rozrusznika
- Gniazdo Ac – przekaźnik zapalniczki
- Fr wycieraczka – przekaźnik wycieraczek przednich
- ABS – przekaźnik ABS
- H/lp – przekaźnik reflektorów
- C / wentylator – przekaźnik wentylatora klimatyzatora
Coś dodać? Napisz w komentarzach.
