Honda Stream 1 generacji była produkowana w latach 2000, 2001, 2002, 2003, 2004, 2005 i 2006 z oznaczeniami nadwozia rn1, rn2, rn3, rn4, rn5 . W tym czasie model został odnowiony. W naszym artykule przedstawimy opis bezpieczników i przekaźników Hondy Stream 1 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski
W kabinie główna skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą.

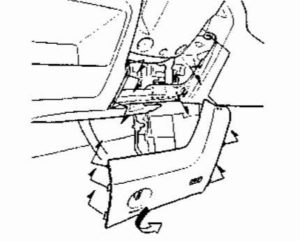

Aby uzyskać dostęp, zdejmij pokrywę ochronną. Sam blok będzie wyglądał mniej więcej tak.
Schemat
Opis
| 1 | 15A CEWKA iG – Cewki zapłonowe |
| 2 | 20A ECU – Czujnik mieszanki powietrza (modele z silnikiem K20A), jednostka sterująca zespołem napędowym (modele z silnikiem K20A) |
| 3 | 20A Mgła – Światła przeciwmgielne |
| 4 | 10A Alternator, czujnik prędkości pojazdu (modele z silnikiem D17A), przedni czujnik tlenu, tylny czujnik tlenu, elektromagnetyczny zawór obejściowy (modele z silnikiem K20A), elektropneumatyczny zawór EVAP, czujnik położenia wałka rozrządu (modele z silnikiem K20A), kontrola napięcia zasilania jednostka systemowa, przekaźnik czujnika składu mieszanki (modele z silnikiem K20A) |
| 5 | Nieużywany |
| 6 | 7,5A P/WIND – Przekaźnik otwarcia okna dachowego, przekaźnik zamknięcia okna dachowego, sterownik podnośnika szyb |
| 7 | 20A DACH OTWARTY – Silnik szyberdachu |
| 8 | 7,5A AUDIO – Zawór elektromagnetyczny blokady, wybierak, jednostka sterująca systemem nawigacji, jednostka systemu Multivision (modele z systemem nawigacji), radio (modele bez systemu nawigacji). Jednostka sterująca urządzeniami elektrycznymi. |
| 9 | 10A R.WIPER – Silnik wycieraczki tylnej, pompa spryskiwacza tylnej szyby, jednostka sterująca częstotliwością pracy wycieraczek tylnej szyby, jednostka sterująca położeniem pasażera z przodu (modele z bocznymi poduszkami powietrznymi) |
| 10 | MIERNIK 7,5A – Przekaźnik świateł cofania, światła cofania, zestaw wskaźników, pilot centralnego zamka. Elektryczna jednostka sterująca |
| 11 | 7,5A ABS – Modulator ciśnienia i jednostka sterująca ABS |
| 12 | Nieużywany |
| 13 | 10A SRS – Dodatkowa jednostka sterująca systemem bezpieczeństwa |
| 14 | 10A LUSTERKO – Przekaźnik odszraniania tylnej szyby, przekaźnik wentylatora nagrzewnicy, przekaźnik wentylatora chłodzącego, przekaźnik wentylatora skraplacza, przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzatora, silniki lusterek, siłownik przełącznika wlotu powietrza, jednostka sterująca klimatyzacją i nagrzewnicą, przekaźnik wentylatora tylnej nagrzewnicy (modele z tylnym odżywka). Złącze do podłączenia dodatkowego wyposażenia (V) |
| 15 | Wzmacniacz 10 A (modele z systemem audio Premium) |
| 16 | 10A R.HEATER – Silnik wentylatora nagrzewnicy tylnej (modele z klimatyzacją tylną) |
| 17 | 15A POMPA PALIWA – Pompa paliwa, jednostka sterująca układu napędowego. Jednostka sterująca biernego systemu bezpieczeństwa |
| 18 | 15A CIGAR – Bezpiecznik zapalniczki samochodowej |
| 19 | MIERNIK 7,5A – Przekaźnik – wyłącznik kierunkowskazów |
| 20 | 20A F.WIPER – Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej |
| 21 | Nieużywany |
| 22 | 20A P/WIND AS – Elektryczna szyba pasażera z przodu |
| 23 | 20A P/WIATR DR. – Drzwi kierowcy sterowane elektrycznie |
| 24 | 20A P/WIND RR L – Tylne lewe okno zasilania |
| 25 | 20A P/WIND RR R – Tylne prawe okno zasilania |
| R1 | Przekaźnik rozrusznika |
| R2 | Przekaźnik świateł postojowych |
| R3 | Przekaźnik okna elektrycznego |
| R4 | Przekaźnik kierunkowskazów i alarmu |
Za zapalniczkę odpowiada bezpiecznik nr 18.
Komora silnika

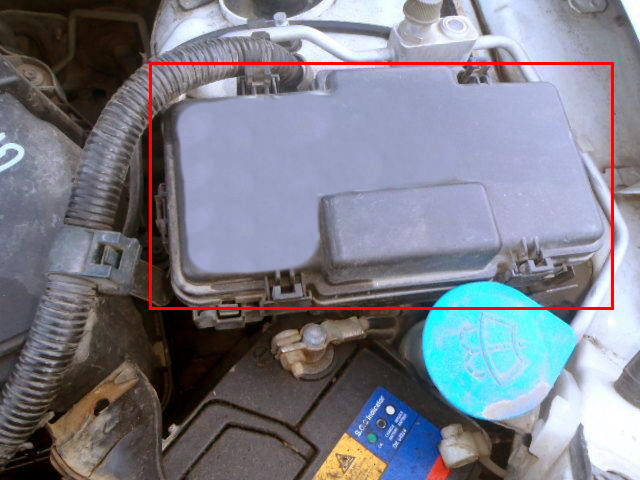

Pod maską po lewej stronie obok akumulatora znajduje się główna skrzynka bezpieczników i przekaźników. Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Zdjęcie
Schemat
Przeznaczenie
| 1 | 20 A ADFAN – silnik wentylatora, skraplacz, przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| 2 | 15A TAIL – Wymiary przekaźnika, złącze do podłączenia dodatkowego. Wyposażenie (V), światła postojowe, wymiary, oświetlenie tablicy rejestracyjnej, oświetlenie włączników, oświetlenie popielniczki, oświetlenie panelu sterowania klimatyzacją i ogrzewaniem, oświetlenie zestawu wskaźników, włącznik świateł przeciwmgłowych, oświetlenie radia (modele bez systemu nawigacji), oświetlenie jednostki systemowej MuftivisFon ( modele z systemem nawigacji), jednostka sterująca systemu nawigacji |
| 3 | POKÓJ 7,5A – Lampka oświetlenia przedziału bagażowego, oświetlenie wyłącznika zapłonu, lampy oświetlenia wnętrza, lampa oświetlenia lokalnego |
| 4 | WENTYLATOR CHŁODZĄCY 20A |
| 5 | 10A ZAGROŻENIE – Przekaźnik – przerywacz kierunkowskazów |
| 6 | 15A ECU – Główny przekaźnik układu wtryskowego nr 1, jednostka sterująca układu napędowego, zawór regulacji prędkości biegu jałowego, czujnik TDC, czujnik położenia wału korbowego, wtryskiwacze, główny przekaźnik układu wtryskowego nr 2 |
| 7 | LAMPA STOP/Klakson 15A – Światła stop, dodatkowe światło hamowania, sterownik układu napędowego, modulator ciśnienia i sterownik ABS, klakson |
| 8 | 20A ABS – Modulator ciśnienia i jednostka sterująca ABS |
| 9 | 10A TYŁ – Złącze diagnostyczne, zestaw wskaźników, pilot centralnego zamka, jednostka sterująca systemu nawigacji, jednostka systemu Multivision (modele z systemem nawigacji), radio (modele bez systemu nawigacji), jednostka sterująca wyposażeniem elektrycznym |
| 10 | 30A ABS – Modulator ciśnienia i jednostka sterująca ABS |
| 11 | 20A R.DEF – Odmrażanie tylnej szyby |
| 12 | 40A NAGRZEWNICA – Silnik wentylatora nagrzewnicy |
| 13 | 40A P/WIND – Bezpieczniki nr 7, nr 22, nr 23, nr 24 i nr 25 (kostka montażowa w kabinie) |
| 14 | ECU 40A – Bezpieczniki nr 2, nr 3, nr 15. i nr 16 (kostka montażowa w kabinie), złącze do podłączenia wyposażenia dodatkowego (U) |
| 15 | 15A HEAD L – Żarówka reflektora lewa (modele bez żarówek HID), żarówka lewa HID (modele z żarówkami HID), kierunkowskaz świateł drogowych |
| 16 | 20A MPC – Elektryczna jednostka sterująca |
| 17 | 15A HEADR – Pompa reflektora prawego (modele bez lamp wyładowczych), lampa wyładowcza prawego reflektora (modele z lampami wyładowczymi) |
| 18 | Nieużywany |
| 19 | Bateria 80/100A |
| 20 | 40A ZAPŁON – Wyłącznik zapłonu |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Ogrzewanie tylnej szyby |
| R4 | Podgrzewacz |
| R5 | Reflektor nr 1 |
| R6 | Sygnał dźwiękowy |
| R7 | Wentylator klimatyzatora |
| R8 | Reflektor nr 2 |
