Honda Integra 3 generacji była produkowana w latach 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001 w wersjach czterodrzwiowego sedana (DB6, DB7, DB8, DB9) i dwudrzwiowego hatchbacka (DB6, DB7, DB8, DB9) i dwudrzwiowego hatchbacka ( DC1, DC2, DC4). W tym czasie model został odnowiony. W naszym artykule znajdziesz opis bezpieczników i przekaźników Honda Integra wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski

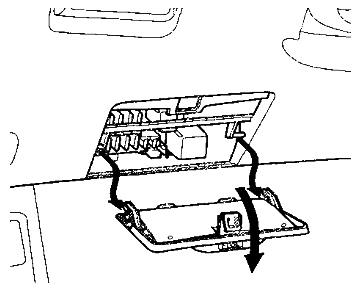

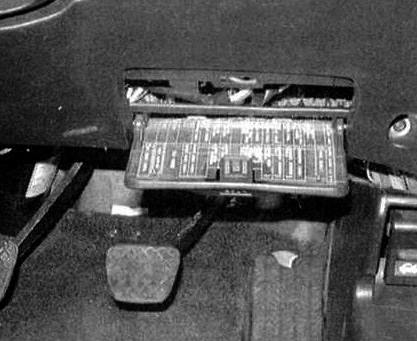

W kabinie główna skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, po stronie kierowcy.
Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Typ 1

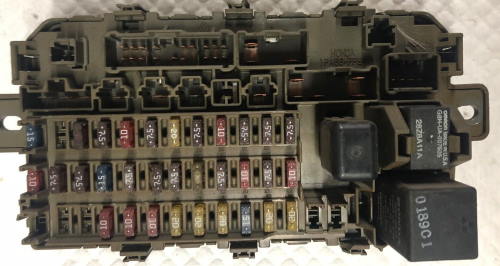

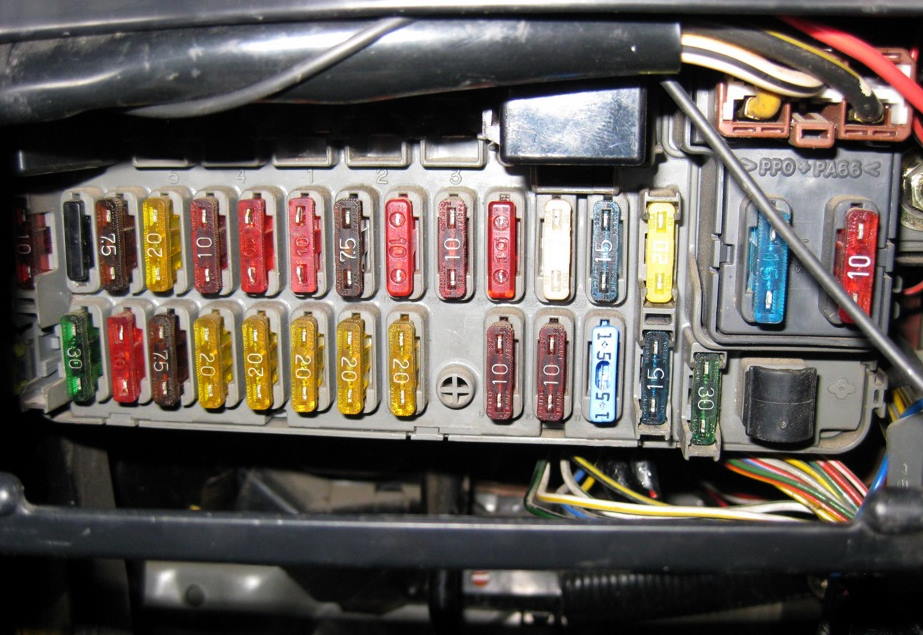

Zdjęcie poglądowe

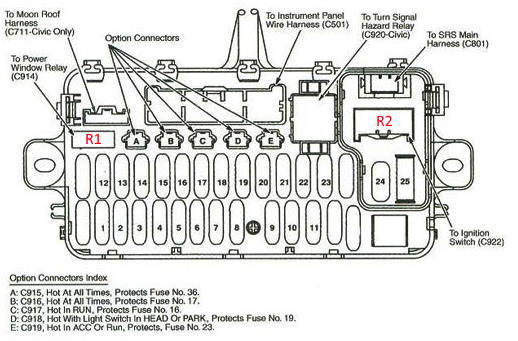

Schemat
Opis
| 1 | Silnik dachowy księżycowy 30A |
| 2 | — |
| 3 | Zintegrowana jednostka sterująca 7,5 A, światło kopułkowe, oświetlenie bagażnika/bagażu, złącze łącza danych (DLC), złącze opcji „A” |
| 4 | Silnik szyby tylnej prawej, 20 A |
| 5 | Silnik podnośnika szyby przedniej prawego prawego 20 A, jednostka sterująca podnośnika szyb |
| Silnik szyby przedniej lewej lewej 20A | |
| 6 | Jednostka sterująca zamka drzwi o mocy 20 A |
| 7 | 20A Silnik podnośnika szyby tylnej lewej, jednostka sterująca podnośnika szyby |
| 8 | Przełącznik/silnik elektrycznego podnośnika szyby przedniej lewego 20 A, jednostka sterująca podnośnikiem szyb |
| Silnik szyby przedniej prawej, 20 A | |
| 9 | 10A Prawe światło drogowe, rezystor świateł do jazdy dziennej |
| 10 | 10A Lewe światło drogowe, lampka kontrolna świateł drogowych, rezystor świateł do jazdy dziennej |
| 11 | Pomocniczy przekaźnik światła 10A |
| 12 | 15A PGM-FI, alternator, tempomat, zespół wskaźników, moduł wykrywania obciążenia elektrycznego (ELD), czujnik prędkości pojazdu (VSS) |
| 13 | Lusterka 7,5 A, układ przeciwblokujący, dopływ powietrza, przekaźnik silnika dmuchawy, przekaźnik odmgławiacza tylnej szyby, przekaźnik wentylatora chłodnicy, przekaźnik wentylatora skraplacza |
| 14 | Przekaźniki otwierania/zamykania dachu księżycowego 20 A, silnik spryskiwacza przedniej szyby, silnik spryskiwacza tylnej szyby, zintegrowana jednostka sterująca, silnik wycieraczki przedniej szyby, silnik wycieraczki tylnej szyby, przekaźnik elektrycznego szyby |
| 15 | Zegar 10A, zespół wskaźników, wyłącznik awaryjny, światła cofania, system blokady, zintegrowana jednostka sterująca, wskaźnik odblokowania dachu (del Sol), elektromagnes blokady zmiany biegów, przełącznik położenia przekładni A/T, wyłącznik główny (del Sol) |
| 16 | Jednostka sterująca światłami do jazdy dziennej 7,5 A, złącze opcji „C” |
| 17 | 10A Jednostka sterująca światłami do jazdy dziennej, złącze opcji „B” |
| 18 | 7,5A PGM-FI, zintegrowana jednostka sterująca, moduł sterujący silnika (ECM) |
| 19 | Światła drogowe 10A, sygnał przyciemniania, światła postojowe, światła tylne, oświetlenie tablicy rejestracyjnej, oświetlenie konsoli, złącze opcji „D” |
| 20 | — |
| 21 | 10A prawy reflektor świateł mijania, włącznik światła pomocniczego (del Sol) |
| 22 | 10A Lewe światło mijania |
| 23 | Radio stereofoniczne 15 A/odtwarzacz kasetowy lub CD, zapalniczka samochodowa, złącze opcji „E” |
| 24 | 15A PGM-FI, alternator, tempomat, zespół wskaźników, jednostka sterująca SRS, czujnik prędkości pojazdu (VSS) |
| 25 | |
| Przekaźnik | |
| R1 | Okno mocy |
| R2 | Zagrożenie kierunkowskazami |
Za zapalniczkę odpowiada bezpiecznik nr 23.
Typ 2

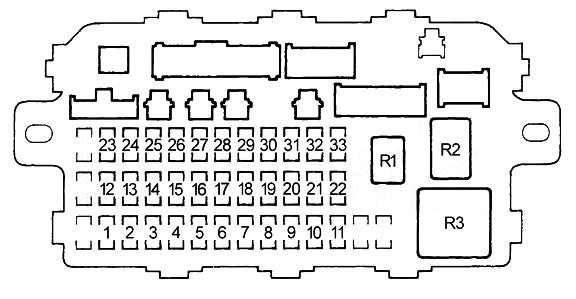

Schemat
Przeznaczenie
| 1 | Fotele elektryczne 20A (ruch wzdłużny, regulacja wysokości) |
| 2 | 20A Elektryczne fotele (odchylenie oparcia), podgrzewane siedzenia |
| 3 | 10A Wycieraczka tylna, zabezpieczenie przed kradzieżą |
| 4 | 10A Prawy reflektor (światła drogowe), światła do jazdy dziennej, moduł elektroniki nadwozia (ICU) |
| 5 | 10A Reflektor lewy (światła drogowe), światła do jazdy dziennej |
| 6 | System antywłamaniowy |
| 30A Sterownik spryskiwaczy reflektorów | |
| 7 | 20A Tylne lewe okno elektryczne |
| 8 | 20A Tylne prawe okno elektryczne |
| 9 | 15A ’98-’00 (z wyjątkiem GX): Cewka zapłonowa |
| 10 | 20A Przednie okno pasażera |
| 11 | 20A Podnośnik szyby kierowcy |
| 12 | Alarm 7,5A |
| 13 | 15A Przekaźnik modułu sterującego silnika (PGM-FI), pompa paliwa, moduł sterujący poduszką powietrzną |
| 14 | 7.5A System audio (’96-’98), tempomat, zamek centralny (’99-’00), system otwierania bezkluczykowego (’99-’00) |
| 15 | Czujnik obciążenia elektrycznego 7,5 A (ELD), zestaw wskaźników, moduł sterujący skrzynią biegów – TCM (CVT z lat 96-98), moduł sterujący silnika (PGM-FI), czujnik prędkości (VSS), moduł sterujący immobilizera |
| 16 | 7,5A Ogrzewana tylna szyba (’96-’98), ABS, elektrycznie sterowane lusterka (’99-’00) |
| 17 | Lusterka 7,5 A (’96-’98), przesłona powietrzna, panel sterowania nagrzewnicą, panel sterowania klimatyzacją, wentylatory, przekaźnik podgrzewanych siedzeń, moduł sterujący składanych lusterek |
| 18 | 7,5 A Światła do jazdy dziennej, moduł elektroniki nadwozia (ICU) |
| 19 | 7,5A Światła cofania, sterownik ryglowania |
| 20 | Światła do jazdy dziennej 7,5A, tylne światło przeciwmgielne |
| 21 | 10A Prawy reflektor (światła mijania) |
| 22 | 10A Lewy reflektor (światła mijania) |
| 23 | 10A Jednostka sterująca poduszką powietrzną |
| 24 | 7,5 A Przekaźnik podnośnika szyb, szyberdach, regulacja zasięgu reflektorów, spryskiwacz reflektorów |
| 25 | 7,5 A Moduł elektroniki nadwozia (ICU), blokada wybieraka skrzyni biegów, zestaw wskaźników |
| 26 | 20A Wycieraczka przednia i spryskiwacz |
| 27 | 10A ’96-’98: Zapalniczka do papierosów |
| 15A ’99-’00: Zapalniczka samochodowa | |
| 28 | 10A ’96-’97: System audio |
| 15A ’98: System audio | |
| 10A ’99-’00: System audio | |
| 29 | 7,5 A Tylne światło przeciwmgielne, moduł elektroniki nadwozia (ICU) |
| 30 | 7,5A Oświetlenie deski rozdzielczej |
| 31 | 7,5A Przekaźnik modułu sterującego silnika (PGM-FI), moduł sterujący silnika (PCM/ECM), moduł elektroniki nadwozia (ICU) |
| 32 | 7,5A Światła postojowe, oświetlenie tablicy rejestracyjnej |
| 33 | 7,5 A Jednostka sterująca blokadą, blokada wybieraka skrzyni biegów, elektromagnes blokady kluczyka, włącznik reflektorów |
| Przekaźnik | |
| R1 | Ogrzewanie tylnej szyby |
| R2 | Elektryczne szyby |
| R3 | Kierunkowskazy / alarmy |
Za zapalniczkę odpowiada bezpiecznik nr 27.
Komora silnika

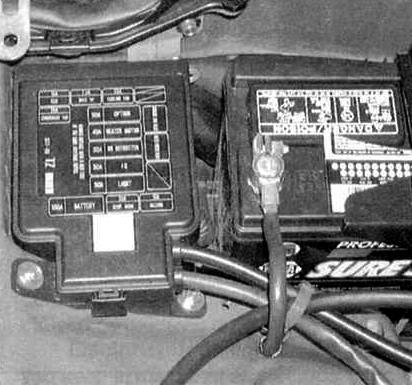

Główna skrzynka bezpieczników jest zainstalowana obok akumulatora.

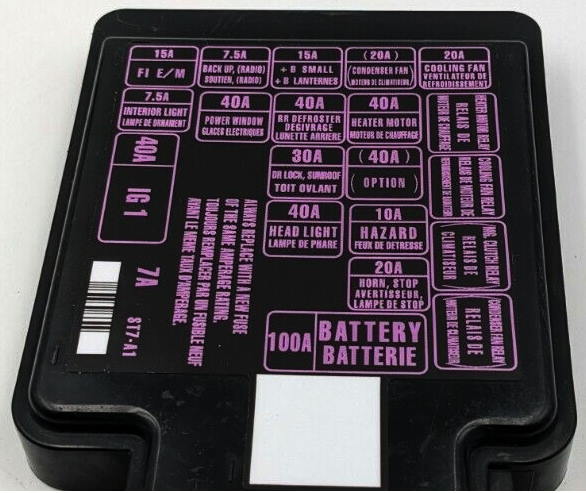

Sprawdź przyporządkowanie elementów według swoich schematów na okładce bloku.
Typ 1

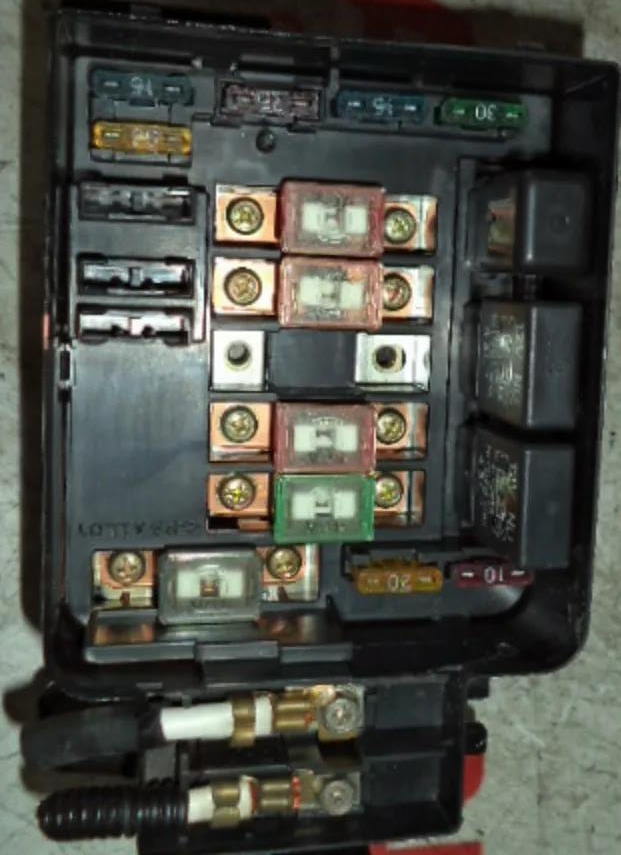

Zdjęcie

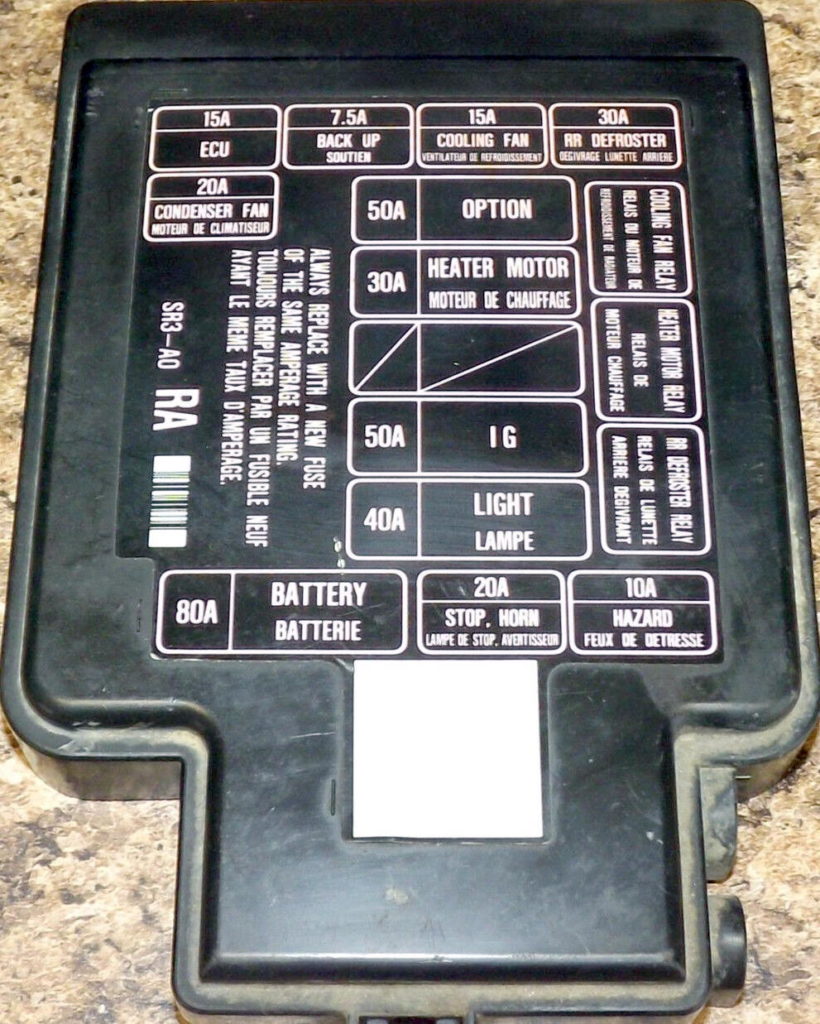

Sprawdź rozmieszczenie elementów według schematów na okładce pudełka.

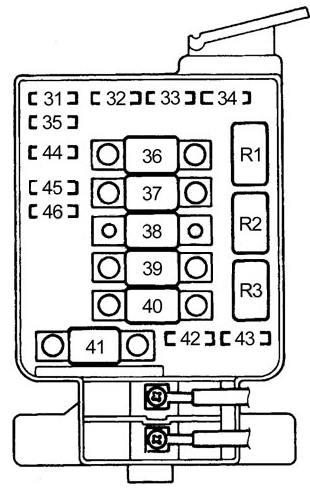

Schemat
Przeznaczenie
| 31 | Przekaźnik główny 15A PGM-FI |
| 32 | Moduł sterujący silnika 7,5 A (ECM), zegar, radio stereo/odtwarzacz kasetowy |
| 33 | Przekaźnik wentylatora chłodnicy 15A |
| 34 | Odmgławiacz tylnej szyby 30A |
| Odmgławiacz tylnej szyby 15A | |
| 35 | Silnik wentylatora skraplacza 20 A, sprzęgło sprężarki klimatyzacji |
| 36 | Rozdział zasilania 50 A do bezpieczników nr 1, 3 i 6, szyby zasilania, złącze opcji „A” |
| 37 | Silnik dmuchawy 30A |
| 38 | — |
| 39 | Wyłącznik zapłonu 50A (nietoperz) |
| 40 | Łączony włącznik światła 40A, bezpiecznik nr 17 |
| 41 | Dystrybucja zasilania 80A (bezpiecznik główny) |
| 42 | Sygnały dźwiękowe 20 A, światła hamowania, elektromagnes blokady kluczyka |
| Sygnały dźwiękowe 15 A, światła hamowania, elektromagnes blokady kluczyka | |
| 43 | Światła kierunkowskazów 10A, przekaźnik kierunkowskazów/zagrożeń |
| 44 | — |
| 45 | — |
| 46 | — |
| Przekaźnik | |
| R1 | Wentylator chłodnicy |
| R2 | Silnik dmuchawy |
| R3 | Odmgławiacz tylnej szyby |
Typ 2

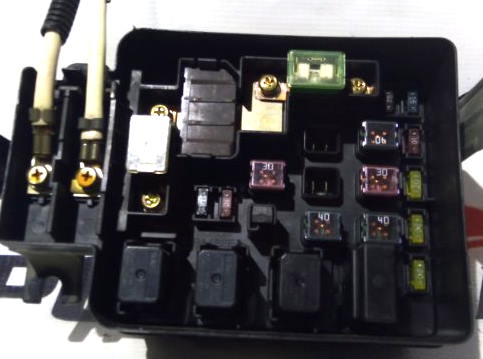

Zdjęcie

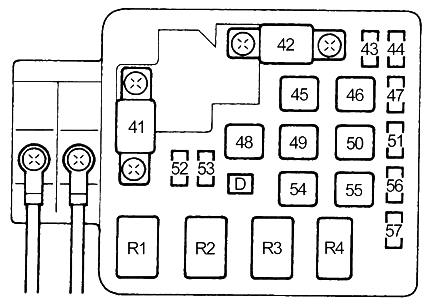

Schemat
Opis
| 41 | Bezpiecznik główny 80/100A |
| 42 | 40A Stacyjka (BAT) |
| 43 | 7,5A Oświetlenie wnętrza, gniazdo diagnostyczne |
| 44 | 20A GX: Przekaźnik modułu sterującego silnika (PGM-FI), Moduł sterujący wtryskiwacza (przekaźnik wtryskiwacza) |
| 15A z wyjątkiem GX: Przekaźnik modułu sterującego silnika (PGM-FI), moduł sterujący wtryskiwaczami (przekaźnik wtryskiwaczy) | |
| 45 | – |
| 46 | 40A Elektryczne szyby (przekaźnik podnośnika szyb) |
| 47 | 7,5A System audio, zegar, sterownik silnika – PCM (VBU), sterownik skrzyni biegów – TCM (’96-’98), panel sterowania nagrzewnicą, antena, sterownik składania lusterek |
| 48 | 30A Włącznik światła, bezpiecznik: #33 |
| 49 | – |
| 50 | 30A Ogrzewana tylna szyba (przekaźnik podgrzewanej tylnej szyby) |
| 51 | 20A Centralny zamek (’99-’00), jednostka sterująca systemu dostępu bezkluczykowego (’99-’00), szyberdach |
| 52 | 15A Sygnał dźwiękowy, światła stopu |
| 53 | 10A Przekaźnik zagrożenia, kierunkowskazów i alarmu |
| 54 | 40A System antykradzieżowy |
| 55 | 40A Nagrzewnica (przekaźnik nagrzewnicy) |
| 56 | Wentylator klimatyzacji 20 A (przekaźnik wentylatora klimatyzacji), sprzęgło sprężarki klimatyzacji (przekaźnik sprzęgła sprężarki klimatyzacji) |
| 57 | 20A Wentylator chłodzący (przekaźnik wentylatora chłodzącego) |
| Przekaźnik | |
| R1 | Wentylator klimatyzatora |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Wentylator chłodzący |
| R4 | Podgrzewacz |
Można zamontować blok z dodatkowymi bezpiecznikami i przekaźnikami odpowiedzialnymi za ABS.
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
