Honda Odyssey 2 generacji była produkowana w latach 1999, 2000, 2001, 2002 i 2003 z indeksami nadwozia RA6, RA7, RA8, RA9 . W tym czasie model został zaktualizowany. W tym artykule znajdziesz informacje opisujące bezpieczniki i przekaźniki w Hondzie Odyssey 2 wraz ze schematami skrzynek bezpieczników, zdjęciami i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie klocków i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Przedział pasażerski
Lewa skrzynka bezpieczników

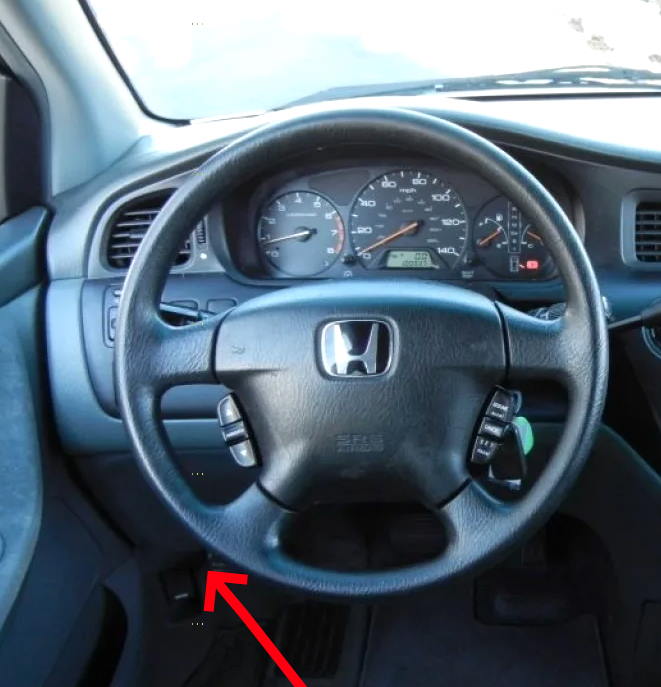

Pod deską rozdzielczą, po stronie kierowcy, znajduje się skrzynka bezpieczników.
W modelach z kierownicą po prawej stronie może on znajdować się na końcu deski rozdzielczej, za osłoną ochronną.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Opis
| 1 | 15A Pompa paliwa, przekaźnik modułu sterującego silnika (główny PGM-FI), moduł sterujący poduszką powietrzną (SRS) |
| 2 | 10A Jednostka sterująca poduszką powietrzną (SRS) |
| 3 | 7,5A Panel sterowania nagrzewnicy, przekaźnik nagrzewnicy, przekaźnik sprzęgła sprężarki klimatyzacji, moduł klimatyzacji, przekaźnik wentylatora klimatyzacji, przekaźnik sterujący wentylatora chłodzącego, przekaźnik wentylatora chłodzącego, przekaźnik nagrzewnicy tylnej, przekaźnik podgrzewanej szyby tylnej, klimatyzator tylny, układ recyrkulacji |
| 4 | 7,5 A Podgrzewane lusterka, elektrycznie sterowane lusterka, jednostka sterująca ABS lub ABS/TCS, opcjonalne złącze S, przekaźnik podgrzewanego siedzenia (EX-L) |
| 5 | Sterownik świateł do jazdy dziennej (DRL) 7,5 A |
| 6 | Alternator 15A, wskaźnik ładowania, tempomat, czujnik obciążenia elektrycznego (ELD), układ emisji par benzyny (EVAP), elektrohydrauliczny zawór poduszki powietrznej silnika, moduł sterujący silnika i skrzyni biegów, podgrzewane czujniki tlenu, czujnik prędkości (VSS), nawigacja („ 00-’04), PGM-FI |
| 7 | 10A ’99-’00: Wycieraczka i spryskiwacz tylnej szyby, pompa spryskiwacza szyby przedniej |
| 15A ’01-’04: Cewki zapłonowe | |
| 8 | Przekaźnik gniazdowy 7,5 A, opcjonalne gniazdo R |
| 9 | 10A Światła cofania, zestaw wskaźników, czujnik stanu świateł stopu, moduł elektroniki nadwozia kierowcy/pasażera (MICU), kontrolka świateł do jazdy dziennej (DRL), pilot centralnego zamka (EX, EX-L), moduł sterowania drzwiami przesuwnymi (EX, EX-L), elektromagnes blokady zmiany biegów, TCS (EX, EX-L), przekaźnik światła cofania (A/T), wskaźnik usterki hamulców, jednostka sterująca nawigacją, wskaźnik dezaktywacji przedniej poduszki powietrznej pasażera (’03-’04) |
| 10 | 7,5 A Przekaźnik zagrożenia i kierunkowskazów |
| 11 | 15A ’99-’00: Cewki zapłonowe |
| 10A ’01-’04: Tylna wycieraczka i spryskiwacz, pompa spryskiwacza szyby przedniej, czujnik zajętości przedniego siedzenia pasażera (’02-’04), czujnik ciężaru pasażera z przodu (’03-’04) | |
| 12 | 30A Wycieraczka przednia |
| 13 | 7,5A Moduł sterujący silnika i skrzyni biegów (PCM), przekaźnik modułu sterującego silnika (główny PGM-FI), sygnał rozrusznika |
Niektóre przekaźniki można zainstalować z tyłu bloku.
Schemat
Przeznaczenie
- R1 – Rozrusznik
- R2 – Światła cofania
- R3 – Wskaźniki zagrożenia i kierunku
Prawa skrzynka bezpieczników

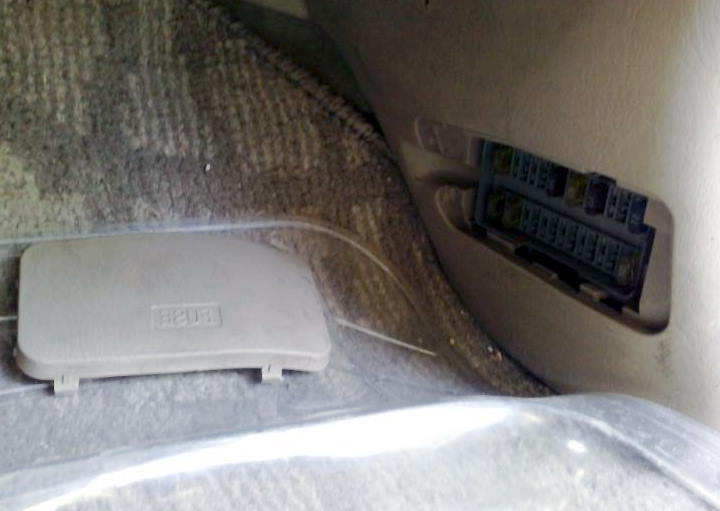

Montowany na bagażniku, po stronie pasażera.
Schemat
Oznaczenie
| 1 | 20A EX, EX-L: Lewe drzwi przesuwne (elektrycznie sterowane okno) |
| 2 | 20A EX, EX-L: Fotel elektrycznie (regulacja wysokości, pochylenie oparcia) |
| 3 | 10A EX, EX-L, ’01-’04 LX: Jednostka kontroli ciśnienia ABS/TCS i modulator (przekaźnik TCS) |
| 4 | 20A EX, EX-L: Fotel elektryczny (regulacja wysokości, ruch wzdłużny) |
| 5 | 20A EX, EX-L: Prawe drzwi przesuwne (elektrycznie sterowane okno) |
| 6 | 10A Jednostka sterująca światłami do jazdy dziennej (DRL) |
| 7 | 7,5A Tylne lewe okno (przekaźnik otwierania/zamykania) |
| 8 | 20A Przednie okno pasażera |
| 9 | 15A Gniazdo przednie/tylne (zapalniczka), system audio, wyświetlacz (’00-’04), jednostka sterująca nawigacją (’00-’04) |
| 10 | 15A Światła boczne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów, oświetlenie wewnętrzne, przekaźnik świateł bocznych, zegar, zestaw wskaźników, moduł elektroniki nadwozia po stronie kierowcy (MICU) |
| 11 | 10A Oświetlenie wewnętrzne, oświetlenie bagażnika, wyświetlacz (’00-’04), jednostka sterująca nawigacją (’00-’04), system audio, zestaw wskaźników, moduł elektroniki nadwozia po stronie pasażera (MICU), pilot do drzwi garażowych (Homelink) ) |
| 12 | Przekaźnik siłownika zamka drzwi wlewu paliwa 20 A, jednostka sterująca drzwi przesuwnych, moduł elektroniki nadwozia po stronie pasażera (MICU) |
| 13 | 7,5A Jednostka sterująca klimatyzacją (EX, EX-L), zegar, moduł elektroniki nadwozia po stronie pasażera (MICU), moduł elektroniki nadwozia drzwi (MICU), zestaw wskaźników, panel sterowania ogrzewaniem (LX), moduł zdalnego sterowania, sterownik centralnego zamka ( EX, EX-L), sterownik drzwi przesuwnych (EX, EX-L), moduł elektroniki nadwozia po stronie pasażera (MICU), sterownik silnika i skrzyni biegów (PCM), wskaźnik immobilizera |
| 14 | Jednostka sterująca ABS lub ABS/TCS 7,5 A |
| 15 | 20A ’99-’00: Sterowanie szybą kierowcy (jednostka sterująca korpusu drzwi (MICU)) |
| 7,5 A ’01-’04: Sterowanie szybą kierowcy (jednostka elektroniki korpusu drzwi (MICU)), jednostka sterująca podnośnikiem szyb | |
| 16 | 7,5A Tylne prawe okno (przekaźnik otwierania/zamykania) |
Za działanie zapalniczki odpowiada bezpiecznik o numerach od 9 do 15.
Schemat przekaźnika z tyłu bloku.
Schemat
Opis
- R1 – Elektryczne szyby
- R2 – Gniazdo
- R3 – Ogrzewana tylna szyba
Dodatkowe bloki
Oddzielnie, poza prezentowanymi blokami, mogą znajdować się niektóre przekaźniki.

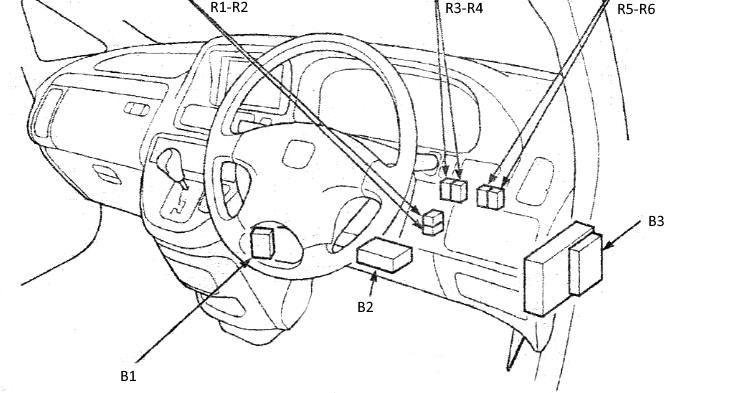

Rysunek poglądowy
Przeznaczenie
- R1 – Przekaźnik przednich świateł przeciwmgielnych
- R2 – Przekaźnik oświetlenia wnętrza
- R3 – Przekaźnik główny 1 PGM – Fi
- R4 – Przekaźnik główny 2 PGM – Fi
- R5 – Przekaźnik światła tylnego
- R6 – Przekaźnik silnika wentylatora tylnego
- B1 – Odbiornik zdalnego sterowania silnikiem
- B2 – Automatyczna jednostka sterująca klimatyzacją
- B3 – Blok MPCS
Komora silnika
Pod maską Hondy Odyssey 2 może znajdować się maksymalnie sześć skrzynek bezpieczników lub przekaźników.
Skrzynka bezpieczników i przekaźników nr 1
Główna skrzynka bezpieczników i przekaźników jest zainstalowana obok szafy.

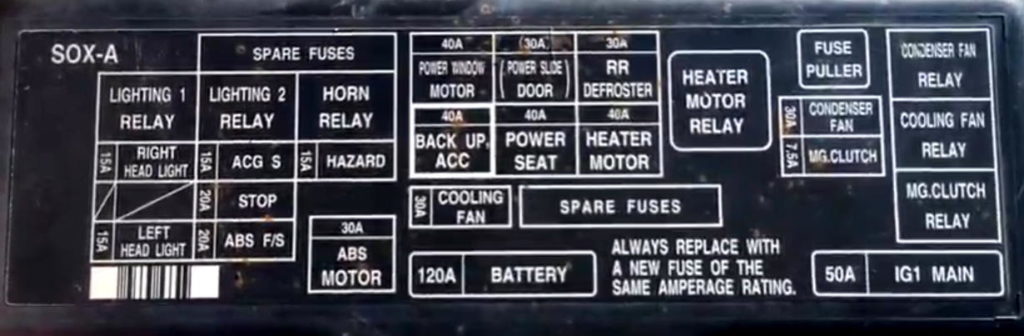

Sprawdź przeznaczenie elementów za pomocą schematów z etykietami na okładkach pudełek.
Schemat
Oznaczenie
| 41 | Bateria 120A |
| 42 | 50A Stacyjka (BAT) |
| 43 | 15A Prawy reflektor, przekaźnik świateł do jazdy dziennej (DRL). |
| 44 | – |
| 45 | 15A Lewy reflektor, kierunkowskaz świateł drogowych, przekaźnik świateł do jazdy dziennej (DRL), sterownik świateł do jazdy dziennej |
| 46 | Przekaźnik modułu sterującego silnika 15 A (główny PGM-FI), złącze diagnostyczne (DLC) |
| 47 | Światła stopu 20 A, przekaźnik klaksonu, tempomat, światło zapłonu, moduł sterujący ABS lub ABS/TCS, blokada kluczyka zapłonu, moduł sterujący silnika i skrzyni biegów (PCM) |
| 48 | 20A Jednostka sterująca ABS lub ABS/TCS |
| 49 | 15A Przekaźnik zagrożenia i kierunkowskazów, ostrzeżenie o zagrożeniu |
| 50 | Jednostka sterująca ABS lub ABS/TCS 30A |
| 51 | Bezpieczniki 40A: nr 1, 7, 8, 15, 16 |
| 52 | 30A Elektryczne prawe drzwi przesuwne (EX, EX-L) |
| 53 | 30A Ogrzewana tylna szyba (przekaźnik podgrzewanej tylnej szyby) |
| 54 | Bezpieczniki 40A: nr 9, 10, 11, 12, 13 |
| 55 | Bezpieczniki 40A: nr 2, 3, 4, 5, 6 |
| 56 | 40A Nagrzewnica przednia |
| 57 | 30A Wentylator chłodzący |
| 58 | 30A Wentylator klimatyzacji |
| 59 | Sprzęgło sprężarki 7,5AA/C |
| • | Zapasowy bezpiecznik |
| Przekaźnik | |
| R1 | Prawy reflektor |
| R2 | Lewy reflektor |
| R3 | Sygnał dźwiękowy |
| R4 | wentylator klimatyzatora |
| R5 | Przedni grzejnik |
| R6 | Wentylator chłodzący |
| R7 | Sprzęgło sprężarki klimatyzacji |

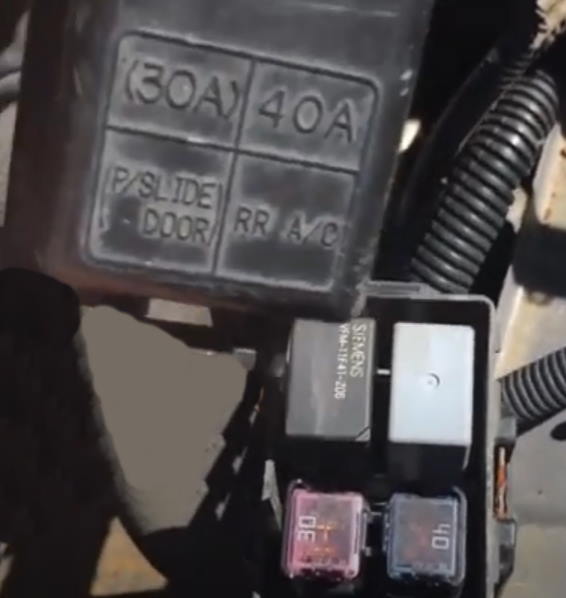

Skrzynka bezpieczników i przekaźników nr 2
Schemat na zdjęciu
Przeznaczenie
- Bezpiecznik/przekaźnik 30 A – silnik lewych drzwi przesuwnych
- Bezpiecznik/przekaźnik 40A – Nagrzewnica tylna/klimatyzator
Skrzynka bezpieczników nr 1
Schemat
Oznaczenie
- 20A – Podgrzewane siedzenia
- 20A – System rozrywki dla pasażerów z tyłu (audio, DVD)

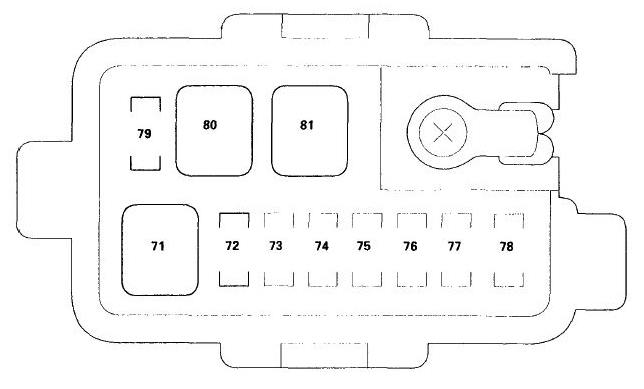

Skrzynka bezpieczników nr 2
Schemat
Opis
| 71 | 20A System rozrywki dla tylnych siedzeń (audio, DVD) |
| 72 | – |
| 73 | – |
| 74 | – |
| 75 | – |
| 76 | – |
| 77 | – |
| 78 | 20A Ogrzewanie siedzenia |
| 79 | 20A Jednostka sterująca podnośnikiem szyb (okno kierowcy) |
| 80 | 40A Tylna nagrzewnica/klimatyzator |
| 81 | 30A Napęd elektryczny drzwi przesuwnych lewych |
Skrzynka przekaźników nr 1
Schemat
Przeznaczenie
| R1 | Pompa ABS |
| R2 | ABS odporny na awarie |
| R3 | Wentylator chłodzący |
Skrzynka przekaźników nr 2
Schemat
Oznaczenie
| R1 | TCS |
| R2 | Łamacz wycieraczek |
| R3 | EX-L: Podgrzewane siedzenia |
| R4 | – |
Jest coś do dodania – napisz w komentarzach.
