Honda Accord 6 generacji była produkowana w latach 1997, 1998, 1999, 2000, 2001 i 2002. Sprzedawana była na cały świat. W niektórych krajach znana jako Honda Torneo . W tej publikacji można znaleźć opis bezpieczników i przekaźników Honda Torneo (Accord 6) wraz ze schematami skrzynek bezpiecznikowych, zdjęciami ich wykonania oraz lokalizacją elektronicznych sterowników. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Modele przeznaczone na rynki Europy, Japonii i USA miały zupełnie inne nadwozia i kilka innych różnic. Dlatego też przeznaczenie elementów może różnić się od prezentowanego. Sprawdź informacje na swoich diagramach na okładce bloków.
Contents

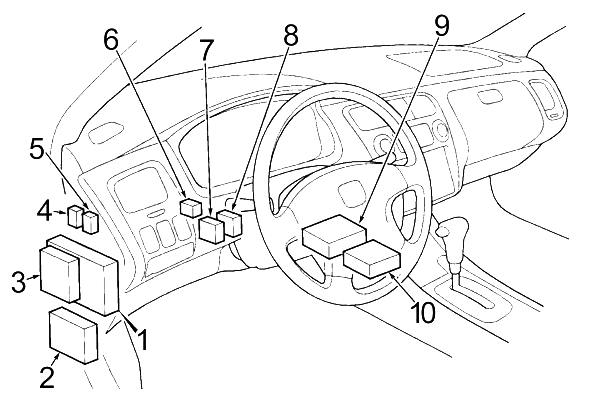

Przedział pasażerski
Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników nr 1
- 2,3L: Jednostka sterująca systemem
- Zespół elektroniki nadwozia po stronie kierowcy (MICU)
- Przekaźnik zamykania klapy
- Przekaźnik otwierania klapy
- Przekaźnik jednostki sterującej silnika
- Jednostka sterująca tempomatem
- Jednostka sterująca światłami do jazdy dziennej
- M/T: Moduł sterujący silnika (ECM)
A/T: Moduł sterujący silnikiem i skrzynią biegów (PCM) - Jednostka sterująca poduszką powietrzną (SRS)

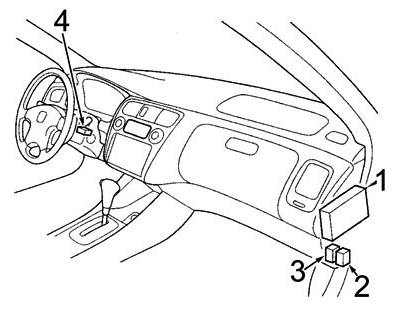

Dodatkowe bloki
Przeznaczenie
- Skrzynka bezpieczników nr 2
- Przekaźnik przerywający światła drogowe (światła do jazdy dziennej)
2,3 l: Przekaźnik czujnika stosunku powietrza do paliwa (A/F) (ULEV) - Przekaźnik świateł postojowych
- Odbiornik immobilizera
Skrzynka bezpieczników nr 1
W kabinie, po lewej stronie deski rozdzielczej, za osłoną ochronną, znajduje się pierwsza skrzynka bezpieczników.

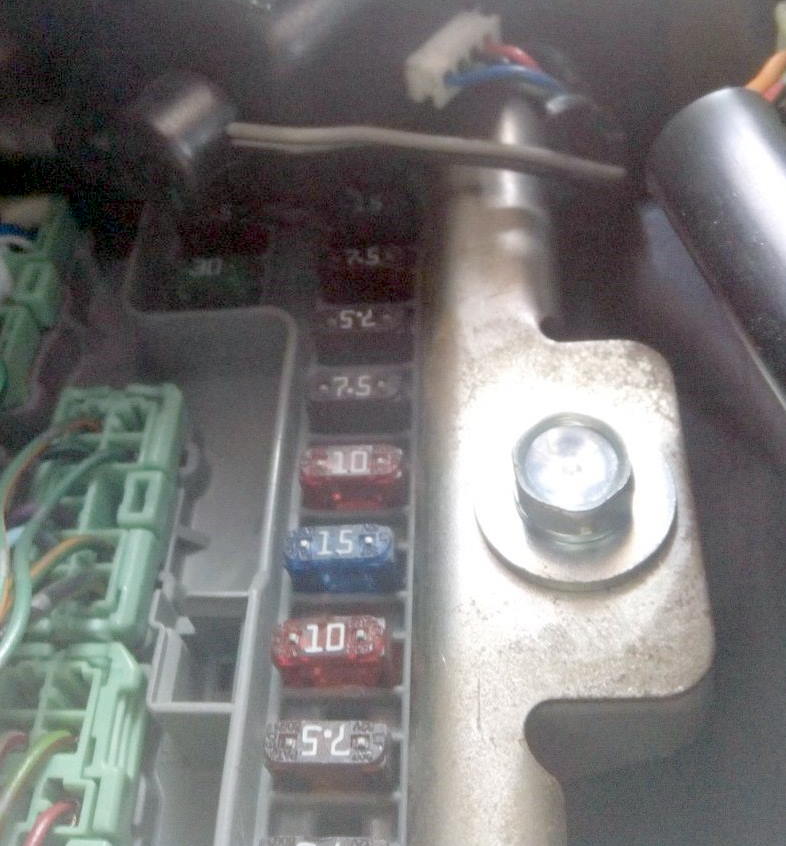

Zdjęcie poglądowe

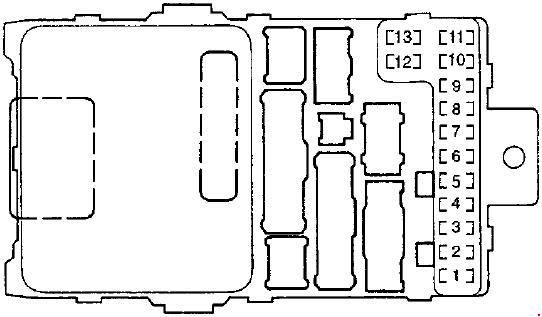

Schemat
Oznaczenie
| 1 | 15A Pompa paliwa, przekaźnik sterownika silnika, sterownik poduszki powietrznej (SRS) |
| 2 | 10A Jednostka sterująca poduszką powietrzną (SRS) |
| 3 | 7,5A Panel sterowania klimatyzacją, przepustnica powietrza, panel sterowania nagrzewnicą, wentylatory, przekaźnik podgrzewanej tylnej szyby, podgrzewane siedzenia |
| 4 | Sterownik ABS lub ABS/TCS lub VSA 7,5A, elektrycznie sterowane lusterka, podgrzewane lusterka |
| 5 | 7,5A Jednostka sterująca poduszką powietrzną (DRL) |
| 6 | 15A Układ ładowania, tempomat, elektrohydrauliczny moduł sterujący poduszki silnika, zestaw wskaźników, układ EVAP, moduł sterujący wentylatora chłodzącego (V6), czujnik prędkości (VSS) (M/T), moduł sterujący silnika (ECM) /PCM), Czujnik obciążenia elektrycznego (ELD), podgrzewane czujniki tlenu (HO2S) |
| 7 | 7,5 A Wycieraczka i spryskiwacz, system wykrywania zajętości przedniego siedzenia pasażera (OPDS), jednostka sterująca poduszką powietrzną (SRS), moduł elektroniki nadwozia po stronie kierowcy (MICU) |
| 10 A Wycieraczka i spryskiwacz tylnej szyby, przekaźnik podnośnika szyb, przekaźnik otwierania/zamykania okna dachowego | |
| 8 | Przekaźnik gniazdowy 7,5 A, opcjonalne gniazdo R, tuner TV, blokada wybieraka skrzyni biegów (A/T) |
| 9 | 7,5 A Światła cofania, czujnik stanu świateł stop, zegar, moduł elektroniki nadwozia kierowcy/pasażera (MICU), kontrolka świateł do jazdy dziennej, zestaw wskaźników, system antykradzieżowy, blokada wybieraka skrzyni biegów (A/T), złącze do podłączenia przyczepy (oświetlenie) ) |
| 10A Światła cofania, zestaw wskaźników, czujnik niskiego poziomu płynu hamulcowego, napinacz pasa bezpieczeństwa, moduł elektroniki nadwozia kierowcy/pasażera (MICU) | |
| 10 | 7,5 A Przekaźnik zagrożenia i kierunkowskazów |
| 11 | 15A Cewka zapłonowa |
| 12 | 30A Wycieraczka szyby przedniej, spryskiwacz szyby przedniej (coupe), moduł elektroniki nadwozia po stronie kierowcy (MICU) (coupe) |
| 13 | 7,5 A Rozrusznik, moduł sterujący silnika (ECM/PCM), przekaźnik modułu sterującego silnika |

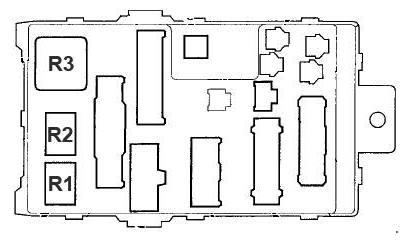

Niektóre przekaźniki można przymocować z tyłu bloku.
Schemat
Opis
- R1 – Rozrusznik
- R2 – A/T Światła cofania
- R3 – Wskaźniki zagrożenia i kierunku

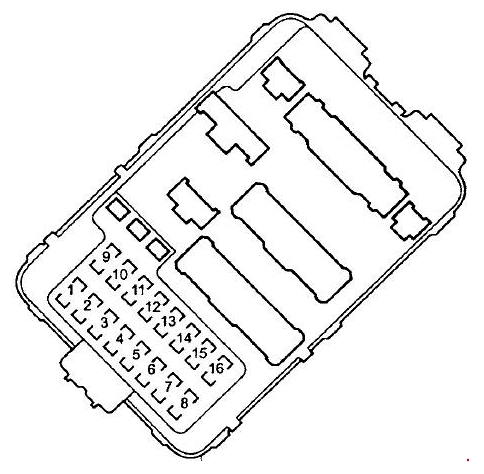

Skrzynka bezpieczników nr 2

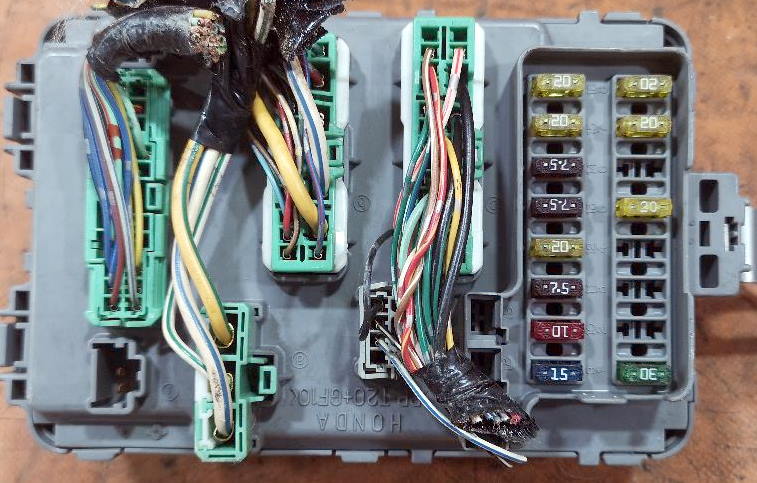

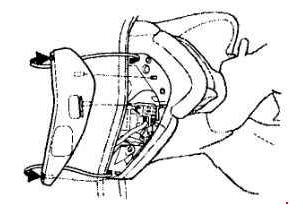

Na lewym końcu deski rozdzielczej, za osłoną ochronną, znajduje się druga skrzynka bezpieczników. Będzie to wyglądać mniej więcej tak.
Schemat
Przeznaczenie
| 1 | 30A Szyberdach |
| 2 | Fotel elektrycznie 20A (przód/tył, regulacja wysokości, pochylenie oparcia) |
| Wzmacniacz audio 20A | |
| 3 | 20A Fotel elektryczny (ruch wzdłużny) |
| 4 | Fotel elektryczny 20A (ruch wzdłużny, regulacja wysokości) |
| 5 | Fotel elektrycznie 20A (odchylenie oparcia) |
| 20A Przednie światło przeciwmgielne | |
| 6 | 10A Jednostka sterująca światłami do jazdy dziennej (DRL) |
| Przekaźnik czujnika tlenu 20A (ULEV) | |
| 7 | 20A Tylne lewe okno elektryczne, przekaźnik otwierania/zamykania okna dachowego |
| 8 | 20A Przednie okno pasażera |
| 9 | Gniazdo 20A/zapalniczka, system audio |
| Gniazdo 15A/zapalniczka, system audio | |
| 10 | 10A Sedan: Światła pozycyjne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, zegar, oświetlenie schowka podręcznego, złącze przyczepy (światło), moduł elektroniki nadwozia po stronie kierowcy (MICU) |
| 15A Coupe: Światła pozycyjne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, zegar, oświetlenie schowka podręcznego, złącze przyczepy (światło), moduł elektroniki nadwozia po stronie kierowcy (MICU) | |
| 11 | 7,5A Oświetlenie wnętrza, lampki w drzwiach, oświetlenie bagażnika |
| 12 | 20A Zamek centralny, moduł elektroniki nadwozia po stronie kierowcy (MICU) |
| 13 | 7,5A Jednostka sterująca klimatyzacją, zegar, zestaw wskaźników, panel sterowania ogrzewaniem, moduł elektroniki nadwozia kierowcy/pasażera (MICU), sterownik silnika (ECM/PCM), kontrolka antykradzieżowa, tuner TV, jednostka sterująca nawigacją |
| 14 | Jednostka sterująca ABS lub ABS/TCS lub VSA 7,5 A |
| 15 | 20A Podnośnik szyby kierowcy, moduł elektroniki nadwozia po stronie kierowcy (MICU) |
| 16 | 20A Tylne prawe okno elektryczne |
Za działanie zapalniczki odpowiada bezpiecznik nr 9.

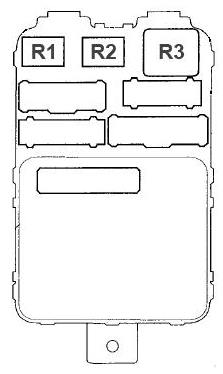

Z tyłu bloku może znajdować się także kilka przekaźników.
Schemat
Oznaczenie
- R1 – Elektryczne szyby
- R2 – Gniazdo
- R3 – Ogrzewana tylna szyba

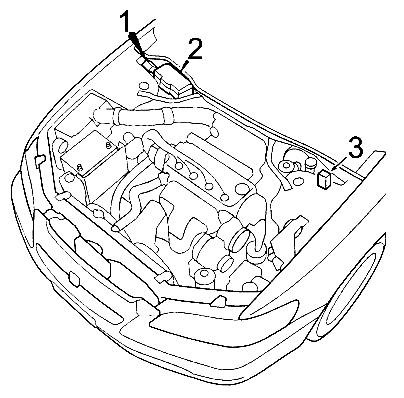

Komora silnika
Lokalizacja
Rysunek poglądowy
Przeznaczenie
- Skrzynka przekaźników
- Skrzynka bezpieczników i przekaźników
- Przekaźnik wycieraczek
Skrzynka przekaźników
Schemat
Oznaczenie
| R1 | Pompa ABS |
| R2 | TCS lub VSA |
| Podgrzewane siedzenia | |
| R3 | ABS odporny na awarie |
Skrzynka bezpieczników i przekaźników
Główna skrzynka bezpieczników i przekaźników znajduje się pod maską po prawej stronie.

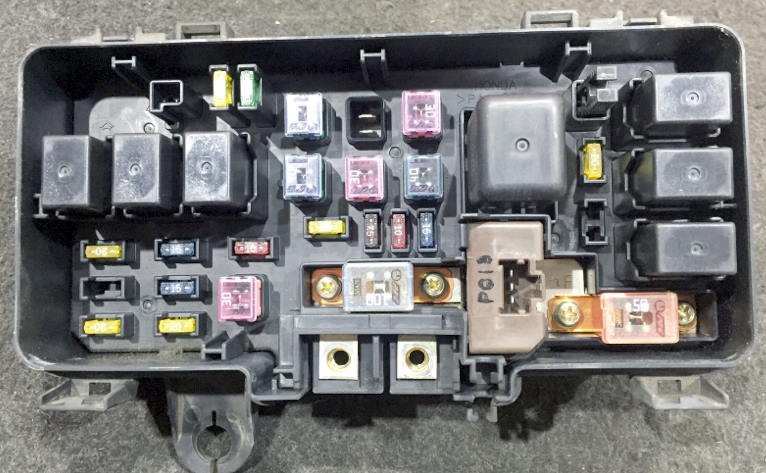

Zdjęcie poglądowe

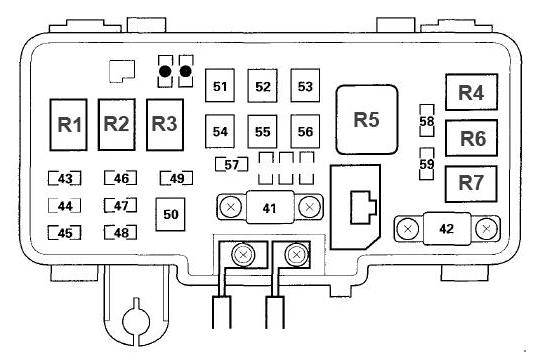

Schemat
Opis
| 41 | Bateria 100A |
| 42 | 50A Wyłącznik zapłonu |
| 43 | 20A Prawy reflektor (światła drogowe/mijania), sterownik świateł do jazdy dziennej (DRL). |
| 44 | – |
| 45 | 20A Lewy reflektor (światła drogowe/mijania), moduł sterujący światłami do jazdy dziennej (DRL), przekaźnik przerywający światła drogowe, wskaźnik świateł drogowych |
| 46 | Złącze diagnostyczne 15 A (DLC), przekaźnik modułu sterującego silnika PGM-FI |
| 47 | Światła stopu 20 A, moduł sterujący ABS/VSA, moduł tempomatu, przekaźnik klaksonu, światło zapłonu, elektromagnes blokady kluczyka (A/T), moduł sterujący silnika (ECM/PCM) |
| Światła stopu 15 A, moduł sterujący ABS, dodatkowe światło stopu, przekaźnik klaksonu, światło zapłonu, elektromagnes blokady kluczyka (A/T), moduł sterujący silnika (ECM/PCM), czujnik niskiego poziomu płynu hamulcowego, elektronika modułu nadwozia po stronie kierowcy (MICU) | |
| 48 | 20A Jednostka sterująca ABS lub ABS/TCS lub VSA |
| 49 | 15A Przekaźnik alarmu i kierunkowskazów |
| 10A Przekaźnik zagrożenia i kierunkowskazów | |
| 50 | Przekaźnik pompy ABS 30 A, bezpiecznik (skrzynka bezpieczników w kabinie nr 2): 14 |
| 51 | Przekaźnik podnośnika szyby 40 A, bezpiecznik (przedział pasażerski nr 2): 1, 7, 8, 15, 16 |
| 52 | Przekaźnik TCS 20A |
| 53 | 40A Przekaźnik ogrzewania tylnej szyby |
| 30A Przekaźnik ogrzewania tylnej szyby | |
| 54 | Bezpieczniki 40A (przedział pasażerski nr 2): nr 9, 10, 11, 12, 13 |
| 55 | Bezpieczniki 40A (przedział pasażerski nr 2): nr 2, 3, 4, 5, 6 |
| Bezpieczniki 30A (przedział pasażerski nr 2): nr 3, 5 | |
| 56 | 40A Przekaźnik nagrzewnicy |
| 57 | 20A Wentylator chłodzenia silnika |
| 58 | 20A sprzęgło sprężarki klimatyzacji, wentylator klimatyzacji, jednostka sterująca wentylatora chłodzenia silnika (V6) |
| 59 | 20A Ogrzewanie siedzenia |
| 20A VSA | |
| Przekaźnik | |
| R1 | Reflektor nr 1 |
| R2 | Reflektor nr 2 |
| R3 | Sygnał dźwiękowy |
| R4 | Wentylator klimatyzatora |
| R5 | Podgrzewacz |
| R6 | Wentylator chłodzący silnik |
| R7 | Sprzęgło sprężarki klimatyzacji |
