Honda Civic 8 generacji produkowana była w latach 2006, 2007, 2008, 2009, 2010, 2011. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz opis bezpieczników i przekaźników Hondy Civic 8G wraz ze schematami skrzynkowymi i lokalizacją głównych elektronicznych jednostek sterujących. Podświetl bezpiecznik zapalniczki.
Przeznaczenie elementów w skrzynkach oraz ich umiejscowienie może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia pojazdu.
Contents
Przedział pasażerski

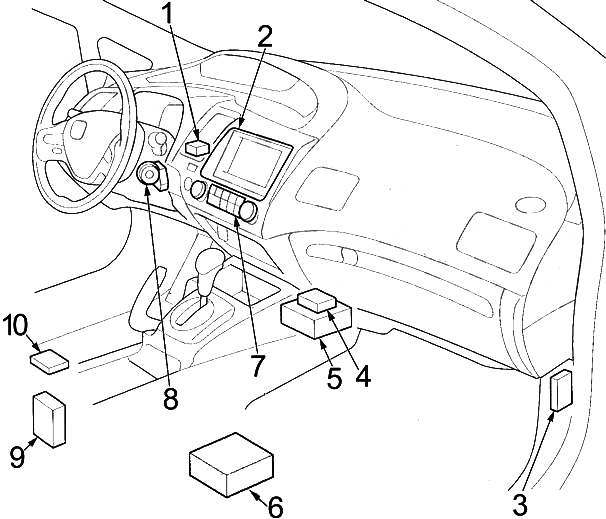

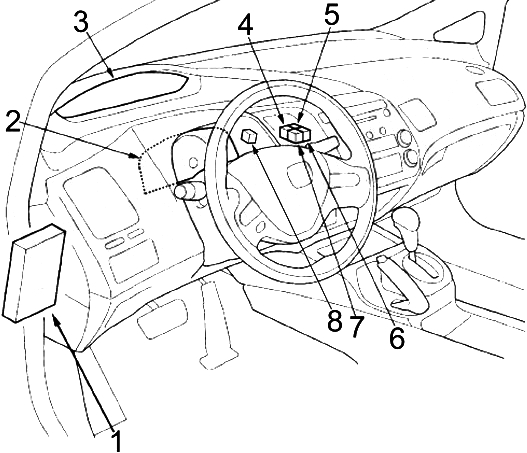

Lokalizacja
Schemat
Przeznaczenie
- Skrzynka bezpiecznikowa
- Zestaw wskaźników (obrotomierz)
- Zestaw wskaźników (prędkościomierz)
- z wyjątkiem GX: Przekaźnik gniazda elektrycznego w konsoli środkowej
Hybrydowy: Przekaźnik gniazda przedniego
GX: Przekaźnik sterujący rozrusznikiem - z wyjątkiem GX: Przekaźnik, gniazdo przednie
Hybrydowy: Przekaźnik gniazda w konsoli środkowej
GX: Przekaźnik gniazda w konsoli środkowej - GX: Przedni przekaźnik wyjściowy
- GX: Przekaźnik modułu sterującego wtryskiwaczami
- SL (’09 -’11): Przekaźnik świateł przeciwmgłowych
Schemat
Opis
- ’08 -’11: Moduł sterujący systemu monitorowania ciśnienia w oponach (TPMS).
- Jednostka sterująca audio i nawigacją
- Jednostka sterująca elektrycznego wspomagania układu kierowniczego (ESP)
GX: Jednostka sterująca wtryskiwaczami - Coupe: Wzmacniacz audio
- Jednostka sterująca poduszką powietrzną
- ’09 -’11: Skrzynka sterująca złączem USB
- Jednostka sterująca nagrzewnicą i klimatyzatorem
- Jednostka sterująca immobilizera
- ’09 -’11: Jednostka sterująca zestawem głośnomówiącym (HandsFreeLink)
- Sedan: Wzmacniacz systemu audio

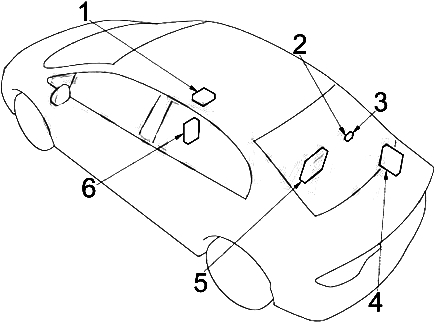

Schemat
Przeznaczenie
- ’09 -’11: Skrzynka sterująca złączem USB
- Hybrydowy: Przekaźnik modułu sterującego układu napędowego (MCM) nr 1
- Hybrydowy: Przekaźnik modułu sterującego układu napędowego (MCM) nr 2
- ’07 -’10: Odbiornik XM (jeśli dostępna jest nawigacja)
- Hybrydowy: moduł sterujący zespołem napędowym (MCM – moduł sterujący silnikiem)
- ’09 -’11: Jednostka sterująca zestawem głośnomówiącym (HandsFreeLink)
Skrzynka bezpiecznikowa

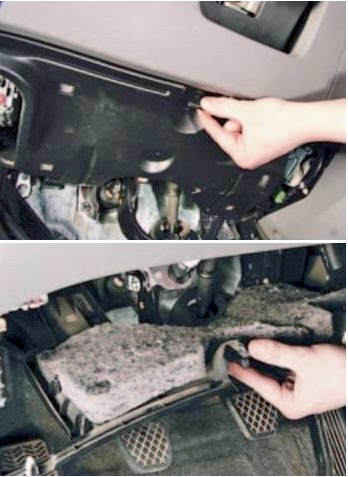

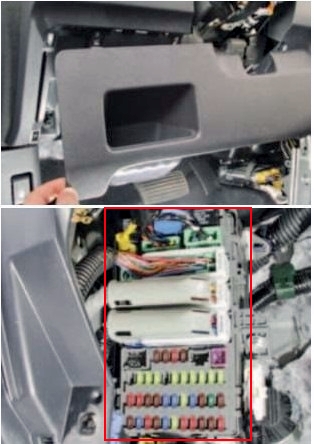

Aby uzyskać dostęp do skrzynki bezpieczników, przekręć zamek w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij osłonę kolumny kierownicy.
Krok 1
Krok 2
Schemat
Oznaczenie
| 1 | 7,5A Podświetlenie panelu sterowania lusterkami elektrycznymi, przekaźniki podnośników szyb |
| 2 | 15A z wyjątkiem hybrydy: pompa paliwa, czujnik CMP A, jednostka sterująca silnika (ECM/PCM), jednostka sterująca immobilizera |
| 15A Hybrydowy: moduł sterujący silnika i skrzyni biegów (PCM), pompa paliwa (przekaźnik nr 2 modułu sterującego silnika (PGM-FI)), moduł sterujący immobilizera | |
| 3 | Alternator 10A, moduł sterujący silnika (ECM/PCM), EVAP (czujnik masowego przepływu powietrza (MAF)) |
| Przetwornica DC-DC 10 A, czujnik obciążenia elektrycznego (ELD), odzysk oparów benzyny (EVAP), czujnik masowego przepływu powietrza (MAF), jednostka sterująca silnika i skrzyni biegów (PCM), czujnik położenia pedału hamulca, wtórnie podgrzewana sonda lambda (HO2S) | |
| 4 | 7,5A Jednostka sterująca i modulator ciśnienia ABS lub VSA, wieloosiowy czujnik przyspieszenia (VSA), jednostka sterująca elektrycznego wspomagania kierownicy (ESP) |
| 5 | 15A Coupe: Wzmacniacz audio |
| 15A Podgrzewane siedzenia przednie, przekaźnik podgrzewanego siedzenia | |
| 6 | 20A Przednie światło przeciwmgielne |
| 7 | System monitorowania ciśnienia w oponach 7,5A (TPMS) |
| 8 | – |
| 9 | 7,5A System wykrywania zajętości przedniego siedzenia pasażera (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, sterownik poduszki powietrznej |
| 10 | 7,5A Zestaw wskaźników (obrotomierz), sterownik podnośnika szyb (coupé), włącznik świateł cofania (M/T), elektromagnes blokady dźwigni zmiany biegów (A/T), moduł elektroniki nadwozia (MICU), system monitorowania ciśnienia w oponach (TPMS) , moduł monitorujący stan akumulatora (BCM) (hybrydowy), moduł interfejsu |
| 11 | 10A Jednostka sterująca poduszką powietrzną |
| 12 | 10A Prawy reflektor (światła drogowe) |
| 13 | 10A Reflektor lewy (światła drogowe) |
| 14 | 7,5A Oświetlenie tablicy przyrządów, oświetlenie wnętrza, kontrolka wyłączenia poduszki powietrznej pasażera |
| 15 | 7,5A Światła postojowe, oświetlenie tablicy rejestracyjnej |
| 16 | 10A Prawy reflektor (światła mijania) |
| 17 | 10A Lewy reflektor (światła mijania) |
| 18 | 20A Światło drogowe, moduł elektroniki nadwozia (MICU) |
| 19 | 15A Światła boczne, moduł elektroniki nadwozia (MICU) |
| 20 | 7,5A Tylne światło przeciwmgłowe |
| 21 | 20A Światła mijania, moduł elektroniki nadwozia (MICU) |
| 22 | 7,5A Hybrydowy: Siłownik sprężarki klimatyzacji |
| 23 | 7,5A Sygnał rozrusznika, moduł sterujący silnika i skrzyni biegów (PCM) |
| 24 | 20A Szyberdach |
| 25 | 20A Zamek centralny, moduł elektroniki nadwozia (MICU) |
| 26 | 20A Elektrycznie sterowana szyba kierowcy (jednostka sterująca elektrycznie sterowana szybą) |
| 27 | 20A System ogrzewania i klimatyzacji |
| 28 | 20A Gniazdo w konsoli środkowej |
| 15A Gniazdo w konsoli środkowej | |
| 29 | 20A Gniazdo z przodu (zapalniczka) |
| 15A Gniazdo z przodu (zapalniczka) | |
| 30 | 20A Przednie okno pasażera, sterownik szyberdachu (coupe) |
| 31 | Spryskiwacz reflektorów 20A |
| 32 | 20A Tylne prawe okno elektryczne, sterownik szyberdachu |
| 33 | 20A Tylne lewe okno elektryczne |
| 34 | – |
| 35 | 7,5A System audio, gniazdo przednie, gniazdo w konsoli środkowej, wzmacniacz audio (coupé), jednostka sterująca systemem głośnomówiącym (HandsFreeLink), wyłącznik zapłonu, moduł elektroniki nadwozia (MICU), moduł interfejsu |
| 36 | 10A Panel sterowania nagrzewnicą i klimatyzacją, elektryczne lusterka, układ recyrkulacji powietrza, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik nagrzewnicy, przekaźnik podgrzewanego lusterka, przekaźnik podgrzewanej tylnej szyby, przekaźnik sterujący wentylatora chłodzącego, przekaźnik wentylatora chłodzącego (dioda klimatyzatora), brzęczyk AHB ( Hybrydowy), blok serwo (hybrydowy) |
| 37 | 7,5A Światła do jazdy dziennej, moduł elektroniki nadwozia (MICU) |
| 38 | 30A Wycieraczka, moduł elektroniki nadwozia (MICU) |
Bezpieczniki zapalniczki (gniazda zasilania) to bezpieczniki nr 28 (tylne gniazdo akcesoriów) i nr 29 (gniazdo akcesoriów).
Przekaźniki instaluje się w górnej części urządzenia.
Przekaźnik
- R1 – Okno elektryczne
- R2 – Pompa paliwa (główna PGM-FI 2)
- R3 – Rozrusznik
Komora silnika

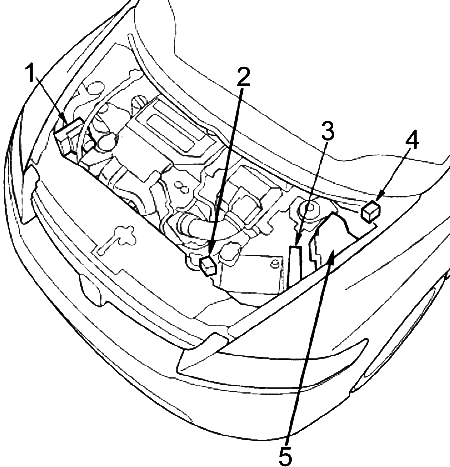

Lokalizacja
Schemat
Przeznaczenie
- Jednostka sterująca i modulator ciśnienia ABS lub VSA
- Hybryda: Skrzynka bezpieczników 2
- Jednostka sterująca silnika i automatycznej skrzyni biegów (ECM / PCM)
- Hybrydowy: Blok serwa
- Skrzynka bezpieczników 1
Skrzynka bezpieczników 1
Schemat
Oznaczenie
| 1 | Bateria 100A |
| 70A Jednostka sterująca elektrycznego wspomagania układu kierowniczego (ESP). | |
| 2 | 50A Stacyjka |
| 80A z wyjątkiem hybrydy: Bezpieczniki (skrzynka w kabinie pasażerskiej): 5, 6, 7, 27, 28, 29, 31 | |
| 80A ’06 -’07 (hybrydowy): Bezpieczniki (skrzynka w kabinie pasażerskiej): 5, 6, 7, 27, 28, 29, 31 | |
| 60A ’08 -’11 (hybrydowy): Bezpieczniki (skrzynka w kabinie pasażerskiej): 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30A Jednostka sterująca i modulator ciśnienia ABS lub VSA |
| 30A z wyjątkiem hybrydy: Jednostka sterująca i modulator ciśnienia ABS lub VSA | |
| 30A Hybrid: jednostka sterująca ABS i modulator ciśnienia | |
| 40A Hybrid: Jednostka sterująca i modulator ciśnienia VSA | |
| 4 | Bezpieczniki 50A (blok w kabinie pasażerskiej): 18, 19, 20, 21 |
| Bezpieczniki 40A (blok w kabinie pasażerskiej): 24, 25, 26, 30, 32, 33 | |
| 5 | 40A Hybrydowy: Blok serwa |
| 6 | Przekaźnik wentylatora klimatyzacji 20A, wentylator klimatyzacji |
| 7 | 20A M / T: Przekaźnik wentylatora chłodzącego, wentylator chłodzący |
| 30A A / T: Przekaźnik wentylatora chłodzącego, wentylator chłodzący | |
| 8 | 30A Sedan: przekaźnik podgrzewanej szyby tylnej, podgrzewana szyba tylna |
| 40A Coupe: przekaźnik podgrzewanej szyby tylnej, podgrzewana szyba tylna | |
| 9 | 40A Przekaźnik nagrzewnicy, nagrzewnica |
| 10 | 10A System ostrzegania o zagrożeniach, moduł elektroniki nadwozia (MICU), zestaw wskaźników (prędkościomierz), zestaw wskaźników (obrotomierz) |
| 11 | 15A Czujnik stosunku powietrza do paliwa (A/F) nr 1, moduł sterujący silnika (ECM)/PCM), elektrozawór odcinający odpowietrznik (hybrydowy) |
| 12 | 15A Światła stopu, moduł sterujący silnika i automatycznej skrzyni biegów (ECM/PCM), klakson, moduł elektroniki nadwozia (MICU) |
| 13 | 15A Hybryda: Tylne cewki zapłonowe |
| 14 | 15A Hybryda: Przednie cewki zapłonowe |
| 15 | Przekaźnik dmuchawy 7.5AA/C, czujnik poziomu oleju |
| 16 | – |
| 17 | 15A Coupé: Wzmacniacz audio |
| 18 | 15A z wyjątkiem hybrydy: Cewki zapłonowe, jednostka sterująca silnika (ECM / PCM) |
| 20A Hybrydowy: Cewki zapłonowe, jednostka sterująca silnika i automatycznej skrzyni biegów (PCM) | |
| 19 | 15A Czujnik położenia wału korbowego (CKP), czujnik B położenia wałka rozrządu (CMP), moduł sterujący automatycznej skrzyni biegów (ECM / PCM), przekaźnik zaworu przepustnicy (ETCS), wtryskiwacze, przekaźnik modułu sterującego silnika (PGM-FI # 1 / PGM-FI # 2 (pompa paliwa)) |
| 20 | Przekaźnik sprzęgła sprężarki 7.5AA / C, sprzęgło sprężarki klimatyzacji |
| 21 | 15A Przekaźnik zaworu przepustnicy (ETCS), moduł sterujący silnika i automatycznej skrzyni biegów (ECM / PCM) |
| 22 | 7,5 A Oświetlenie wnętrza, oświetlenie bagażnika, elektryczna pomocnicza pompa płynu chłodzącego (hybryda) |
| 23 | 10A System audio, złącze diagnostyczne (DLC), zestaw wskaźników (prędkościomierz), zestaw wskaźników (obrotomierz), alarm, jednostka sterująca immobilizera, moduł elektroniki nadwozia (MICU), jednostka sterująca układu napędowego (MCM) (hybryda), moduł monitorowania stanu Akumulatory ( BCM) (hybrydowy), moduł sterujący zestawu głośnomówiącego (HandsFreeLink) |
| 24 | Przekaźnik podgrzewanej szyby tylnej |
| 25 | Przekaźnik silnika nagrzewnicy |
| 26 | Przekaźnik wentylatora skraplacza klimatyzacji |
| 27 | Przekaźnik sterujący wentylatorem chłodzącym silnik |
| 28 | Przekaźnik wycieraczki tylnej |
| 29 | Przekaźnik obejścia wtrysku PGM-FI |
| 30 | Przekaźnik cewki zapłonowej |
| 31 | Jod silnika wentylatora układu chłodzenia silnika |
| 32 | Dioda silnika wentylatora skraplacza klimatyzatora |
| 33 | Pele sprzęgła klimatyzatora |
| 34 | Przekaźnik wentylatora chłodzenia silnika |
| 35 | Przekaźnik siłownika przepustnicy |
| 36 | Główny przekaźnik wtrysku PGM-FI MAIN |
Skrzynka bezpieczników 2
Schemat
| NIE. | A | Opis |
| 61 | 10 | Moduł BCM, moduł sterowania silnikiem (MCM), przekaźnik nr 2, moduł serwo |
| 62 | 7,5 | Moduł BCM, przekaźnik modułu sterowania silnikiem (MCM) nr 1 |
| 63 | 15 | Jednostka serwa |
| 64 | – | – |
| Przekaźnik | ||
| R1 | Pomocnicza elektryczna pompa wodna | |
| R2 | Pompa paliwowa | |
