Honda Stepwgn 5 generacji była produkowana w latach 2015, 2016, 2017, 2018, 2019, 2020, 2021 z silnikami 1,5 i 2,0 litra z oznaczeniami nadwozia RP1 RP2 RP3 RP4 i RP5 . W tym czasie model przeszedł lifting. W naszym artykule znajdziesz opis bezpieczników i przekaźników do Hondy Stepwgn 5 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników po stronie kierowcy

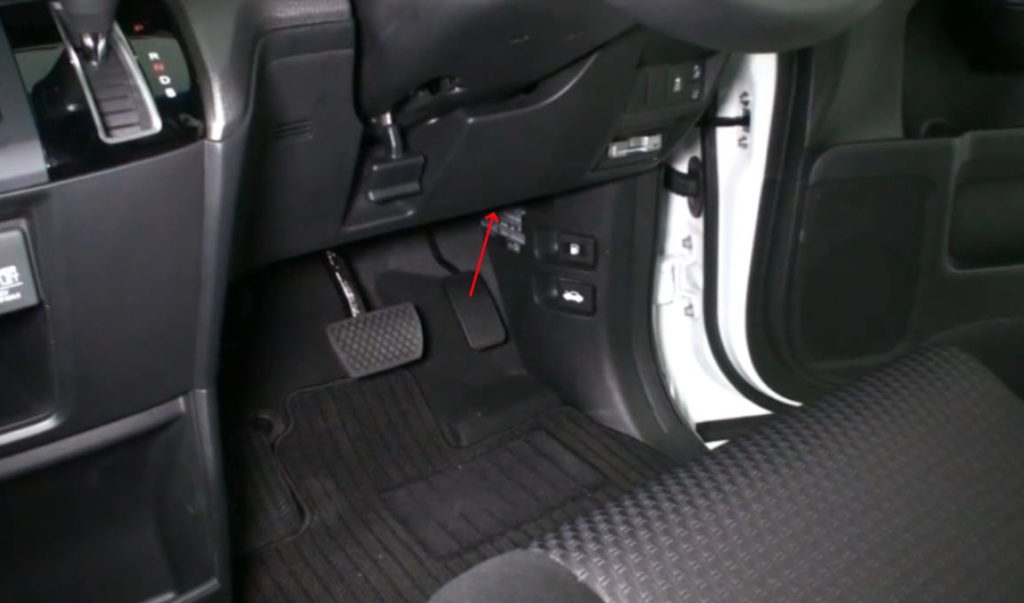

Skrzynka bezpieczników znajduje się w dolnej części tablicy rozdzielczej, po stronie kierowcy.

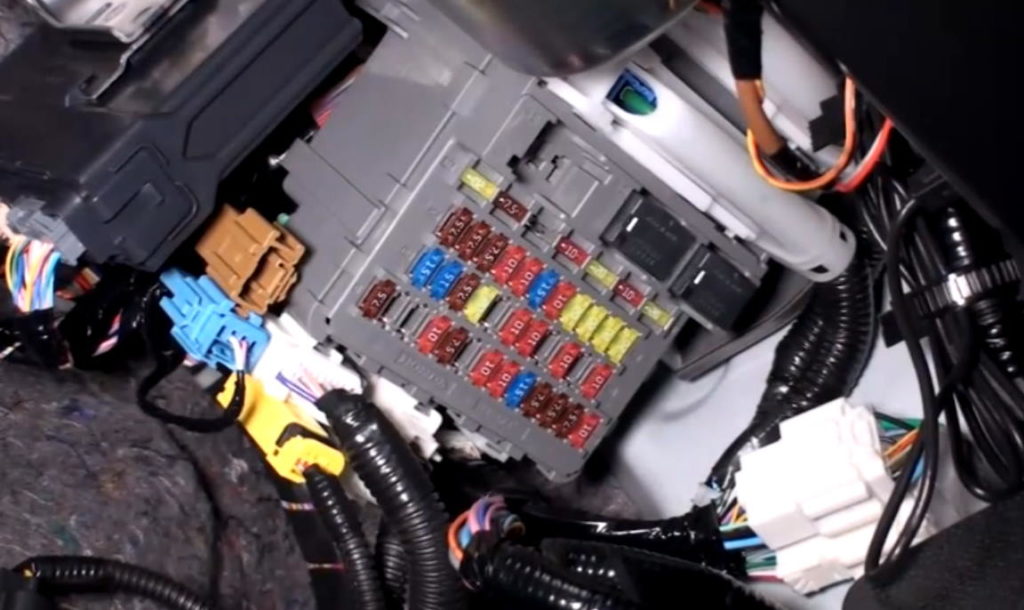

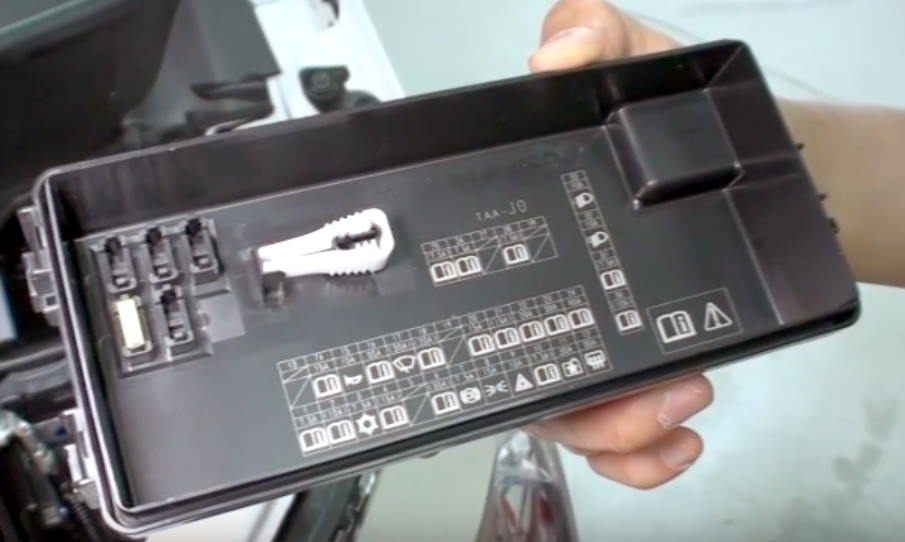

Sam blok będzie wyglądał mniej więcej tak.
Schemat

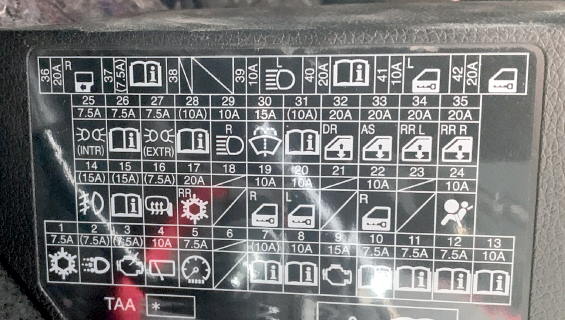

Sprawdź przypisanie na schemacie znajdującym się na stojaku pod deską rozdzielczą.
Przeznaczenie
| 1 | Klimatyzator 7,5A |
| 2 | Światło dodatkowe 7,5 A |
| 3 | 7,5A ST |
| 4 | 10A Wycieraczka tylna |
| 5 | Deska rozdzielcza 7,5A |
| 6 | Napęd 7,5 A |
| 7 | Opcja 10A |
| 8 | 10A Elektrozawór skrzyni biegów (zawór elektromagnetyczny) |
| 9 | 15A Pompa paliwa |
| 10 | 7,5A VSA/ABS |
| 11 | Elektryczne szyby 7,5A |
| 12 | Rozrusznik automatyczny 7,5A |
| 13 | Generator 10A |
| 14 | 10A Światła przeciwmgielne |
| 15 | 15A Drzwi boczne |
| 16 | 7,5A Podgrzewane lusterka |
| 17 | 20A Tylna klimatyzacja |
| 18 | Opcja 10A |
| 19 | 10A Prawe drzwi |
| 20 | 10A Lewe drzwi |
| 21 | — |
| 22 | 10A Zamek prawych drzwi |
| 23 | — |
| 24 | 10A Poduszki powietrzne SRS |
| 25 | 7,5A Oświetlenie wewnętrzne |
| 26 | Zamek mechaniczny ACC 7,5A z kluczem |
| 27 | Światła postojowe 7,5A |
| 28 | 10A Światło kierunkowskazu |
| 29 | 10A Prawe światło drogowe |
| 30 | 15A Silnik spryskiwacza |
| 31 | System inteligentnego kluczyka 10A (bezkluczykowy dostęp) |
| 32 | 20A Podnośnik szyby kierowcy |
| 33 | 20A Podnośnik szyby pasażera |
| 34 | 20A Podnośnik szyby tylny lewy |
| 35 | 20А Podnośnik szyby tylny prawy |
| 36 | 20A Samozamykacz |
| 37 | 7,5A ACC+ |
| 38 | — |
| 39 | 10A Lewe światło drogowe |
| 40 | Gniazdo 20A (zapalniczka) |
| 41 | 10A Zamykanie lewych drzwi |
| 42 | 20A Zamek drzwi |
Za działanie zapalniczki odpowiada bezpiecznik nr 40 na 20A.
Skrzynka bezpieczników po stronie pasażera

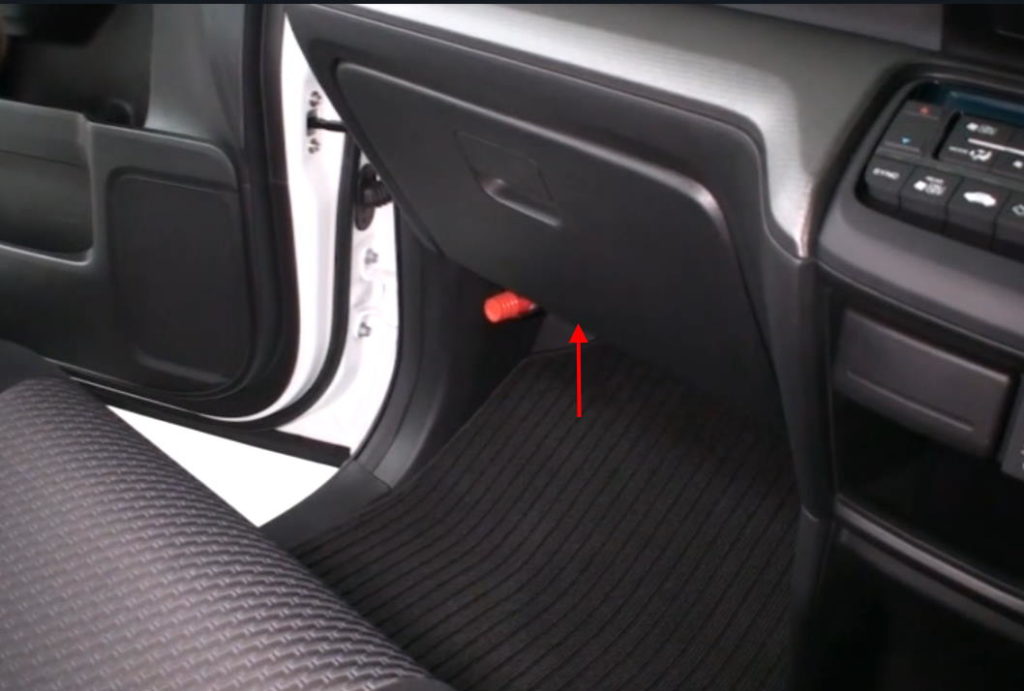

Za schowkiem, po stronie pasażera, znajduje się kolejna skrzynka bezpieczników.

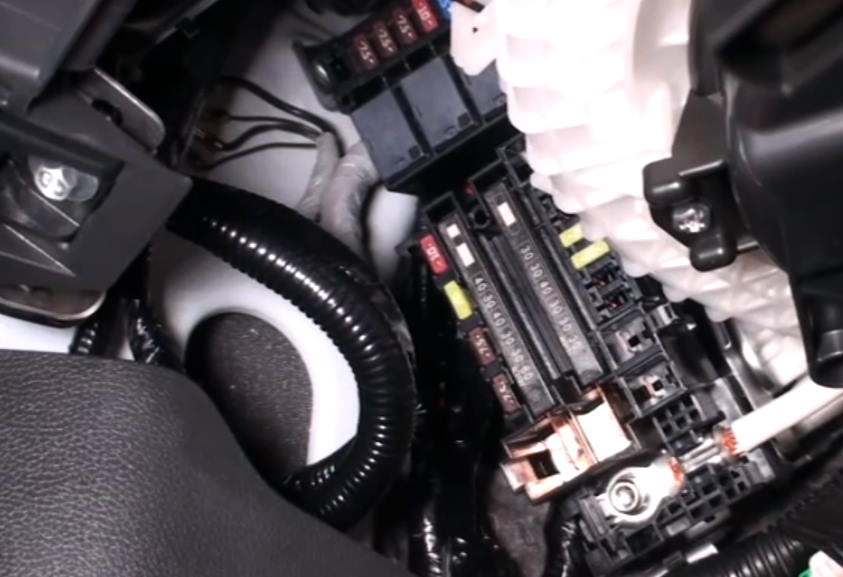

Zdjęcie poglądowe
Schemat zostanie wydrukowany na okładkach pudełek.
Oznaczenie
| 1 | – |
| 30A Lewe drzwi przesuwne | |
| 40A Główna skrzynka bezpieczników | |
| Zapłon 30/50A | |
| Jednostka 30A AWD w czasie rzeczywistym | |
| Skrzynka bezpieczników 60A 2 | |
| 2 | 30A Zapłon 2 |
| 30A Prawe drzwi przesuwne | |
| Silnik pieca 40A | |
| Przetwornica DCDC 30A 2 | |
| Przetwornica DCDC 30A 1 | |
| Reflektor świateł drogowych 30A | |
| 3 | 40A Podnoszone siedzisko (opcja) |
| 4 | Podnoszone siedzisko 30/40A (opcja) |
| 5 | |
| 6 | Opcja 7,5A |
| 7 | Gniazdo 20A / akcesoria 3. rząd |
| 8 | Lusterko automatyczne 7,5A |
| 9 | 20A Ogrzewanie siedzenia |
| Silnik fotela 10A (opcja) | |
| 10 | 15A Ogrzewana przednia szyba |
| 11 | 20A Samozamykacz lewych drzwi |
| 12 | 7,5A VSA/ABS |
| 13 | 7,5 A MIKRO |
| 14 | 20A Ogrzewana tylna szyba |
| 15 | 10A Ogrzewanie drzwi |
| A | – |
| B | Prędkościomierz 7,5A |
| C | 7,5A ACC2 |
| D | Światło tylne 7,5A |
| mi | 10A EOP |
| F | 15A VSA/MICU |
| G | Dźwięk 10A |
Komora silnika
Skrzynka bezpieczników i przekaźników

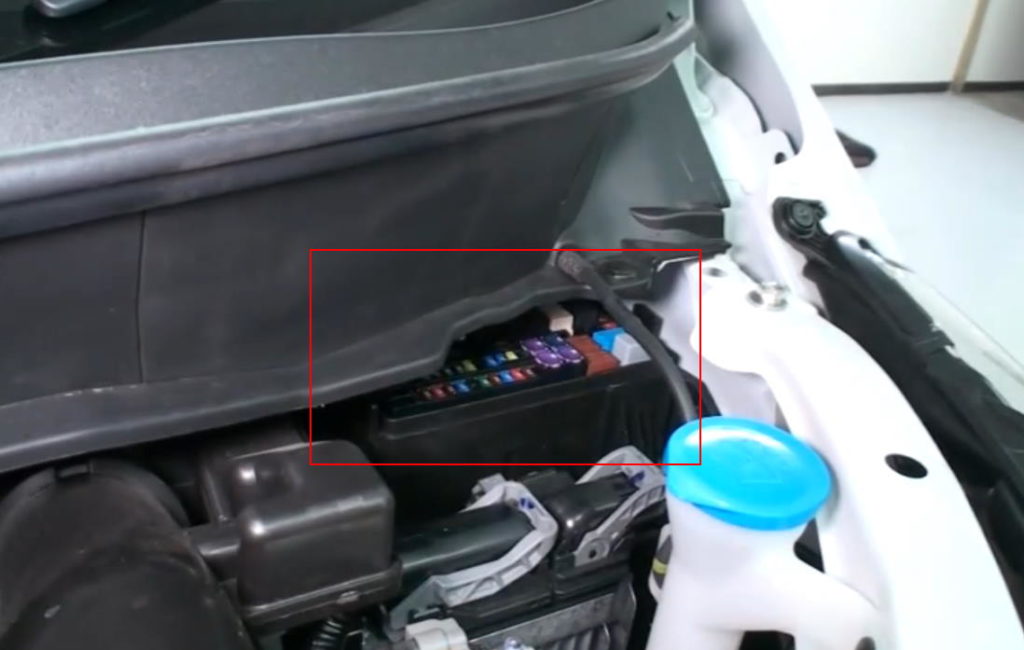

Montowany po lewej stronie, również zamykany pokrywą ochronną.
Schemat
Opis
| 1 | 7,5A Zarezerwowane |
| 2 | 10A PGM-FI (VBU) |
| 3 | Sprzęgło klimatyzatora 7,5A |
| 4 | 15A TCU |
| 5 | – |
| 6 | Rozrusznik automatyczny 30A |
| 7 | Sygnały stopu 7,5 A |
| 8 | 15A Światła boczne |
| 9 | Alarm 10A |
| 10 | Czujnik akumulatora 7,5 A |
| 11 | 30A Wentylator chłodzący |
| 12 | 30A Ogrzewana tylna szyba |
| 13 | Światła przeciwmgielne 7,5A |
| 14 | 15A Cewka zapłonowa |
| 15 | 10A Róg |
| 16 | 30A Światła mijania |
| 17 | Wycieraczki 30A |
| 18 | 20A Pompa spryskiwacza |
| 19 | – |
| 20 | 20A PGM-FI |
| 21 | Napęd 15A |
| 22 | 20A ABS/VSA FSR |
| 23 | Wentylator 30A |
| 24 | 40A ABS/VSA |
| 25 | Rozrusznik automatyczny 7,5A |
| 26 | Napęd 7,5 A |
| 27 | – |
| 28 | Pompa paliwa 7,5 A |
| 29 | – |
| 30 | 10A LAF |
| 31 | 7,5A PGM-FI |
| 32 | 10A Prawe światło mijania |
| 33 | 10A Lewe światło mijania |
Skrzynka bezpieczników zasilania

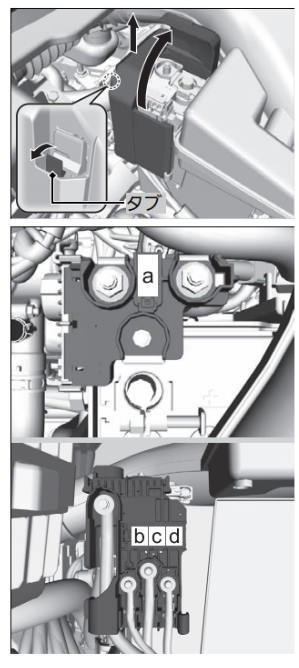

Na dodatnim zacisku akumulatora znajduje się skrzynka bezpieczników dużej mocy.
Schemat
Przeznaczenie
- a – 125A Alternator/akumulator
- b – Silnik 70A
- c – Wentylator 80A
- d – 70A Elektryczne wspomaganie kierownicy
Jest coś do dodania – napisz w komentarzach.
