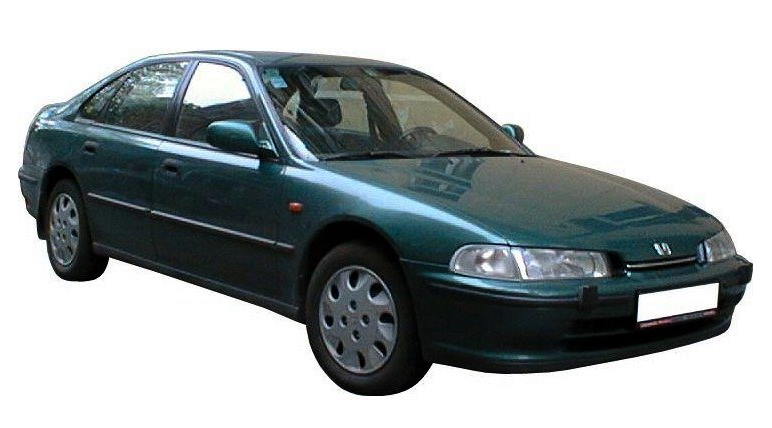

Honda Accord 5 generacji była produkowana w latach 1993, 1994, 1995, 1996, 1997 i 1998 i sprzedawana na całym świecie. W tym czasie model przeszedł lifting. W tym materiale przedstawimy opis bezpieczników i przekaźników Hondy Accord 5 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami ich wykonania i lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników w blokach oraz ich umiejscowienie może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia oraz regionu, do którego dostarczono samochód (Europa, USA, Wielka Brytania, Azja itp.). ). Sprawdź opis z diagramami na okładce bloku.
Contents
Przedział pasażerski

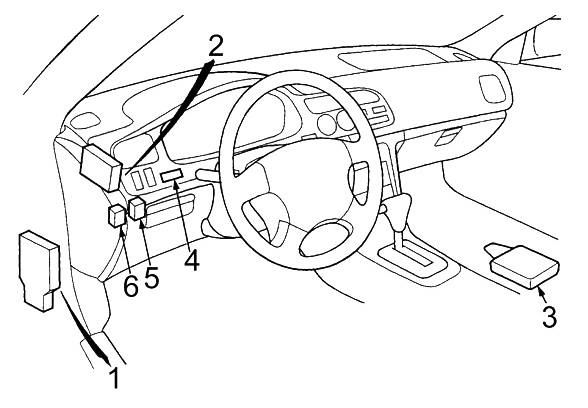

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników
- Jednostka tempomatu
- Bezkluczykowy zamek drzwi/skrzynka kontrolna bezpieczeństwa
- Kontroler jasności świateł deski rozdzielczej
- Przekaźnik zamykania klapy
- Przekaźnik otwarcia szyberdachu
Skrzynka bezpieczników i przekaźników
Wewnątrz jednostka główna z bezpiecznikami i przekaźnikami znajduje się pod deską rozdzielczą, w dolnej części słupka, w pobliżu lewej stopy kierowcy i jest zamknięta osłoną ochronną.

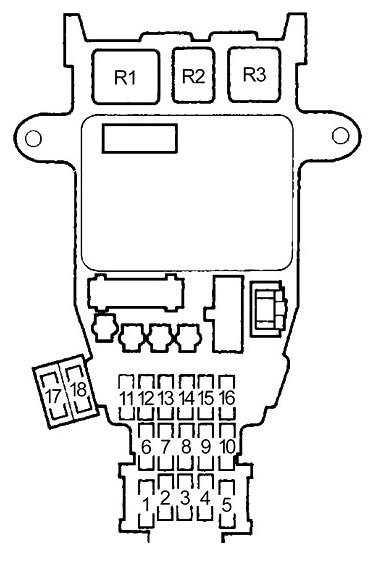

Typ 1
Schemat
Przeznaczenie
| 1 | — |
| 2 | 10A Zespół czujnika, światła cofania, zegar, czujnik prędkości pojazdu (VSS), elektromagnes blokady zmiany biegów (A/T), zintegrowana skrzynka sterownicza, bezkluczykowy zamek drzwi/skrzynka kontrolna bezpieczeństwa |
| 3 | 15A PGM-FI Przekaźnik główny, moduł dodatkowego systemu przytrzymującego (SRS). |
| 4 | 10A Jednostka dodatkowego układu przytrzymującego (SRS). |
| 5 | — |
| 6 | — |
| 7 | Alternator 7,5 A, moduł sterujący układu napędowego (PCM), czujnik obciążenia elektrycznego (ELD), moduł sterujący wentylatora chłodnicy, układ tempomatu, moduł sterujący skrzynią biegów (TCM – V6) |
| 8 | 10A Kombi: silnik wycieraczki tylnej szyby, silnik spryskiwacza tylnej szyby |
| 9 | Silnik wycieraczek 30A, stały przekaźnik wycieraczek, silnik spryskiwacza szyby przedniej |
| 10 | — |
| 11 | — |
| 12 | Złącze testowe ABS 7,5 A, jednostka sterująca ABS, przekaźnik silnika pompy ABS, lusterka elektryczne |
| 13 | Silnik recyrkulacji 7,5 A, panel sterowania nagrzewnicy, wskaźnik podgrzewanej szyby tylnej, silnik sterowania trybem, moduł sterujący wentylatora chłodnicy, przekaźnik sprzęgła sprężarki klimatyzacji, termostat klimatyzacji, przekaźnik odszraniania tylnej szyby, przekaźnik silnika wentylatora |
| 14 | Przekaźnik główny 7,5 A PGM-FI, moduł sterujący silnika/przekładni (ECM/PCM), czujnik (obwód testowy hamulców) |
| 15 | Sterownik świateł do jazdy dziennej 7,5 A |
| 16 | 10A Przekaźnik zapalniczki samochodowej |
| 17 | 7,5A Bezkluczykowy zamek do drzwi/skrzynka kontrolna bezpieczeństwa |
| 18 | 7,5 A Przekaźnik kierunkowskazów/alarmu |
| Przekaźnik | |
| R1 | Kierunkowskaz/niebezpieczeństwo |
| R2 | Silnik wentylatora |
| R3 | Ogrzewanie tylnej szyby |
Za zapalniczkę odpowiada bezpiecznik nr 16.

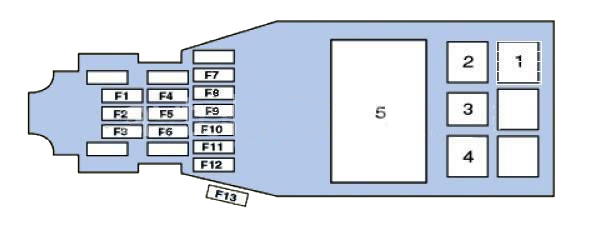

Typ 2
Schemat
Oznaczenie
| 1 | Przekaźnik silnika wentylatora nagrzewnicy |
| 2 | Przekaźnik zagrożenia/przekaźnik przerywający kierunkowskazy |
| 3 | Przekaźnik odszraniacza tylnego |
| 4 | Przekaźnik rozrusznika |
| 5 | Wielofunkcyjna skrzynka sterownicza |
| F1 | (7,5A) Zdalne sterowanie (bezkluczykowe) i zabezpieczenie przed kradzieżą |
| F2 | (15A) Elektroniczna jednostka sterująca silnikiem |
| F3 | (10A) Elektroniczna jednostka sterująca SRS |
| F4 | (10A) ABS |
| F5 | (7,5 A) Elektryczne lusterka, obsługa bezkluczykowa, szyberdach, silniki reflektorów |
| F6 | (30A) Wycieraczki/spryskiwacze przedniej szyby |
| F7 | (7,5A) Nagrzewnica, odszraniacz tylnej szyby |
| F8 | (10A) Światła cofania, kierunkowskazy |
| F9 | (7,5 A) Przekaźnik sprzęgła magnetycznego sprężarki układu klimatyzacji |
| F10 | (7,5A) ABS |
| F11 | (15A) Antena, zapalniczka |
| F12 | (7,5A) Układ paliwowy |
| F13 | (30A) Wentylator chłodzący |
Bezpiecznik nr 11 odpowiada za zapalniczkę.
Komora silnika

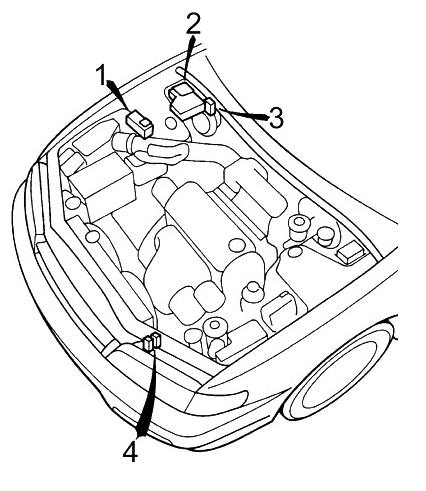

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników ABS
- Skrzynka bezpieczników i przekaźników
- Uchwyt przekaźnika N1
- 2,0L: Uchwyt przekaźnika N2

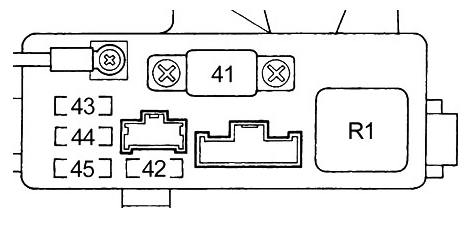

Skrzynka bezpieczników ABS
Schemat
Przeznaczenie
| 41 | Przekaźnik silnika ABS 40A |
| 42 | Jednostka sterująca ABS 10A |
| 43 | 20A Przednie elektromagnesy ABS |
| 44 | 15A Tylny elektromagnes ABS, jednostka sterująca ABS |
| 45 | — |
| Przekaźnik | |
| R1 | Silnik pompy ABS |
Skrzynka bezpieczników i przekaźników

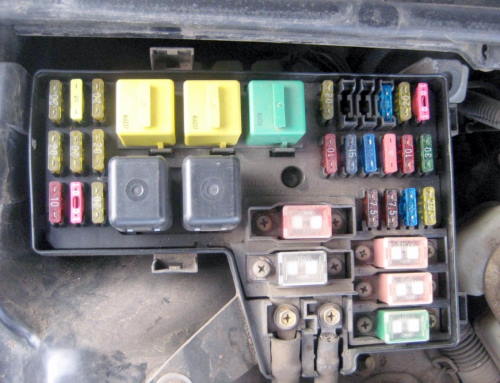

Pod maską, w komorze silnika, po prawej stronie znajduje się główna skrzynka bezpieczników i przekaźników. Będzie to wyglądać mniej więcej tak.

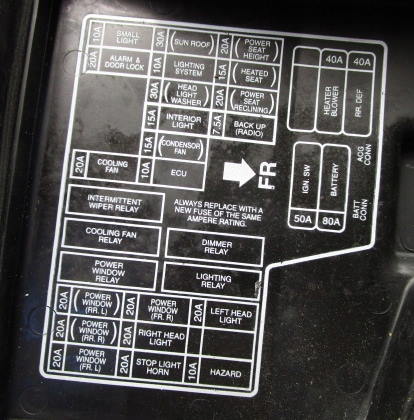

Schemat z okładki bloku

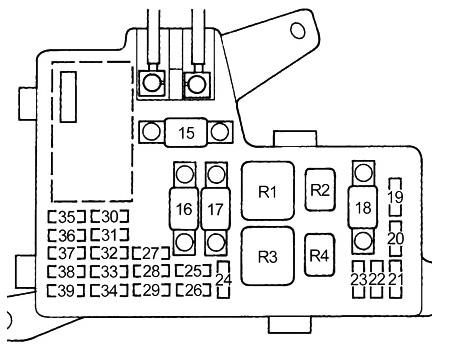

Typ 1
Schemat
Oznaczenie
| 15 | 120A 2,2L F22B1: akumulator, rozdział mocy |
| 100A 2,7L C27A4 V6: akumulator, rozdział mocy | |
| 80A 2,2L F22B2: akumulator, rozdział mocy | |
| 16 | 40A Sedan, Coupe: Ogrzewana tylna szyba, Skraplacz hałasu |
| 30A Wagon: Ogrzewana tylna szyba, skraplacz hałasu | |
| 17 | Silnik wentylatora 40A |
| 18 | 50A Stacyjka (BAT) |
| 19 | 20A Reflektor lewy, sterownik świateł do jazdy dziennej |
| 20 | 20A Prawy reflektor, sterownik świateł do jazdy dziennej |
| 21 | 20A Silnik wentylatora chłodnicy |
| 22 | — |
| 23 | 10A Sterownik świateł do jazdy dziennej |
| 24 | 20A Silnik podnośnika szyby tylnej prawej |
| 25 | 20A Silnik podnośnika szyby tylnej lewej |
| 26 | 20A Silnik szyby przedniej pasażera |
| 27 | Silniki fotela kierowcy 20 A (silnik odchylania siedzenia kierowcy elektrycznie, silnik podnoszenia/opuszczania tylnego siedzenia elektrycznie) |
| 28 | 20A Silnik podnośnika szyb kierowcy, sterownik podnośnika szyb |
| 29 | 30A Silnik dachowy |
| 30 | 20A Sygnały dźwiękowe, światła stopu, elektromagnes blokady kluczyka (AT) |
| 31 | 20 A Silnik fotela kierowcy (elektryczny silnik przedniego fotela w górę/w dół, elektrycznie sterowany silnik przesuwania fotela) |
| 32 | 15A Deska rozdzielcza, światła postojowe, światła tylne, oświetlenie tablicy rejestracyjnej |
| 33 | 15A Przekaźnik główny PGM-FI |
| 20A 1997 – EX (USA), EXR (Ca): Przekaźnik główny PGM-FI | |
| 34 | 15A 2,2L: Moduł sterujący wentylatora chłodnicy, przekaźnik wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji |
| 20A 2,7L: Moduł sterujący wentylatora chłodnicy, przekaźnik wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji | |
| 35 | 15A Sedan, Coupe: Przekaźnik kierunkowskazów/alarmu |
| Wagon 10A: Przekaźnik kierunkowskazów/przekaźników zagrożeń | |
| 36 | 15A Zapalniczka samochodowa , radio stereo/odtwarzacz kasetowy |
| 37 | 7,5 A Zintegrowana skrzynka sterownicza, silnik antenowy, oświetlenie bagażnika, światło dodatkowe, światło górne, oświetlenie map |
| 38 | Jednostka sterująca zamka drzwi bezkluczykowego/elektrycznego 20A, jednostka sterująca zamka drzwi bezkluczykowego/jednostka sterująca zabezpieczeniami |
| 39 | Moduł sterujący silnikiem/przekładnią 7,5 A (ECM/PCM), zegar, radio stereo/odtwarzacz kasetowy, moduł sterujący skrzynią biegów (TCM) |
| Przekaźnik | |
| R1 | Reflektory |
| R2 | Okno mocy |
| R3 | Opornik |
| R4 | Wentylator chłodnicy |

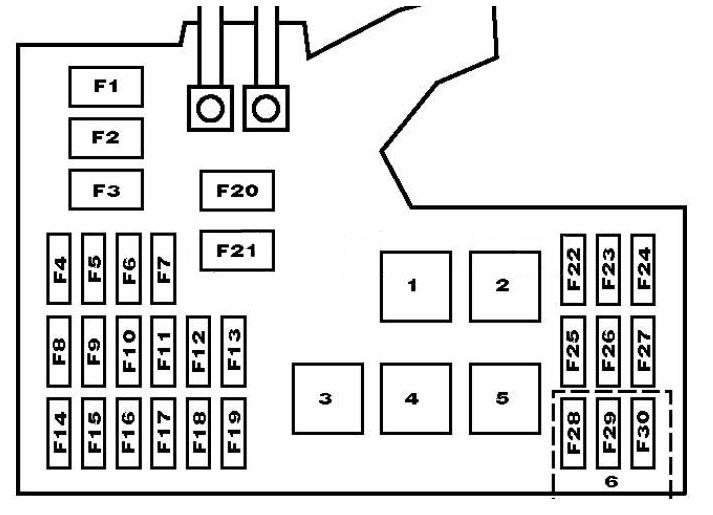

Typ 2
Schemat
Przeznaczenie
| 1 | Przekaźnik świateł mijania |
| 2 | przekaźnik reflektorów |
| 3 | Przekaźnik przerywający pracę wycieraczki przedniej szyby |
| 4 | Przekaźnik silnika wentylatora chłodzącego |
| 5 | Przekaźnik okna elektrycznego |
| 6 | Przekaźnik sterujący silnikiem (2.0D) |
| F1 | (40A) Odszraniacz tylnej szyby |
| F2 | (30A) Silnik wentylatora nagrzewnicy |
| F3 | (30A) Podświetlany zestaw wskaźników |
| F4 | (20A) Silnik regulacji siedzenia – podnoszenie/opuszczanie, klimatyzacja |
| F5 | (15A) Przednie światła przeciwmgielne |
| F6 | (20A) Fotele sterowane elektrycznie |
| F7 | System nagłośnienia |
| F8 | (30A) Właz |
| F9 | (10A) Obwody lamp |
| F10 | (30A) Sterownik spryskiwaczy reflektorów, przekaźnik główny |
| F11 | (15A) Lampy wewnętrzne |
| F12 | (15A) Wentylator chłodzący |
| F13 | (10A) Sterowanie silnikiem |
| F14 | (10A) Tylne znaczniki |
| F15 | (20A) Jednostka sterująca centralnym zamkiem, zdalne sterowanie (bezkluczykowy dostęp) i zabezpieczenie przed kradzieżą |
| F 16 | |
| F17 | |
| F18 | |
| F19 | (20A) Przekaźnik wentylatora chłodzącego |
| F20 | (80A) Główny bezpiecznik dystrybucji zasilania |
| F21 | (50A) Zapłon |
| F22 | (20A) Reflektor lewy |
| F23 | |
| F24 | (10A) Alarm |
| F25 | (20A) Szyba elektryczna – prawa przednia (system całkowitego zamykania) |
| F26 | (20A) Reflektor prawy, kierunkowskaz świateł drogowych |
| F27 | (20A) Klaksony, światła stopu |
| F28 | (20A) Szyba elektryczna – lewa przednia (system całkowitego zamykania) |
| F29 | (20A) Szyba elektryczna – prawa tylna (system całkowitego zamykania) |
| F30 | (20A) Szyba elektryczna – lewa przednia (system całkowitego zamykania) |
Uchwyt przekaźnika N1
Schemat
Opis
| R1 | 2,7 l V6: Sprzęgło sprężarki klimatyzacji |
| R2 | Wycieraczka przerywana |
| R3 | 2,7 l V6: Wentylator skraplacza |
Uchwyt przekaźnika N2
Schemat
Oznaczenie
- R1 – Sprzęgło sprężarki klimatyzacji
- R2 – Wentylator skraplacza
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
