Honda Pilot 2 generacji produkowana była w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 pod oznaczeniem YF4 i pojemnością silnika 3,5 litra. W tym czasie model został odnowiony. Na rynku amerykańskim i kanadyjskim crossover był oferowany w czterech poziomach wyposażenia: LX, EX, EX-L i Touring . W tym materiale znajdziesz informacje o lokalizacji wszystkich elektronicznych sterowników, szczegółowy opis bezpieczników i przekaźników w Hondzie Pilot 2 ze schematami skrzynek bezpieczników oraz zdjęciami ich wykonania. Wybierz bezpiecznik zapalniczki.
Lokalizacja bloków i przeznaczenie elementów w nich może różnić się od przedstawionych i zależeć od roku produkcji, wypoziomowanego wyposażenia elektrycznego i regionu, do którego dostarczono samochód.
Contents
Przedział pasażerski
Lokalizacja

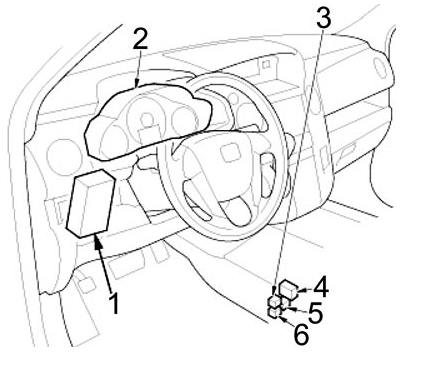

Rysunek poglądowy 1
Opis
- Skrzynka bezpiecznikowa
- Jednostka sterująca zestawu wskaźników
- Przekaźnik gniazdowy nr 1
- 09-10: Przekaźnik tylnej nagrzewnicy
- 11-15: Przekaźnik tylnej nagrzewnicy
- Przekaźnik gniazdowy nr 2

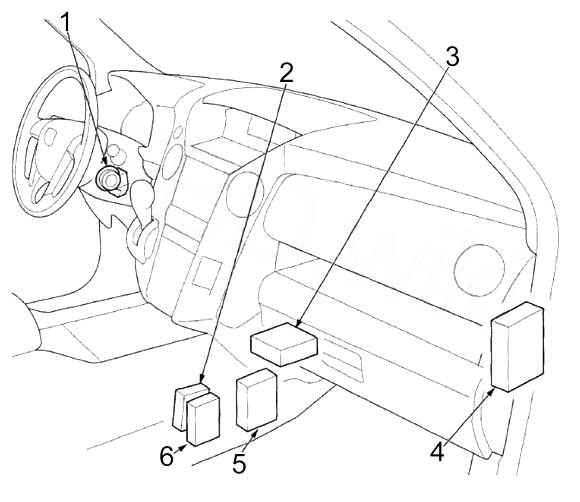

Rysunek poglądowy 2
Przeznaczenie
- Jednostka sterująca immobilizera
- Jednostka sterująca USB
- Jednostka sterująca poduszką powietrzną
- Wzmacniacz systemu audio
- Jednostka sterująca falownika AC
- Jednostka sterująca HandsFreeLink
Skrzynka bezpiecznikowa

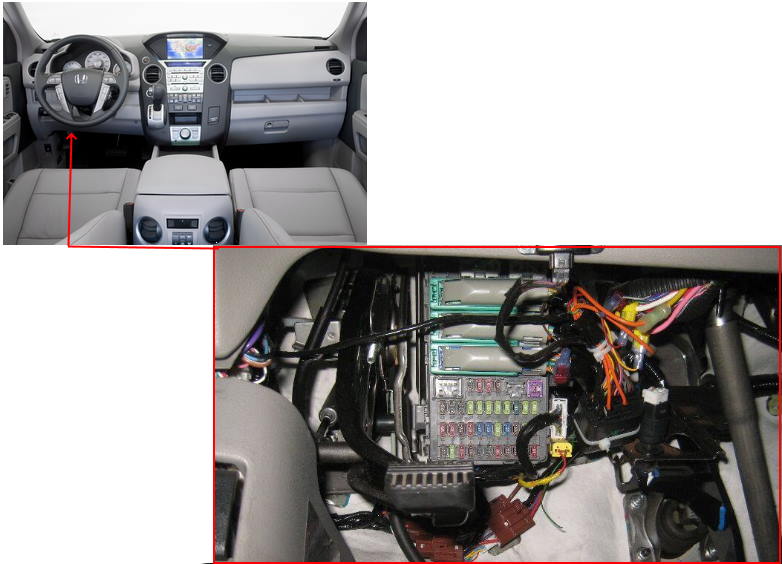

W kabinie główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, po stronie kierowcy.

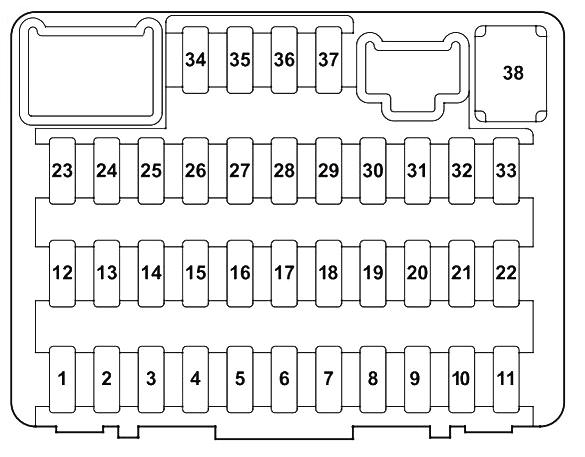

Schemat
Oznaczenie
| 1 | 7,5A Układ napędu na wszystkie koła (VTM-4), przekaźnik VTM-4 |
| 2 | 15A ’09-’11: Pompa paliwa (przekaźnik modułu sterującego silnika (PGM-FI nr 2), moduł sterujący immobilizera, moduł sterujący silnika (PCM) |
| 20A ’12-’15: Pompa paliwa (przekaźnik modułu sterującego silnika (PGM-FI nr 2), moduł sterujący immobilizera, moduł sterujący silnika (PCM) | |
| 3 | Alternator 10 A, czujnik obciążenia elektrycznego (ELD), układ emisji oparów benzyny (EVAP), czujnik położenia pedału hamulca, moduł sterujący silnika (PCM) |
| 4 | 7.5A Kontrola stabilności pojazdu (VSA), czujnik odchylenia/przyspieszenia poprzecznego i wzdłużnego |
| 5 | 15A ’09-’11: Podgrzewane przednie siedzenia |
| 6 | – |
| 7 | 10A Fotel kierowcy elektrycznie sterowany (podparcie lędźwiowe), automatyczna jednostka sterująca oświetleniem |
| 8 | 7,5A Sterownik automatycznego oświetlenia, sterownik świateł postojowych i świateł cofania, system monitorowania ciśnienia w oponach (TPMS) |
| 9 | 7,5A Sterownik poduszki powietrznej, system wykrywania zajętości przedniego siedzenia pasażera (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu |
| 10 | 7,5A Aktywny przekaźnik poduszki silnika (ACM), elektrochromatyczne lusterko wsteczne, monitor w lusterku wstecznym, kompas, zestaw wskaźników, elektrycznie sterowane lusterka, elektrycznie sterowane siedzenia, światła cofania, sterownik pokrywy bagażnika, blokada dźwigni zmiany biegów, jednostka sterująca oświetleniem przyczepy, wszystkie- układ napędu kół (VTM-4), sterownik ogrzewania siedzeń (’12-’15), sterownik automatycznego oświetlenia (’12-’15), czujnik zmiany biegów (’12-’15), nawigacja (’12 -‘ piętnaście) |
| 11 | 10A Jednostka sterująca poduszką powietrzną |
| 12 | 10A Prawy reflektor (światła drogowe) |
| 13 | 10A Reflektor lewy (światła drogowe) |
| 14 | 7.5A Oświetlenie tablicy przyrządów, oświetlenie wnętrza, oświetlenie schowka podręcznego, oświetlenie podłokietnika, wskaźnik wyłączenia poduszki powietrznej pasażera z przodu (’12-’15), przełącznik sterowania głosowego nawigacji HFL (’12-’15)), HFL (’12) – ’15), włącznik oświetlenia wnętrza, HomeLink |
| 15 | 15A ’09-’10: Światła postojowe, oświetlenie tablicy rejestracyjnej, przekaźnik światła przyczepy |
| 10A ’11-’15: Światła postojowe, oświetlenie tablicy rejestracyjnej, przekaźnik światła przyczepy | |
| 16 | 15A Reflektor prawy (światła mijania) |
| 17 | 15A Reflektor lewy (światła mijania) |
| 18 | 20A Światła do jazdy dziennej, moduł elektroniki nadwozia (MICU) |
| 19 | 15A Światła postojowe, moduł elektroniki nadwozia (MICU), bezpieczniki (skrzynka bezpieczników w kabinie pasażerskiej): nr 14, 15 |
| 20 | 7,5A System monitorowania ciśnienia w oponach (TPMS), tylne światło przeciwmgielne |
| 21 | 20A Światła mijania, moduł elektroniki nadwozia (MICU) |
| 22 | 7,5A Jednostka sterująca silnika – PCM (VBSOL2) |
| 23 | Rozrusznik 7,5 A (STRLD), moduł sterujący silnika (PCM) |
| 24 | – |
| 25 | – |
| 26 | 20A Elektryczne sterowanie szyb kierowcy, Jednostka sterująca elektrycznie sterowanymi szybami (’09-’11), Jednostka sterująca korpusu drzwi (MCU) (’12-’15) |
| 27 | Opcja 20A |
| 28 | 20A Łukasz |
| 29 | 20A Zamek centralny, moduł elektroniki nadwozia (MICU) |
| 30 | 20A Regulator szyby pasażera z przodu |
| 31 | Wzmacniacz systemu audio 30A |
| 32 | 20A Tylne prawe okno elektryczne |
| 33 | 20A Tylne lewe okno elektryczne |
| 34 | – |
| 35 | Audio 10 A, aktywny tempomat, przekaźnik bagażnika, przekaźnik konsoli środkowej nr 1 / №2, przekaźnik przedniego gniazda zasilania, zestaw głośnomówiący, mikrofon do HFL/nawigacji/ANC (turystyczna), elektromagnes blokady kluczyka, elektronika jednostki nadwozia (MICU), wyświetlacz, Złącze USB, aktywny system redukcji szumów, moduł interfejsu |
| 36 | Lusterka 10 A, falownik prądu przemiennego, przekaźnik sprzęgła sprężarki klimatyzacji, elektrochromatyczne lusterko wsteczne/monitor lusterka wstecznego, jednostka sterująca HVAC, przekaźnik ogrzewania przednich siedzeń, przekaźnik sterujący wentylatora chłodzącego (dioda), przekaźnik nagrzewnicy przedniej, przekaźnik podgrzewanych siedzeń drugiego rzędu, opcjonalnie złącze, moduł sterujący podnośnikiem szyb (’09-’11), przekaźnik wentylatora chłodzącego (dioda), przekaźnik nagrzewnicy tylnej, moduł sterowania klimatyzacją pasażera z tyłu, przekaźnik podgrzewanej szyby tylnej, przekaźnik elektryczny przyczepy, moduł elektroniki nadwozia drzwi (MCU) (’12 -’15) |
| 37 | 7,5 A Światła do jazdy dziennej, moduł elektroniki nadwozia (MICU) |
| 38 | 30A Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, moduł elektroniki nadwozia (MICU) |
| – | 7,5A Rozrusznik, wyłącznik zapłonu (ST), zdalny rozruch silnika, moduł sterujący silnika (PCM) |
Na górze urządzenia można zainstalować 3 przekaźniki.
Schemat
Opis
| R1 | Elektryczne szyby |
| R2 | Pompa paliwa (główna PGM-FI 2) |
| R3 | Rozrusznik nr 1 |
Dodatkowe elementy

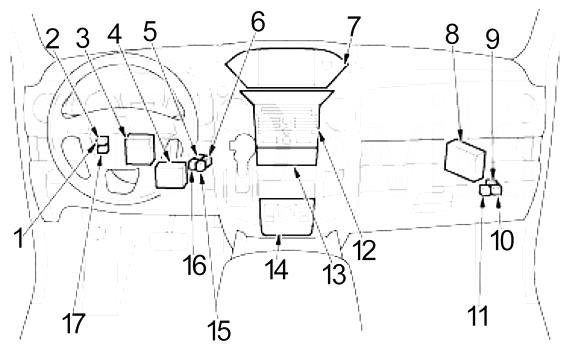

Rysunek poglądowy
Przeznaczenie
- 11-15: Przekaźnik szyby pokrywy bagażnika
- 09-10: Przekaźnik szyby pokrywy bagażnika
- Sterownik świateł pozycyjnych i świateł cofania
- Automatyczna jednostka sterująca oświetleniem
- Przekaźnik 4WD (VTM-4)
- Przekaźnik gniazda przedniego
- Jednostka sterująca wyświetlaczem (audio/nawigacja/klimatyzacja)
- Jednostka sterująca mocowania silnika
- Przekaźnik świateł drogowych
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik gniazda w bagażniku
- Jednostka sterująca dźwiękiem
- Jednostka sterująca klimatem
- Panel sterowania nawigacją
- Przekaźnik zapłonu (Acc Cut)
- Przekaźnik zapłonu (IG2)
- Przekaźnik rozrusznika nr 2
Komora silnika
Lokalizacja

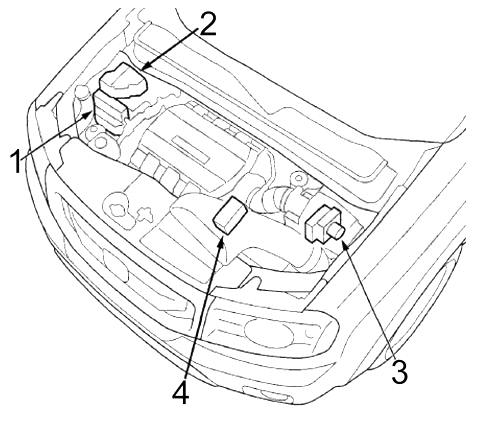

Rysunek poglądowy
Oznaczenie
- Moduł sterujący silnika (PCM)
- Skrzynka bezpieczników i przekaźników
- Kontrola stabilności pojazdu (VSA)
- Skrzynka bezpiecznikowa
Skrzynka bezpieczników i przekaźników

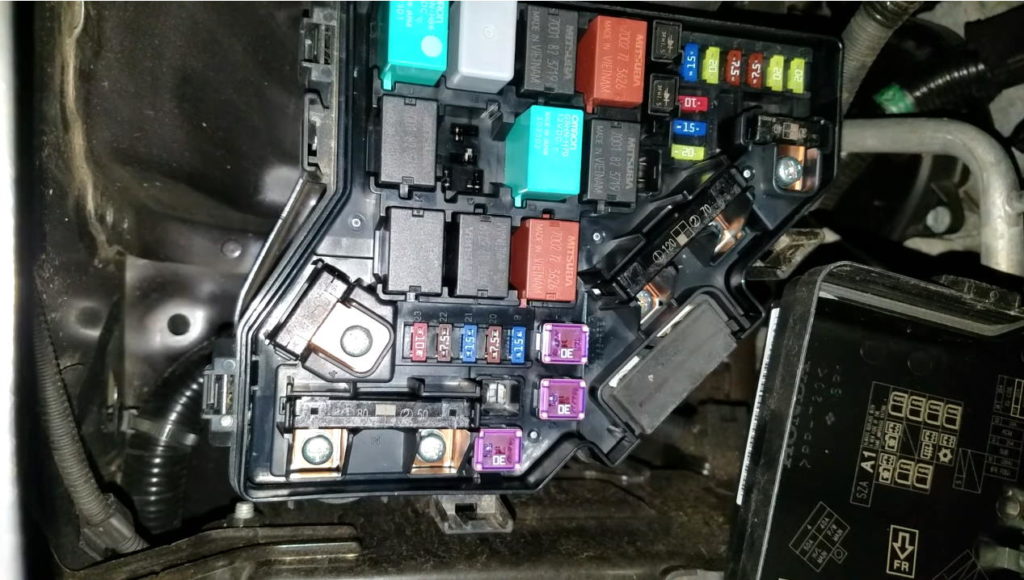

Pod maską, po prawej stronie, pod pokrywą ochronną, znajduje się główna skrzynka bezpieczników i przekaźników.

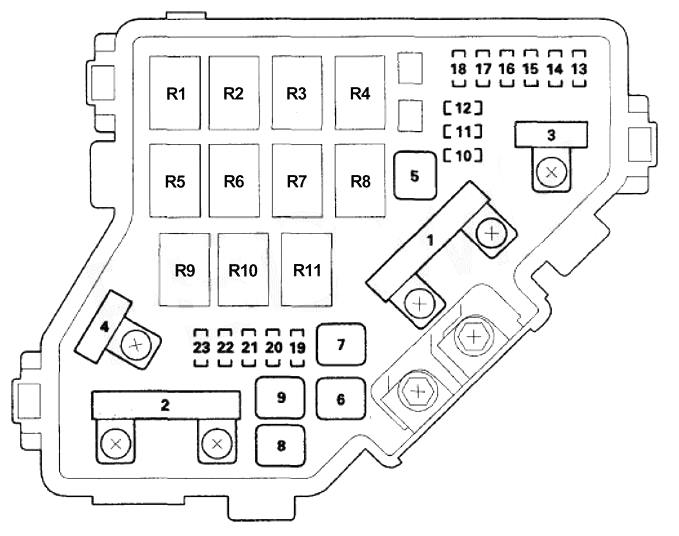

Schemat
Przeznaczenie
| 1 | Bezpiecznik główny 120A |
| 2 | Wyłącznik zapłonu 50A (BAT), rozrusznik (przekaźnik rozrusznika nr 1 i №2), bezpiecznik (skrzynka bezpieczników pasażera): nr 23 |
| Bezpieczniki 80A (wewnętrzna skrzynka bezpieczników): № 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30A ’12-’15: Jednostka sterująca falownika AC |
| 40A ’12-’15: Nagrzewnica przednia (przekaźnik nagrzewnicy przedniej) | |
| 4 | Bezpieczniki 50A (wewnętrzna skrzynka bezpieczników): nr 18, 19, 20, 21 |
| Przekaźnik podnośnika szyby 40A, bezpiecznik (skrzynka bezpieczników pasażera): № 24, 25, 26, 30, 32, 33 | |
| 5 | – |
| 6 | Wentylator klimatyzacji 30 A (przekaźnik wentylatora klimatyzacji) |
| 7 | 30A Wentylator chłodzący (przekaźnik wentylatora chłodzącego) |
| 8 | 30A Ogrzewana tylna szyba (przekaźnik podgrzewanej tylnej szyby) |
| 9 | 40A ’09-’11: Nagrzewnica przednia (przekaźnik nagrzewnicy przedniej) |
| 10 | 20A Światło przeciwmgielne |
| 11 | 15 A Przekaźnik pomocniczy ECM, przedni stosunek powietrza do paliwa (A/F), przednia wtórna podgrzewana sonda lambda (HO2S), tylny czujnik stosunku powietrza do paliwa (A/F), tylna wtórna podgrzewana sonda tlenu (HO2S), układ kontroli emisji par (EVAP) (’12-’15), bezpiecznik (skrzynka bezpieczników w komorze silnika): nr 15 |
| 12 | Moduł sterujący mocowania silnika 10A (ACM) |
| 13 | 20A Fotel pasażera elektrycznie sterowany (odchylenie oparcia) |
| 14 | 20A Elektryczny fotel pasażera z przodu (ruch wzdłużny) |
| 15 | Przekaźnik wentylatora 7,5AA/C (dioda) |
| 16 | 20A ’09-’11: Przekaźnik świateł drogowych |
| 7,5A ’12-’15: Jednostka sterująca silnika – PCM (VBUM) | |
| 17 | 20A System audio, mikrofon do systemów HFL/Nawigacja/ANC (Touring). |
| 18 | 15A Przekaźnik cewki zapłonowej, cewki zapłonowe |
| 19 | 15A Przekaźnik modułu sterującego silnika (PGM-FI) nr 1: czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP), przekaźnik przepustnicy (ETCS), wtryskiwacze, czujnik masowego przepływu powietrza (MAF), moduł sterujący silnika – PCM, Przekaźnik modułu sterującego silnika (PGM-FI) nr 2 (pompa paliwa) |
| 20 | 7.5AA/C Sprzęgło sprężarki A/C (przekaźnik sprzęgła sprężarki klimatyzacji) |
| 21 | 15A Przekaźnik przepustnicy (ETCS) |
| 22 | 10A ’09-’11: Oświetlenie wewnętrzne, Oświetlenie przedziału bagażowego, Oświetlenie lusterka przeciwsłonecznego, Lampki na drzwiach, Złącze opcji, Moduł HomeLink, Oświetlenie włącznika zapłonu |
| 7,5 A ’12-’15: Oświetlenie wewnętrzne, Oświetlenie przedziału bagażowego, Oświetlenie lusterka przeciwsłonecznego, Lampki na drzwiach, Złącze opcji, Moduł HomeLink, Oświetlenie włącznika zapłonu | |
| 23 | Wyświetlacz 10A, złącze diagnostyczne (DLC), zestaw wskaźników, zestaw głośnomówiący, elektrycznie sterowane lusterka, elektrycznie sterowane siedzenia, moduł sterujący elektrycznie sterowanej pokrywy bagażnika, moduł sterowania elektrycznie sterowanymi szybami (’09-’11), system rozrywki dla pasażerów z tyłu, nawigacja, system audio, aktywny poziom hałasu Anulowanie (’12-’15), mikrofon do systemów nawigacji HFL-ANC (’12-’15), jednostka sterująca immobilizera (’12-’15) jednostka sterująca nadwozia drzwi (MCU) (’12-’15), Złącze USB (’12-’15) |
| Przekaźnik | |
| R1 | Sterowanie wentylatorem |
| R2 | Poduszki silnika (ACM) |
| R3 | Dodatkowy przekaźnik sterownika silnika (PGM-FI Sub) |
| R4 | Cewki zapłonowe |
| R5 | Wentylator klimatyzatora |
| R6 | Przedni grzejnik |
| R7 | Ogrzewanie tylnej szyby |
| R8 | Sprzęgło sprężarki klimatyzacji |
| R9 | Wentylator chłodzący |
| R10 | Korpus przepustnicy (ETCS) |
| R11 | Jednostka sterująca silnika (PGM-FI główny nr 1) |
Skrzynka bezpiecznikowa

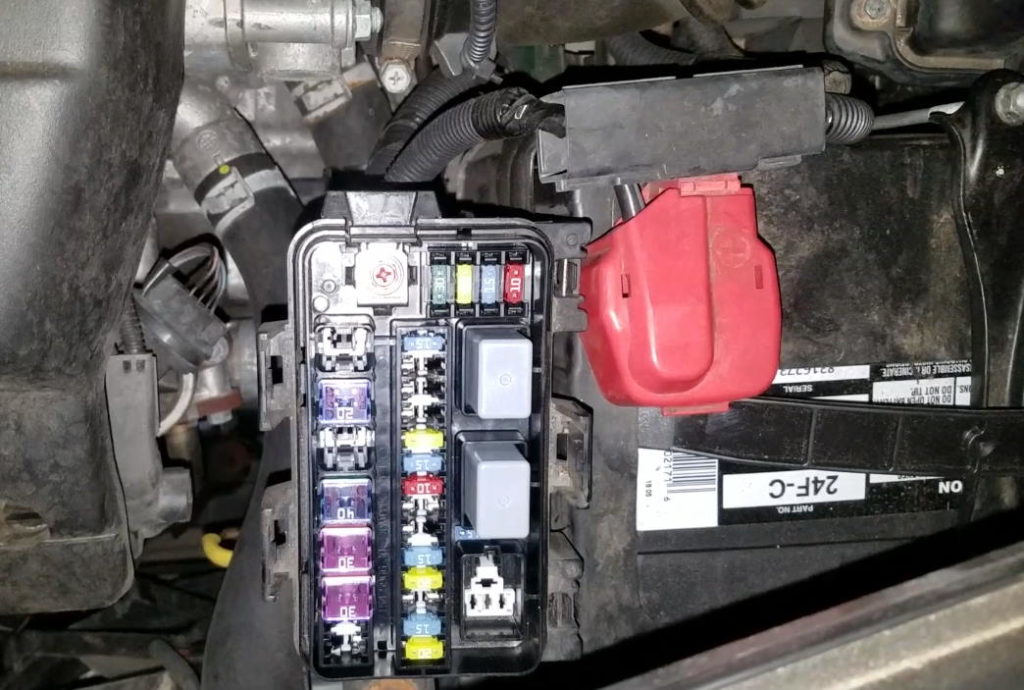

Kolejna skrzynka bezpieczników jest zainstalowana obok akumulatora. Zamykana jest także pokrywą ochronną.
Sprawdź przeznaczenie elementów za pomocą diagramów na okładkach pudełek.

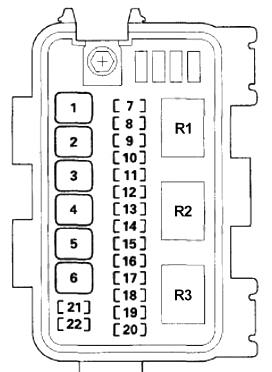

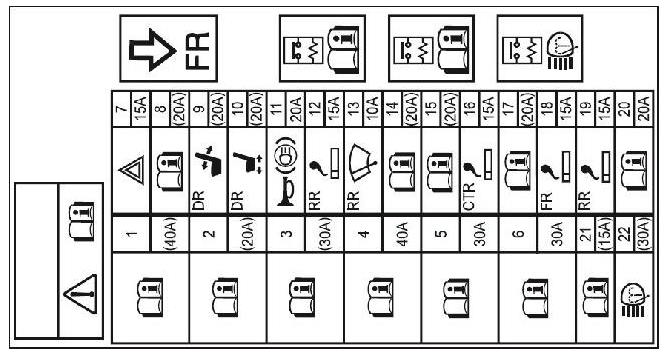

Schemat z pokrywy pudełka
Schemat
Oznaczenie
| 1 | Zasilanie tylnej klapy 40A |
| 2 | 20A Układ napędu na wszystkie koła (VTM-4) |
| 3 | Bezpieczniki 30A (skrzynka bezpieczników w bagażniku): nr 1, 2, 3, 4 |
| 4 | Program stabilności pojazdu 40A (VSA) |
| 5 | 30A Przekaźnik ogrzewania tylnego |
| 6 | Program stabilności pojazdu 30A (VSA) |
| 7 | 15A Kierunkowskazy/światła awaryjne, moduł elektroniki nadwozia (MICU) |
| 8 | 20A Zasilanie tylnej klapy zamknięte |
| 9 | 20A Fotel kierowcy elektrycznie (pochylenie oparcia, regulacja wysokości) |
| 10 | 20A Elektryczny fotel kierowcy (ruch wzdłużny) |
| 11 | 20A Czujnik położenia pedału hamulca, światła stopu, dodatkowe światło stopu, moduł elektroniki nadwozia (MICU), moduł sterujący silnika (PCM), moduł sterujący przyczepy, układ hamulcowy przyczepy |
| 12 | Gniazdo 15A na konsoli środkowej nr 2 |
| 13 | 10A Wycieraczka tylna |
| 14 | 20A Układ hamulcowy przyczepy |
| 15 | Przetwornica prądu przemiennego 20 A, jednostka sterująca ogrzewaniem siedzeń (’12-’15) |
| 16 | Gniazdo 15A na konsoli środkowej nr 1 |
| 17 | Układ ładowania akumulatora przyczepy 20A |
| 18 | Gniazdo 15A przednie (zapalniczka) |
| 19 | 15A Gniazdo w bagażniku |
| 20 | 20A Szkło pokrywy bagażnika |
| 21 | 15A Podgrzewane tylne siedzenia |
| 22 | Spryskiwacz reflektorów 30A |
| Przekaźnik | |
| R1 | Wycieraczka tylna nr 1 (do przodu) |
| R2 | Wycieraczka tylna nr 2 (tylna) |
| R3 | – |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 12, 16, 18 i 19.
Bagażnik
Lokalizacja

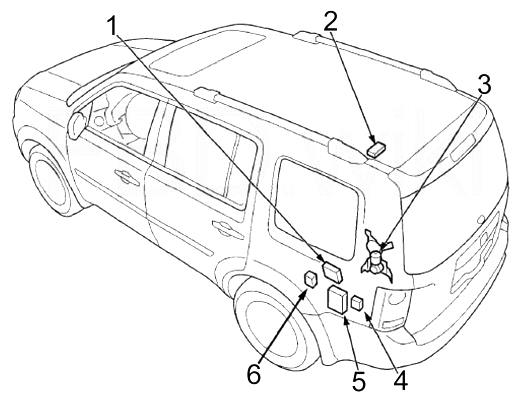

Rysunek poglądowy
Opis
- Sterownik zasilania pokrywą bagażnika
- Jednostka sterująca kompasem
- Elektryczna pokrywa bagażnika
- Jednostka sterująca oświetleniem przyczepy
- Jednostka sterująca napędem na wszystkie koła (VTM-4)
- Skrzynka bezpiecznikowa
Skrzynka bezpiecznikowa

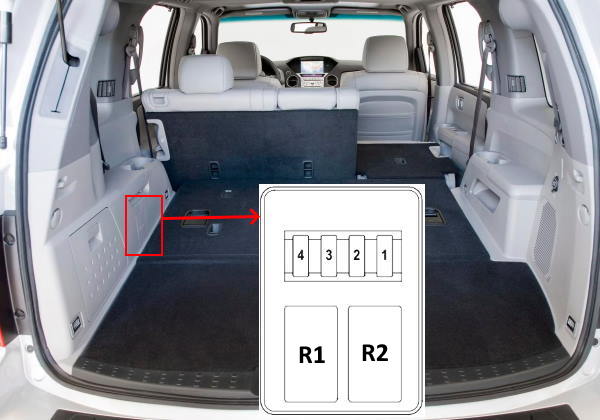

Urządzenie to znajduje się po lewej stronie, aby uzyskać do niego dostęp, należy zdjąć osłonę zabezpieczającą.
Schemat
Przeznaczenie
| 1 | 7,5A Kierunkowskazy/alarmy przyczepy |
| 2 | Światła cofania przyczepy 7,5A |
| 3 | Światła hamowania przyczepy 7,5A |
| 4 | 20A Światła obrysowe przyczepy |
| Przekaźnik | |
| R1 | Zapłon (przyczepa) |
| R2 | Oświetlenie przyczepy |
