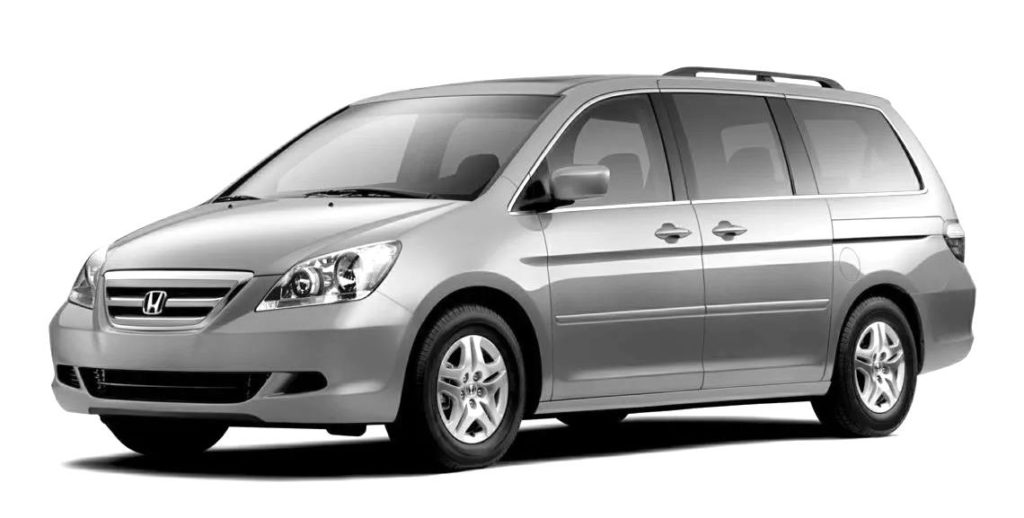

Honda Odyssey 3 generacji produkowana była w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010 z indeksami nadwozia RB1, RB2 oraz po liftingu RL3 i RL4 lub RB3, RB4 jako 4G. W tej publikacji pokażemy rozmieszczenie elektronicznych jednostek sterujących, pełny opis bezpieczników i przekaźników do Hondy Odyssey 3 4 ze schematami skrzynek bezpieczników i zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie bloków oraz przeznaczenie bezpieczników i przekaźników może różnić się od pokazanych i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents

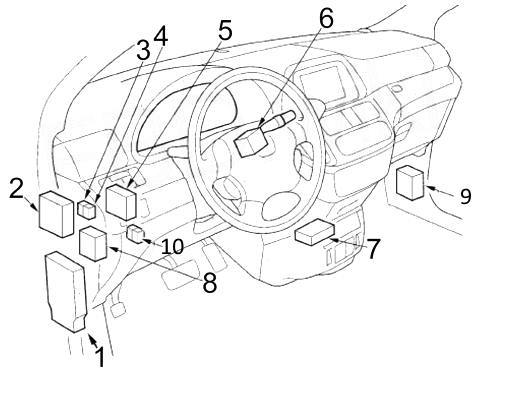

Przedział pasażerski
Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników nr 1
- Jednostka sterująca czujnika parkowania/cofania
- Przekaźnik silnika pedału (do przodu)
- Przekaźnik silnika pedału (tył)
- Automatyczna jednostka sterująca oświetleniem
- Jednostka sterująca przełącznikiem kombinowanym
- ’08-’10: Jednostka sterująca zestawem głośnomówiącym (HandsFreeLink)
- ’08-’10: Jednostka sterująca światłami do jazdy dziennej (DRL).
- Skrzynka bezpieczników i przekaźników nr 2
- Przekaźnik otwierania/zamykania okna dachowego

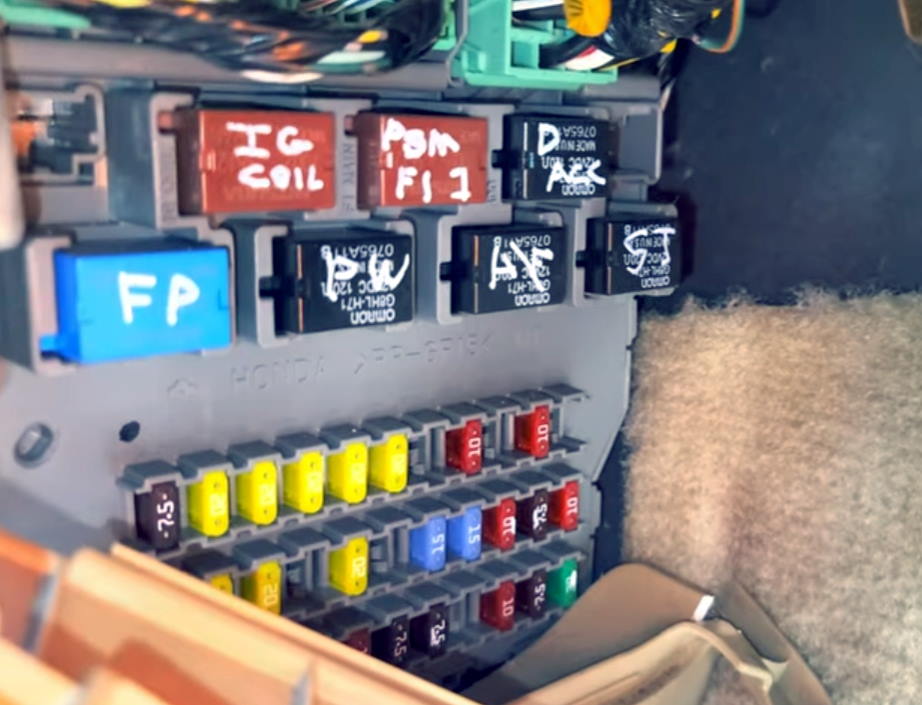

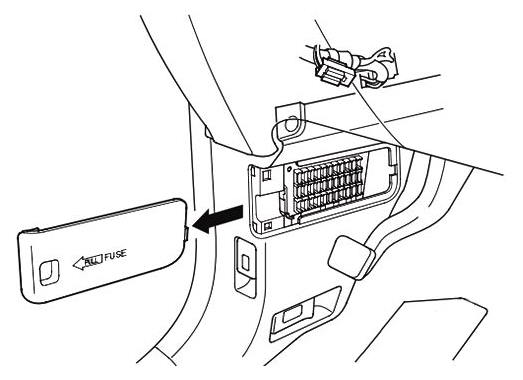

Skrzynka bezpieczników i przekaźników nr 1
Pod deską rozdzielczą na stojaku, po stronie kierowcy, znajduje się pierwsza skrzynka z bezpiecznikami i przekaźnikami.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 7.5A ’08-’10: System monitorowania ciśnienia w oponach (TPMS) |
| 2 | 15A Cewki zapłonowe, moduł sterujący silnika i skrzyni biegów (PCM), przekaźnik modułu sterującego silnika (główny) |
| 3 | 10A Przekaźnik świateł do jazdy dziennej (DRL), jednostka sterująca światłami do jazdy dziennej (’08-’10), moduł elektroniki nadwozia (MICU) |
| 4 | Czujniki stosunku powietrza do paliwa (A/F) 15A, podgrzewane czujniki tlenu (HO2S) |
| 5 | 10A System audio, jednostka sterująca nawigacją, odbiornik XM, odtwarzacz DVD |
| 6 | 7,5A Oświetlenie wnętrza, oświetlenie bagażnika, lampki w drzwiach |
| 7 | 7,5 A Przełącznik kombinowany, moduł elektroniki nadwozia drzwi, moduł elektroniki nadwozia (MICU), moduł elektroniki nadwozia tylnego, zestaw wskaźników, jednostka sterująca immobilizera (odbiornik), wyświetlacz, jednostka sterująca nawigacją, jednostka sterująca zasilaniem drzwi przesuwnych lewych/prawych, jednostka sterująca mocy tylnej klapy jednostka sterująca, jednostka sterująca elektrycznie sterowanego fotela, jednostka sterująca systemem głośnomówiącym (HandsFreeLink) (’08-’10), Imoes (’08-’10), elektrycznie sterowane lusterka (’08-’10 – Touring) |
| 8 | – |
| 9 | 10A ’05-’07: Gniazdo zasilania, strona kierowcy |
| 15A ’08-’10: Gniazdo zasilania, strona kierowcy | |
| 10 | 7,5A Jednostka sterująca poduszką powietrzną (SRS), system wykrywania zajętości przedniego siedzenia pasażera (OPDS/ODS). Wskaźnik wyłączenia poduszki powietrznej pasażera z przodu |
| 11 | 30A Wycieraczka przednia |
| 12 | 15A Gniazdo tylne, oświetlenie bagażnika |
| 13 | 20A Elektryczne lewe drzwi przesuwne |
| 14 | Fotel elektryczny 20A |
| 15 | 20A Przekaźnik pedału mocy |
| 16 | Fotel elektryczny 20A |
| 17 | Zasilanie tylnej klapy 20A |
| 18 | 15A Alternator, czujnik położenia pedału hamulca, czujnik obciążenia elektrycznego (ELD), układ EVAP, jednostka sterująca VSA i modulator ciśnienia, jednostka sterująca silnika i skrzyni biegów – PCM (VBSOL i IG1 ACC) |
| 19 | 15A Pompa paliwa, jednostka sterująca immobilizera (zbiornik), jednostka sterująca silnika i skrzyni biegów – PCM (IG1), Imoes (’08-’10) |
| 20 | 10A Tylna wycieraczka i spryskiwacz |
| 21 | Zestaw wskaźników 7,5 A, elektromagnes blokady zmiany biegów, moduł elektroniki nadwozia (MICU), moduł elektroniki nadwozia tylnego, system automatycznego oświetlenia, przełącznik zespolony, asystent parkowania, elektrohydrauliczna jednostka sterująca poduszek powietrznych, elektrycznie sterowane lusterka, elektrycznie sterowane lewe/prawe drzwi przesuwne, elektrycznie sterowana tylna klapa Moduł sterujący, moduł sterujący elektrycznie sterowanego siedzenia, system monitorowania ciśnienia w oponach (TPMS), światła do jazdy dziennej, moduł sterujący kompasem |
| 22 | 10A Jednostka sterująca poduszką powietrzną (SRS) |
| 23 | 7,5 A Dioda wentylatora płynu chłodzącego silnika, moduł sterujący silnika i skrzyni biegów – PCM (LAF R) |
| 24 | 20A Tylne lewe okno elektryczne |
| 25 | 20A Tylne prawe okno elektryczne |
| 26 | 20A Przednie okno pasażera |
| 27 | 20A Elektryczna szyba kierowcy, elektronika korpusu drzwi |
| 28 | 20A Przekaźnik otwierania/zamykania okna dachowego |
| 29 | – |
| 30 | Lusterka 10 A, falownik AC, system automatycznego oświetlenia, pedał zasilania, panel sterowania klimatyzacją/klimatyzacją, przekaźnik nagrzewnicy, moduł sterujący silnikiem i skrzynią biegów — PCM (FAN L i ACC L), tylny moduł sterujący klimatyzacją/klimatyzacją, recyrkulacja system, automatycznie przyciemniające się lusterko wsteczne (’07-’10), wyświetlacz kamery cofania (’07-’10), bezpiecznik: #2 |
| 31 | 15A ’08-’10: Moduł sterujący silnika i skrzyni biegów (PCM) |
| 32 | Audio 10 A, aktywna kontrola hałasu, wzmacniacz audio, tylny system rozrywki, gniazdo zasilania kierowcy/pasażera, wyświetlacz, jednostka sterująca nawigacją, moduł elektroniki nadwozia (MICU), jednostka sterująca zestawu głośnomówiącego (’08-’10)) |
| 33 | – |
| 7.5A ’08-’10: Moduł sterujący silnika i skrzyni biegów (PCM), sygnał rozrusznika | |
| Przekaźnik | |
| R1 | Wskaźniki zagrożenia i kierunku |
| R2 | Cewki zapłonowe |
| R3 | Jednostka sterująca silnika (PGM-FI nr 1) |
| R4 | Gniazdo po stronie kierowcy |
| R5 | Pompa paliwa (PGM-FI nr 2) |
| R6 | Elektryczne szyby |
| R7 | Jednostka sterująca silnika (przekaźnik pomocniczy PGM-FI) |
| R8 | Rozrusznik |
Za działanie zapalniczki odpowiada bezpiecznik nr 9.

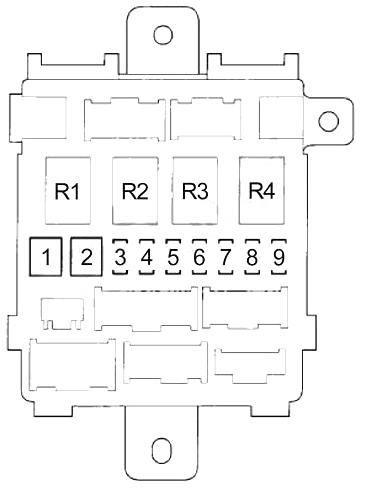

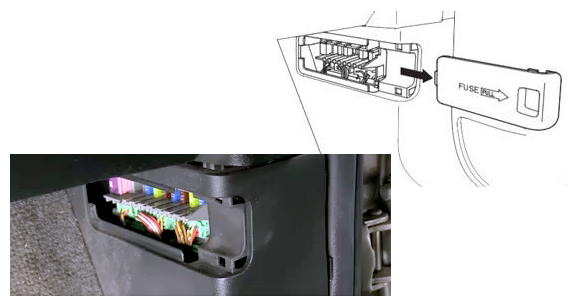

Skrzynka bezpieczników i przekaźników nr 2
Druga skrzynka bezpieczników i przekaźników znajduje się pod panelem po stronie pasażera. Zamykana jest także pokrywą ochronną.
Schemat
Oznaczenie
| 1 | 30A Przekaźnik ogrzewania tylnego |
| 2 | – |
| 3 | 15A Przekaźnik przepustnicy (ETCS) |
| 4 | 20A Zamek centralny, moduł elektroniki nadwozia (MICU) |
| 5 | – |
| 6 | 15A Podgrzewane przednie siedzenia |
| 7 | 7,5A Oświetlenie wnętrza, system audio, wyświetlacz, jednostka sterująca nawigacją, oświetlenie popielniczki, tempomat, panel klimatyzacji, elektrycznie przesuwane drzwi, odtwarzacz DVD, oświetlenie schowka podręcznego, system rozrywki dla pasażerów z tyłu |
| 8 | 20A Napęd elektryczny drzwi przesuwnych prawych |
| 9 | 10A ’05-’07: Wyjście po stronie pasażera |
| Przekaźnik | |
| R1 | Poduszki silnika elektrohydrauliczne |
| R2 | Korpus przepustnicy (ETCS) |
| R3 | Podgrzewane siedzenia |
| R4 | ’05-’07: Wylot po stronie pasażera |

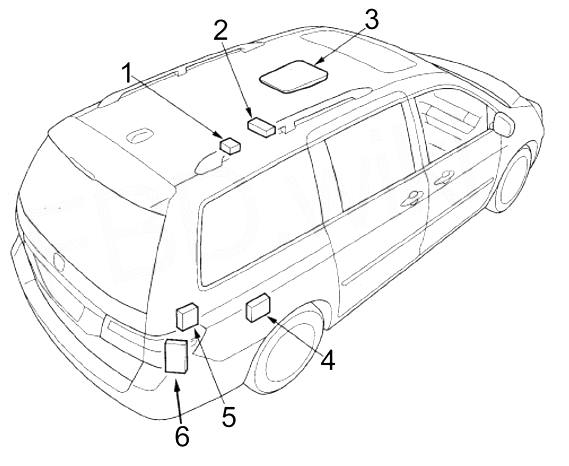

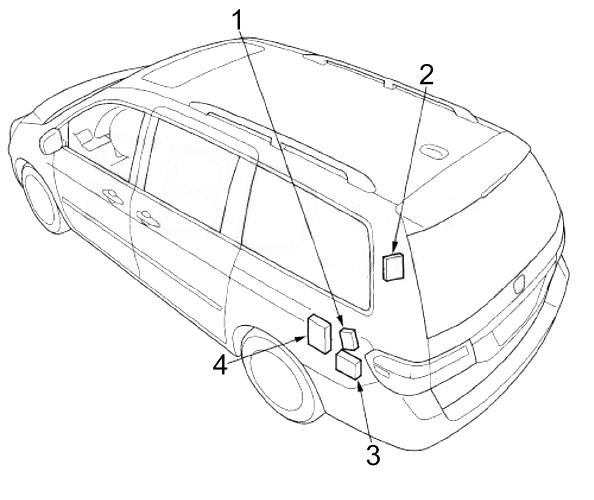

Dodatkowe elementy
Rysunek poglądowy
Opis
- Falownik prądu przemiennego
- Jednostka sterująca elektryczną klapą tylną
- Elektryczna jednostka sterująca lewych drzwi przesuwnych
- Odbiornik XM
Schemat
Przeznaczenie
- Jednostka sterująca kompasem
- Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS).
- System rozrywki dla pasażerów z tyłu
- Elektryczny sterownik drzwi przesuwnych prawych
- Tylna jednostka sterująca klimatyzacją
- Moduł elektroniki tylnego nadwozia (MICU) (przekaźnik tylnej nagrzewnicy)

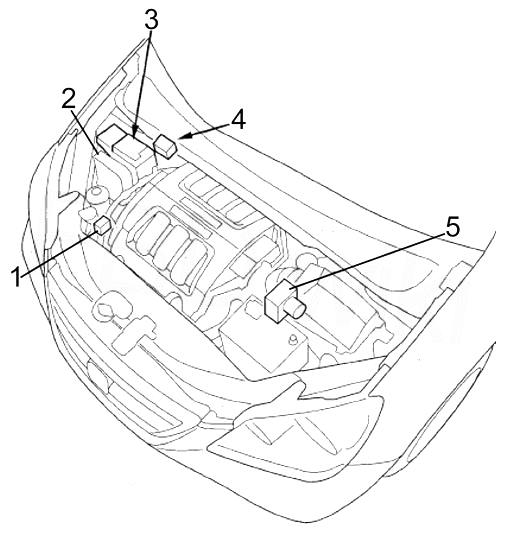

Komora silnika
Lokalizacja
Rysunek poglądowy
Oznaczenie
- Skrzynka przekaźników
- Moduł sterujący silnika i skrzyni biegów (PCM)
- Skrzynka bezpieczników i przekaźników
- Skrzynka bezpiecznikowa
- Jednostka sterująca i modulator ciśnienia VSA
Skrzynka przekaźników
Schemat
Przeznaczenie
| R1 | Kanada (’05-’06): Sterowanie wentylatorami |
| Kanada (’07-’10): Światło przeciwmgielne | |
| R2 | – |
| R3 | USA: Światło przeciwmgielne |
| Kanada: Światła do jazdy dziennej | |
| R4 | światła przeciwmgielne |
| Kanada (’07-’10): Sterowanie wentylatorami |

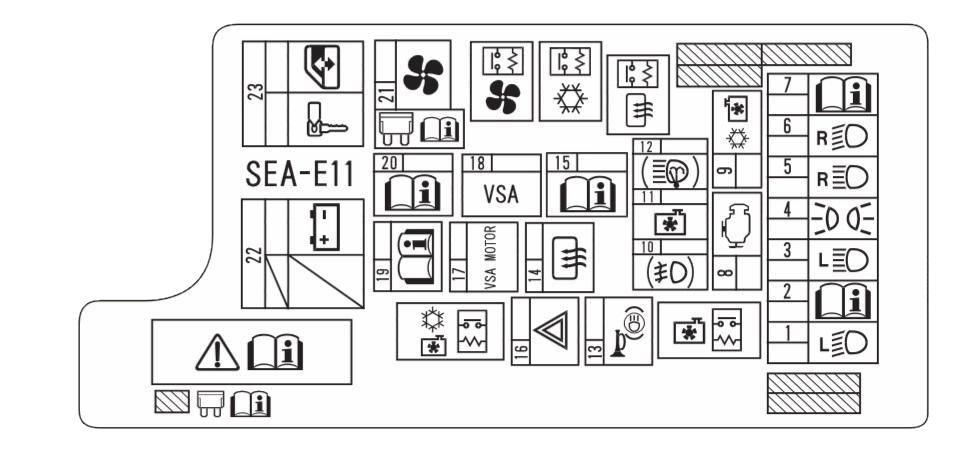

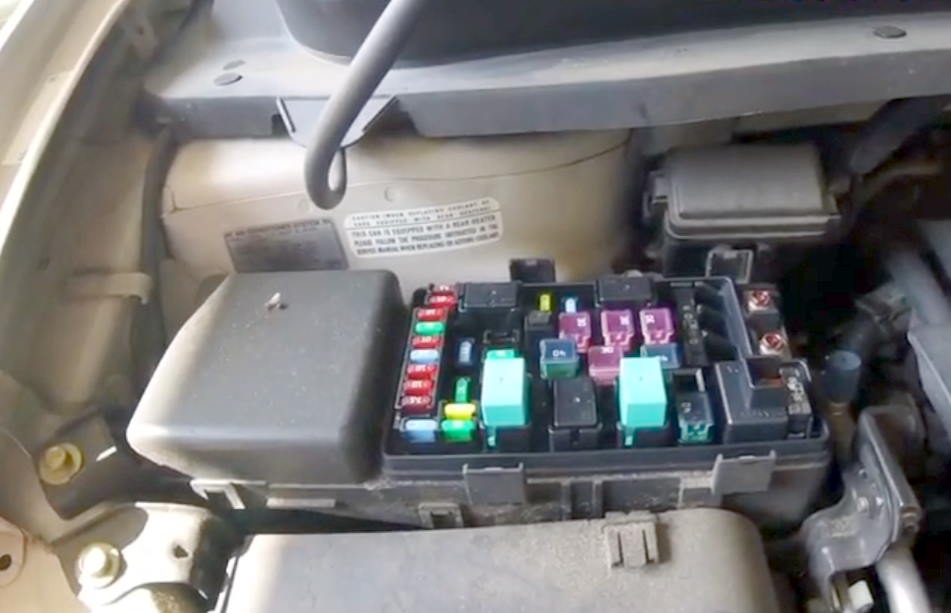

Skrzynka bezpieczników i przekaźników
Znajduje się pod maską po prawej stronie komory silnika.
Sprawdź rozmieszczenie elementów na podstawie swoich diagramów na okładce pudełek.
Schemat
Opis
| 1 | 10A Reflektor lewy (światła mijania) |
| 2 | 30A Ogrzewana tylna szyba |
| 3 | 10A Reflektor lewy (światła drogowe) |
| 4 | 15A Światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, złącze przyczepy, bezpiecznik: nr 7 |
| 5 | 10A Prawy reflektor (światła drogowe) |
| 6 | 10A Reflektor prawy (światła mijania) |
| 7 | Światła cofania 7,5A |
| 8 | Złącze diagnostyczne 15 A (DLC), moduł sterujący silnika i skrzyni biegów (PCM), przekaźnik modułu sterującego silnika (PGM-FI nr 1), przekaźnik pompy paliwa (PGM-FI nr 2), czujnik położenia wałka rozrządu (CMP), wał czujnika położenia wału korbowego (CKP) A/B, wtryskiwacze, bezpiecznik: nr 23 |
| 9 | 30A Wentylator klimatyzacji |
| 10 | – |
| 11 | 30A Przekaźnik sterujący wentylatorem chłodzącym, wentylator chłodzący |
| 12 | 7,5A Sprzęgło sprężarki klimatyzacji |
| 13 | 20A Światła stop, klakson (wysoki/niski ton), wyłącznik zapłonu, czujnik położenia pedału hamulca |
| 14 | 30A Ogrzewana tylna szyba, moduł elektroniki tylnej części nadwozia (MICU) |
| 15 | Bezpieczniki 40A (skrzynka bezpieczników w kabinie nr 1): nr 5, 6, 7, 8, 9; bezpieczniki (skrzynka bezpieczników w komorze silnika) nr 7 |
| 16 | 15A Przekaźnik alarmu i wskaźnika, złącze przyczepy (YOP) |
| 17 | 30A Jednostka sterująca i modulator ciśnienia VSA |
| 18 | 30A Jednostka sterująca i modulator ciśnienia VSA |
| 19 | Bezpieczniki 30 A (skrzynka bezpieczników w kabinie pasażerskiej nr 1): nr 1, 2, 3, 4 |
| 20 | Bezpieczniki 40 A (skrzynka bezpieczników w kabinie nr 1): nr 12, 14, 15, 16, 17 |
| 21 | Grzejnik 40A |
| 22 | 120 A Alternator, bezpieczniki (skrzynka bezpieczników w komorze silnika) nr 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| Bezpieczniki 70 A (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50A Wyłącznik zapłonu |
| 50A z zabezpieczeniem przed kradzieżą: Przekaźnik podnośnika szyb, bezpieczniki (skrzynka bezpieczników w kabinie nr 1): nr 27, 28 | |
| 40A bez zabezpieczenia przed kradzieżą: Przekaźnik podnośnika szyb, bezpieczniki (skrzynka bezpieczników w kabinie pasażerskiej nr 1): nr 27, 28 | |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Wentylator klimatyzatora |
| R3 | Ogrzewanie tylnej szyby |
| R4 | Sprzęgło sprężarki klimatyzacji |
| R5 | Przedni grzejnik |

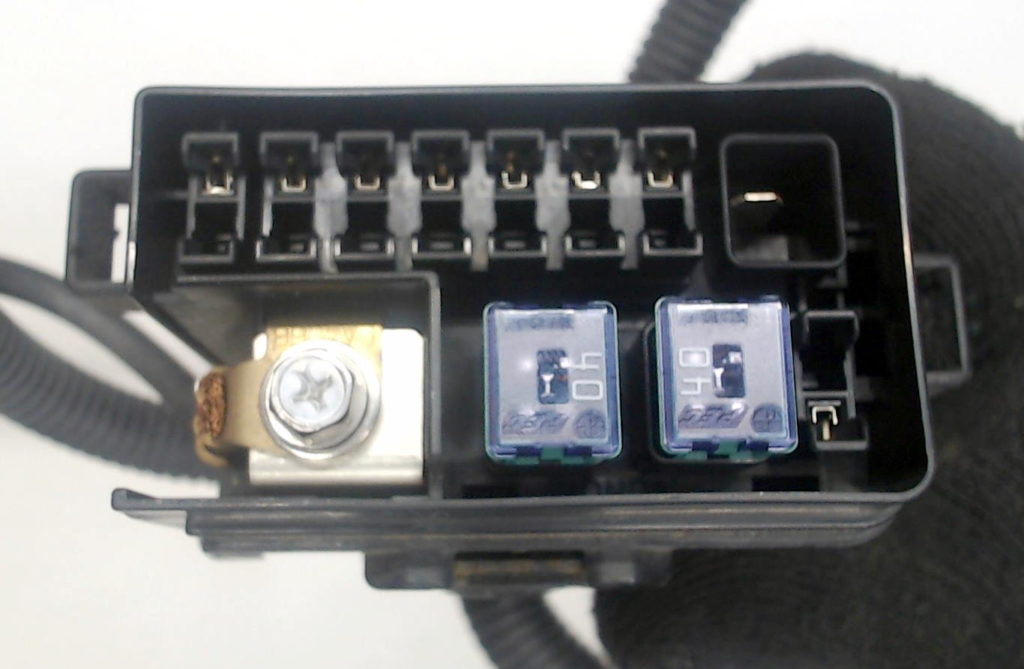

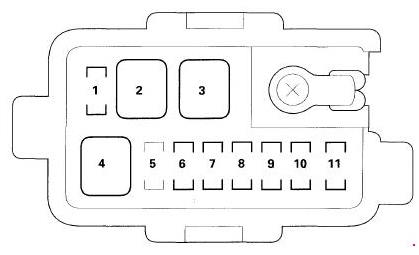

Skrzynka bezpiecznikowa
Schemat
Oznaczenie
| 1 | – |
| 2 | 40A Napęd elektryczny drzwi przesuwnych lewych |
| 3 | 40A Napęd elektryczny drzwi przesuwnych prawych |
| 4 | Zasilanie tylnej klapy 40A |
| 5 | Wzmacniacz systemu audio 20 A (system dźwięku Premium) |
| 6 | Falownik 20A |
| 7 | 10A Przekaźnik świateł przeciwmgłowych |
| 8 | 10A EX-L, Touring (3,5L J35A7): Jednostka sterująca elektrohydraulicznych poduszek silnika |
| 9 | 7.5A ’05-’07: System monitorowania ciśnienia w oponach (TPMS) |
| 20A ’08-’10: Elektryczny fotel pasażera z przodu | |
| 10 | 20A ’08-’10: Elektryczny fotel pasażera z przodu |
| 11 | System rozrywki 7,5 A z tyłu |
