Honda Logo była produkowana w latach 1996, 1997, 1998, 1999, 2000, 2001 zarówno w wersji z kierownicą po prawej, jak i lewej stronie. W tym czasie model został zaktualizowany. W naszym materiale zaprezentujemy opis bezpieczników i przekaźników Logo Hondy wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Contents
Przedział pasażerski
Lokalizacja

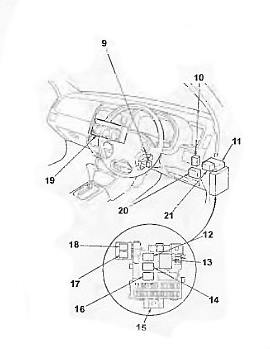

Rysunek poglądowy
Opis
- 9 – przekaźnik elektrozaworu blokady wybieraka
- 10 – przekaźnik ogrzewania tylnej szyby (modele z klimatyzacją automatyczną), sterownik centralnego zamka (modele bez zdalnego sterowania centralnym zamkiem)
- 11 – zintegrowany blok
- 12 – przekaźnik silnika wentylatora nagrzewnicy
- 13 – przekaźnik-przerywacz kierunkowskazów
- 14 – przekaźnik reflektorów nr 1
- 15 – blok montażowy pod tablicą rozdzielczą
- 16 – przekaźnik reflektorów nr 2
- 17 – przekaźnik podnośnika szyb
- 18 – przekaźnik wymiarów
- 19 – panel sterowania klimatyzacją
- 20 – blokada systemu ostrzegania o przekroczeniu prędkości (FOP)
- 21 – główny przekaźnik układu wtryskowego
Skrzynka bezpieczników i przekaźników
W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

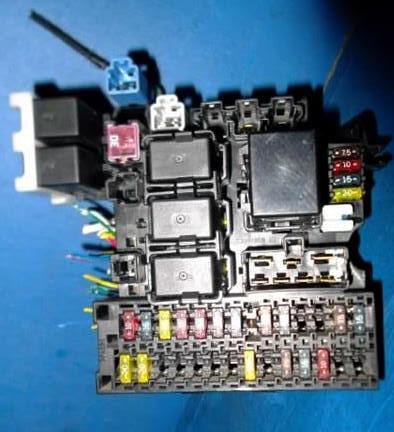

Pudełka na zdjęcia

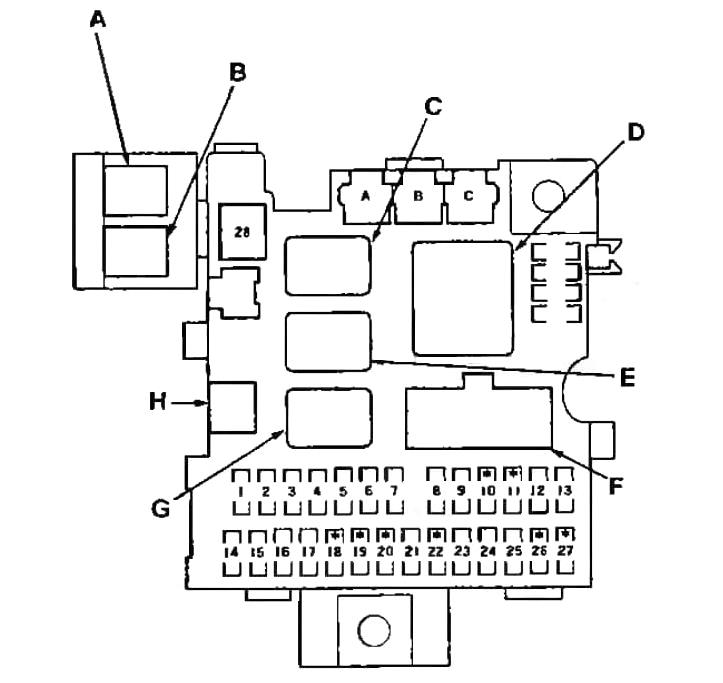

Schemat
Przeznaczenie
Typ 1 (do 11.1998)
| 1 | Jednostka sterująca SRS 10A |
| 2 | 15A Przekaźnik głównego układu wtryskowego (PGM-FI), jednostka sterująca SRS |
| 3 | 20A Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej |
| 4 | 10A Silnik wycieraczki tylnej szyby, pompa spryskiwacza tylnej szyby, przekaźnik podnośnika szyby tylnej |
| 5 | Przekaźnik 10A – przerywacz kierunkowskazów, lampa cofania, jednostka zintegrowana |
| 6 | Zestaw wskaźników 7,5 A, przekaźnik elektromagnetyczny blokady zmiany biegów, alternator, moduł ostrzegania o nadmiernej prędkości (FOP) |
| 7 | 15A Cewki zapłonowe |
| 8 | 7,5A Sterownik silnika, główny przekaźnik układu wtryskowego (PGM-FI) |
| 9 | 7,5 A Przekaźnik zapalniczki samochodowej, jednostka systemu audio, jednostka systemu nawigacji |
| 10 | Przekaźnik silnika wentylatora skraplacza 7,5 A, przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji, przekaźnik silnika wentylatora nagrzewnicy, przekaźnik silnika wentylatora chłodzącego, wskaźnik włącznika klimatyzacji, przełącznik regulacji lusterka, modulator ciśnienia BS |
| 11 | 15A Ogrzewanie tylnej szyby, kontrolka włącznika ogrzewania tylnej szyby |
| 12 | – |
| 13 | – |
| 14 | 20A Silnik wentylatora skraplacza, sprzęgło magnetyczne sprężarki klimatyzacji (po stronie przekaźnika) |
| 15 | 15A Przekaźnik głównego układu wtryskowego (PGM-FI) |
| 16 | 15A Silnik wentylatora chłodzącego (po stronie przekaźnika) |
| 17 | Zapalniczka 15A |
| 18 | 7,5 A Lampa wewnętrzna, jednostka zintegrowana, jednostka systemu audio, złącze diagnostyczne, jednostka systemu nawigacji, jednostka sterująca silnika |
| 19 | 20A Podnośnik szyby przedniej, drzwi pasażera |
| 20 | 20A Drzwi kierowcy sterowane elektrycznie |
| 21 | – |
| 22 | 20A Jednostka sterująca centralnym zamkiem |
| 23 | 7,5A Wymiary, oświetlenie |
| 24 | 10A Lewy reflektor |
| 25 | 10A Reflektor prawy, kierunkowskaz świateł drogowych |
| 26 | Przekaźnik 10A – wyłącznik kierunkowskazów |
| 27 | 10A Światła stop, klakson, przekaźnik klaksonu (modele z pasywnym systemem bezpieczeństwa), elektrozawór blokady kluczyka zapłonu, elektrozawór blokady wybieraka biegów, modulator ciśnienia ABS, jednostka sterująca automatycznej skrzyni biegów (CVT) |
| 28 | 30A Silnik wentylatora nagrzewnicy (po stronie przekaźnika) |
| Przekaźnik | |
| A | Przekaźnik elektromagnetyczny blokady zmiany biegów |
| B | Przekaźnik okna elektrycznego |
| C | Przekaźnik silnika wentylatora nagrzewnicy |
| D | Przekaźnik-przerywacz kierunkowskazów |
| mi | Przekaźnik klaksonu |
| F | Blokada zapłonu |
| G | Przekaźnik zapalniczki samochodowej |
| H | Główna wiązka przewodów SRS |
Za zapalniczkę odpowiada bezpiecznik nr 17 przy 15A.
Typ 2 (od 11.1998)
| 1 | Jednostka sterująca 10A SRS (VA) |
| 2 | 15A Jednostka sterująca SRS (VB), główny przekaźnik wtrysku (PGM-FI) |
| 3 | 20A Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej |
| 4 | 10A Silnik wycieraczki tylnej szyby, pompa spryskiwacza tylnej szyby, przekaźnik podnośnika szyby tylnej |
| 5 | Przekaźnik 10A – przerywacz kierunkowskazów, zespół zintegrowany, lampa cofania |
| 6 | 7,5 A Jednostka układu sterującego napięciem zasilania, generator, zestaw wskaźników, czujnik położenia wybieraka, moduł zdalnego sterowania centralnym zamkiem, czujnik prędkości pojazdu (modele typu TS). jednostka sterująca wariatora, jednostka systemu ostrzegania o przekroczeniu prędkości (FOP). |
| 7 | 15A Cewki zapłonowe |
| 8 | 7,5A Jednostka sterująca silnika (modele z przekładnią CVT), główny przekaźnik układu wtryskowego (PGM-FI) |
| 9 | Zapalniczka 15A |
| 10 | – |
| 11 | – |
| 12 | 7,5 A Przekaźnik silnika wentylatora nagrzewnicy. przekaźnik silnika wentylatora chłodzącego, przekaźnik silnika wentylatora skraplacza, sterownik silnika, modulator ciśnienia ABS, przełącznik regulacji lusterek, panel sterowania klimatyzatora, panel sterowania klimatyzatora (IG2), siłownik przełącznika wlotu powietrza (modele z automatyczną klimatyzacją), przełącznik klimatyzatora (modele bez automatycznej klimatyzacji) termostat klimatyzatora (modele bez automatycznej klimatyzacji) |
| 13 | 15A Odszraniacz tylny *1 |
| 15A Odszraniacz tylny, kontrolka odszraniacza tylnego *2 | |
| 14 | 20A Podnośnik szyby przedniej, drzwi pasażera |
| 15 | 20A Drzwi kierowcy sterowane elektrycznie |
| 16 | 20A Elektryczny podnośnik szyby tylne lewe drzwi |
| 17 | 20A Elektrycznie sterowana szyba tylnych prawych drzwi |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | 20A Lampka oświetlenia wnętrza (modele ze zdalnym centralnym zamkiem), jednostka sterująca centralnego zamka (modele bez zdalnego centralnego zamka) |
| 22 | – |
| 23 | Złącze „C” 7,5A do podłączenia dodatkowego wyposażenia, jednostka zintegrowana, wymiary, oświetlenie tablicy rejestracyjnej, podświetlenie |
| 24 | 15A Lewy reflektor |
| 25 | 10A Reflektor prawy, kierunkowskaz świateł drogowych |
| 26 | – |
| 27 | |
| 28 | 30A Silnik wentylatora nagrzewnicy (po stronie przekaźnika |
| *1 – modele z klimatyzacją automatyczną; *2 – modele bez klimatyzacji ze sterowaniem automatycznym. | |
| Przekaźnik | |
| A | Przekaźnik elektromagnetyczny blokady zmiany biegów |
| B | Rzepa z elektryczną szybą |
| C | Przekaźnik silnika wentylatora nagrzewnicy |
| D | Przekaźnik – wyłącznik kierunkowskazów |
| mi | Przekaźnik reflektorów nr 1 |
| F | Blokada zapłonu |
| G | Przekaźnik reflektorów nr 2 |
| H | Główna wiązka przewodów SRS |
W tej wersji za działanie zapalniczki odpowiada bezpiecznik nr 9 o wartości 15A. Sprawdź przeznaczenie elementów za pomocą swoich diagramów na okładce klocków.
Dodatkowe elementy
Schemat
Oznaczenie
- Jednostka sterująca SRS
- Panel sterowania klimatyzacją
- Jednostka systemu nawigacji
- Jednostka sterująca automatycznej skrzyni biegów
- Jednostka sterująca silnika
Komora silnika
Lokalizacja

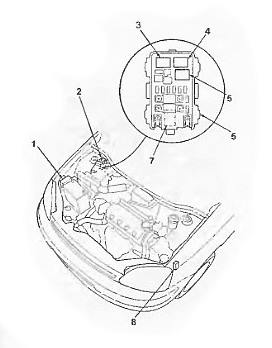

Ogólna lokalizacja bloków pod maską
Opis
- Jednostka sterująca ABS i modulator ciśnienia
- dodatkowa skrzynka bezpieczników (modele „Typ TS”)
- przekaźnik klaksonu
- przekaźnik silnika wentylatora chłodzącego
- przekaźnik silnika wentylatora skraplacza
- blok montażowy bezpiecznika i przekaźnika
- jednostka układu kontroli napięcia zasilania (modele z wariatorem)
- Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji.
Skrzynka bezpieczników i przekaźników
Jest montowany po prawej stronie.
Typ 1 (do 11.1998)

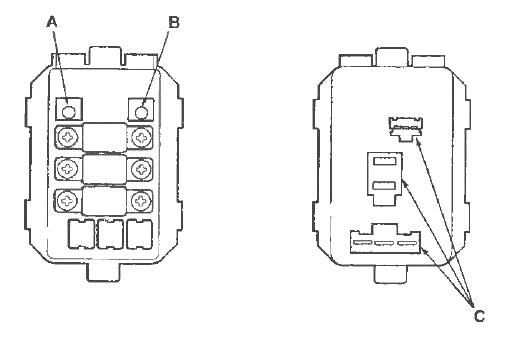

Schemat
Przeznaczenie
| 31 | Bateria 60A |
| 32 | 50A Stacyjka (+V) |
| 33 | Bezpieczniki 50A nr 14, 15, 16, 17. 18, 19, 20 |
| 34 | Bezpieczniki 30A nr 22, 23, 24, 25 |
| 35 | 30A Bezpiecznik nr 18, silnik dmuchawy nagrzewnicy |
| 36 | Bezpieczniki 20A nr 26. 27 |
| A | Zacisk B alternatora (wiązka przewodów silnika) |
| B | akumulator „+” (przewód rozrusznika) |
| C | Główna wiązka przewodów |
Typ 2 (od 11.1998)

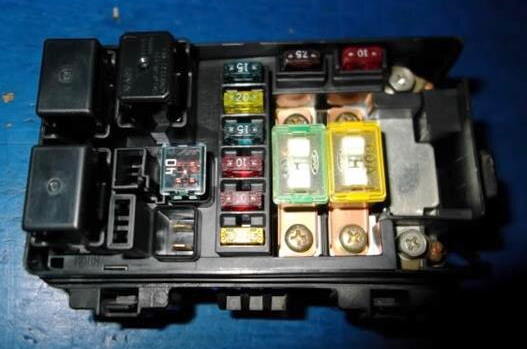

Zdjęcie

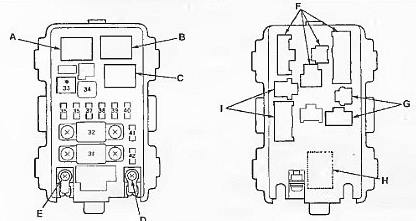

Schemat
Oznaczenie
| 31 | Bateria 60/70A |
| 32 | 40/50A Stacyjka (+V) |
| 33 | – |
| 34 | Modulator ciśnienia ABS 40A |
| 35 | Zawór elektromagnetyczny ABS 20A |
| 36 | 10A Przełącznik alarmowy |
| 37 | 10A Róg |
| 38 | 15/20A Przekaźnik silnika wentylatora chłodzącego |
| 39 | 20A Przekaźnik silnika wentylatora skraplacza |
| 40 | 15A Przekaźnik głównego układu wtryskowego (PGM-FI) |
| 41 | Sprzęgło elektromagnetyczne sprężarki AC 7,5 A |
| 42 | 10A Lampki oświetlenia wnętrza, jednostka systemu audio, panel sterowania klimatyzacją, jednostka nawigacyjna, złącze diagnostyczne. |
| А | Przekaźnik klaksonu |
| B | Przekaźnik wentylatora chłodzącego |
| C | Przekaźnik wentylatora skraplacza |
| D | Wyjście „B” generatora |
| mi | + (przewód rozrusznika) |
| F | Główna wiązka przewodów |
| G | Blok układu kontroli napięcia zasilania |
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach
