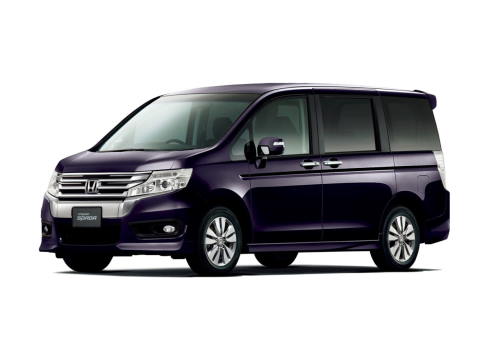

Honda StepWGN 4 generacji produkowana była w latach 2009, 2010, 2011, 2012, 2013, 2014 i 2015 pod oznaczeniem RK . W tym czasie modelka przeszła lifting twarzy . W tym artykule przedstawimy opis bezpieczników i przekaźników do Hondy Stepwgn 4 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski
W kabinie pasażerskiej główna skrzynka bezpieczników znajduje się w dolnej części tablicy rozdzielczej, po stronie kierowcy.

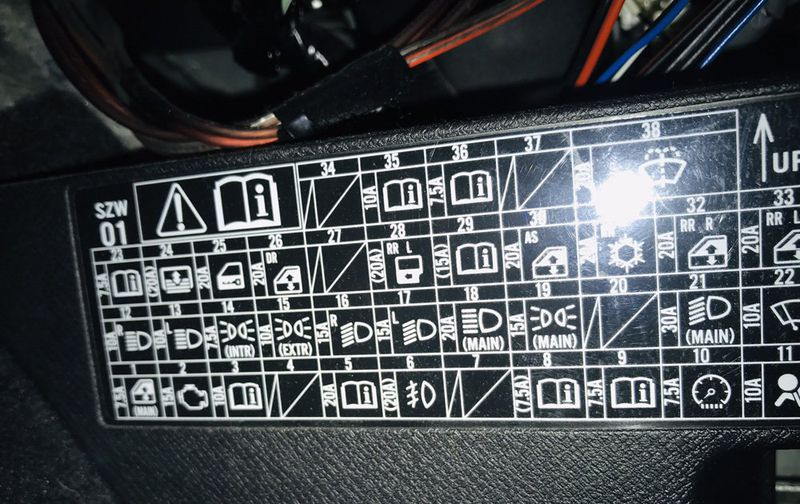

Schemat
Opis
| 1 | Moduł elektroniki nadwozia 7,5 A (MICU), szyberdach, włącznik deszczu/automatycznych świateł, przełącznik kombinowany (włącznik podnośnika szyb), sterowanie zasięgiem reflektorów |
| 2 | 15A Pompa paliwa, immobilizer, moduł elektroniki nadwozia (MICU), moduł sterujący układu napędowego (PCM), główny przekaźnik jednostki sterującej silnika (główny PGM-FI) 2 |
| 3 | 10A Alternator, czujnik położenia pedału hamulca, czujnik położenia wałka rozrządu (CMP) A, czujnik obciążenia elektrycznego (ELD), układ EVAP, czujnik masowego przepływu powietrza/czujnik temperatury powietrza w kolektorze (MAF/IAT), wtórny czujnik tlenu (HO2S), blokada biegu wstecznego elektromagnes (ręczna skrzynia biegów) |
| 4 | – |
| 5 | Przekaźnik podgrzewanego siedzenia kierowcy 10 A (tryb niski), Przekaźnik podgrzewanego siedzenia kierowcy (tryb wysoki) |
| 6 | 20A Przednie światło przeciwmgielne |
| 7 | 10A Przekaźnik świateł do jazdy dziennej |
| 8 | 7,5 A Wycieraczka tylna, sterownik reflektorów adaptacyjnych/sterownik automatycznych reflektorów (do lamp ksenonowych), moduł elektroniki nadwozia (MICU), przekaźnik silnika wycieraczki tylnej szyby |
| 9 | 7,5A System wykrywania zajętości przedniego siedzenia (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, moduł elektroniki nadwozia (MICU), sterownik poduszki powietrznej (SRS), układ napinacza pasa bezpieczeństwa |
| 10 | 7,5A Światła cofania, zestaw wskaźników, moduł elektroniki nadwozia (MICU), blokada wybieraka skrzyni biegów, system monitorowania ciśnienia w oponach (TPMS), system automatycznego oświetlenia, kompas, czujnik cofania, przełącznik biegu wstecznego (manualna skrzynia biegów)) |
| 11 | 10A Jednostka elektroniki nadwozia (MICU), jednostka sterująca poduszką powietrzną (SRS) |
| 12 | 10A Prawy reflektor (światła drogowe) |
| 13 | 10A Reflektor lewy (światła drogowe) |
| 14 | 7,5A Oświetlenie wewnętrzne |
| 15 | 7,5 A Światło postojowe, oświetlenie tablicy rejestracyjnej, przyczepa, przekaźnik świateł do jazdy dziennej (KS). |
| 16 | 10A Halogen: Prawy reflektor (światła mijania) |
| 15A Xenon: Prawy reflektor (światło mijania), spryskiwacz reflektora | |
| 17 | 10A Halogen: Lewy reflektor (światła mijania) |
| 15A Xenon: Lewy reflektor (światła mijania) | |
| 18 | 20A Światło drogowe, moduł elektroniki nadwozia (MICU) |
| 19 | 15A Światło pozycyjne, moduł elektroniki nadwozia (MICU) |
| 20 | 7,5A Moduł elektroniki nadwozia (MICU), system monitorowania ciśnienia w oponach (TPMS) |
| 21 | 20A Halogen: Światła mijania, moduł elektroniki nadwozia (MICU) |
| 30A Xenon: Światła mijania, moduł elektroniki nadwozia (MICU) | |
| 22 | 10A Środek do czyszczenia szkła |
| 23 | 7,5A Jednostka sterująca adaptacyjnym oświetleniem przednim / jednostka sterująca automatycznym poziomowaniem reflektorów, adaptacyjny tempomat (ACC), zespół radaru fal milimetrowych |
| 24 | Właz 20A |
| 25 | 20A Zamek centralny, moduł elektroniki nadwozia (MICU) |
| 26 | 20A Sterownik podnośnika szyb, zamek drzwi kierowcy |
| 27 | Opcja 20A HAC |
| 28 | 20A Drzwi przesuwne tylne lewe |
| 29 | Gniazdo 15A przednie (zapalniczka) |
| 30 | 20A Przednie okno pasażera |
| 31 | Kondycjoner 20A |
| 32 | 20A Tylne prawe okno elektryczne |
| 33 | 20A Tylne lewe okno elektryczne |
| 34 | |
| 35 | 10A Blokada kluczyka, podświetlenie wyłącznika zapłonu, moduł elektroniki nadwozia (MICU) |
| 36 | 7,5A |
| 37 | – |
| 38 | 30A Wycieraczka/spryskiwacz przedniej szyby, moduł elektroniki nadwozia (MICU) |
Za działanie zapalniczek odpowiada bezpiecznik nr 29.
W górnej części bloku można zamontować 3 przekaźniki:
Schemat
Oznaczenie
| R1 | Elektryczne szyby |
| R2 | Pompa paliwa (GM-FI główna 2) |
| R3 | Rozrusznik |
Komora silnika

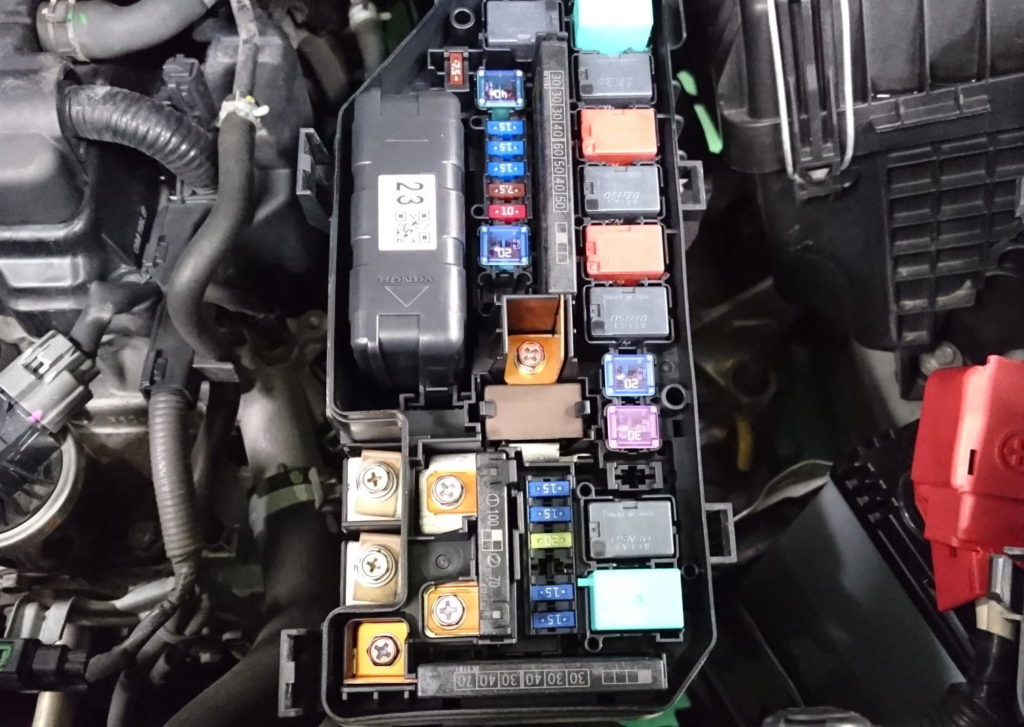

Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest przykryta pokrywą ochronną.
Sprawdź oznaczenie elementów na swoim schemacie z tyłu osłony ochronnej.

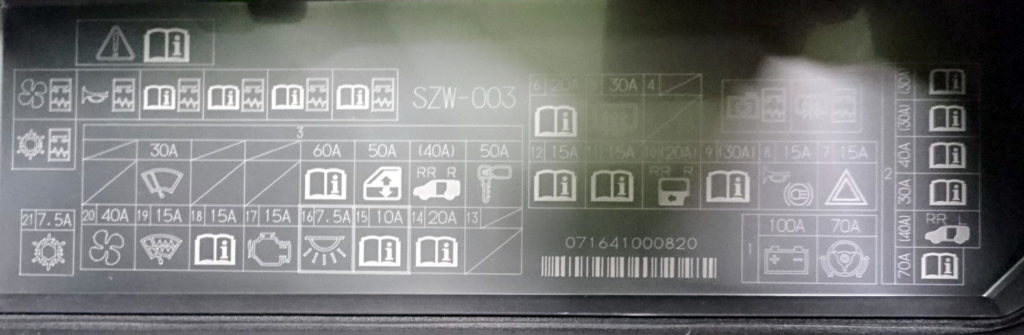

Schemat z okładki
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
