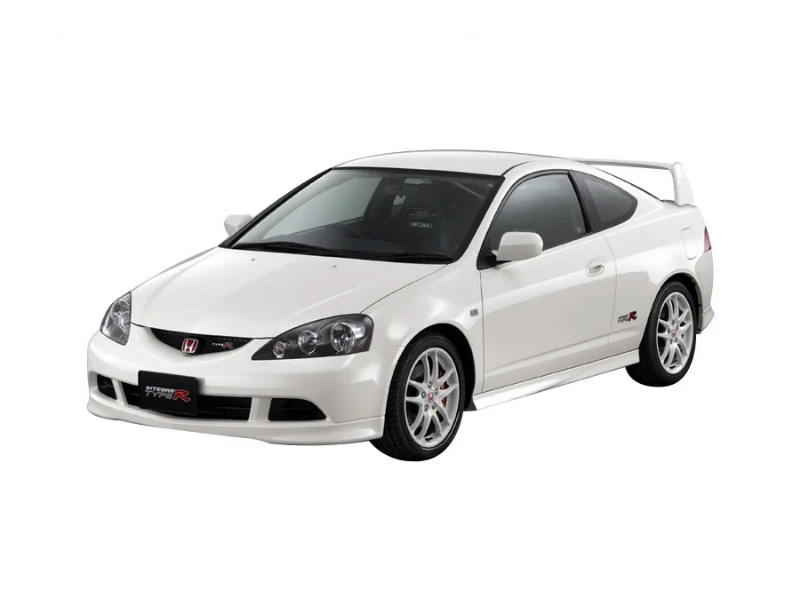

Honda Integra czwartej generacji była produkowana w latach 2001, 2002, 2003, 2004, 2005 i 2006 w nadwoziu DC5 z silnikiem K20A nowej generacji . Model ten jest również znany jako Acura RSX . W tej publikacji zaprezentujemy opis bezpieczników i przekaźników Honda Integra 4 wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski

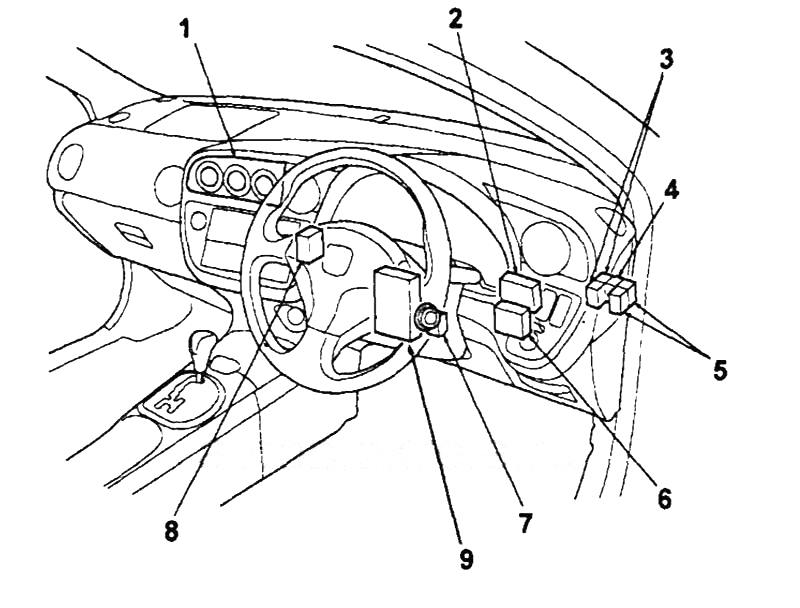

Lokalizacja
Rysunek poglądowy
Opis
- jednostka sterująca klimatyzacją/nagrzewnicą (modele bez automatycznej klimatyzacji)
- jednostka sterująca systemem antykradzieżowym (modele od 09.2004)
- przekaźnik otwierania szyberdachu (kolory przewodów: G/Y, G, Y/G, V, R/Y), przekaźnik zamykania szyberdachu (kolory przewodów: Gp, G, Y/G, V, R/Y)
- przekaźnik syreny alarmowej
- wspólny przekaźnik kierunkowskazów, przekaźnik lewego kierunkowskazu (modele od 09.2003)
- jednostka sterująca korektora (modele od 09.2004)
- odbiornik immobilizera (modele od 09.2004)
- Pilot centralnego zamka (modele od 09.2004)
- Centralka sterująca MULTIPLEX (wbudowana w skrzynkę bezpieczników i przekaźników pod tablicą rozdzielczą)
Skrzynka bezpieczników i przekaźników
W kabinie główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, po stronie kierowcy.
Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Schemat
Przeznaczenie
| 1 | 15A Cewki zapłonowe |
| 2 | 20A Czujnik proporcji mieszanki (modele Honda Integra, Type R” i Acure RSX) Elektroniczna jednostka sterująca PGM-FI (modele Honda Integra, Type R” i Acura rsxi |
| 3 | 10 A Nieużywane (Honda Integra), Jednostka sterująca światłem dziennym (Acura RSX, modele kanadyjskie), Złącze akcesoriów tylnych (Acura RSX, modele amerykańskie) |
| 4 | 10A Jednostka sterująca napięciem zasilania, alternator, elektrozawór EVAP, zawór układu kontroli biegu jałowego (Honda Integra), czujnik położenia wałka rozrządu, czujnik prędkości pojazdu (modele z ręczną skrzynią biegów), elektrozawór blokady biegu wstecznego (modele Honda Integra Type R), tlen Czujnik (Honda Integra, w tym modele Type R”), tylny czujnik tlenu (modele Honda Integra Type R” i Acura RSX), przekaźnik czujnika klimatyzacji (modele Honda Integra Type R”), czujnik proporcji mieszanki (Honda Integra, Type R”) i modele Acura RSX), elektrozawór siłownika zmiany geometrii kolektora dolotowego (Acura RSX), elektrozawór blokady biegu wstecznego (modele Acura RSX, typ S), sterownik tempomatu (Acura RSX) |
| 5 | — |
| 6 | 7,5A Sterownik centralnego zamka, przekaźnik otwarcia okna dachowego, przekaźnik zamknięcia okna dachowego, sterownik zasięgu reflektorów (Honda Integra, modele od 09.2004) |
| Przekaźnik okna elektrycznego | |
| 7 | 20A Silnik szyberdachu |
| 8 | 7,5A Zespół audio (modele bez systemu nawigacji), moduł systemu Multivision (Honda Integra, modele z systemem nawigacji), tuner TV (Honda Integra, modele z systemem nawigacji), elektrozawór blokady wybieraka (modele z automatyczną skrzynią biegów) |
| Gniazdo do podłączenia dodatkowego wyposażenia (Honda Integra) | |
| 9 | 10A Silnik wycieraczek tylnej szyby, pompa spryskiwacza tylnej szyby, sterownik położenia pasażera z przodu (modele z bocznymi poduszkami powietrznymi) |
| 10 | 7,5A Przekaźnik świateł cofania (modele z automatyczną skrzynią biegów), światła cofania, zestaw wskaźników, moduł zdalnego sterowania centralnym zamkiem, moduł sterujący zabezpieczeniem przed kradzieżą (Honda Integra, modele od 09.2004), przekaźnik elektrozaworu blokady wybieraka (Acura RSX) |
| Jednostka sterująca MULTIPLEX | |
| 11 | 7,5A Modulator ciśnienia i elektroniczna jednostka sterująca ABS (zacisk „IG2”) |
| 12 | 7,5A Nieużywany (Honda Integra), sterownik świateł do jazdy dziennej (Acura RSX, modele kanadyjskie) |
| 13 | 10A Jednostka sterująca dodatkowego systemu bezpieczeństwa (SRS) (VB) |
| 44 | Silnik lusterka 10 A, przekaźnik tylnego odmgławiacza, przekaźnik silnika dmuchawy nagrzewnicy, przekaźnik silnika wentylatora chłodzącego, przekaźnik silnika wentylatora skraplacza, przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji, siłownik przełącznika wlotu powietrza, moduł sterujący nagrzewnicy/klimatyzacji, odmrażanie lusterek (Acura RSX, modele kanadyjskie)), przekaźnik ogrzewania siedzeń (modele Acura RSX, modele kanadyjskie), moduł tempomatu (Acura RSX) |
| Gniazdo do podłączenia dodatkowego wyposażenia (Honda Integra) | |
| 15 | 20A Nieużywane (Honda Integra), przednie i tylne wzmacniacze audio (Acura RSX, modele z systemem audio „BOSE”) |
| 16 | 20A Nieużywany (Honda Integra), podgrzewacz siedzenia (Acura RSX, modele kanadyjskie) |
| 17 | Jednostka sterująca 15A SRS (VA), elektroniczna jednostka sterująca PGM-FI (terminal IGI), pompa paliwa |
| 18 | Złącze akcesoriów 15/20 A, tylne złącze akcesoriów (Acura RSX) |
| 19 | 7,5A Przekaźnik kierunkowskazów i alarmu |
| 20 | 20A Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej |
| Jednostka sterująca MULTIPLEX | |
| 21 | Nieużywany |
| 22 | 20A Elektryczna szyba, przednie drzwi pasażera |
| 23 | 20A Drzwi kierowcy sterowane elektrycznie |
| 24 | Nieużywany |
| 25 | Nieużywany |
Za zapalniczkę odpowiada bezpiecznik nr 18.
Przekaźnik
- R1 – Inny niż hybrydowy: Rozrusznik
- R2 – Światła postojowe
- R3 – Elektryczne szyby
- R4 – Kierunkowskazy / Zagrożenie
Komora silnika

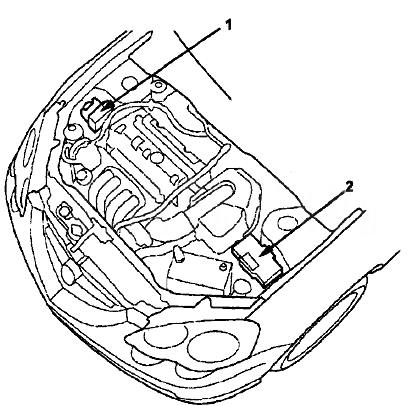

Lokalizacja
Rysunek poglądowy
Oznaczenie
- Modulator ciśnienia ABS
- Skrzynka bezpieczników i przekaźnik
Skrzynka bezpieczników i przekaźników
Zdjęcie poglądowe
Schemat
Opis
| 1 | 30A Silnik wentylatora skraplacza, złącze akcesoriów (modele Honda Integra, Type R”) |
| Sprzęgło elektromagnetyczne sprężarki klimatyzacji | |
| 2 | 7,5A Przekaźnik pozycyjny, złącze wyposażenia dodatkowego (Honda Integra), położenie przednie i tylne, oświetlenie tablicy rejestracyjnej, podświetlenie przełączników (Honda Integra), podświetlenie wyświetlacza (modele z systemem nawigacji), podświetlenie zestawu wskaźników, podświetlenie zespołu systemu nawigacji (modele z nawigacją) system), oświetlenie schowka podręcznego (Honda Integra), oświetlenie uchwytu na kubek (Honda Integra), oświetlenie panelu sterowania ogrzewaniem/klimatyzacją (Honda Integra), kontrolka automatycznej skrzyni biegów, złącze przyczepy (Acura RSX) |
| 3 | 15A Lampka oświetlenia wnętrza, lampka oświetlenia miejscowego (modele z otwieranym dachem), lampka bagażnika, lampka wyłącznika zapłonu |
| 4 | 20A Silnik wentylatora chłodzącego silnik |
| 5 | Przekaźnik 15A – wyłącznik kierunkowskazów, kierunkowskaz prawy (przekaźnik kierunkowskazów prawych) (Honda Integra, modele od 09.2003), kierunkowskaz lewy (przekaźnik kierunkowskazów lewy) (Honda Integra, modele od 09.2003), centralka przeciwkradzieżowa ( Honda Integra, modele od 09.2004), kierunkowskazy (Acura RSX) |
| 6 | 15A Główny przekaźnik nr 1 i nr 2 układu wtryskowego (PGM-FI), PGM-FI ECM, czujnik TDC, czujnik położenia wału korbowego (Honda Integra), wtryskiwacze, czujnik położenia wałka rozrządu (Acura RSX), zawór sterujący zmienną prędkością biegu jałowego (Acura RSX), odbiornik immobilizera (Acura RSX) |
| 7 | 15A Światła stopu, PGM-FI ECM, modulator ciśnienia i ABS ECM, dodatkowe światło hamowania (Honda Integra), tempomat ECM (Acura RSX), złącze przyczepy (Acura RSX), przekaźnik syreny immobilizera (Acura RSX), syrena alarmowa (Acura RSX) |
| Sygnał dźwiękowy | |
| Przekaźnik klaksonu (Honda Integra) | |
| 8 | 20A Modulator ciśnienia i elektroniczna jednostka sterująca ABS (FSR+B) |
| 9 | 7,5A / 10A Złącze diagnostyczne, jednostka sterująca MULTIPLEX, zestaw wskaźników, pilot centralnego zamka, jednostka systemu audio (modele bez systemu nawigacji), jednostka systemu Multivision (modele z systemem nawigacji), tuner TV (modele z systemem nawigacji), anty -centralka antykradzieżowa (Honda Integra, modele od 09.2004 i Acura RSX), kontrolka immobilizera (Acura RSX), odbiornik immobilizera (Acura RSX) |
| 10 | 30A Modulator ciśnienia i elektroniczna jednostka sterująca ABS (MR+B) |
| 11 | 40A Ogrzewanie tylnej szyby, tłumik hałasu |
| 12 | 40A Silnik wentylatora nagrzewnicy |
| 13 | Bezpiecznik 40A nr 7.21 (Acura RSX), 22 (Honda Integra), 23 (Honda Integra) kostki montażowej pod deską rozdzielczą, przekaźnik podnośnika szyb (Acura RSX) |
| 14 | Bezpiecznik 30A nr 2,3 (Acura RSX), 15 (Acura RSX), 16 (Acura RSX) kostki montażowej pod deską rozdzielczą, złącze do podłączenia wyposażenia dodatkowego (Honda Integra) |
| 15 | 20A Wskaźnik świateł drogowych, lewy reflektor, moduł świateł do jazdy dziennej i przekaźnik (modele Acura RSX, Kanada) |
| 16 | Elektroniczna jednostka sterująca Multiplex 15A |
| 17 | 20A Prawy reflektor |
| 18 | Nie używany (Honda Integra), |
| złącze do podłączenia dodatkowego sprzętu (Acura RSX) | |
| 19 | Akumulator 100A, układ zasilania (Acura RSX) |
| 20 | 40/50A Stacyjka (wyjście „+B”) |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Ogrzewanie tylnej szyby |
| R4 | podgrzewacz |
| R5 | Reflektor nr 1 |
| R6 | Sygnał dźwiękowy |
| R7 | wentylator klimatyzatora |
| R8 | Reflektor nr 2 |
Jeśli masz jakieś pytania – napisz w komentarzach.
