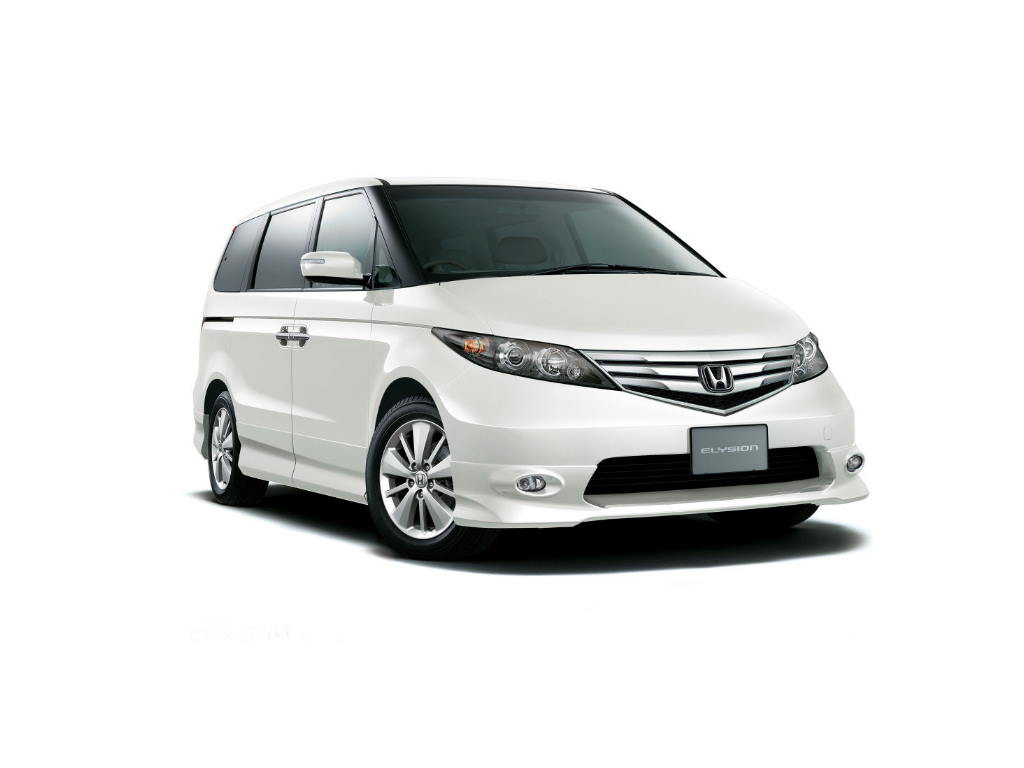

Honda Elysion 1 była produkowana w latach 2004, 2005, 2006, 2007, 2008, 2009, 2011, 2012, 2013 i 2014 z różnymi silnikami i modyfikacjami. W tym czasie model był aktualizowany 2 razy. W naszym artykule znajdziesz opis bezpieczników i przekaźników Hondy Illusion 1G wraz ze schematami skrzynek bezpieczników i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, silnika i poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
W kabinie skrzynka bezpieczników znajduje się pod deską rozdzielczą, po stronie kierowcy.
Zdjęcie poglądowe
Sprawdź rzeczywiste przypisanie za pomocą diagramów na okładce bloków.

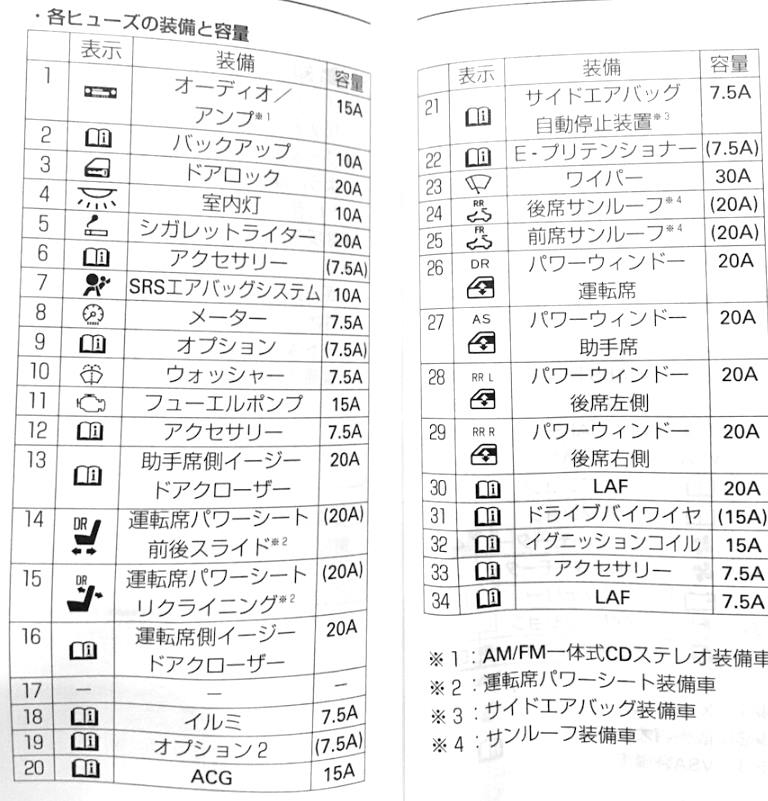

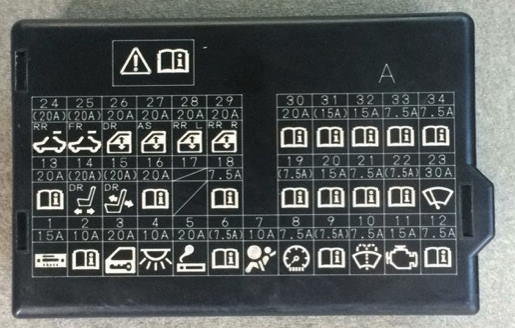

Schemat z okładki bloku
Schemat
Przeznaczenie
- 15A Audio/wzmacniacz
- Rezerwa 10A
- 20A Centralny zamek drzwi
- 10A Oświetlenie wewnętrzne
- Zapalniczka 20A
- Zasilacz akcesoriów 7,5 A
- Układ SRS 10A
- Instrumenty 7.5A
- Opcja 7,5A
- Podkładka 7,5A
- 20A Pompa paliwa
- Zasilanie akcesoriów 7,5 A
- Fotel elektryczny 20A
- Fotel kierowcy elektrycznie sterowany 20A z regulacją wysokości
- 20A Regulacja wysokości (tył)
- 20A Zasilanie fotela od strony pasażera
- Opcja
- Oświetlenie 7,5A
- 15A Zapłon
- Generator 15A
- 7,5A Blokada automatyczna
- Napinacz 7,5A
- Wycieraczka 30A
- 20A Tylna klapa
- 20A Klapa przednia
- Napęd szyby kierowcy 20A
- 20A Napęd szyby pasażera
- 20A Napęd szyby tylnej lewej
- 20A Napęd szyby tylnej prawej
- 20A LAF
- 15A Napęd przewodowy
- 15A Cewka zapłonowa
- Akcesoria 7,5A
- 7,5A LAF
W przypadku zapalniczki bezpiecznik numer 5 odpowiada za 20A.
Komora silnika
Skrzynka bezpieczników i przekaźników
Pod maską, w komorze silnika, główny blok z bezpiecznikami i przekaźnikami może znajdować się po lewej lub prawej stronie, w zależności od wielkości silnika.

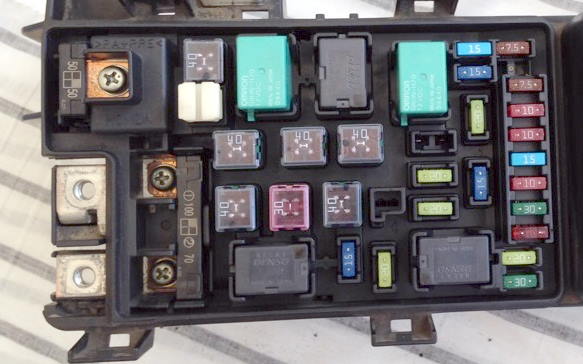

Zdjęcie poglądowe

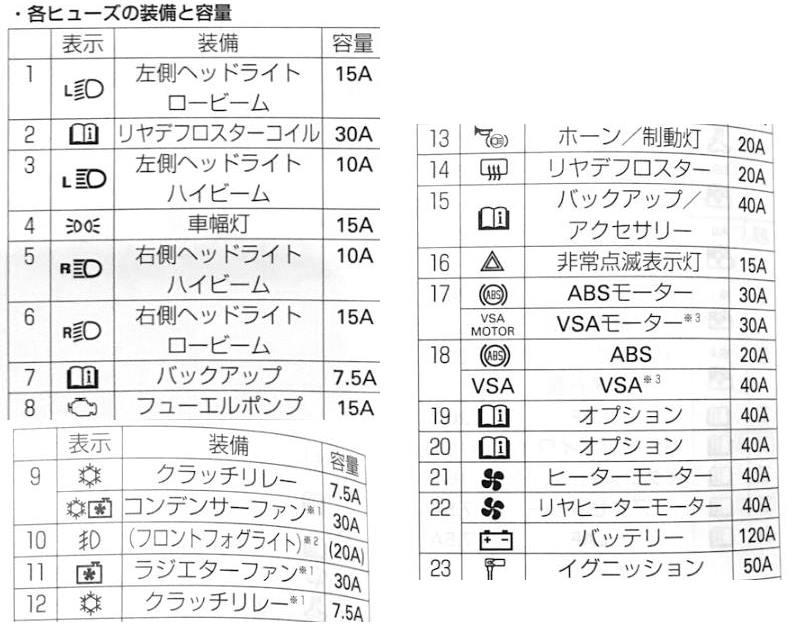

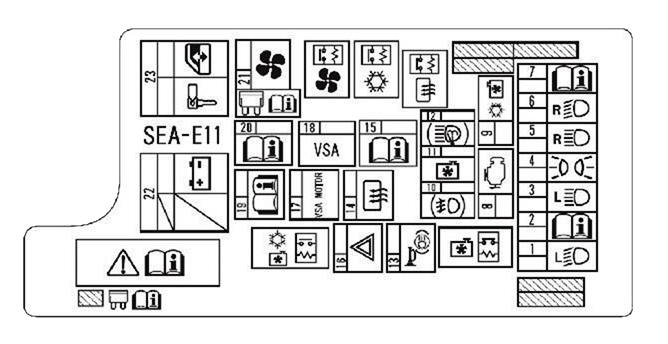

Rysunek poglądowy obwodu z pokrywy bloku
Schemat
Oznaczenie
| 1 | 10A Lewy reflektor (światła mijania) |
| 2 | 30A Ogrzewana tylna szyba |
| 3 | 10A Reflektor lewy (światła drogowe) |
| 4 | 15A Światło postojowe, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, oświetlenie schowka podręcznego, oświetlenie tablicy rejestracyjnej, światło pozycyjne dźwigni zmiany biegów |
| 5 | 10A Prawy reflektor (światła drogowe) |
| 6 | 10A Prawy reflektor (światła mijania) |
| 7 | Światła cofania 7,5A |
| 8 | 15A Czujnik położenia wałka rozrządu (CMP) B, czujnik położenia wału korbowego (CKP), moduł sterujący silnika (ECM/PCM), zawór sterujący powietrzem jałowym (IAC), wtryskiwacze, czujnik masowego przepływu powietrza, przekaźnik modułu sterującego silnika (PGM-FI), Złącze diagnostyczne (DLC), przekaźnik przepustnicy |
| 9 | Wentylator klimatyzacji 20A, przekaźnik wentylatora klimatyzacji |
| 10 | 20A Światło przeciwmgielne |
| 11 | 20A Wentylator chłodzący, przekaźnik wentylatora chłodzącego |
| 30A Wentylator chłodzący, przekaźnik wentylatora chłodzącego | |
| 12 | Sprzęgło sprężarki 7.5AA/C, przekaźnik sprzęgła sprężarki klimatyzacji |
| 30A Sterownik spryskiwaczy reflektorów | |
| 13 | Światła stopu 20 A, ABS/TCS (’03-’05), kontrola stabilności pojazdu (VSA) (’06-’07), moduł sterujący silnika (ECM/PCM), dodatkowe światło stopu, lampka stacyjki, elektronika korpusu jednostki ( MICU), róg |
| 14 | 40A Ogrzewana tylna szyba, wzmacniacz anteny AM/FM, przekaźnik podgrzewanej tylnej szyby |
| 15 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 5, 6, 7, 8, 9; bezpiecznik (skrzynka bezpieczników komory silnika): nr 7 |
| 16 | 15A Przekaźnik kierunkowskazów i alarmu |
| 17 | 30A ABS/TCS lub kontrola stabilności pojazdu (VSA) |
| 18 | 20A ABS/TCS |
| 40A Kontrola stabilności pojazdu (VSA) | |
| 19 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 1, 2, 3, 4 |
| 20 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 12, 14, 15, 16, 17 |
| 21 | 40A Nagrzewnica, przekaźnik nagrzewnicy |
| 22 | 40A Wentylator silnika ogrzewania tylnego |
| Bezpiecznik główny 120A/Akumulator | |
| 23 | 50A Wyłącznik zapłonu |
| Przekaźnik okna elektrycznego 50A. bezpieczniki (skrzynka bezpieczników w kabinie pasażerskiej): nr 24, 25, 26, 27, 28 | |
| Przekaźnik | |
| R1 | Wentylator chłodzący silnik |
| R2 | Wentylator klimatyzatora |
| R3 | Ogrzewanie tylnej szyby |
| R4 | Sprzęgło sprężarki klimatyzacji |
| R5 | Podgrzewacz |

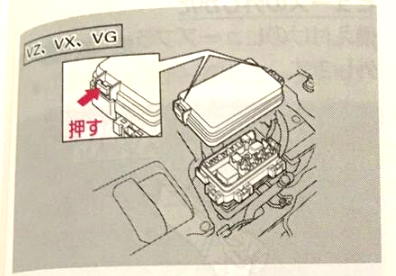

Skrzynka bezpiecznikowa

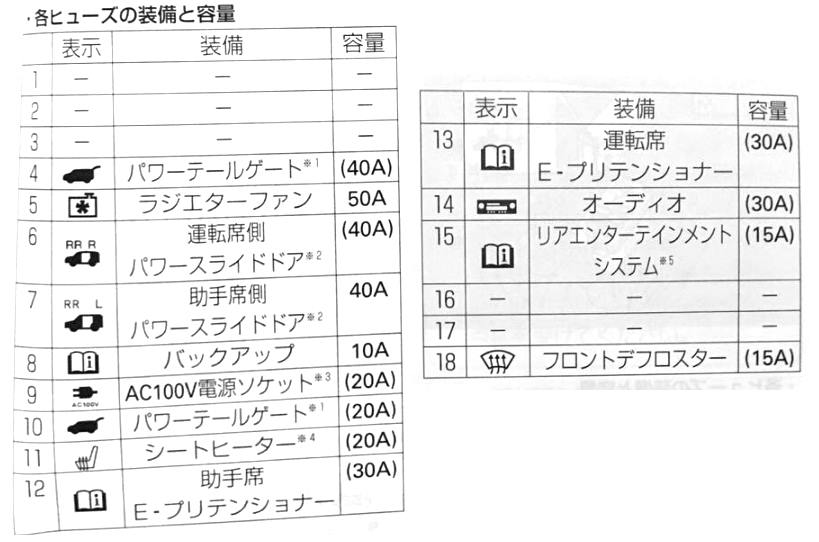

Typ 1
Schemat

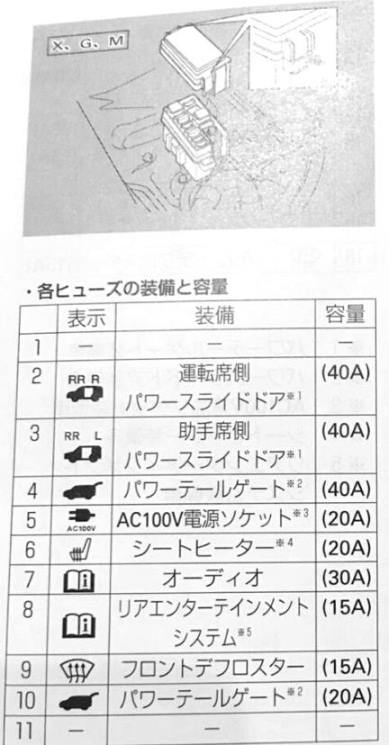

Typ 2
To wszystko. Jest coś do dodania – napisz w komentarzach.
