Honda Odyssey 5 generacji była produkowana w latach 2011, 2012, 2013, 2014, 2015, 2016 i 2017 pod oznaczeniem RL5 i sprzedawana na całym świecie. W naszym artykule pokażemy lokalizację elektronicznych jednostek sterujących, opis bezpieczników i przekaźników w Hondzie Odyssey 5 wraz ze schematami skrzynek bezpieczników i zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie bloków i przeznaczenie znajdujących się w nich elementów może różnić się od pokazanych i zależeć od roku produkcji, poziomu wyposażenia elektrycznego i regionu, do którego dostarczono samochód.

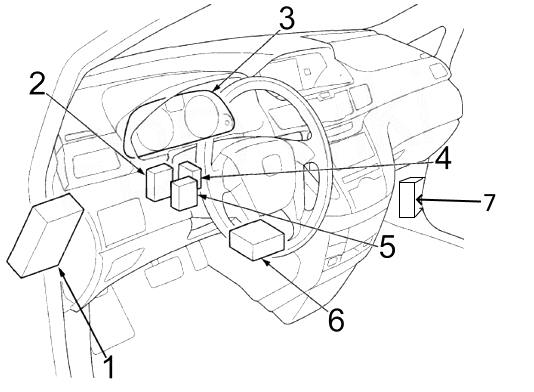

Przedział pasażerski
Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników nr 1
- Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS).
- Zestaw wskaźników
- Jednostka sterująca zasięgiem reflektorów (ksenon – HID)
- Jednostka sterująca wspomaganiem parkowania
- Jednostka sterująca poduszką powietrzną (SRS)
- Skrzynka bezpieczników i przekaźników nr 2
Skrzynka bezpieczników i przekaźników nr 1

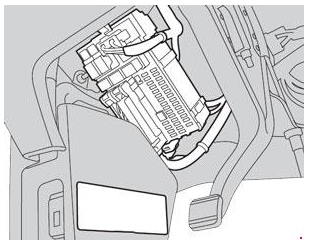

W kabinie pierwsza skrzynka z bezpiecznikami i przekaźnikami znajduje się pod deską rozdzielczą, po stronie kierowcy.

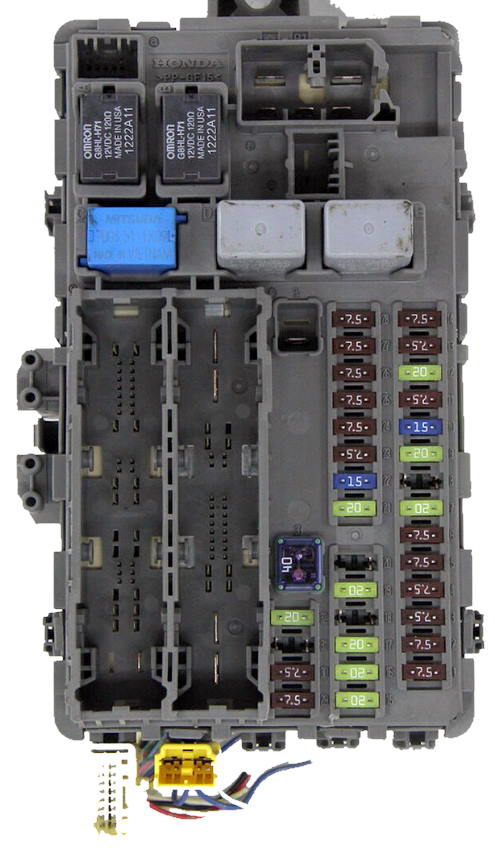

Zdjęcie

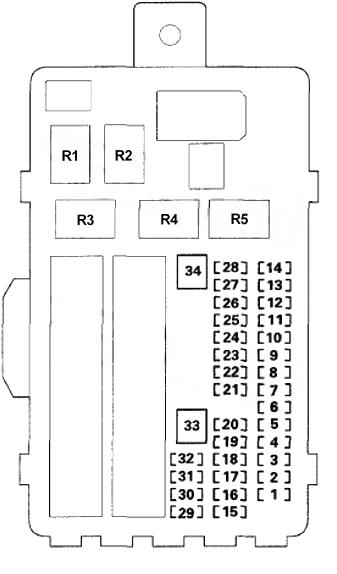

Schemat
Przeznaczenie
| 1 | Siłownik zamka drzwi przednich pasażera (zamek) 7,5 A |
| 2 | 7,5A Siłownik zamka drzwi tylnych prawych (zamek) |
| 3 | 7,5A Siłownik zamka drzwi kierowcy (zamek) |
| 4 | Siłownik zamka przednich drzwi pasażera (odblokowanie) 7,5 A |
| 5 | 7,5A Siłownik zamka tylnych prawych drzwi (odblokowanie) |
| 6 | 7,5A Siłownik zamka drzwi kierowcy (odblokowanie) |
| 7 | Bezpieczniki 20 A (skrzynka bezpieczników w kabinie nr 1): #1, 2, 3, 4, 5 |
| 8 | 10A Asystent wspinaczki pod górę (HAC) |
| 9 | 20A Sterownik napędu elektrycznego drzwi przesuwnych lewych |
| 10 | Bezpieczniki 15A (skrzynka bezpieczników w bagażniku): nr 12, 13 |
| 11 | Zestaw wskaźników 7,5 A, światła cofania, przekaźnik światła cofania, automatycznie przyciemniające się lusterko wsteczne, kompas, jednostka sterująca wspomagania parkowania, moduł elektroniki nadwozia (MICU), elektrycznie sterowane lusterka, elektrycznie sterowana jednostka sterująca fotela, elektromagnes blokady wybieraka skrzyni biegów, system monitorowania ciśnienia w oponach ( TPS) |
| 12 | Bezpieczniki 20 A (skrzynka bezpieczników w kabinie nr 1): nr 3, 4, 5, 6, 7 |
| 13 | 7,5A System audio, nawigacja, aktywny system redukcji szumów, elektromagnes blokady kluczyka, przekaźnik gniazda, system sterowania głosem |
| 14 | 7,5A Moduł sterujący silnika i skrzyni biegów (PCM), sygnał rozrusznika |
| 15 | 20A Fotel kierowcy sterowany elektrycznie (przód/tył, regulacja wysokości), jednostka sterująca fotela sterowana elektrycznie, jednostka sterująca Hands FreeLink |
| 16 | 20A Szyberdach |
| 17 | 20A Tylne lewe okno elektryczne |
| 18 | Inteligentny system wejścia 10A |
| 19 | 20A Sterownik szyby kierowcy, sterownik podnośnika szyby |
| 20 | – |
| 21 | 20A Pompa paliwa (przekaźnik PGM-FI nr 2), moduł sterujący immobilizera, moduł sterujący silnika i skrzyni biegów (PCM) |
| 22 | Bezpieczniki 15 A (skrzynka bezpieczników w kabinie nr 1): #19, 20, 21, 22, 23 |
| 23 | 7,5A Jednostka sterująca i modulator ciśnienia VSA, wieloosiowy czujnik przyspieszenia |
| 24 | Czujnik obciążenia elektrycznego 7,5 A (ELD), czujnik położenia pedału hamulca, moduł sterujący silnika i skrzyni biegów (PCM) |
| 25 | Rozrusznik 7,5 A (STRLD), moduł sterujący silnika i skrzyni biegów (PCM) |
| 26 | Przekaźnik sprzęgła sprężarki 7.5AA/C, przekaźnik wentylatora klimatyzacji, przekaźnik wentylatora chłodzącego, falownik AC, automatycznie przyciemniające się lusterko wsteczne, moduł klimatyzacji, przekaźnik nagrzewnicy przód/tył, lodówka (Cool Box), lusterka elektryczne, przekaźnik ogrzewania z tyłu szyba, przekaźnik ogrzewania siedzenia, panel sterowania tylnej klimatyzacji |
| 27 | Światła do jazdy dziennej (DRL) 7,5 A |
| 28 | 7.5A Zamek kluczykowy w stacyjce |
| 29 | Fotel kierowcy elektrycznie sterowany 7,5 A (podparcie lędźwiowe) |
| 30 | 7,5A System monitorowania ciśnienia w oponach (TPMS) |
| 31 | – |
| 32 | 20A Fotel kierowcy elektrycznie (pochylenie oparcia, regulacja wysokości), sterownik fotela elektrycznie sterowany |
| 33 | 40A Napęd elektryczny drzwi przesuwnych lewych |
| 34 | – |
| Przekaźnik | |
| R1 | Rozrusznik (przekaźnik nr 1) |
| R2 | Rozrusznik (przekaźnik nr 2) |
| R3 | Pompa paliwa (PGM-FI nr 2) |
| R4 | Zapłon (cięcie IG2) |
| R5 | Zapłon (ACC Cut) |

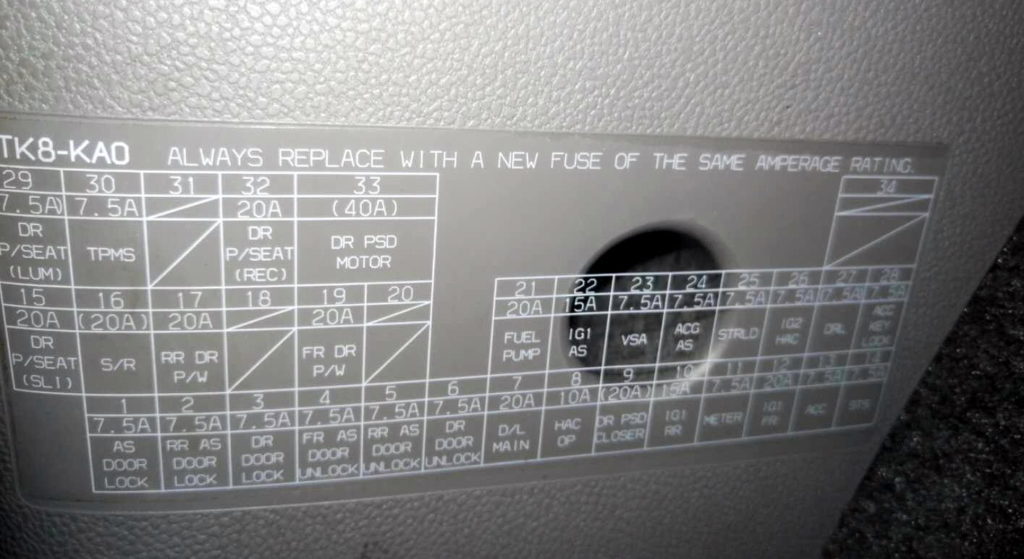

Sprawdź przeznaczenie elementów za pomocą diagramów na etykiecie.
Skrzynka bezpieczników i przekaźników nr 2
Kolejna skrzynka z bezpiecznikami i przekaźnikami znajduje się pod deską rozdzielczą, na stojaku, po stronie pasażera. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

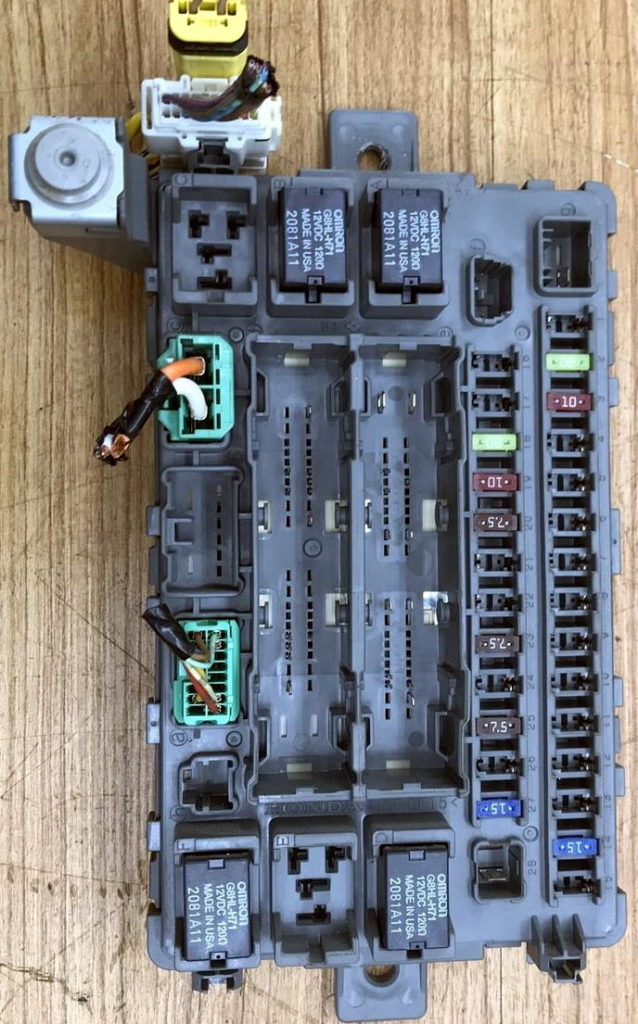

Zdjęcie

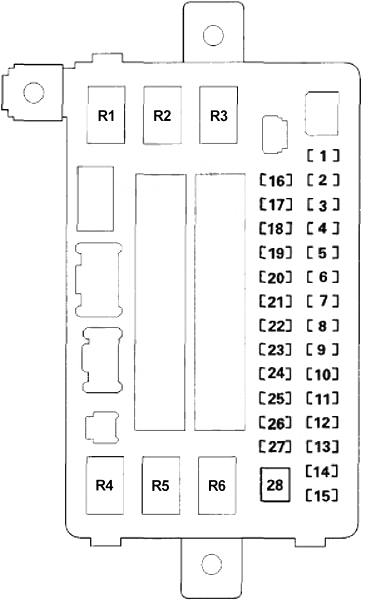

Schemat
Oznaczenie
| 1 | Wzmacniacz systemu audio 30A |
| 2 | 20A Tylne prawe okno elektryczne |
| 3 | Moduł sterujący aktywnego mocowania silnika 10 A (ACM) |
| 4 | – |
| 5 | 20A Ogrzewanie siedzenia |
| 6 | – |
| 7 | 20A Elektryczny fotel kierowcy (ruch wzdłużny) |
| 8 | 20A Fotel kierowcy elektrycznie sterowany (odchylenie oparcia) |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | 20A Sterownik prawych drzwi przesuwnych |
| 14 | 15A Gniazdo w bagażniku (przekaźnik do gniazda w bagażniku) |
| 15 | 15A Przednie dolne gniazdo (gniazdo przekaźnika w konsoli środkowej) |
| 16 | – |
| 17 | – |
| 18 | 20A Przednie okno pasażera |
| 19 | 10A Jednostka sterująca poduszką powietrzną (SRS) |
| 20 | Moduł sterujący aktywnych mocowań silnika 7,5 A (ACM), moduł sterujący prawych drzwi przesuwnych, podgrzewane siedzenia |
| 21 | 7,5A Jednostka sterująca zasięgiem reflektorów (ksenon – HID) |
| 22 | – |
| 23 | 7,5 A Wykrywanie zajęcia przedniego siedzenia pasażera (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, moduł sterujący poduszką powietrzną, bezpiecznik (skrzynka bezpieczników w kabinie pasażerskiej nr 1): nr 24 |
| 24 | – |
| 25 | 7,5A Oświetlenie tablicy przyrządów, oświetlenie wnętrza |
| 26 | – |
| 27 | 15A Przednie górne wyjście (przekaźnik przedniego wyjścia) |
| 28 | – |
| Przekaźnik | |
| R1 | Podgrzewane siedzenia |
| R2 | Tylne prawe okno elektryczne |
| R3 | Aktywne mocowania silnika (ACM) |
| R4 | Gniazdo w bagażniku |
| R5 | Wylot dolny z przodu |
| R6 | Wylot z przodu, górny |
Bezpieczniki 14, 15 i 27 odpowiadają za działanie zapalniczki.

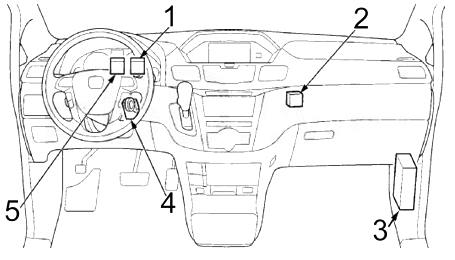

Dodatkowe elementy
Rysunek poglądowy
Opis
- Blok dystrybucyjny nr 1
- Centralny blok dystrybucyjny
- Skrzynka bezpieczników i przekaźników nr 2
- Jednostka sterująca immobilizera
- Blok dystrybucyjny nr 2

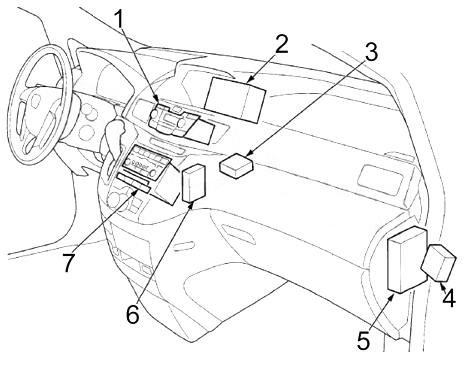

Rysunek poglądowy
Przeznaczenie
- Jednostka sterująca klimatem
- Wyświetlacz
- Jednostka sterująca aktywnej redukcji szumów (ANC).
- Aktywna jednostka sterująca mocowania silnika (ACM)
- Wzmacniacz systemu audio
- Jednostka sterująca zestawu głośnomówiącego (HandsFreeLink)
- Jednostka sterująca audio i nawigacją

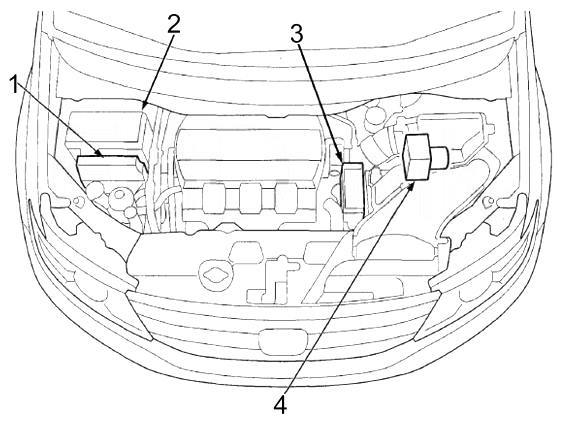

Komora silnika
Lokalizacja
Rysunek poglądowy
Oznaczenie
- Moduł sterujący silnika i skrzyni biegów (PCM)
- Skrzynka bezpieczników i przekaźników nr 1
- Skrzynka bezpieczników i przekaźników nr 2
- Jednostka sterująca i modulator ciśnienia VSA

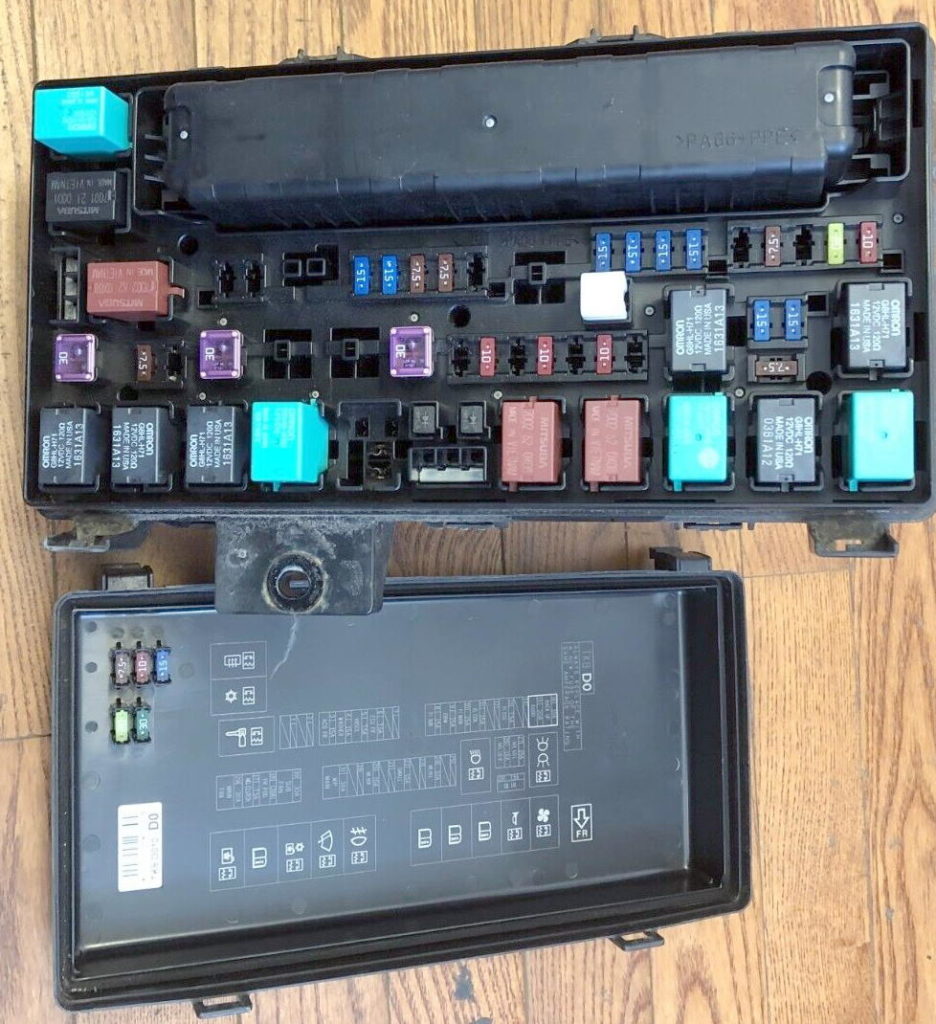

Skrzynka bezpieczników i przekaźników nr 1
Zdjęcie poglądowe

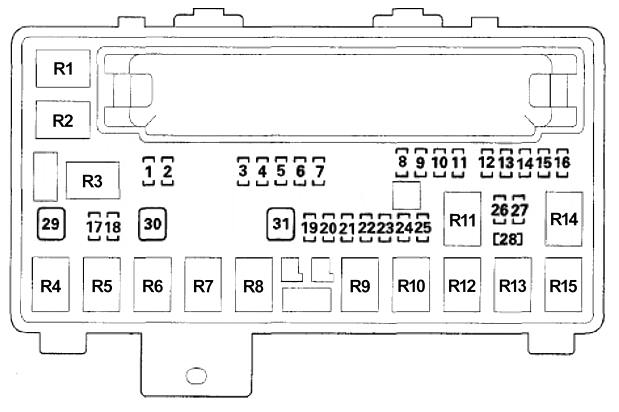

Schemat
Przeznaczenie
| 1 | – |
| 2 | – |
| 3 | 15A Alternator, układ EVAP, moduł sterujący silnika i skrzyni biegów – PCM (VBSOL) |
| 4 | 15A Pompa spryskiwacza szyby przedniej, pompa spryskiwacza szyby tylnej |
| 5 | 7,5A Jednostka sterująca silnika i skrzyni biegów – PCM (VBSOL2) |
| 6 | Zapłon 7,5 A (IG1 ECU FR) |
| 7 | – |
| 8 | 15A Przekaźnik modułu sterującego silnika (podrzędny PGM-FI), czujniki stosunku powietrza do paliwa (A/F), podgrzewane czujniki tlenu (HO2S) |
| 9 | 15A Przekaźnik przepustnicy (ETCS), jednostka sterująca silnika i skrzyni biegów – PCM (IG1 ETCS) |
| 10 | 15A Przekaźnik modułu sterującego silnika (PGM-FI nr 1), przekaźnik pompy paliwa (PGM-FI nr 2), moduł sterujący silnika i skrzyni biegów – PCM (IGP), czujnik A/B położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP) ), przekaźnik korpusu przepustnicy (ETCS), wtryskiwacze, czujnik masowego przepływu powietrza (MAF), bezpiecznik (skrzynka bezpieczników w komorze silnika nr 1): nr 28 |
| 11 | 15A Cewki zapłonowe, przekaźnik cewki zapłonowej |
| 12 | – |
| 13 | 7,5A Jednostka sterująca silnika i skrzyni biegów – PCM (VBUM) |
| 14 | – |
| 15 | 20A System audio, wyświetlacz, aktywna redukcja szumów (ANC), jednostka sterująca nawigacją, jednostka sterująca zestawu głośnomówiącego |
| 16 | Wyświetlacz audio 10 A, moduł klimatyzacji, złącze diagnostyczne (DLC), moduł elektroniki nadwozia (MICU), zestaw wskaźników, system sterowania głosem, jednostka sterująca Hands FreeLink, jednostka sterująca immobilizera, jednostka sterująca lewych/prawych drzwi przesuwnych, elektrycznie sterowane lusterka, elektrycznie sterowany fotel jednostka sterująca, jednostka sterująca elektrycznie sterowanej pokrywy bagażnika, jednostka sterująca elektrycznie sterowanymi szybami, system rozrywki dla tylnych siedzeń, moduł elektroniki tylnej części nadwozia |
| 17 | 7.5AA/C Sprzęgło sprężarki A/C (przekaźnik sprzęgła sprężarki klimatyzacji) |
| 18 | 20A Przekaźnik przednich świateł przeciwmgłowych |
| 19 | – |
| 20 | 10A Prawy reflektor (światła drogowe) |
| 21 | – |
| 22 | 10A Przekaźnik świateł pozycyjnych, światła pozycyjne, oświetlenie tablicy rejestracyjnej, bezpiecznik (wewnętrzna skrzynka bezpieczników nr 2): #25 |
| 23 | – |
| 24 | 10A Reflektor lewy (światła drogowe) |
| 25 | – |
| 26 | 15A Prawy reflektor (światła mijania) |
| 15A Sterownik prawego reflektora (ksenon) | |
| 27 | 15A Reflektor lewy (światła mijania) |
| 7,5A Sterownik lewego reflektora (ksenon) | |
| 28 | Przekaźnik modułu sterującego silnika 7,5 A (przekaźnik podrzędny PGM-FI), przekaźnik wentylatora chłodzącego silnik |
| 29 | 30A Wentylator klimatyzacji (przekaźnik sterujący wentylatora chłodzącego, przekaźnik wentylatora chłodzącego silnik), wentylator chłodzący silnik (przekaźnik wentylatora chłodzącego silnik) |
| 30 | Wentylator klimatyzacji 30 A (przekaźnik wentylatora klimatyzacji) |
| 31 | 30A Wycieraczka przednia |
| Przekaźnik | |
| R1 | Ogrzewanie tylnej szyby |
| R2 | Sprężarka klimatyzacji |
| R3 | Cewki zapłonowe |
| R4 | Wentylator chłodzący silnik |
| R5 | Korpus przepustnicy (ETCS) |
| R6 | wentylator klimatyzatora |
| R7 | Przednia wycieraczka |
| R8 | Przednie światło przeciwmgielne |
| R9 | Jednostka sterująca silnika (PGM-FI Sub) |
| R10 | Jednostka sterująca silnikiem (PGM-FI nr 1) |
| R11 | Światło mijania |
| R12 | Sterowanie wentylatorem |
| R13 | Sygnał dźwiękowy |
| R14 | światła postojowe |
| R15 | Tylna nagrzewnica |
Skrzynka bezpieczników i przekaźników nr 2

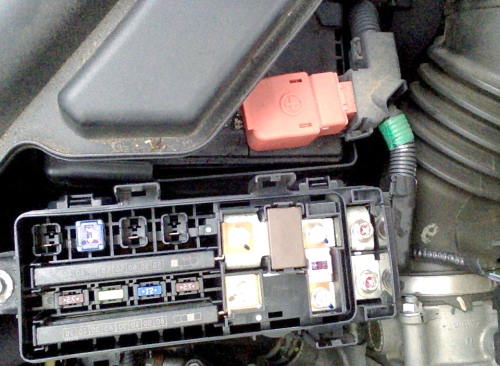

Znajduje się obok akumulatora. Sam blok będzie wyglądał mniej więcej tak.

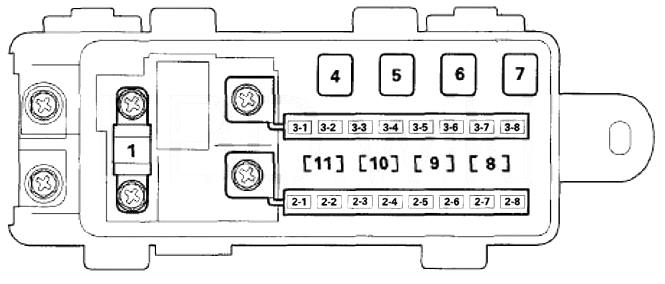

Schemat
Opis
| 1 | 125А Генератор, аккумуляторная батарея |
| 2-1 | 60А Предохранители (блок предохранителей в моторном отсеке №1): № 17, 18, 29, 30 |
| 2-2 | 50А Предохранители (блок предохранителей в салоне №2): № 12, 13, 14, 15, 26, 27, 28 |
| 2-3 | 30A Przekaźnik ogrzewania tylnego |
| 60A Honda VAC | |
| 2-4 | Bezpiecznik 30 A (skrzynka bezpieczników w komorze silnika nr 2): #11, Bezpiecznik (skrzynka bezpieczników w komorze silnika nr 1): #8, 9, 10, 11, 12, 13, 14, 15, 16 |
| 2-5 | 40A Jednostka sterująca i modulator ciśnienia VSA |
| 2-6 | Bezpieczniki 30 A (skrzynka bezpieczników w komorze silnika nr 1): nr 9, 10 |
| 2-7 | 30A Jednostka sterująca i modulator ciśnienia VSA |
| 2-8 | Bezpieczniki 30 A (skrzynka bezpieczników w komorze silnika nr 1): nr 8 |
| 3-1 | Bezpieczniki 50 A (skrzynka bezpieczników w komorze silnika nr 2): nr 6, 7, 8, 9, 20, 33 |
| 3-2 | 50 A Wyłącznik zapłonu, rozrusznik (przekaźnik rozrusznika nr 1, przekaźnik rozrusznika nr 2), bezpiecznik (skrzynka bezpieczników w komorze silnika nr 2): nr 25 |
| 3-3 | Bezpieczniki 60A (skrzynka bezpieczników w bagażniku): nr 1, 8, 14, 15, 16 |
| 3-4 | Bezpieczniki 50 A (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 18 |
| www.fuzandrelay.com | |
| 3-5 | Bezpieczniki 50 A (skrzynka bezpieczników w kabinie nr 1): #15, 16, 17, 18, 19, 29, 30, 31, 32 |
| 3-6 | 60A Przekaźnik świateł mijania, bezpieczniki (skrzynka bezpieczników w komorze silnika nr 1): #19, 20, 21, 22, 23, 24, 25, 26, 27, 31 |
| 3-7 | 40A Przekaźnik nagrzewnicy przedniej |
| 3-8 | 40A Elektryczne prawe drzwi przesuwne |
| 4 | – |
| 5 | 40A |
| 6 | 40A Przekaźnik ogrzewania tylnej szyby |
| 7 | – |
| 8 | Czujnik akumulatora 7,5 A |
| 9 | Światła stopu 20 A, czujnik położenia pedału hamulca, moduł elektroniki nadwozia (MICU), dodatkowe światło stopu, przekaźnik klaksonu |
| 10 | 15A Ostrzeżenie o niebezpieczeństwie, moduł elektroniki nadwozia (MICU) |
| 11 | 7,5 A Oświetlenie wewnętrzne, lampy drzwiowe, przekaźnik lampki wewnętrznej |

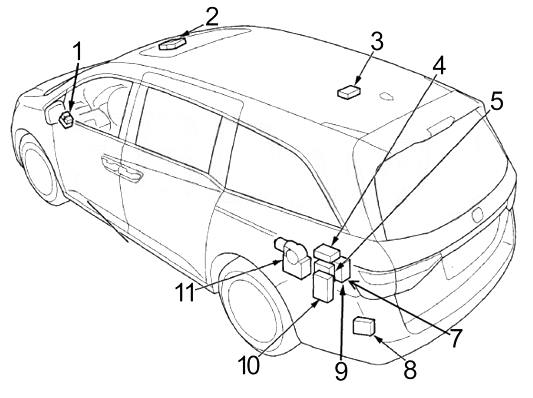

Bagażnik
Lokalizacja
Rysunek poglądowy
Oznaczenie
- Skrzynka przekaźników (przekaźnik oświetlenia wewnętrznego i przekaźnik ogrzewania)
- Jednostka sterująca szyberdachem
- Jednostka sterująca kompasem
- Jednostka sterująca asystentem zmiany pasa ruchu (BSI)
- Falownik prądu przemiennego
- –
- Skrzynka bezpiecznikowa
- Radar wspomagający zmianę lewego pasa ruchu
- Elektronika tylnej części nadwozia
- Sterownik zasilania pokrywą bagażnika
- Elektryczna jednostka sterująca napędem drzwi przesuwnych lewych
Skrzynka bezpiecznikowa

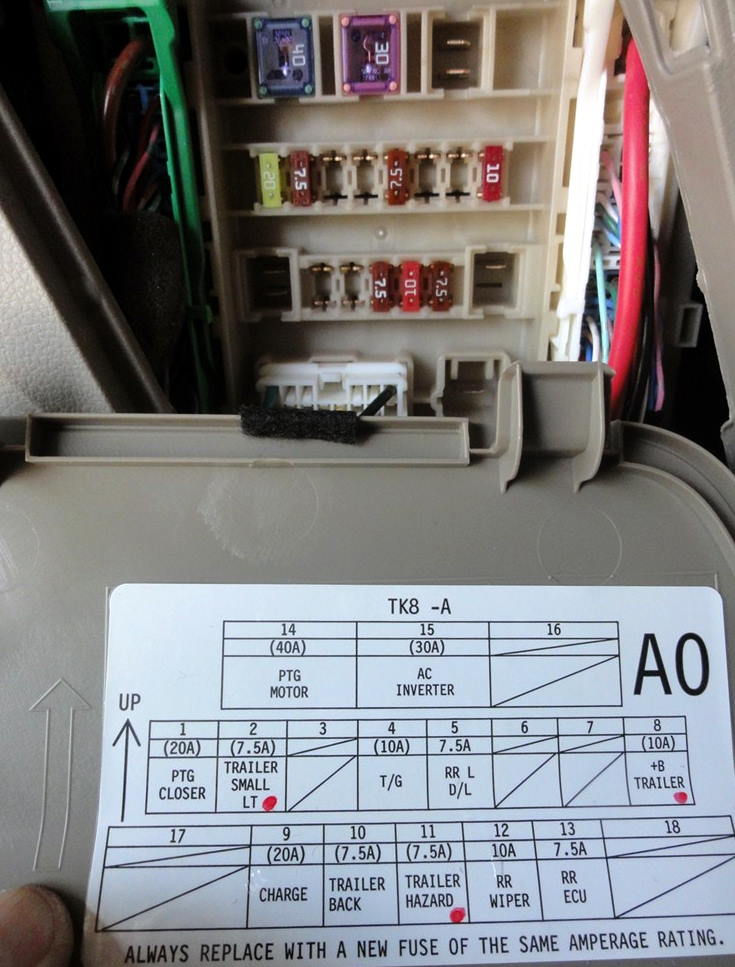

Znajduje się po lewej stronie bagażnika i jest zamknięta pokrywą ochronną. Rzeczywiste oznaczenie będzie znajdować się z tyłu okładki.
Opis
| 1 | Zasilanie pokrywy bagażnika 20A |
| 2 | – |
| 3 | – |
| 4 | 10A Siłownik zamka pokrywy bagażnika |
| 5 | 7,5 A Siłownik zamka lewych drzwi przesuwnych, przekaźnik centralnego zamka |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | 10A Wycieraczka tylna |
| 13 | Asystent zmiany pasa ruchu 7,5 A (BSI), moduł sterujący lewych drzwi przesuwnych, moduł sterujący pokrywy bagażnika, moduł elektroniki tylnego nadwozia (MICU) |
| 14 | Zasilanie pokrywy bagażnika 40A |
| 15 | Falownik 30A |
| 16 | – |
| 17 | – |
| 18 | – |

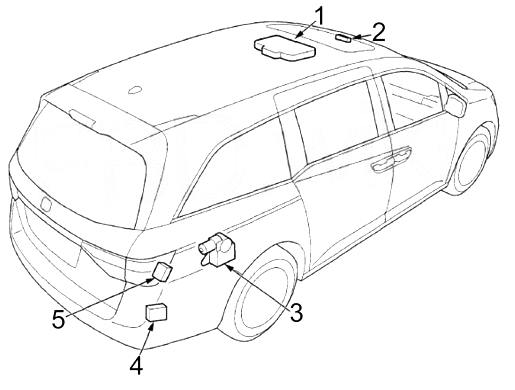

Dodatkowe elementy
Rysunek poglądowy
Przeznaczenie
- System rozrywki dla pasażerów z tyłu
- Pilot do bramy garażowej (HomeLink)
- Sterownik drzwi przesuwnych prawych
- Prawy radar asystenta zmiany pasa ruchu
- Jednostka sterująca klimatyzacją tylną
Jest coś do dodania – napisz w komentarzach.
