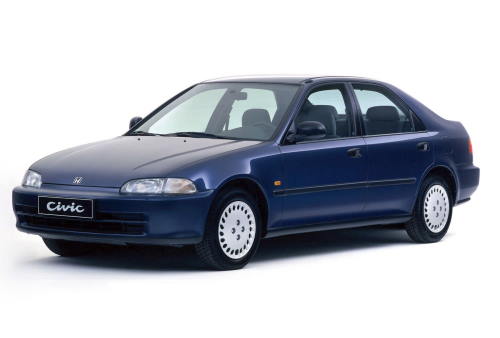

Honda Civic 5 generacji była produkowana w latach 1990, 1991, 1992, 1993, 1994 i 1995. W tym czasie model przeszedł aktualizację. W tym poście znajdziesz informacje o lokalizacji elektronicznych jednostek sterujących, opis bezpieczników i przekaźników w Hondzie Civic 5 ze schematami skrzynek bezpieczników oraz przykładowymi zdjęciami. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski

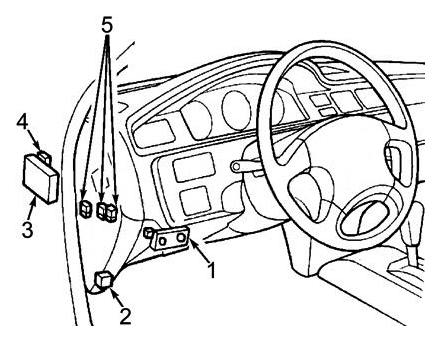

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i Realy
- Przekaźnik PGM-FI
- Jednostka tempomatu
- Jednostka sterująca światłami do jazdy dziennej
- Przekaźnik zamknięcia dachu księżycowego Przekaźnik
otwarcia dachu księżycowego
M/T: Przekaźnik odcięcia rozrusznika
Bezpieczniki i prawdziwa skrzynka
Znajduje się pod deską rozdzielczą, po stronie kierowcy. Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | Silnik dachowy księżycowy 30A |
| 2 | — |
| 3 | Zintegrowana jednostka sterująca 7,5 A, światło kopułkowe, oświetlenie bagażnika/bagażu, złącze łącza danych (DLC), złącze opcji „A” |
| 4 | Silnik szyby tylnej prawej, 20 A |
| 5 | Silnik podnośnika szyby przedniej prawego prawego 20 A, jednostka sterująca podnośnika szyb |
| Silnik szyby przedniej lewej lewej 20A | |
| 6 | Jednostka sterująca zamka drzwi o mocy 20 A |
| 7 | 20A Silnik podnośnika szyby tylnej lewej, jednostka sterująca podnośnika szyby |
| 8 | Przełącznik/silnik elektrycznego podnośnika szyby przedniej lewego 20 A, jednostka sterująca podnośnikiem szyb |
| Silnik szyby przedniej prawej, 20 A | |
| 9 | 10A Prawe światło drogowe, rezystor świateł do jazdy dziennej |
| 10 | 10A Lewe światło drogowe, lampka kontrolna świateł drogowych, rezystor świateł do jazdy dziennej |
| 11 | Pomocniczy przekaźnik światła 10A |
| 12 | 15A PGM-FI, alternator, tempomat, zespół wskaźników, moduł wykrywania obciążenia elektrycznego (ELD), czujnik prędkości pojazdu (VSS) |
| 13 | Lusterka 7,5 A, układ przeciwblokujący, dopływ powietrza, przekaźnik silnika dmuchawy, przekaźnik odmgławiacza tylnej szyby, przekaźnik wentylatora chłodnicy, przekaźnik wentylatora skraplacza |
| 14 | Przekaźniki otwierania/zamykania dachu księżycowego 20 A, silnik spryskiwacza przedniej szyby, silnik spryskiwacza tylnej szyby, zintegrowana jednostka sterująca, silnik wycieraczki przedniej szyby, silnik wycieraczki tylnej szyby, przekaźnik elektrycznego szyby |
| 15 | Zegar 10A, zespół wskaźników, wyłącznik awaryjny, światła cofania, system blokady, zintegrowana jednostka sterująca, wskaźnik odblokowania dachu (del Sol), elektromagnes blokady zmiany biegów, przełącznik położenia przekładni A/T, wyłącznik główny (del Sol) |
| 16 | Jednostka sterująca światłami do jazdy dziennej 7,5 A, złącze opcji „C” |
| 17 | 10A Jednostka sterująca światłami do jazdy dziennej, złącze opcji „B” |
| 18 | 7,5A PGM-FI, zintegrowana jednostka sterująca, moduł sterujący silnika (ECM) |
| 19 | Światła drogowe 10A, sygnał przyciemniania, światła postojowe, światła tylne, oświetlenie tablicy rejestracyjnej, oświetlenie konsoli, złącze opcji „D” |
| 20 | — |
| 21 | 10A prawy reflektor świateł mijania, włącznik światła pomocniczego (del Sol) |
| 22 | 10A Lewe światło mijania |
| 23 | Radio stereofoniczne 15 A/odtwarzacz kasetowy lub CD, zapalniczka samochodowa, złącze opcji „E” |
| 24 | 15A PGM-FI, alternator, tempomat, zespół wskaźników, jednostka sterująca SRS, czujnik prędkości pojazdu (VSS) |
| 25 | |
| Przekaźnik | |
| R1 | Okno mocy |
| R2 | Zagrożenie kierunkowskazami |
Za zapalniczkę odpowiada bezpiecznik nr 23.
Komora silnika

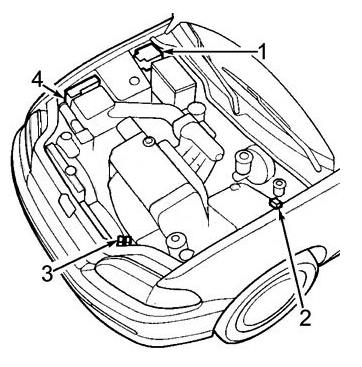

Lokalizacja
Rysunek poglądowy
Oznaczenie
- Skrzynka bezpieczników i przekaźników
- Rezystor świateł do jazdy dziennej
- Przekaźnik sprzęgła sprężarki klimatyzacji.
Przekaźnik wentylatora skraplacza klimatyzacji - z ABS: Skrzynka przekaźników
Skrzynka bezpieczników i przekaźników
Znajduje się obok akumulatora.
Zdjęcie
Sprawdź rozmieszczenie elementów według schematów na okładce pudełka.
Schemat
Opis
| 31 | Przekaźnik główny 15A PGM-FI |
| 32 | Moduł sterujący silnika 7,5 A (ECM), zegar, radio stereo/odtwarzacz kasetowy |
| 33 | Przekaźnik wentylatora chłodnicy 15A |
| 34 | Odmgławiacz tylnej szyby 30A |
| Odmgławiacz tylnej szyby 15A | |
| 35 | Silnik wentylatora skraplacza 20 A, sprzęgło sprężarki klimatyzacji |
| 36 | Rozdział zasilania 50 A do bezpieczników nr 1, 3 i 6, szyby zasilania, złącze opcji „A” |
| 37 | Silnik dmuchawy 30A |
| 38 | — |
| 39 | Wyłącznik zapłonu 50A (nietoperz) |
| 40 | Łączony włącznik światła 40A, bezpiecznik nr 17 |
| 41 | Dystrybucja zasilania 80A (bezpiecznik główny) |
| 42 | Sygnały dźwiękowe 20 A, światła hamowania, elektromagnes blokady kluczyka |
| Sygnały dźwiękowe 15 A, światła hamowania, elektromagnes blokady kluczyka | |
| 43 | Światła kierunkowskazów 10A, przekaźnik kierunkowskazów/zagrożeń |
| 44 | — |
| 45 | — |
| 46 | — |
| Przekaźnik | |
| R1 | Wentylator chłodnicy |
| R2 | Silnik dmuchawy |
| R3 | Odmgławiacz tylnej szyby |

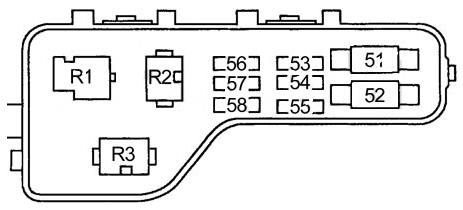

Skrzynka przekaźników
Schemat
Przeznaczenie
| 51 | Silnik pompy ABS 50A |
| 52 | — |
| 53 | — |
| 54 | 15A Jednostka sterująca ABS (+B2) |
| 55 | 20A Jednostka sterująca ABS (+B1) |
| 56 | — |
| 57 | Jednostka sterująca ABS 7,5A |
| 58 | — |
| Przekaźnik | |
| R1 | Silnik pompy ABS |
| R2 | Tylny ABS odporny na awarie |
| R3 | Przedni ABS odporny na awarie |
Czy masz jakieś pytania? Zapytaj ich w komentarzach.
