Honda Civic 9 generacji była produkowana w latach 2012, 2013, 2014 i 2015 w różnych wersjach nadwozia: sedan, coupe , hatchback i kombi. W tym artykule znajdziesz opis bezpieczników i przekaźników do Hondy Civic 9 ze schematem skrzynki bezpieczników, lokalizacją i zdjęciami. Wybierz bezpiecznik zapalniczki.
Amerykański sedan i coupe oraz europejski hatchback i kombi bardzo się od siebie różniły, zarówno pod względem ogólnego układu, jak i zawartości technicznej, dlatego przeznaczenie bezpieczników i przekaźników w blokach może różnić się od prezentowanych.
Przedział pasażerski

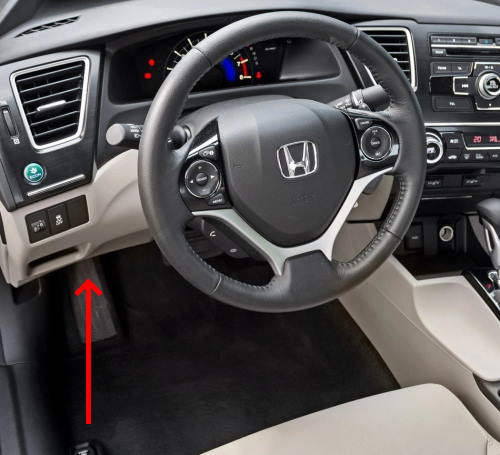

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

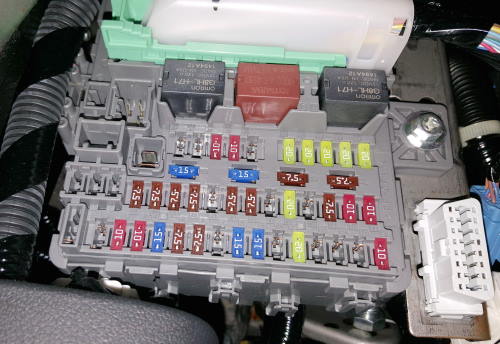

Zdjęcie poglądowe

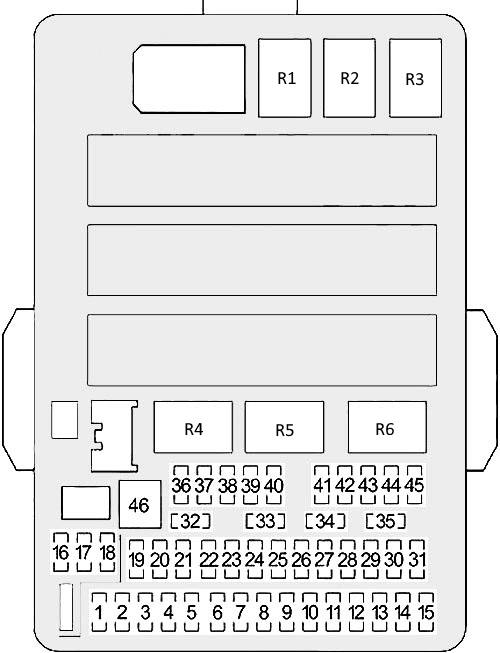

Schemat
Opis
| 1 | 20A HAC (system wspomagania podjazdu) |
| 2 | 10A ACG (zapłon) |
| 3 | 10A SRS |
| 4 | 15A Pompa paliwa |
| 5 | Instrumenty 7.5A |
| 6 | Okno elektryczne 7,5A |
| 7 | 15A VB SQL |
| 8 | 15A Silnik zamka drzwi 2 (odblokowanie) |
| 9 | 15A Silnik zamka drzwi 1 (odblokowanie) |
| 10 | 10A Oświetlenie zewnętrzne w ciągu dnia |
| 11 | 20A Łukasz |
| 12 | Gniazdo akcesoriów 15/20 A (konsola środkowa) |
| 13 | Fotele elektryczne 20A |
| 14 | 15A Podgrzewacze siedzeń |
| 15 | 10A Silnik zamka drzwi kierowcy (odblokowanie) |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | 7,5A prądu przemiennego |
| 20 | Zamek kluczykowy ACC 7,5A |
| 21 | Światła do jazdy dziennej 7,5A |
| 22 | 7,5A HAC |
| 23 | 7,5A HAC |
| 24 | 7,5A ABS/VSA |
| 25 | 7,5A prądu przemiennego |
| 26 | – |
| 27 | Gniazdo zasilania akcesoriów 15/20A (przód), zapalniczka samochodowa |
| 28 | Podkładka 15A |
| 29 | 7,5A ODS |
| 30 | 10A Silnik zamka drzwi kierowcy (zamek) |
| 31 | 10A Inteligentny |
| 32 | 15A Silnik zamka drzwi 2 (zamek) |
| 33 | 15A Silnik zamka drzwi 1 (zamek) |
| 34 | 7,5A Małe lampki (wymiary) |
| 35 | Oświetlenie 7,5A |
| 36 | rezerwa |
| 37 | Fotele elektryczne 20A |
| 38 | 10A Lewy reflektor świateł drogowych |
| 39 | 10A Prawy reflektor świateł drogowych |
| 40 | Tylne światło przeciwmgielne 7,5 A |
| 41 | Blokada 20A |
| 42 | 20A Podnośnik szyby kierowcy |
| 43 | 20A Elektrycznie sterowana szyba, tylna strona pasażera |
| 44 | 20A Elektryczna szyba, strona pasażera |
| 45 | 20A Tylna szyba elektryczna, strona kierowcy |
| 46 | Wycieraczka 30A |
| – | 7,5A ST |
| R1 | Przekaźnik okna elektrycznego |
| R2 | Przekaźnik pompy paliwa |
| R3 | Przekaźnik rozrusznika |
| R4 | |
| R5 | Przekaźnik wtrysku paliwa |
| R6 | Przekaźnik okna elektrycznego |
Sprawdź oznaczenie elementów na swoich schematach.

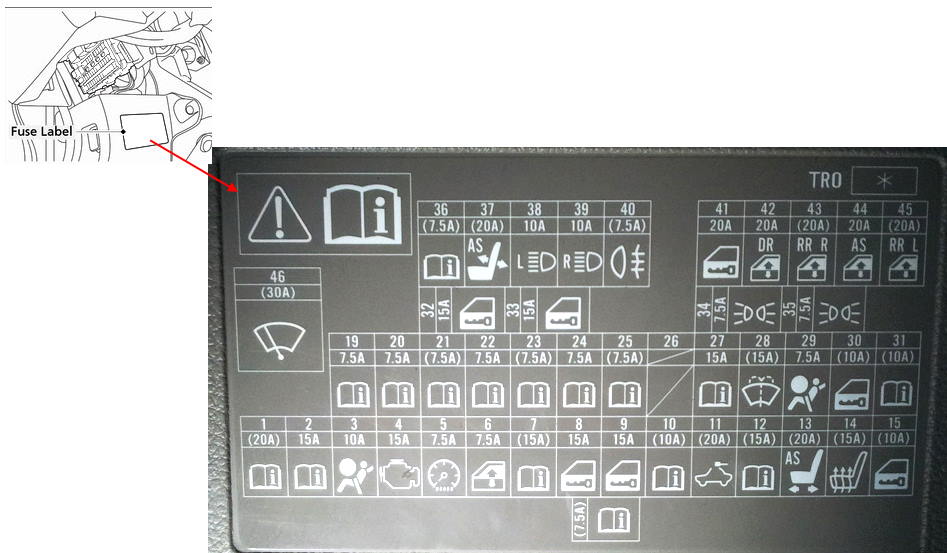

Schemat z oznaczeniem
Komora silnika

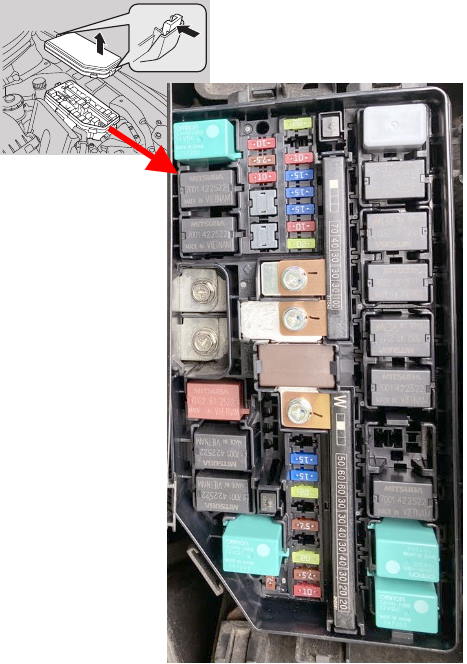

Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie i jest przykryta pokrywą ochronną.

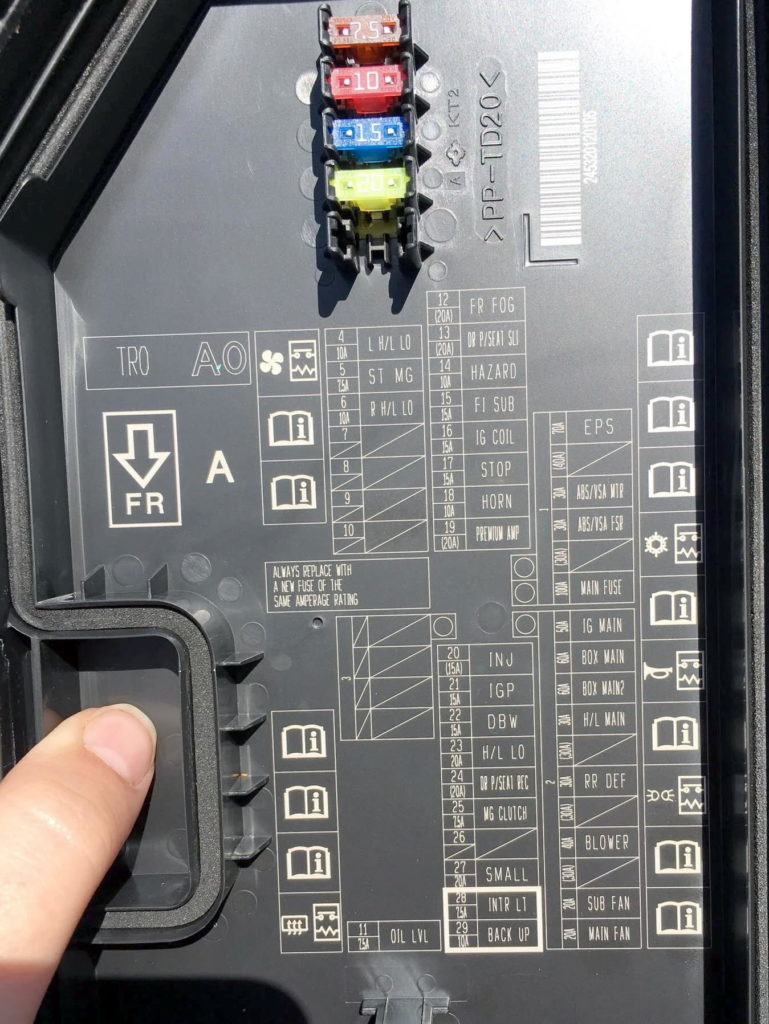

Schemat z pokrywy pudełka

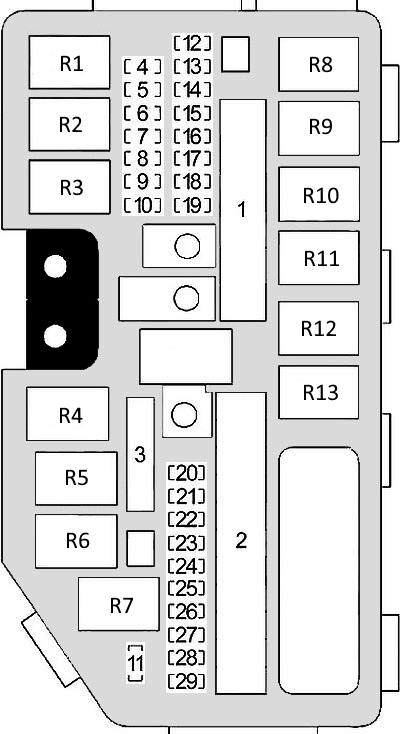

Schemat
Przeznaczenie
| 1 | 70A EPS (wspomaganie kierownicy) |
| Silnik ABS/VSA 30A | |
| 30A ABS/VSA FSR | |
| 30A Silnik czyszczący | |
| Bezpiecznik główny 100A | |
| 2 | Główny 30/50A IG |
| 60A Główna skrzynka bezpieczników | |
| 60A Główna skrzynka bezpieczników 2 | |
| Główny bezpiecznik reflektora 30A | |
| Przełącznik 30A ST/MG | |
| 30 Tylna nagrzewnica | |
| 30A IG Podstawowy 2 | |
| Wentylator 40A | |
| 20F Pomocniczy silnik wentylatora | |
| 20F Główny silnik wentylatora | |
| 3 | – |
| 4 | 15A Lewy reflektor świateł mijania |
| 5 | 7.5A ST DIAG/ ST MG |
| 6 | 15A Prawy reflektor świateł mijania |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | 7,5A Poziom oleju |
| 12 | 20A Światła przeciwmgielne |
| 13 | Fotel kierowcy przesuwany elektrycznie 20A |
| 14 | Alarm 10A |
| 15 | 15A FI Sub |
| 16 | Cewka zapłonowa IG 15A |
| 17 | 15A Światła stopu |
| 18 | 10A Róg |
| 19 | 20A Wyposażenie elektryczne przyczepy |
| 20 | 15A Wtryskiwacz świateł mijania, prawy reflektor |
| 21 | 15A IGP |
| 22 | 15A DBW |
| 23 | 15A Lewy reflektor świateł mijania |
| 24 | Elektryczny fotel kierowcy 20A |
| 25 | Sprzęgło 7,5A |
| 26 | Podkładka 15A |
| 27 | Lampy obrysowe 20A |
| 28 | 7,5A Oświetlenie wewnętrzne |
| 29 | 10A Światło cofania |
| R1 | Przekaźnik wentylatora nagrzewnicy |
| R2 | Przekaźnik rozrusznika 1 |
| R3 | Pomocniczy przekaźnik wentylatora |
| R4 | Przekaźnik cewki zapłonowej |
| R5 | Przekaźnik rozrusznika 2 |
| R6 | Przekaźnik wtrysku |
| R7 | Przekaźnik nagrzewnicy tylnej |
| R8 | Przekaźnik prędkości wentylatora (wysoki/niski) |
| R9 | Główny przekaźnik wentylatora |
| R10 | Przekaźnik wycieraczek |
| R11 | Przekaźnik sprzęgła magnetycznego |
| R12 | Przekaźnik przednich świateł przeciwmgłowych |
| R13 | Przekaźnik klaksonu |
