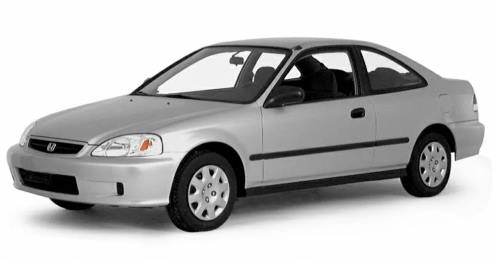

Honda Civic 6 generacji była produkowana w latach 1994, 1995, 1996, 1997, 1998, 1999 i 2000 z różnymi wersjami nadwozia , takimi jak sedan, hatchback, coupe i kombi (znana w Europie jako Civic Aerodeck). W tym czasie model został odnowiony. W materiale pokażemy lokalizacje głównych elektronicznych jednostek sterujących z pełnym opisem bezpieczników i przekaźników w Hondzie Civic 6 wraz z ich schematami i zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie klocków i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Contents
Przedział pasażerski

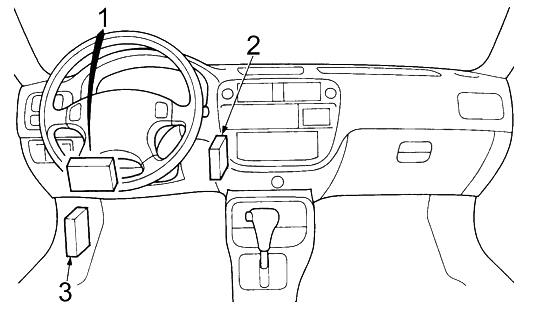

Lokalizacja
Schemat
Opis
- Skrzynka bezpieczników i przekaźników
- Blokowanie jednostki sterującej
- Moduł sterujący skrzynią biegów (TCM/CVT) / moduł sterujący centralnego zamka / system otwierania pojazdu bez kluczyka
Skrzynka bezpieczników i przekaźników
Wewnątrz Hondy Civic 6 główna skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, po stronie kierowcy.

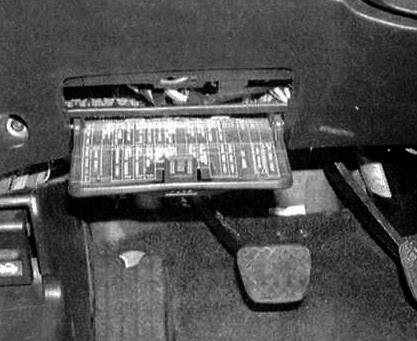

Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Samo pudełko będzie wyglądać mniej więcej tak.
Schemat
Przeznaczenie
| 1 | Fotele elektryczne 20A (ruch wzdłużny, regulacja wysokości) |
| 2 | 20A Elektryczne fotele (odchylenie oparcia), podgrzewane siedzenia |
| 3 | 10A Wycieraczka tylna, zabezpieczenie przed kradzieżą |
| 4 | 10A Prawy reflektor (światła drogowe), światła do jazdy dziennej, moduł elektroniki nadwozia (ICU) |
| 5 | 10A Reflektor lewy (światła drogowe), światła do jazdy dziennej |
| 6 | System antywłamaniowy |
| 30A Sterownik spryskiwaczy reflektorów | |
| 7 | 20A Tylne lewe okno elektryczne |
| 8 | 20A Tylne prawe okno elektryczne |
| 9 | 15A ’98-’00 (z wyjątkiem GX): Cewka zapłonowa |
| 10 | 20A Przednie okno pasażera |
| 11 | 20A Podnośnik szyby kierowcy |
| 12 | Alarm 7,5A |
| 13 | 15A Przekaźnik modułu sterującego silnika (PGM-FI), pompa paliwa, moduł sterujący poduszką powietrzną |
| 14 | 7.5A System audio (’96-’98), tempomat, zamek centralny (’99-’00), system otwierania bezkluczykowego (’99-’00) |
| 15 | Czujnik obciążenia elektrycznego 7,5 A (ELD), zestaw wskaźników, moduł sterujący skrzynią biegów – TCM (CVT z lat 96-98), moduł sterujący silnika (PGM-FI), czujnik prędkości (VSS), moduł sterujący immobilizera |
| 16 | 7,5A Ogrzewana tylna szyba (’96-’98), ABS, elektrycznie sterowane lusterka (’99-’00) |
| 17 | Lusterka 7,5 A (’96-’98), przesłona powietrzna, panel sterowania nagrzewnicą, panel sterowania klimatyzacją, wentylatory, przekaźnik podgrzewanych siedzeń, moduł sterujący składanych lusterek |
| 18 | 7,5 A Światła do jazdy dziennej, moduł elektroniki nadwozia (ICU) |
| 19 | 7,5A Światła cofania, sterownik ryglowania |
| 20 | Światła do jazdy dziennej 7,5A, tylne światło przeciwmgielne |
| 21 | 10A Prawy reflektor (światła mijania) |
| 22 | 10A Lewy reflektor (światła mijania) |
| 23 | 10A Jednostka sterująca poduszką powietrzną |
| 24 | 7,5 A Przekaźnik podnośnika szyb, szyberdach, regulacja zasięgu reflektorów, spryskiwacz reflektorów |
| 25 | 7,5 A Moduł elektroniki nadwozia (ICU), blokada wybieraka skrzyni biegów, zestaw wskaźników |
| 26 | 20A Wycieraczka przednia i spryskiwacz |
| 27 | 10A ’96-’98: Zapalniczka do papierosów |
| 15A ’99-’00: Zapalniczka samochodowa | |
| 28 | 10A ’96-’97: System audio |
| 15A ’98: System audio | |
| 10A ’99-’00: System audio | |
| 29 | 7,5 A Tylne światło przeciwmgielne, moduł elektroniki nadwozia (ICU) |
| 30 | 7,5A Oświetlenie deski rozdzielczej |
| 31 | 7,5A Przekaźnik modułu sterującego silnika (PGM-FI), moduł sterujący silnika (PCM/ECM), moduł elektroniki nadwozia (ICU) |
| 32 | 7,5A Światła postojowe, oświetlenie tablicy rejestracyjnej |
| 33 | 7,5 A Jednostka sterująca blokadą, blokada wybieraka skrzyni biegów, elektromagnes blokady kluczyka, włącznik reflektorów |
| Przekaźnik | |
| R1 | Ogrzewanie tylnej szyby |
| R2 | Elektryczne szyby |
| R3 | Kierunkowskazy / alarmy |
Za zapalniczkę odpowiada bezpiecznik nr 27.
Dodatkowe elementy

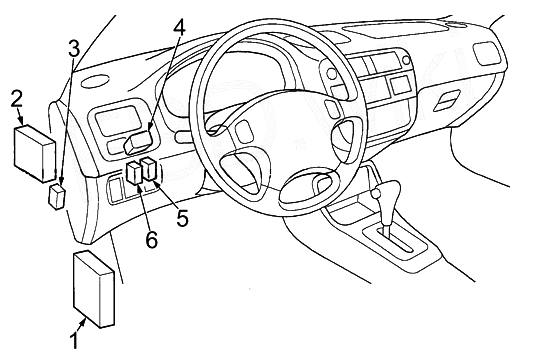

Rysunek poglądowy
Oznaczenie
- Jednostka sterująca wtryskiwaczami
- Jednostka tempomatu
- Przekaźnik wtryskiwaczy
- Jednostka sterująca podświetleniem deski rozdzielczej
- Przekaźnik rozrusznika
- Przekaźnik klaksonu
Komora silnika
Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników ABS
- Skrzynka bezpieczników i przekaźników
Skrzynka bezpieczników ABS
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 61 | Pompa ABS 40A |
| 62 | Skrzynka sterownicza ABS 20A |
| 63 | Jednostka sterująca ABS 7,5A |
| Przekaźnik | |
| R1 | Pompa ABS |
Skrzynka bezpieczników i przekaźników
Montuje się go obok akumulatora.
Sprawdź oznaczenia elementów na swoich schematach na okładce pudełka
Zdjęcie
Schemat
Oznaczenie
| 41 | Bezpiecznik główny 80/100A |
| 42 | 40A Stacyjka (BAT) |
| 43 | 7,5A Oświetlenie wnętrza, gniazdo diagnostyczne |
| 44 | 20A GX: Przekaźnik modułu sterującego silnika (PGM-FI), Moduł sterujący wtryskiwacza (przekaźnik wtryskiwacza) |
| 15A z wyjątkiem GX: Przekaźnik modułu sterującego silnika (PGM-FI), moduł sterujący wtryskiwaczami (przekaźnik wtryskiwaczy) | |
| 45 | – |
| 46 | 40A Elektryczne szyby (przekaźnik podnośnika szyb) |
| 47 | 7,5A System audio, zegar, sterownik silnika – PCM (VBU), sterownik skrzyni biegów – TCM (’96-’98), panel sterowania nagrzewnicą, antena, sterownik składania lusterek |
| 48 | 30A Włącznik światła, bezpiecznik: #33 |
| 49 | – |
| 50 | 30A Ogrzewana tylna szyba (przekaźnik podgrzewanej tylnej szyby) |
| 51 | 20A Centralny zamek (’99-’00), jednostka sterująca systemu dostępu bezkluczykowego (’99-’00), szyberdach |
| 52 | 15A Sygnał dźwiękowy, światła stopu |
| 53 | 10A Przekaźnik zagrożenia, kierunkowskazów i alarmu |
| 54 | 40A System antykradzieżowy |
| 55 | 40A Nagrzewnica (przekaźnik nagrzewnicy) |
| 56 | Wentylator klimatyzacji 20 A (przekaźnik wentylatora klimatyzacji), sprzęgło sprężarki klimatyzacji (przekaźnik sprzęgła sprężarki klimatyzacji) |
| 57 | 20A Wentylator chłodzący (przekaźnik wentylatora chłodzącego) |
| Przekaźnik | |
| R1 | Wentylator klimatyzatora |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Wentylator chłodzący |
| R4 | Podgrzewacz |
