Honda Accord 7 generacji produkowana była w latach 2002, 2003, 2004, 2005, 2006, 2007 i 2008 z silnikami benzynowymi 2.0 2.4 i diesla 2.2 litra. W tym materiale znajdują się opis bezpieczników i przekaźników Honda Accord 7 wraz ze schematami skrzynek bezpieczników oraz ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może wystąpić od zadziałania i zależy od roku produkcji, mocy i działania dostawy. Sprawdź informacje na swoich diagramach na zakładach bloków.
Contents
Przedział lotniczy
Lokalizacja

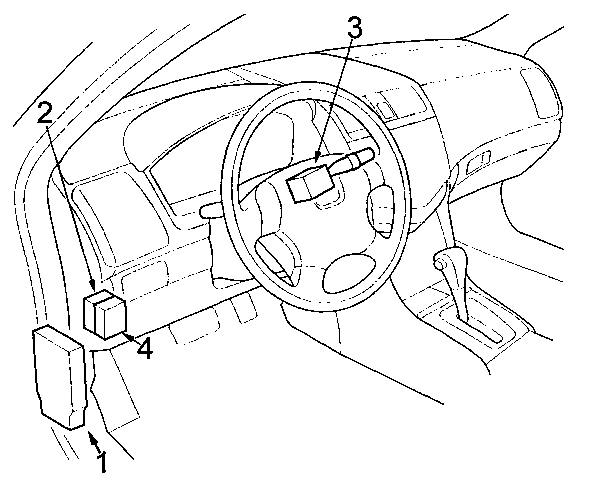

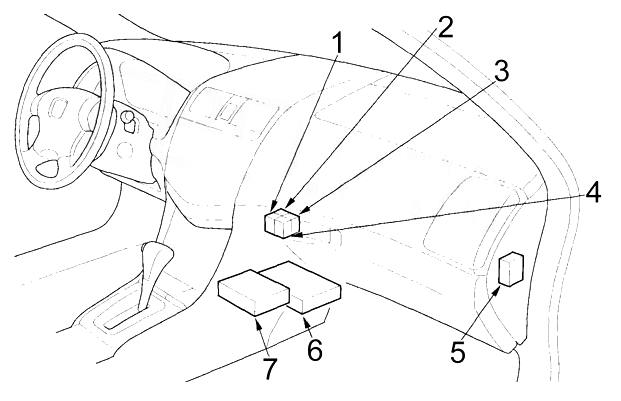

Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca światłami do jazdy dziennej
- Jednostka sterująca zasilanym kombinowanym
- ’03-’05: Jednostka tempomatu
Skrzynka bezpieczników i przekaźników

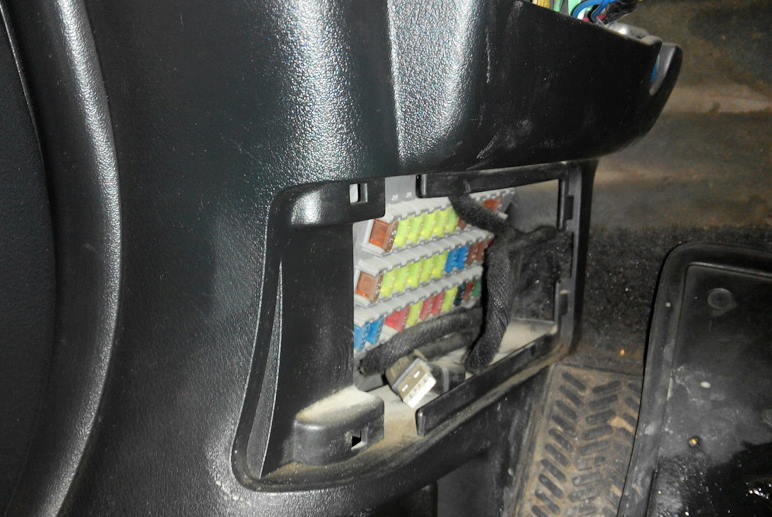

W kabinie Accord 7 jednostka główna wraz z bezpiecznikami i przekaźnikami, które znajdują się pod deską rozdzielczą, w sekcji części stojaka, za osłoną.

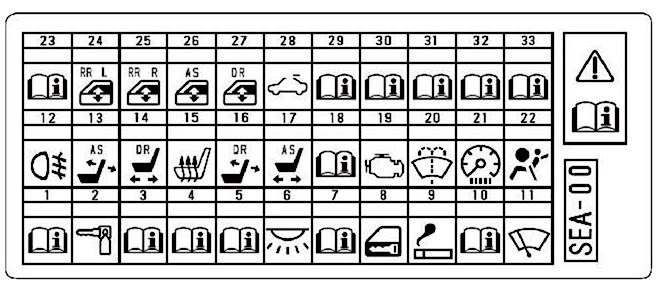

Schemat z lodówką

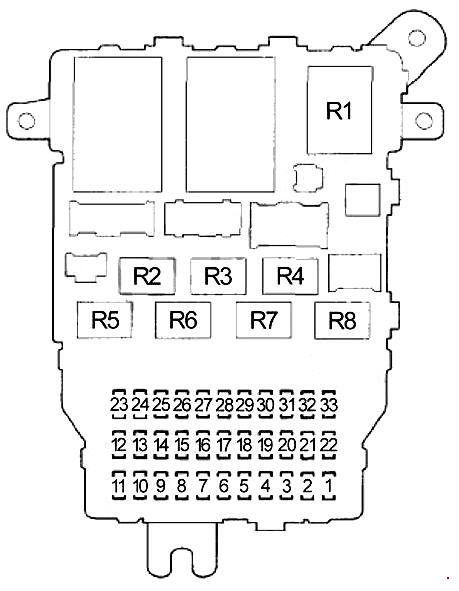

Schemat
Przeznaczenie
| 1 | 15A Jednostka sterująca przepustnicą |
| 2 | 15A Przekaźnik cewki zapłonowej, cewka zapłonowa |
| 3 | 10A Przekaźnik świateł do jazdy dziennej |
| 4 | Czujnik w odniesieniu do powietrza paliwa (A/F) 15 A, podgrzewane grzejniki (HO2S) (3,0 l) |
| 5 | 10A System audio, pobieranie XM (’04-’07) |
| 20A Dźwięk systemowy | |
| 6 | 7,5A Oświetlenie wnętrza, oświetlenie bagażnika, lampki w zasięgu, oświetlenie lustreek w osłonie ochronnej, elektryczny pompa wychodzącego (hybryda) |
| 7 | 10A jednostka sterująca urządzenia kombinowanego, moduł elementów wyposażenia drzwi (MCU), zestaw elementów, jednostka sterująca immobilizera, jednostka sterująca nawigacją, moduły, moduły elementów wyposażenia (MICU) |
| 8 | 20A Zamek pokrywy obudowy, moduł obudowy (MICU) |
| 9 | 15A 2,4L i 3,0L: Gniazdo przednie, gniazdo tylne |
| Hybrydowy 20A: Wyjście z przodu | |
| 10 | Czujnik ciężaru pasażera z przodu 7,5 A (’04-’05), system wykrywania zajętości siedzenia pasażera z przodu (OPDS/ODS), moduł sterujący poduszką powietrzną |
| 11 | Wycieraczka 30A |
| 12 | 10A Gniazdo akcesoriów, tylne światło przeciwmgielne |
| 13 | Elektryczny fotel pasażera 20 A (odchylenie oparcia) |
| Tylne światło przeciwmgielne 7,5 A | |
| 14 | 20A Fotel kierowcy elektrycznie sterowany (przód/tył, regulacja wysokości) |
| 15 | 20A Ogrzewanie siedzenia |
| 16 | 20A Fotel kierowcy elektrycznie sterowany (odchylenie oparcia) |
| 17 | 20A Elektryczny fotel kierowcy (ruch wzdłużny) |
| 18 | 15A 2,4L: Alternator, czujnik położenia wałka rozrządu (CMP) A, moduł tempomatu, czujnik obciążenia elektrycznego (ELD), elektromagnes mocowania silnika, układ EVAP, czujnik masowego przepływu powietrza, wtórna podgrzewana sonda lambda (HO2S)) |
| 15A 3,0L: Alternator, czujnik obciążenia elektrycznego (ELD), elektromagnes mocowania silnika, układ EVAP, podgrzewana sonda lambda (HO2S), moduł sterujący silnika (PCM) | |
| 15 A 2,0 l: alternator, czujnik obciążenia elektrycznego (ELD), wtórny podgrzewany czujnik tlenu (HO2S), moduł tempomatu, elektromagnes poduszki silnika, czujnik położenia wałka rozrządu (CMP) | |
| Hybrydowy 15 A: ABS/TCS (’05), VSA (’06-’07), aktywny moduł sterujący mocowania silnika (ACM), przekaźnik ACM, czujnik stosunku powietrza do paliwa (A/F), alternator, czujnik obciążenia elektrycznego (ELD) ) ), elektromagnes mocowania silnika, pomocnicza pompa olejowa skrzyni biegów (ATFP), układ emisji oparów benzyny (EVAP), wyłącznik biegu jałowego, wtórna podgrzewana sonda lambda (HO2S), moduł sterujący silnika (PCM), moduł sterujący zespołem napędowym (MCM) | |
| 19 | 15A Moduł sterujący silnika (ECM/PCM), moduł sterujący immobilizera (odbiornik), pompa paliwa, przekaźnik modułu sterującego silnika (PGM-FI) nr 2 |
| 20 | 7,5A Spryskiwacz szyby przedniej, regulacja zasięgu reflektorów, wycieraczka i spryskiwacz tylnej szyby, czujnik deszczu, przekaźnik otwierania okna dachowego, przekaźnik zamykania okna dachowego |
| 21 | Światła cofania 7,5 A, moduł sterujący przełącznika kombinowanego, moduł elektroniki nadwozia drzwi (MCU), moduł elektroniki nadwozia (MICU), zestaw wskaźników, jednostka sterująca nawigacją, moduł sterujący przekaźnika, wskaźnik wyłączenia poduszki powietrznej pasażera z przodu (’04-‘ 06), dźwignia zmiany biegów Elektromagnes zamka (A/T), elektryczne wspomaganie kierownicy — EPS (hybrydowe), jednostka sterująca elektrycznie sterowanymi drzwiami |
| 22 | 10A Jednostka sterująca poduszką powietrzną |
| 23 | Przekaźnik czujnika stosunku powietrza do paliwa (A/F) 7,5 A, moduł sterujący silnika (ECM/PCM), moduł sterujący wentylatora chłodzącego silnika (3,0 l) |
| 24 | 20A Tylne lewe okno elektryczne |
| 25 | 20A Tylne prawe okno elektryczne |
| 26 | 20A Przednie okno pasażera |
| 27 | 20A Podnośnik szyby kierowcy |
| 28 | Właz 20A |
| 29 | 7,5 A Hybrydowy: Napęd sprężarki klimatyzacji |
| Sterowanie zasięgiem reflektorów 7,5 A | |
| 30 | 7,5A Przekaźnik sprzęgła sprężarki klimatyzacji, panel sterowania nagrzewnicy i klimatyzacji, przekaźnik nagrzewnicy, przekaźnik wentylatora klimatyzacji, podgrzewane lusterka, lusterka elektryczne, przekaźnik wentylatora chłodzącego, układ recyrkulacji powietrza, przekaźnik ogrzewania siedzenia, siłownik przełącznika wlotu powietrza, przekaźnik odszraniania tylnej szyby , przekaźnik nagrzewnicy, przekaźnik wentylatora chłodzącego silnik, sterownik silnika |
| 31 | IG OP 2 |
| 32 | 7,5A System audio, przekaźnik gniazdowy, jednostka sterująca nawigacją, wyświetlacz, aktywny system redukcji szumów |
| 33 | HAK OP |
| 51 | Hybrydowy 7,5 A: rozrusznik, moduł sterujący silnika (PCM) |
| 52 | 20A Hybrydowy: Wyjście tylne |
| 53 | Hybrydowy 10 A: Przekaźnik modułu sterującego układu napędowego nr 2 |
| 54 | Hybrydowy 15 A: Przekaźnik aktywnego mocowania silnika (ACM). |
| Przekaźnik | |
| R1 | Kierunkowskazy / alarmy |
| R2 | Cewki zapłonowe |
| R3 | Jednostka sterująca silnika (przekaźnik nr 1) |
| R4 | Gniazda |
| R5 | Jednostka sterująca silnika (pompa paliwa) (przekaźnik nr 2) |
| R6 | Elektryczne szyby |
| R7 | Czujnik stosunku powietrza do paliwa (A/F) |
| R8 | Rozrusznik |
Za działanie zapalniczki odpowiada bezpiecznik nr 9.
Dodatkowe elementy

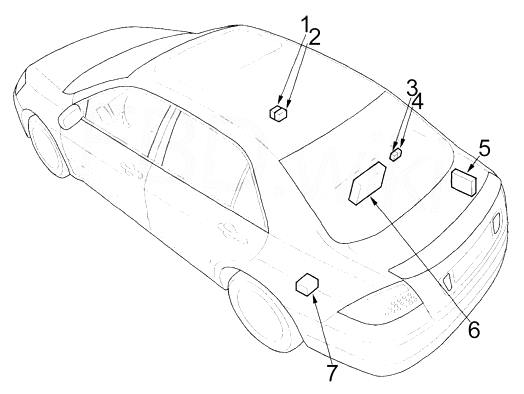

Rysunek poglądowy
Oznaczenie
- Przekaźnik przepustnicy
- Przekaźnik ogrzewania siedzenia
- Hybrydowy: Przekaźnik z tylnym gniazdem
- Hybrydowy: przekaźnik aktywnego mocowania silnika (ACM).
- Hybrydowy: Jednostka sterująca elektrycznego wspomagania układu kierowniczego (EPS)
2,4 l (’06-’07), 3,0 l: Jednostka sterująca przepustnicy - Moduł sterujący silnika (ECM/PCM) ECM – M/T; PCM-A/T
- Jednostka sterująca poduszką powietrzną
Schemat
Opis
- Sedan: Przekaźnik otwarcia szyberdachu
- Sedan: Przekaźnik zamykania szyberdachu
- Hybrydowy: przekaźnik modułu sterującego układu napędowego (MCM) (przekaźnik nr 1)
- Hybrydowy: przekaźnik modułu sterującego układu napędowego (MCM) (przekaźnik nr 2)
- z wyjątkiem hybrydy: odbiornik XM
- Hybrydowy: Moduł sterujący układu napędowego (MCM),
z wyjątkiem hybrydy: Jednostka sterująca nawigacją - Hybrydowy: Jednostka sterująca pompą paliwa
Komora silnika
Lokalizacja

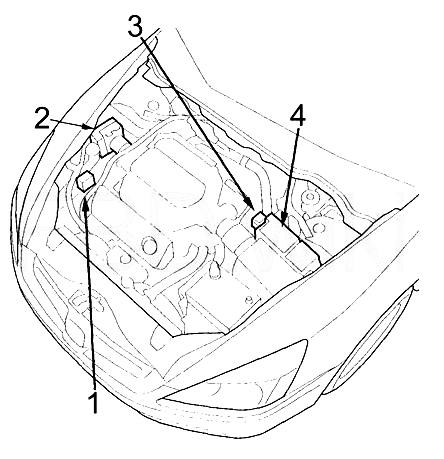

Rysunek poglądowy
Przeznaczenie
- Skrzynka przekaźników nr 2
- Jednostka sterująca ABS/TCS lub VSA
- Skrzynka przekaźników nr 1
- Skrzynka bezpieczników i przekaźników
Skrzynka przekaźników nr 2
To urządzenie jest dostępne tylko w modelach hybrydowych.
Schemat
Oznaczenie
| 34 | Moduł sterujący zespołem napędowym (MCM) 7,5 A, przekaźnik nr 1 MCM |
| 35 | – |
| Przekaźnik | |
| R1 | Sterowanie wentylatorem |
| R2 | Elektryczna pompa płynu chłodzącego |
| R3 | Światła dzienne |
Skrzynka przekaźników nr 1
Schemat
Przeznaczenie
| 36 | Bezpiecznik 40A (skrzynka przekaźników nr 2 w komorze silnika): nr 34, bezpieczniki: 53, 54 |
| 37 | 30A Pomocnicza pompa oleju w skrzyni biegów (ATFP) |
| Przekaźnik | |
| R1 | Hybrydowy: pomocnicza pompa olejowa skrzyni biegów (ATFP) |
| 3,0L (USA): Sterowanie wentylatorem | |
| 3,0 l: Światła do jazdy dziennej | |
| R2 | 2,4 l: Światła do jazdy dziennej |
| 3,0L: Sterowanie wentylatorem | |
Skrzynka bezpieczników i przekaźników
Zdjęcie poglądowe
Schemat z pokrywy bloku

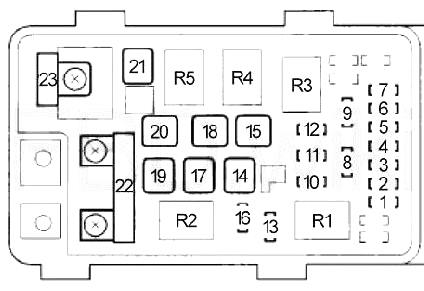

Schemat
Opis
| 1 | 10A Lewy reflektor (światła mijania) |
| 2 | 30A Ogrzewana tylna szyba |
| 3 | 10A Reflektor lewy (światła drogowe) |
| 4 | 15A Światło postojowe, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, oświetlenie schowka podręcznego, oświetlenie tablicy rejestracyjnej, światło pozycyjne dźwigni zmiany biegów |
| 5 | 10A Prawy reflektor (światła drogowe) |
| 6 | 10A Prawy reflektor (światła mijania) |
| 7 | Światła cofania 7,5A |
| 8 | 15A Czujnik położenia wałka rozrządu (CMP) B, czujnik położenia wału korbowego (CKP), moduł sterujący silnika (ECM/PCM), zawór sterujący powietrzem jałowym (IAC), wtryskiwacze, czujnik masowego przepływu powietrza, przekaźnik modułu sterującego silnika (PGM-FI), Złącze diagnostyczne (DLC), przekaźnik przepustnicy |
| 9 | Wentylator klimatyzacji 20A, przekaźnik wentylatora klimatyzacji |
| 10 | 20A Światło przeciwmgielne |
| 11 | 20A 2,4L, 2,0L: Wentylator chłodzący, przekaźnik wentylatora chłodzącego |
| 30A 3,0L, hybryda: wentylator chłodzący, przekaźnik wentylatora chłodzącego | |
| 12 | Sprzęgło sprężarki 7.5AA/C, przekaźnik sprzęgła sprężarki klimatyzacji |
| 30A Sterownik spryskiwaczy reflektorów | |
| 13 | Światła stopu 20 A, ABS/TCS (’03-’05), kontrola stabilności pojazdu (VSA) (’06-’07), moduł sterujący silnika (ECM/PCM), dodatkowe światło stopu, lampka stacyjki, elektronika korpusu jednostki ( MICU), róg |
| 14 | 40A Ogrzewana tylna szyba, wzmacniacz anteny AM/FM, przekaźnik podgrzewanej tylnej szyby |
| 15 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 5, 6, 7, 8, 9; bezpiecznik (skrzynka bezpieczników komory silnika): nr 7 |
| 16 | 15A Przekaźnik kierunkowskazów i alarmu |
| 17 | 30A ABS/TCS lub kontrola stabilności pojazdu (VSA) |
| 18 | 20A ’03-’05: ABS/TCS |
| 40A ’06-’07: Kontrola stabilności pojazdu (VSA) | |
| 19 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 1, 2, 3, 4 |
| 20 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 12, 14, 15, 16, 17 |
| 21 | 40A Nagrzewnica, przekaźnik nagrzewnicy |
| 22 | 100 A 2,0 l, 2,4 l i 3,0 l: Bezpiecznik główny |
| Hybrydowy 120 A: Bezpiecznik główny | |
| 70A Hybrydowy: Jednostka sterująca wspomagania kierownicy (EPS). | |
| 23 | 50A Wyłącznik zapłonu |
| Przekaźnik okna dialogowego 50A. bezpieczniki (skrzynka bezpieczników w kabinie): nr 24, 25, 26, 27, 28 | |
| Przekaźnik | |
| R1 | Wentylator działający silnik |
| R2 | Wentylator klimatyzatora |
| R3 | Ogrzewanie elektryczne |
| R4 | Sprzęgło klimatyzacji |
| R5 | Podgrzewacz |
