Honda Airwave do pięciodrzwiowych kombi, które zostały wykorzystane w latach 2005, 2006, 2007, 2008, 2009 i 2010 z silnikiem o pojemności 1,5 litra i oznaczeniu GJ1/GJ2. W tym czasie model został odnowiony. W naszym artykule opisano opis bezpieczników i przekaźników Honda Airwave wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją i zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może być uruchamiane od zadziałania i zależne od roku produkcji oraz od uruchomienia twojego samochodu.
Przedział lotniczy

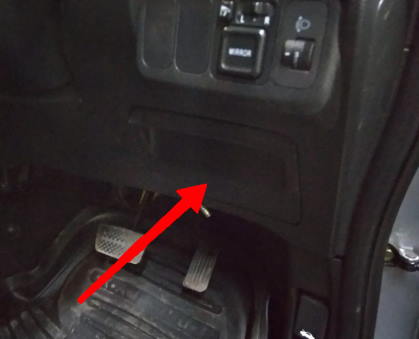

W kabinie głównej skrzynki bezpieczników i przekaźników znajdują się w sekcji rozdzielczej po stronie, za osłoną wyłączników.

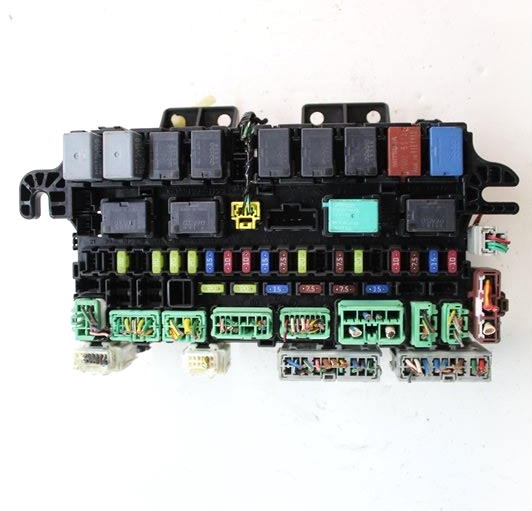

Zdjęcie poglądowe

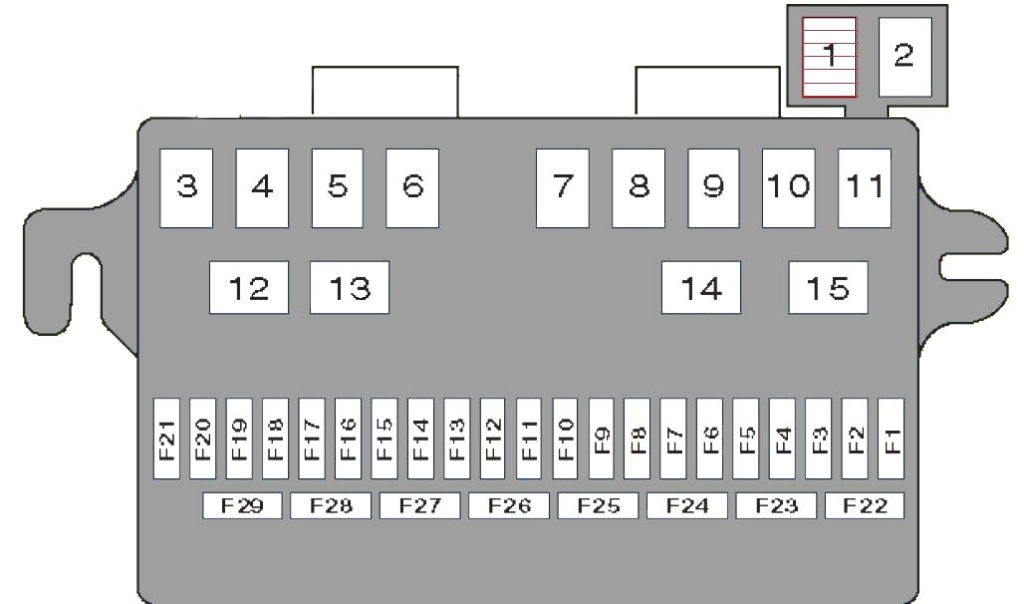

Schemat
Opis
| 1 | 10A Przekaźnik świateł cofania, światła cofania, jednostka sterująca systemu nawigacji (model z systemu nawigacji) |
| 2 | Nie |
| 3 | 7,5A Jednostka sterująca sterowanie układami kierowniczego, elektrozawór przełączników, zestawy wskaźników, jednostka sterująca centralnymi zamkami, generatorem, czujnikiem kontrolnym, elektrycznym układem emisji par, jednostką konfiguracji monitorowania zasilania, jednostką sterującą sterowania reflektorami, kontrolą reflektorów ( modele z ręcznym sterowaniem reflektorów), elektryczne sterowanie reflektorami |
| 4 | 10A Obwód obowiązkowy kierunkowskazami i alarmem (zestaw wskaźników) |
| 5 | Nie |
| 6 | 20A silnik wycieraczek szyby głównej, pompa spryskiwacza szyby przedniej, pompa spryskiwacza szyby przedniej |
| 7 | 7,5 A moduł pasażera z przodu (model z bocznymi poduszkami powietrznymi) |
| 8 | Nie |
| 9 | 20A Odmrażacz elektryczny, przekaźnik odmrażający lusterek bocznych (model z odmrażaniem lusterek bocznych), przekaźnik odszraniający elektryczne szyby |
| 10 | 7,5AA/C ECM, przełącznik klimatyzacyjny (ręczny układ ogrzewania), przekaźnik silnika wentylatora nagrzewnicy, lustreka elektrycznego, przekaźnik silnika wentylatora, przekaźnik silnika wentylatora skraplacza |
| 15A złącze „A” do dodatkowego zasilania | |
| 11 | 10A ECM silnika, moduł paliwowy ( zabezpieczenie pompy paliwa ), immobilizer ECU, ECU SRS (VA), ECU inteligentnego kluczyka Honda (modele z inteligentnym kluczem Honda) |
| 12 | Oświetlenie przełącznika podnośnika szyb 10 A, moduł sterowania podnośnikiem szyb (wbudowany w główny wyłącznik podnośnika szyb), silnik kurtyny dachu panoramicznego (model z dachem prowadzącym), silnik wycieraczki sterowane szybami |
| Przekaźnik okna końcowego | |
| 13 | 10A Elektroniczna jednostka sterująca SRS (VB) |
| 14 | 15A Przekaźnik główny nr 1 układu wtryskowego, przekaźnik główny nr 2 układu wtryskowego, moduł silnika, czujnik położenia korbowego, zawór regulacji prędkości obrotowej biegu jałowego, czujnik położenia wałka rozrządu, przekładnie |
| 15 | 20A Elektryczne szyby tylne lewe drzwi |
| 16 | 20A Elektrycznie sterowana szyba przednich drzwi prawych |
| 17 | 20A Podnośnik szyby bezpieczne, drzwi pasażera |
| 18 | 10A przycisku zapłonu (+B) (model z systemem Honda Smart Key) |
| 19 | 20A Silnik rolety panoramicznego okna dachowego (model z dachem obsługująm) |
| 20 | Złącze „D” do dodatkowego zasilania |
| 21 | 7,5 A Podgrzewacz lustreka (modele z podgrzewaczem lustreka) |
| 22 | Nie |
| 23 | |
| 24 | 15A Cewki zapłonowe |
| 25 | 7,5A Modulator ciśnienia i jednostka sterująca ABS |
| 26 | 7,5A Zawór elektromagnetyczny stacyjki, obwód ograniczający stacyjki (wbudowany w zestaw wskaźników), jednostka sterująca systemu nawigacji (model z systemem nawigacji), tuner TV (model z systemem nawigacji), radio (model bez systemu nawigacji), Honda Smart jednostka sterująca systemem klucze (modele z systemem Honda Smart Key) |
| Złącze „C” do dodatkowego wyposażenia | |
| 27 | Zapalniczka 15A , złącze do dodatkowego wyposażenia |
| 28 | 20A Elektryczne zamki drzwi, napęd elektryczny zamka przednich drzwi |
| 29 | 20A Drzwi sterowane elektrycznie |
Zapalniczki działają na bezpiecznik nr 27.
Przekaźnik
| 1 | Przekaźnik lustrzany mocy |
| 2 | Przekaźnik odszraniacza tylnego |
| 3 | Przekaźnik odblokowania drzwi |
| 4 | Przekaźnik odblokowania drzwi |
| 5 | Wymiary |
| 6 | Przekaźnik reflektorów nr 2 |
| 7 | Przekaźnik reflektorów nr 1 |
| 8 | Przekaźnik prawego kierunkowskazu |
| 9 | Przekaźnik lewego kierunkowskazu |
| 10 | Przekaźnik główny układu wtryskowego nr 1 |
| 11 | Przekaźnik główny układu wtryskowego nr 2 |
| 12 | Rozrusznik |
| 13 | Przekaźnik okna końcowego |
| 14 | Przekaźnik silnika wentylatora nagrzewnicy |
| 15 | Przekaźnik świateł cofania |
Komora silnika

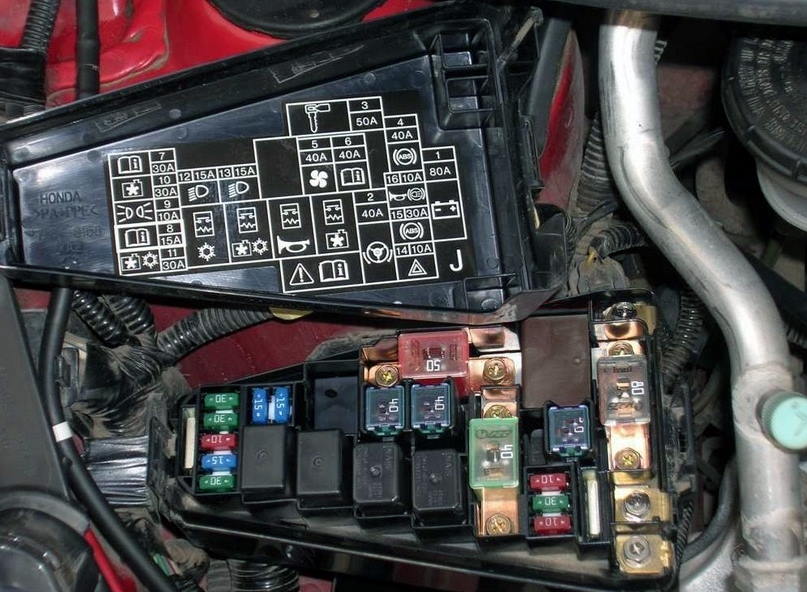

Pod maską główną bezpieczników i przekaźników znajduje się po stronie źródła, obok słupka. Zamykana jest także pokrywą ochronną.
Zdjęcie poglądowe
Sprawdź element konstrukcyjny za pomocą schematu na okładce bloku.

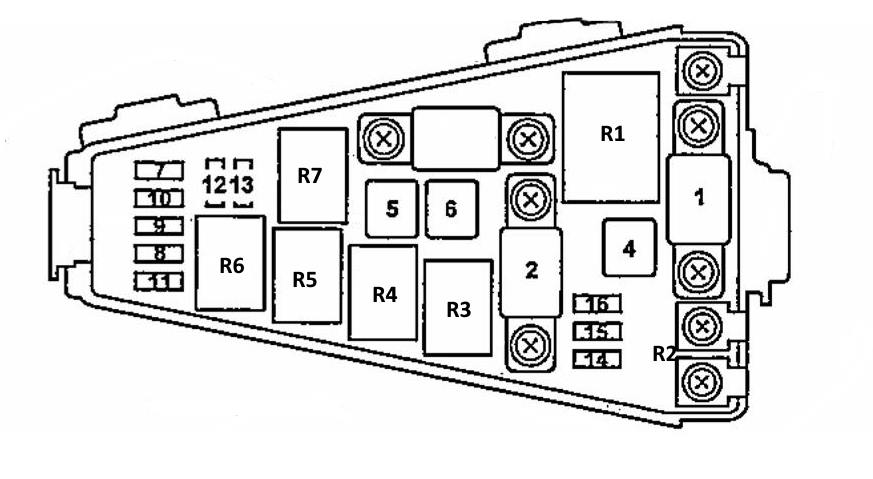

Schemat
Przeznaczenie
| 1 | Bateria 80A |
| 2 | Elektroniczna jednostka sterująca wspomaganiem ustawienia kierowniczego 60A |
| 3 | 50A Wyłącznik zapłonu |
| 4 | 30A Modulator ciśnienia i jednostka sterująca ABS |
| 5 | 40A Silnik wentylatora nagrzewnicy |
| 6 | Bezpieczniki 40A nr 14, nr 15, nr 16, nr 17, nr 28, nr 29 (blok kabiny) |
| 7 | 20A Przekaźnik reflektora nr 1, prawy reflektor |
| 8 | Bezpieczniki 30A nr 19, nr 21 (blok kabiny) |
| 9 | 10A Przekaźnik elektryczny, oświetlenie odbiorników, przekaźniki świateł przeciwmgielnych, oświetlenie urządzeń, oświetlenie panelu sterowania klimatyzacją i ogrzewaniem, oświetlenie radia (model bez systemu nawigacji), jednostka sterująca systemu nawigacji (model z systemem nawigacji), oświetlenie sterowania systemami nawigacji i włącznikiem sterowania urządzenia głośnomówiące (modele z nawigacji), oświetlenie, tablica rejestracyjna, złącza „B” do dodatkowego wyposażenia (skrzynka bezpieczników) |
| 10 | 30A Silnik wentylatora napędzanego |
| 11 | 30A Silnik wentylatora skraplacza |
| Sprzęgło elektromagnetyczne, kondensator (filtr przeciwzakłóceniowy) | |
| 12 | 15A złącze diagnostyczne, sterowniki nawigacji (model z systemu nawigacji), radio (model bez systemu nawigacji), tuner TV (model z systemem nawigacji), zestaw wskaźników, pilot wbudowany zamka, przednia lampa kontrolna (model bez dachu panoramicznego), tylne lampy oświetlenia bocznego (model z dachem wejściowym), lampa oświetlająca, tylne światło wewnętrzne, jednostka sterująca immobilizera, jednostka sterująca systemu Honda Smart Key (model z systemu Honda Smart Key), czujnik dotykowy (zewnętrzna klamka drzwi (model z systemem Honda Smart Key), czujnik dotyk (zewnętrzna klamka drzwi pasażera) (model z systemem Honda Smart Key), czujnik dotykowy (zewnętrzna klamka drzwich) (model z systemu Honda Smart Key) |
| 13 | 20A Przekaźnik reflektora nr 2, lewy reflektor, reflektor kierunkowskaz |
| 14 | 10A Obwód obowiązkowy kierunkowskazami i alarmem (zestaw wskaźników) |
| 15 | 20A Modulator ciśnienia i jednostka sterująca ABS |
| 16 | 10A Modulator ciśnienia i sterownik ABS, światła stopu, dodatkowe światło stopu |
| Sygnał dźwiękowy | |
| Przekaźnik klaksonu | |
| Przekaźnik | |
| R1 | Blok systemu kontroli zasilania |
| R2 | Skrzynka przekaźników |
| R3 | Przekaźnik wentylatora działającego |
| R4 | Przekaźnik klaksonu |
| R5 | Przekaźnik wentylatora skraplacza |
| R6 | Przekaźnik magnetyczny, wyłącznik klimatyzacyjny |
| R7 | Przekaźnik reflektorów |
Zagrożenie lub błąd masz coś dodania – napisz w komentarzach.
