Honda Accord 9 generacji produkowana była w latach 2013, 2014, 2015, 2016 i 2017. W tym artykule zaprezentujemy opis bezpieczników i przekaźników Hondy Accord 9 wraz ze schematami skrzynek bezpieczników, zdjęciami ich wykonania oraz ich lokalizacją . Wybierz bezpiecznik zapalniczki.
Rzeczywiste rozmieszczenie bezpieczników i przekaźników może różnić się od pokazanego. Sprawdź oznaczenie na schematach lub innej dokumentacji technicznej.
Przedział pasażerski

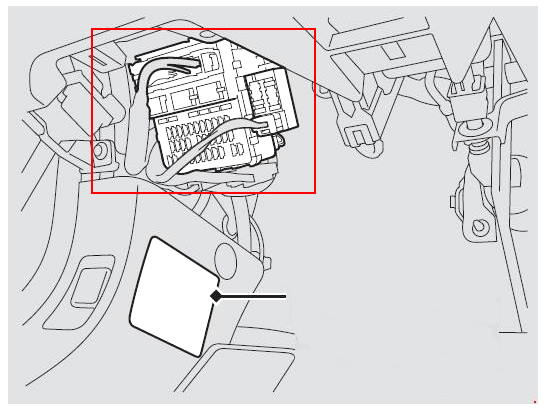

W kabinie główna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Poniżej, na stojaku, będzie znajdował się aktualny schemat z oznaczeniem Twojego auta.

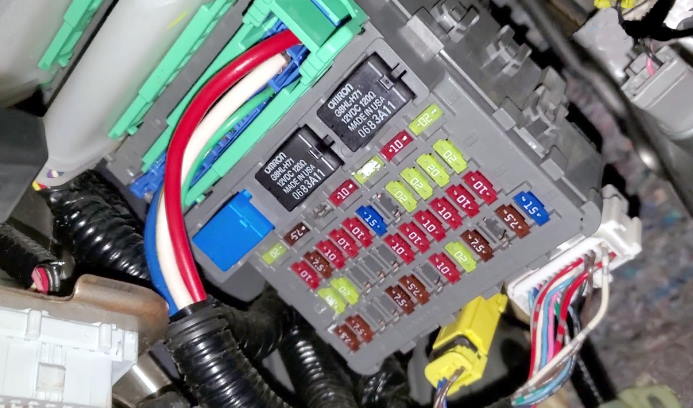

Zdjęcie poglądowe

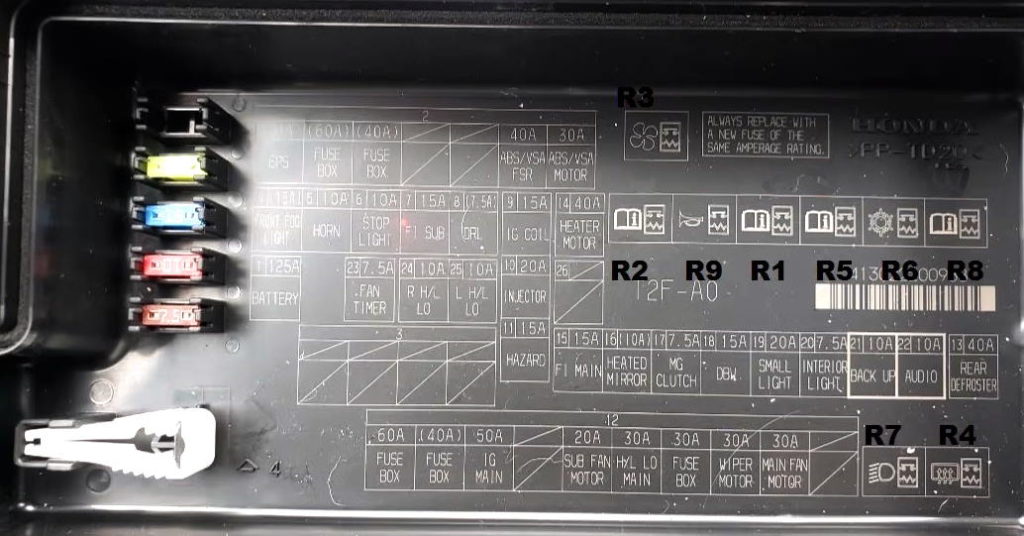

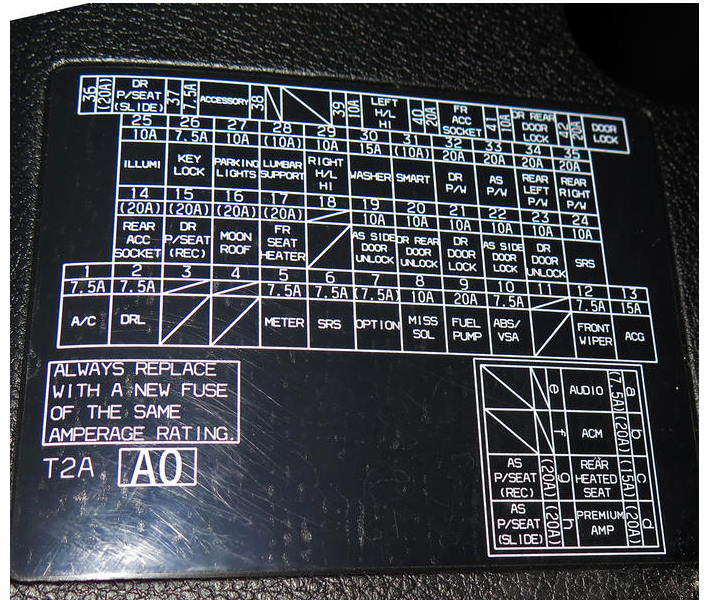

Schemat z okładki bloku

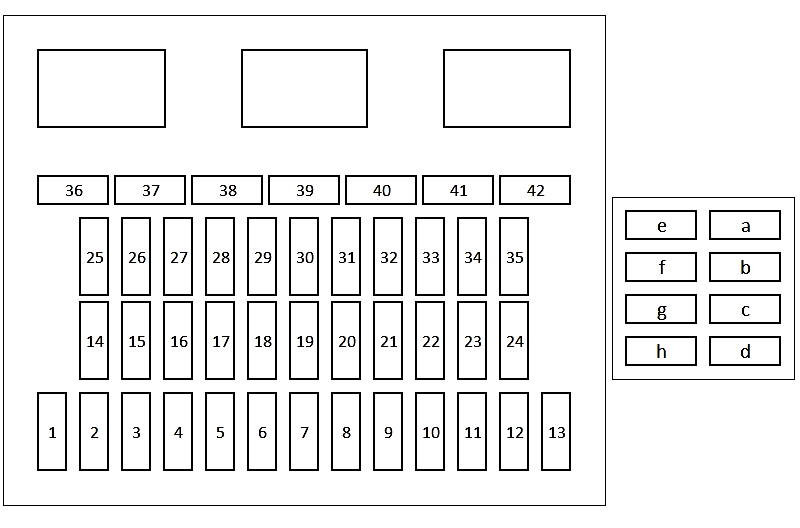

Schemat
Opis
| 1 | Klimatyzator 7,5A |
| 2 | Światła do jazdy dziennej 7,5A |
| 3 | – |
| 4 | – |
| 5 | Deska rozdzielcza 7,5A |
| 6 | Poduszki powietrzne 7,5A |
| 7 | Opcja 7,5A |
| 8 | 10A PANNA SOL |
| 9 | 20A Pompa paliwa |
| 10 | 7,5A ABS/VSA |
| 11 | – |
| 12 | Wycieraczka przednia 7,5A |
| 13 | 15A prądu przemiennego |
| 14 | Tylne gniazdo zasilania akcesoriów 20 A (przedział konsoli) |
| 15 | Fotel kierowcy elektrycznie sterowany 20A (opcja) |
| 16 | Klapa 20A (opcja) |
| 17 | 20A Podgrzewane siedzenia przednie (opcja) |
| 18 | – |
| 19 | 10A Odblokowanie drzwi po stronie pasażera |
| 20 | 10A Odryglowanie tylnych drzwi po stronie kierowcy |
| 21 | 10A Zamek drzwi kierowcy |
| 22 | 10A Zamek drzwi pasażera |
| 23 | 10A Odblokowanie drzwi kierowcy |
| 24 | Poduszki powietrzne 10A |
| 25 | Oświetlenie 10A |
| 26 | Zamek kluczowy 7,5A |
| 27 | 10A Światła postojowe |
| 28 | 10A Podparcie lędźwiowe (opcja) |
| 29 | 10A Prawy reflektor świateł drogowych |
| 30 | Podkładka 15A |
| 31 | System dostępu bezkluczykowego 10A |
| 32 | 20A Podnośnik szyby kierowcy |
| 33 | 20A Regulator szyby pasażera z przodu |
| 34 | 20A Tylna szyba elektryczna po stronie kierowcy |
| 35 | 20A Elektrycznie sterowana szyba po stronie pasażera z tyłu |
| 36 | Fotel kierowcy przesuwany elektrycznie 20A (opcja) |
| 37 | Akcesoria 7,5 A (dodatkowe odbiorniki prądu) |
| 38 | – |
| 39 | 10A Lewy reflektor świateł drogowych |
| 40 | Przednie gniazdko zasilania akcesoriów 20 A (panel konsoli) |
| 41 | 10A Zamek tylnych drzwi po stronie kierowcy |
| 42 | 20A Zamek drzwi |
| A | Dźwięk 7,5 A (opcja) |
| B | 20A ACM (opcja) |
| C | 15A Ogrzewanie tylnych siedzeń (opcja) |
| D | Wzmacniacz Premium 20A (opcja) |
| mi | – |
| F | – |
| G | 20A Fotel pasażera z elektrycznie odchylanym (opcja) |
| H | 20A Elektrycznie przesuwany fotel pasażera (opcja) |
Za zapalniczki odpowiadają bezpieczniki 40 i 14 na 20A.
Komora silnika

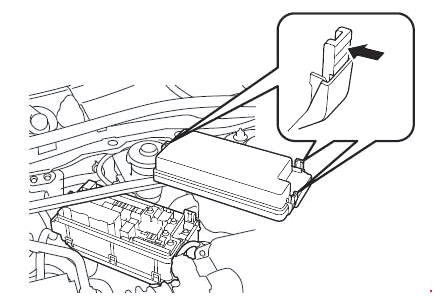

Pod maską, obok zbiornika głównego cylindra, znajduje się główna skrzynka bezpieczników i przekaźników. Aby uzyskać dostęp do bloku należy nacisnąć, należy zdjąć pokrywę poprzez naciśnięcie zatrzasków.

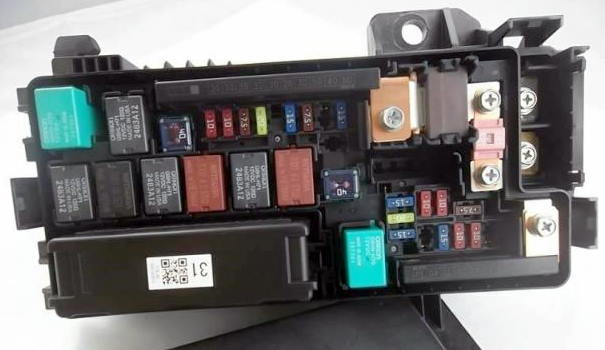

Sama skrzynka bezpieczników i przekaźników będzie wyglądać tak.
Przykład obwodu z pokrywy bloku.
Oznaczenie przekaźnika
- R1 – PRZEKAŹNIK GŁÓWNY 1
- R2 – PRZEKAŹNIK CEWKI ZAPŁONOWEJ
- R3 – PRZEKAŹNIK SILNIKA WENTYLATORA
- R4 – PRZEKAŹNIK TYLNEGO NAGRZEWNICY
- R5 – PRZEKAŹNIK STEROWANIA ETCS
- R6 – PRZEKAŹNIK SPRZĘGŁA SPRĘŻARKI KLIMATYZACJI
- R7 – PRZEKAŹNIK ŚWIATEŁ MIJANIA
- R8 – SUB REL PGM-FI
- R9 – PRZEKAŹNIK KLAKSONU

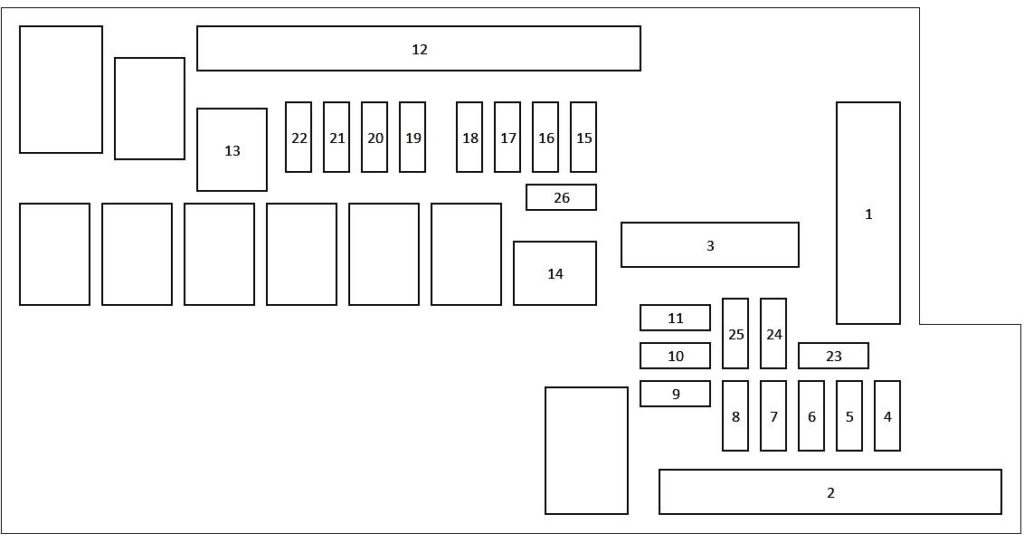

Schemat skrzynki bezpieczników
Przeznaczenie
| 1 | 125A Bezpiecznik główny (akumulator) |
| 2 | Elektryczne wspomaganie kierownicy |
| 2 | 60A Główna skrzynka bezpieczników 1 |
| 2 | Blok bezpieczników 40A Opcja 1 |
| 2 | Główna skrzynka bezpieczników 2 |
| 2 | 20A ABS/VSA FSR |
| 2 | Silnik ABS/VSA 40A |
| 3 | – |
| 3 | – |
| 3 | – |
| 3 | – |
| 4 | 10A Przednie światło przeciwmgielne (modele z inteligentnym systemem wejścia mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu) |
| 5 | 10A Róg |
| 6 | 10A Światło stopu |
| 7 | 15A FI Sub |
| 8 | Światła do jazdy dziennej 7,5A |
| 9 | 15A Cewka zapłonowa (IG) |
| 10 | Wtryskiwacz 20A (4-cyl.) / – (6-cyl.) (Wtryskiwacze) |
| 11 | Alarm 15A (ZAGROŻENIE) |
| 12 | 60A Główna skrzynka bezpieczników 2 |
| 12 | Skrzynka bezpiecznikowa 40A, opcja 2 |
| 12 | 30/50A IG Podstawowy 1 |
| 12 | 30A IG Main 2 (Modele z inteligentnym systemem wejścia) |
| 12 | 20/30A Dodatkowy silnik wentylatora |
| 12 | 30A Główne światła mijania |
| 12 | Skrzynka bezpieczników 30A |
| 12 | Silnik wycieraczek 30A |
| 12 | 30A Silnik głównego wentylatora |
| 12 | Rozrusznik 30A (modele z inteligentnym systemem wejścia) |
| 13 | 40A Tylna nagrzewnica |
| 14 | 40A Silnik nagrzewnicy |
| 15 | 15A Układ wtrysku paliwa |
| 16 | 10A Podgrzewane lusterka/spryskiwacze reflektorów |
| 17 | Sprzęgło MG 7,5A |
| 18 | 15A DBW |
| 19 | 20A Lampka mała (wymiary) |
| 20 | 7,5 A Wewnętrzne oświetlenie wnętrza |
| 21 | 10A Światło cofania |
| 22 | Dźwięk 10A |
| 23 | Zegar wentylatora 7,5A |
| 24 | 10A Światła mijania, prawy reflektor |
| 25 | 10A Lewy reflektor świateł mijania |
| 26 | 7,5A ECU ABS/VSA (z LKAS) / – (bez LKAS) |
