Zaktualizowany Ford Transit 8G był produkowany w latach 2020, 2021, 2022, 2023 i 2024. Ford Transit Custom / Tourneo Custom to seria lekkich samochodów dostawczych średniej wielkości Ford Transit. W tym artykule znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Forda Transita z lat 2020-2024, schematy skrzynek i ich lokalizację. Zwrócimy również uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Cel bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego pojazdu.
Contents
Przedział pasażerski
Wewnątrz Forda Transita mk8 znajdują się 3 skrzynki bezpieczników i przekaźników. 2 pod deską rozdzielczą po stronie kierowcy i jedna za oparciem fotela kierowcy.

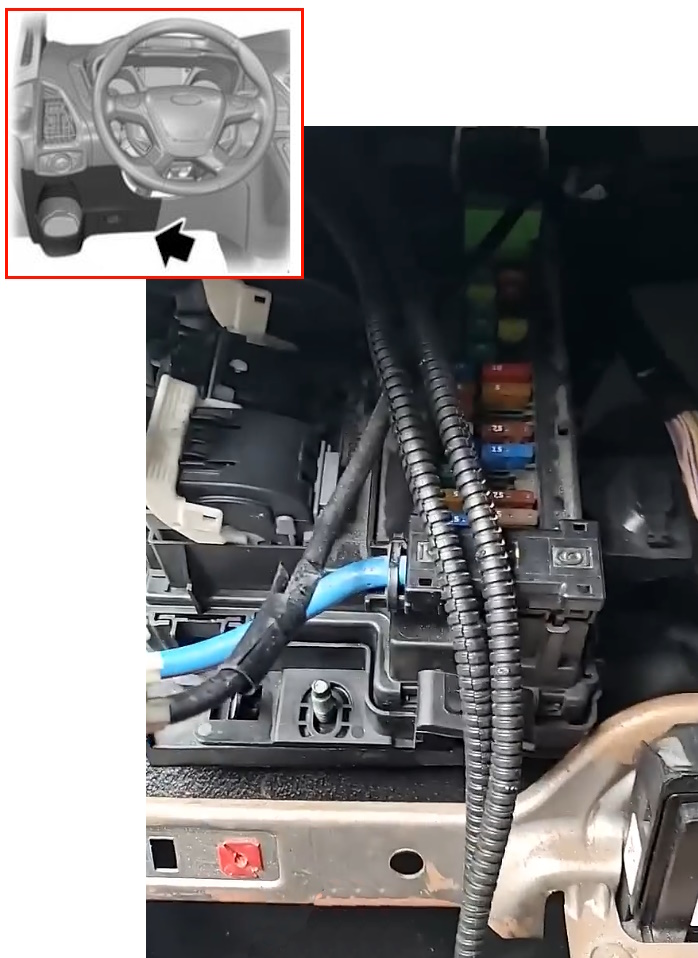

Skrzynka bezpieczników na desce rozdzielczej
Aby uzyskać dostęp, zdejmij osłonę ochronną.
Skrzynka bezpieczników
Znajduje się pod panelem po lewej stronie.

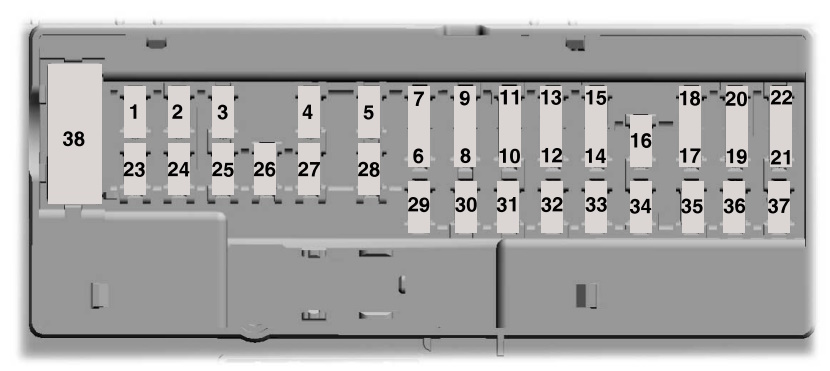

Diagram
Zadanie
| 1 | Nieużywane |
| 2 | 10A — falownik |
| 3 | 7,5 A — zasilanie lusterek zewnętrznych |
| 4 | 20A — Nieużywane |
| 5 | Nieużywane |
| 6 | 10A — Klakson alarmu antykradzieżowego |
| 7 | 10A — Nieużywane |
| 8 | 5A — Moduł jednostki sterującej telematyki |
| 9 | 5A — Klimatyzacja tylna |
| 10 | Nieużywane |
| 11 | Nieużywane |
| 12 | 7,5A — Kontrola klimatu |
| 13 | 7,5A — Kolumna kierownicy, Zestaw wskaźników, Złącze łącza danych |
| 14 | 15A — Moduł sterowania energią akumulatora (MHEV) |
| 15 | 15A — moduł SYNC 3 |
| 16 | Nieużywane |
| 17 | 7,5A — Tachograf |
| 18 | 7,5A — Nieużywane |
| 19 | 5A — Sygnalizator dźwiękowy z zasilaniem bateryjnym |
| 20 | 5A — Wyłącznik zapłonu |
| 21 | 5A — Sterowanie grzałką o dodatnim współczynniku temperaturowym |
| 22 | 5A — Moduł sterujący alarmem dla pieszych |
| 23 | 30A — Nieużywane |
| 24 | 30A — Nieużywane |
| 25 | 20A — Moduł drzwi kierowcy |
| 26 | 30A — Moduł drzwi pasażerskich |
| 27 | 30A — Nieużywane |
| 28 | 30A — Moduł zmiany biegów (BEV), wyświetlacz nawigacji (diesel) |
| 29 | 15A — Nieużywane |
| 30 | 5A — Nieużywane |
| 31 | 10A — Złącze łącza danych, odbiornik kluczyka zdalnego |
| 32 | 20A — Radio, moduł telematyczny |
| 33 | Nieużywane |
| 34 | 30A — Tachograf, Centrum komunikatów, Ogrzewanie PTC, Kamera systemu utrzymania pasa ruchu, Wspomaganie parkowania, Kolumna kierownicy |
| 35 | 5A — |
| 36 | 15A — Kamera systemu utrzymania pasa ruchu, Moduł sterujący kolumny kierownicyб System wspomagania parkowania |
| 37 | 20A — Nieużywane |
| 38 | 30A — Elektryczne szyby |
Skrzynka bezpieczników i przekaźników

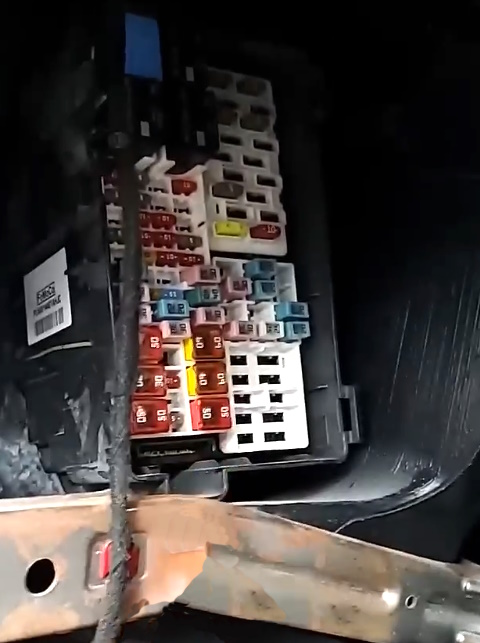

Znajduje się pod panelem po prawej stronie boku.

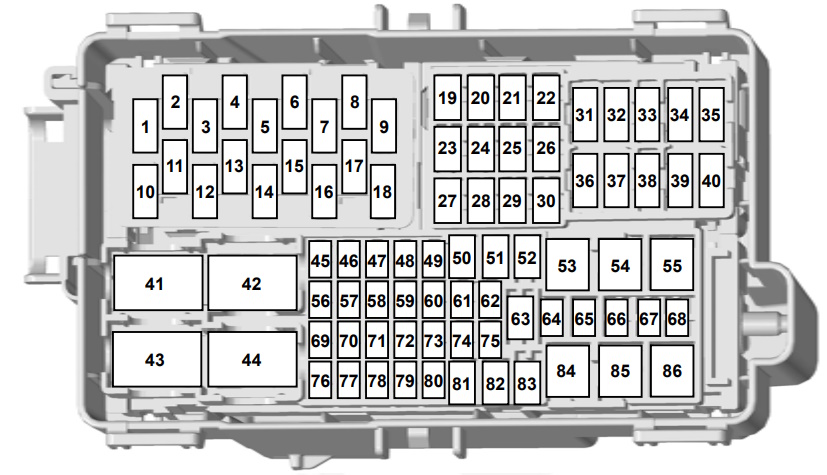

Diagram
Oznaczenie
| 1 | 5A — port USB |
| 2 | Nieużywane |
| 3 | 5A — port USB |
| 4 | Nieużywane |
| 5 | Nieużywane |
| 6 | Nieużywane |
| 7 | Nieużywane |
| 8 | Nieużywane |
| 9 | 10A — Podgrzewane lusterka zewnętrzne |
| 10 | Nieużywane |
| 11 | Nieużywane |
| 12 | Nieużywane |
| 13 | Nieużywane |
| 14 | Nieużywane |
| 15 | Nieużywane |
| 16 | 5A — Czujnik deszczu |
| 17 | Nieużywane |
| 18 | 20A — Silnik wycieraczki tylnej szyby |
| 19 | Nieużywane |
| 20 | Nieużywane |
| 21 | 20A — Ogrzewana tylna szyba |
| 22 | 20A — Ogrzewana tylna szyba |
| 23 | 20A — Dodatkowe gniazdo zasilania |
| 24 | 20A — Dodatkowe gniazdo zasilania |
| 25 | Nieużywane |
| 26 | 25A — Silnik wycieraczek szyby przedniej |
| 27 | Nieużywane |
| 28 | Nieużywane |
| 29 | Nieużywane |
| 30 | 30A — Elektryczne podnóżki |
| 31 | Nieużywane |
| 32 | Nieużywane |
| 33 | Nieużywane |
| 34 | Nieużywane |
| 35 | 5A — Moduł holowania przyczepy |
| 36 | Nieużywane |
| 37 | Nieużywane |
| 38 | Nieużywane |
| 39 | Nieużywane |
| 40 | Nieużywane |
| 41 | Nieużywane |
| 42 | 40A — przekaźnik rozrusznika |
| 43 | Przekaźnik Upfitter |
| 44 | 40A — przekaźnik rozrusznika |
| 45 | 10A — Moduł interfejsu Upfitter |
| 46 | 15A — Moduł holowania przyczepy |
| 47 | 5A — Ogrzewacz opalany paliwem |
| 48 | Nieużywane |
| 49 | 10A — Wyłącznik pedału hamulca |
| 50 | Nieużywane |
| 51 | Nieużywane |
| 52 | 30A — Fotel kierowcy regulowany elektrycznie |
| 53 | 60A — Akumulator |
| 54 | 60A — falownik |
| 55 | 50A — Moduł sterujący nadwoziem |
| 56 | Nieużywane |
| 57 | Nieużywane |
| 58 | 10A — Interfejs Upfitter, Skrzynka przyłączeniowa wtórna, Tylna klimatyzacja |
| 59 | 10A — Kamera przednia, Kamera cofania, Moduł adaptacyjnego tempomatu, System informacji o martwym polu |
| 60 | 10A — Moduł sterujący dawką środka redukującego |
| 61 | 7,5A — Tachograf |
| 62 | 15A — Moduł ulepszonego układu przekaźnika odcinającego |
| 63 | 20A — Dodatkowe gniazdo zasilania |
| 64 | Nieużywane |
| 65 | Nieużywane |
| 66 | 10A — Kamper, przekaźnik rozładowania |
| 67 | Nieużywane |
| 68 | Nieużywane |
| 69 | 5A — Moduł kierownicy |
| 70 | Nieużywane |
| 71 | 10A — Podgrzewane siedzenia |
| 72 | 10A — Podgrzewane siedzenia |
| 73 | 20A — Moduł adaptacyjnego oświetlenia przedniego, poziomowanie reflektorów |
| 74 | Nieużywane |
| 75 | 20A — Skrzynka bezpieczników komory silnika |
| 76 | 10A — Wyłącznik zasilania drzwi przesuwnych |
| 77 | 5A — Przełącznik reflektorów |
| 78 | 10A — Wyłącznik zatrzasku drzwi przesuwnych |
| 79 | Nieużywane |
| 80 | 5A — przekaźnik rozrusznika |
| 81 | 40A — Moduł holowania przyczepy |
| 82 | 30A — Drzwi przesuwne elektryczne |
| 83 | Nieużywane |
| 84 | 50A — Moduł sterujący nadwoziem |
| 85 | 30A — Drzwi przesuwne elektryczne |
| 86 | 50A — Moduł sterujący nadwoziem |

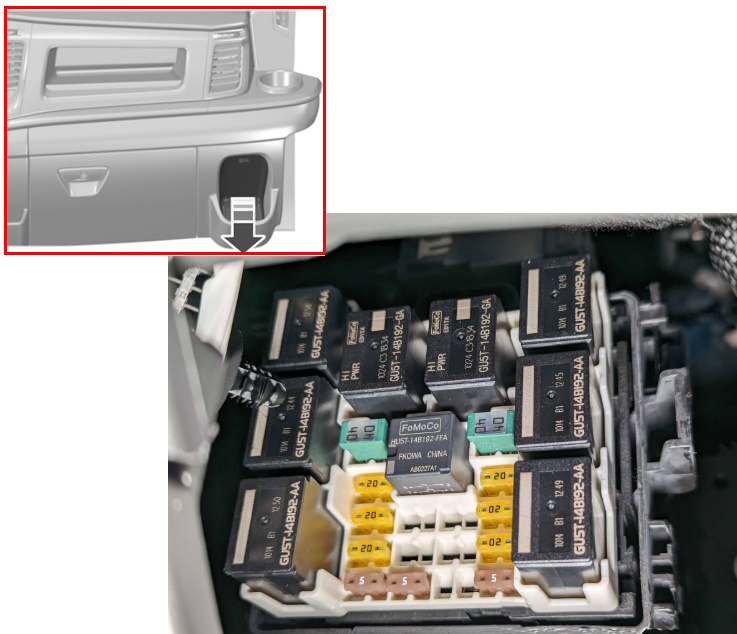

Skrzynka bezpieczników po stronie pasażera
Lokalizacja

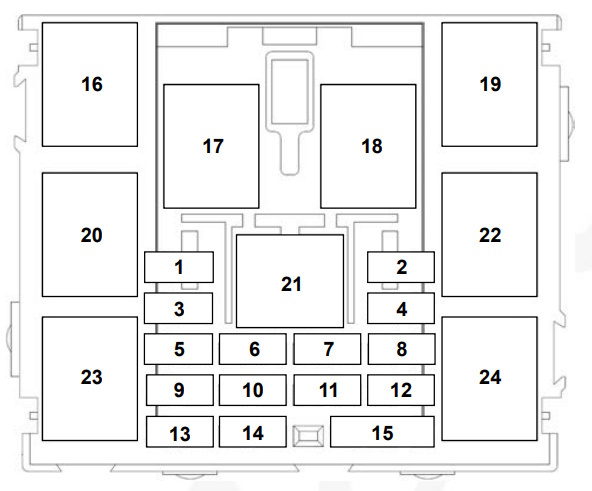

Diagram
Opis
| 1 | 40A — Wyłącznik pomocniczy 1 |
| 2 | 40A — Wyłącznik pomocniczy 2 |
| 3 | 20A — Wyłącznik sygnalizacyjny |
| 4 | 20A — Zapłon |
| 5 | 10A — Kierunkowskazy |
| 6 | Nieużywane |
| 7 | Nieużywane |
| 8 | 10A — Oświetlenie wewnętrzne |
| 9 | 15A — Złącze radia dwukierunkowego |
| 10 | 5A — Zapłon |
| 11 | 10A — Zapłon |
| 12 | 20A — Ekran dotykowy |
| 13 | 5A — przekaźnik trybu zasilania |
| 14 | 5A — Zapłon |
| 15 | 20A — Zasilacz |
| 16 | 20A — przekaźnik sygnalizacyjny |
| 17 | 40A — Wyłącznik pomocniczy 1 przekaźnik |
| 18 | 40A — Wyłącznik pomocniczy 2 przekaźniki |
| 19 | 20A — przekaźnik zapłonu |
| 20 | 20A — Przekaźnik lewego kierunkowskazu |
| 21 | 20A — inteligentny przekaźnik blokujący ładowanie regeneracyjne |
| 22 | 20A — Przekaźnik lampek wewnętrznych |
| 23 | 20A — Przekaźnik prawego kierunkowskazu |
| 24 | 40A — Zasilanie pomocnicze 4 przekaźniki |
Skrzynka bezpieczników za siedzeniem kierowcy
Skrzynka bezpieczników wysokoprądowych znajduje się pod siedzeniem kierowcy. Aby uzyskać do niej dostęp, należy zdjąć panel wykończeniowy.

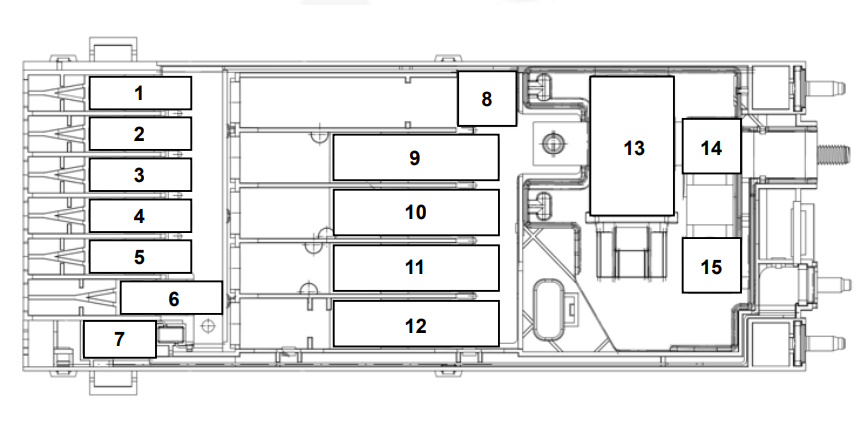

Na przykład zdjęcie
Diagram
Przydział
- 125A – Moduł sterujący nadwoziem.
- 80A – Elektroniczne wspomaganie kierownicy.
- 150A – Ogrzewanie dodatkowe.
- Nieużywane.
- Nieużywane.
- 150A – Skrzynka bezpieczników w przedziale pasażerskim.
- 60A – Kamper.
- Akumulator. Rozrusznik.
- 470A – Alternator.
- 300A – Skrzynka bezpieczników komory silnika.
- 250A – Przetwornica prądu stałego/prądu stałego – MHEV.
- 150A – Skrzynka bezpieczników w komorze kierowcy.
- Przekaźnik odciążający.
- 180A – Gniazdo zasilania pomocniczego 1.
- 60A – Gniazdo zasilania pomocniczego 2.

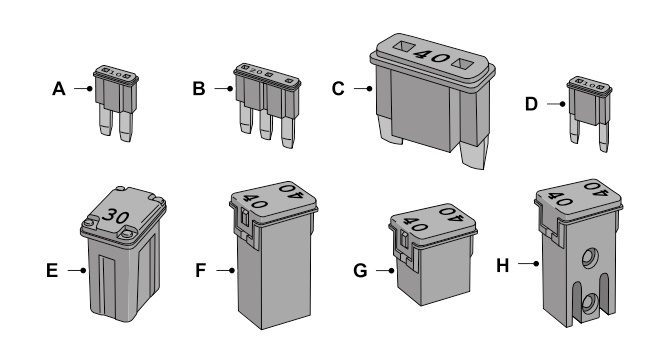

Identyfikacja typów bezpieczników.
Spotkanie
- A – Mikro 2.
- B – Mikro 3.
- C – Maxi.
- D – Mini.
- Sprawa E – M.
- Sprawa F-J.
- G – J Case o niskim profilu.
- H – Obudowa typu M z rowkiem
Komora silnika

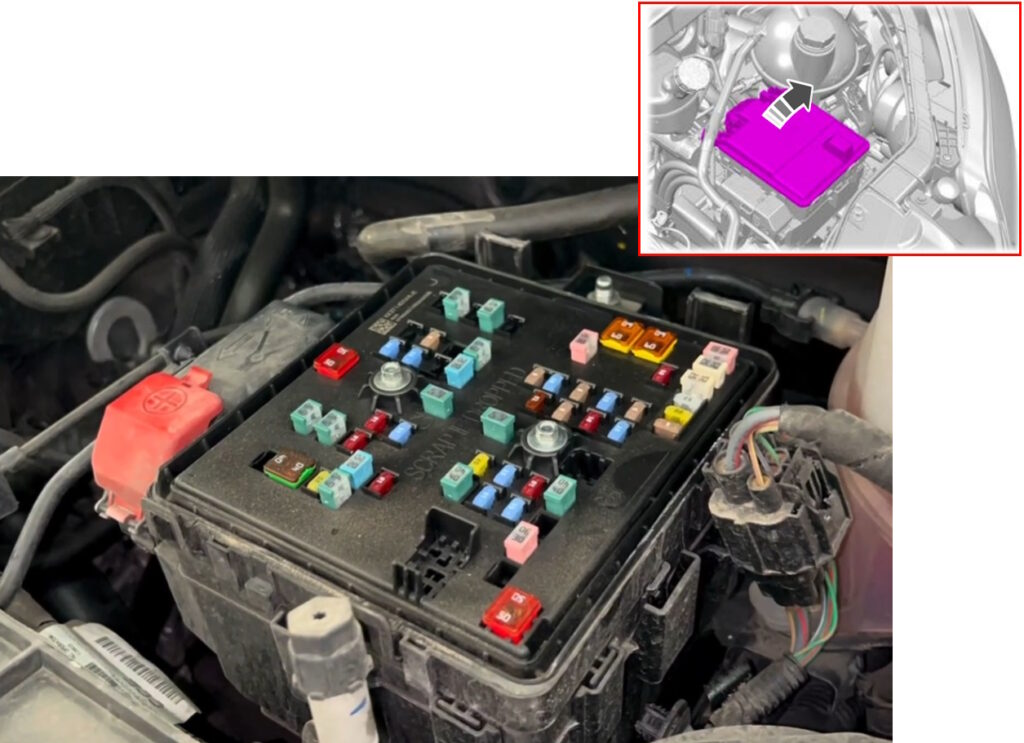

Lokalizacja

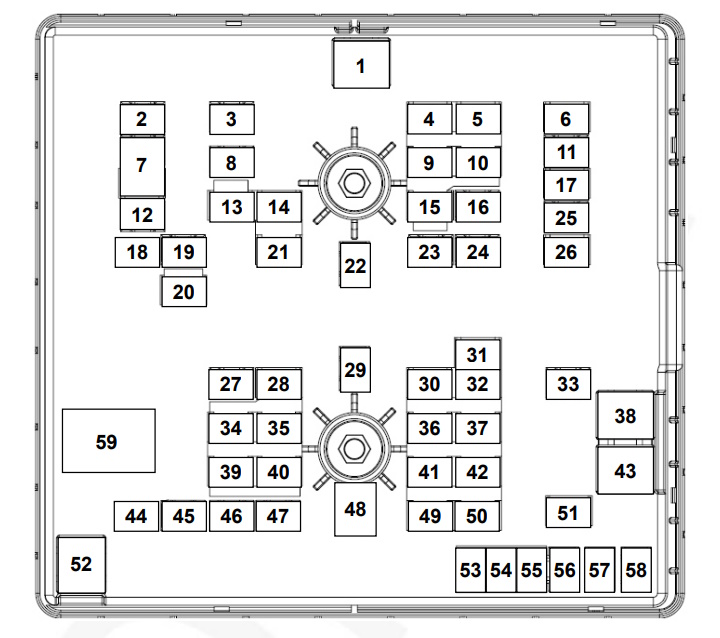

Diagram
Rozszyfrowanie
| 1 | 50A — Wycieraczki |
| 2 | 20A — Napęd na wszystkie koła |
| 3 | 40A — Element ogrzewany szyby przedniej po prawej stronie |
| 4 | 15A — Pompa spryskiwacza tylnej szyby |
| 5 | — |
| 6 | — |
| 7 | 40A — Silnik dmuchawy przedniej |
| 8 | 40A — Element ogrzewany szyby przedniej po lewej stronie |
| 9 | 15A — Nieużywany (zapasowy) |
| 10 | 5A — Moduł sterowania energią akumulatora (MHEV) |
| 11 | 40A — port USB / dodatkowe gniazdo zasilania |
| 12 | 20A — Klakson |
| 13 | 10A — Układ selektywnej redukcji katalitycznej |
| 14 | 10A — Moduł sterowania energią akumulatora / Moduł sterowania układem napędowym |
| 15 | — |
| 16 | — |
| 17 | 10A — Reflektory wyładowcze o dużej intensywności z prawej strony |
| 18 | 40A — Odmrażacz tylnej szyby |
| 19 | 20A — Nieużywane (zapasowe) |
| 20 | 10A — Elektrycznie składane lusterka |
| 21 | 15A — Zasilanie pojazdu 4 |
| 22 | 40A — Silnik dmuchawy tylnej |
| 23 | 20A — Pompa paliwa |
| 24 | 40A — Nieużywany (zapasowy) |
| 25 | 40A — Dodatkowe punkty zasilania |
| 26 | 10A — Reflektory wyładowcze o dużej intensywności, lewe |
| 27 | 40A — Układ selektywnej redukcji katalitycznej |
| 28 | 20A — Zasilanie pojazdu 1 |
| 29 | 40A — Podgrzewacz filtra paliwa |
| 30 | 7,5A — Pompa płynu chłodzącego |
| 31 | 5A — Układ zapobiegający blokowaniu kół |
| 32 | 15A — Moduł sterujący skrzynią biegów |
| 33 | 30A — Rozrusznik |
| 34 | 15A — Układ selektywnej redukcji katalitycznej |
| 35 | 15A — Zasilanie pojazdu 2 |
| 36 | 5A — zintegrowany rozrusznik-generator pasowy (MHEV) |
| 37 | 5A — Moduł sterujący układem napędowym |
| 38 | 60A — Moduł sterujący świecami żarowymi |
| 39 | 15A — Układ selektywnej redukcji katalitycznej |
| 40 | 10A — Zasilanie pojazdu 3 |
| 41 | 10A — Kontroler świec żarowych |
| 42 | 15A — Jednostka sterująca skrzynią biegów |
| 43 | 60A — Pompa układu zapobiegającego blokowaniu kół |
| 44 | 25A — Wentylator chłodzący |
| 45 | 30A — gniazdo przyczepy |
| 46 | — |
| 47 | — |
| 48 | 50A — Wentylator chłodzący |
| 49 | 15A — Czujnik tlenków azotu |
| 50 | 5A — Grzałka układu odpowietrzania skrzyni korbowej zamknięta |
| 51 | 10A — Sprzęgło klimatyzacji |
| 52 | 50A — Wentylator chłodzący |
| 53 | 5A — Napinacz aktywny (MHEV) |
| 54 | 20A — Nieużywane (zapasowe) |
| 55 | 25A — Pompa oleju przekładniowego |
| 56 | 25A — Ogrzewacz wspomagający zasilany paliwem |
| 57 | 25A — Układ zapobiegający blokowaniu kół podczas hamowania z elektroniczną kontrolą stabilności |
| 58 | 30A — gniazdo przyczepy |
| 59 | Przekaźnik wentylatora chłodzącego |
