Od 1985 roku Ford Scorpio produkowany był w 2 generacjach . Pierwsza generacja była montowana w latach 1986, 1987, 1988, 1989, 1990, 1991, 1992 i 1993. W tym czasie Ford Scorpio przeszedł zmianę stylizacji. II generacja była produkowana w latach 1994, 1995, 1996, 1997 i 1998. W naszej publikacji znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Forda Scorpio 2G i 1G , ich lokalizację, schematy oraz zdjęcie wykonania skrzynek . Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Aktualne schematy skrzynek bezpieczników i przekaźników zostaną wydrukowane na pokrywie skrzynki.
Contents
1. generacja
Lokalizacje
1 – Skrzynia główna – zlokalizowana w tylnej części komory silnika po stronie kierowcy, obok ogranicznika maski.
2 – Skrzynka dodatkowa – zlokalizowana w tylnej części komory silnika po stronie pasażera lub nad schowkiem, dostęp do niej możliwy jest po otwarciu pokrywy schowka.
Typ 1
Typ 2
Główne pudełko

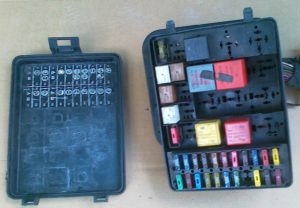

Zdjęcie poglądowe
Schemat
Typ 1
Opis
| 1 (20A) | Reflektor lewy (światła drogowe). Lewy reflektor reflektora |
| 2 (20A) | Reflektor prawy (światła drogowe). Reflektor prawego reflektora |
| 3 (10A) | Reflektor lewy (światła mijania) |
| 4 (10A) | Reflektor prawy (światła mijania) |
| 5 (10A) | Lewy reflektor i lewe światło tylne (światło boczne) |
| 6 (10A) | Prawy reflektor i prawe światło tylne (światło boczne) |
| 7 (15A) | Abażury wewnętrzne. Oświetlenie tablicy rejestracyjnej |
| 8 (15A) | Jednostka sterująca klimatyzatorem. Podgrzewany element przedniej szyby. Regulator pozycji ciała |
| 9 (30A) | Spryskiwacze reflektorów i czystsze silniki. Zamek tylnej klapy |
| 10 (20A) | Centralny system blokowania zamków drzwi. Abażury wewnętrzne. Zegar. Silniki elektryczne do regulacji położenia zewnętrznych lusterek wstecznych. Radio |
| 11 (30A) | Pompa wtryskowa klimatyzacji |
| 12 (10A) | Lampka kontrolna alarmu |
| 13 (30A) | Element grzewczy przednich siedzeń. Zapalniczki przednie i tylne |
| 14 (30A) | Sygnał dźwiękowy |
| 15 (30A) | Silniki wycieraczek i spryskiwaczy |
| 16 (30A) | Element ogrzewania tylnej szyby. Podgrzewane lusterka zewnętrzne |
| 17 (20A) | Światła przeciwmgielne |
| 18 (30A) | Silnik wentylatora nagrzewnicy |
| 19 | Zapasowy |
| 20 (15A) | Kierunkowskazy. Światła cofania |
| 21 (15A) | Światła hamowania |
| 22 (10A) | Obwody elektryczne urządzeń sterujących i sterowania |
| 23 (30A) | Silniki podnośników szyb przednich. Silnik szyberdachu |
| 24 (30A) | Silniki szyb tylnych drzwi. Silniki regulacji tylnych siedzeń |
Za zapalniczkę odpowiada bezpiecznik nr 13, 30A.
Przekaźnik
- I – przekaźnik zapłonu po włączeniu zapłonu;
- II — przekaźnik włączający ogrzewanie tylnej szyby;
- III — przekaźnik do włączania elektrycznych szyb i silnika szyberdachu;
- IV — przekaźnik lampki ostrzegawczej niezapiętych pasów bezpieczeństwa;
- V – przerywacz przekaźnika wycieraczek;
- VI — przekaźnik wycieraczki tylnej szyby;
- VII — przekaźnik załączenia spryskiwacza i spryskiwaczy reflektorów;
- VIII – przekaźnik czasowy załączenia plafonów;
- IX — przekaźnik włączający silniki regulacji tylnych siedzeń;
- X – przekaźnik włączający światła drogowe;
- XI — przekaźnik zapłonu przy pracującym silniku;
- XII – przekaźnik blokujący rozrusznik dla pojazdów z automatyczną skrzynią biegów;
- A, E – przekaźnik załączenia świateł mijania w wersji dla Szwecji;
- B – rezerwa;
- С – przekaźnik do włączania sygnałów dźwiękowych;
- O — przekaźnik otwierania pokrywy bagażnika;
- F — przekaźnik włączający światła mijania;
- G – przekaźnik włączający ogrzewanie siedzenia;
- H – przekaźnik włączający światła przeciwmgielne
Typ 2
Przeznaczenie
| 1 | 15A Światła przeciwmgielne |
| 2 | 5A Światło pozycyjne lewe i oświetlenie tablicy rejestracyjnej |
| 3 | Włącznik światła 10A |
| 4 | 10A Sterowanie światłem prawym i zasięgiem reflektorów |
| 5 | 10A Lewe światło mijania |
| 6 | 30A Regulacja siedzenia |
| 7 | 25A Wycieraczki i spryskiwacze szyb |
| 8 | Odbiornik radiowy 5A |
| 9 | 15A Sygnał dźwiękowy |
| 10 | 15A Światło drogowe lewe |
| 11 | 15A Światło drogowe prawe |
| 12 | 5A Światło pozycyjne, lewe |
| 13 | 20A Stacyjka |
| 14 | 20A Wentylator ogrzewania |
| 15 | 10A Tylne światło przeciwmgłowe |
| 16 | 20A Podgrzewacze siedzeń |
| 17 | Zapalniczka 20A |
| 18 | Zapasowy |
| 19 | Spryskiwacze reflektorów 15A |
| 20 | 20A Ogrzewana tylna szyba |
| 21 | 10A Lusterko wsteczne podgrzewane elektrycznie |
| 22 | 10A Alarm antykradzieżowy |
| 23 | 10A Oświetlenie kombinacji urządzeń |
| 24 | 15A Centralny zamek i oświetlenie wnętrza |
| 25 | Elektroluk 25A |
| 26 | 30A Elektryczny regulator szyby drzwi przednich |
| 27 | 10A Światło stopu |
| 28 | 30A Elektryczny regulator szyby tylnych drzwi |
| 29 | 10A Kierunkowskazy i światła cofania |
Za zapalniczkę odpowiada bezpiecznik nr 17, 20A.
Dodatkowe pudełko
Przeznaczenie
| 20A | Pompa elektryczna podukładu sterującego wtryskiem paliwa KSUD |
| 30A | Silnik wentylatora |
| 20A | System zapobiegania blokady kół |
| 30A | Silnik pompy hamulca przeciwblokującego |
| 30A | Przekaźnik czasowy włączenia podgrzewanej szyby przedniej |
| 30A | Podgrzewany element przedniej szyby |
| 30A | Silniki regulacji przednich siedzeń |
| 20A | Regulator pozycji ciała |
| 15A | Czujnik stężenia tlenu w pojazdach z konwerterem spalin |
2 generacja

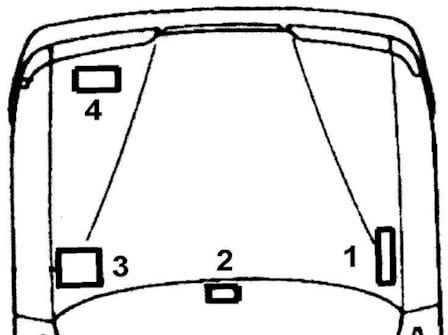

Lokalizacja
- Dodatkowa skrzynka bezpiecznikowa
- Dodatkowa skrzynka przekaźników pod deską rozdzielczą
- Główna skrzynka bezpieczników
- Dodatkowa skrzynka przekaźników w komorze silnika

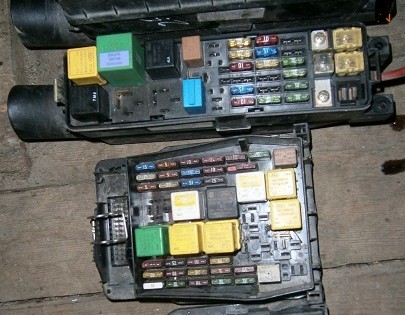

Zdjęcie
Główne pudełko

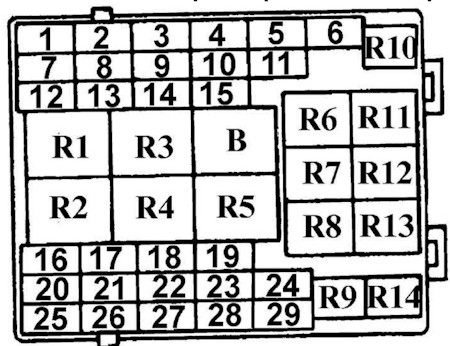

Schemat
Oznaczenie
| R1 | Przekaźnik przerywanej pracy wycieraczki tylnej szyby |
| R2 | Przekaźnik przerywanej pracy wycieraczki |
| R3 | Przekaźnik świateł mijania reflektorów |
| R4 | Przekaźnik podgrzewanej szyby tylnej |
| R5 | |
| R6 | Przekaźnik lampy wewnętrznej |
| R7 | Przekaźnik świateł drogowych reflektorów |
| R8 | |
| R9 | |
| R10 | Przekaźnik świateł przeciwmgielnych 1 |
| R11 | Przekaźnik klaksonu |
| R12 | Przekaźnik przełącznika blokady startu |
| R13 | Przekaźnik okna elektrycznego |
| R14 | Sweter |
| R15 | Przekaźnik oświetlenia dziennego |
| 1 | (15A) Światła przeciwmgielne, podgrzewacze lusterek bocznych |
| 2 | (5A) Reflektory, oświetlenie tablicy rejestracyjnej |
| 3 | (10A) Włącznik światła |
| 4 | (10A) Reflektor prawy – światła mijania, regulacja zasięgu reflektorów |
| 5 | (10A) Światła mijania – lewy reflektor |
| 6 | (30A) Fotel elektryczny |
| 7 | (25A) Spryskiwacz/wycieraczka przedniej szyby, spryskiwacze reflektorów |
| 8 | (5A) System audio, moduł sterujący zabezpieczeniem przed kradzieżą |
| 9 | (15A) Róg |
| 10 | (10A) Światła drogowe – lewy reflektor |
| 11 | (10A) Światło drogowe – prawy reflektor |
| 12 | (5A) Lampa czołowa – prawa |
| 13 | (20A) Wyłącznik zapłonu |
| 14 | (15A) Światła stop, tempomat, sterowanie skrzynią biegów |
| 15 | (10A) Tylne światła przeciwmgielne |
| 16 | (20A) Podgrzewane siedzenia |
| 17 | (20A) Zapalniczka samochodowa |
| 18 | (10A) Reflektor świateł mijania prawy |
| 19 | (20A) Spryskiwacz reflektorów |
| 20 | (20A) Ogrzewana tylna szyba |
| 21 | (10A) Podgrzewane lusterka boczne |
| 22 | (20A) Centralny zamek |
| 23 | (5A) Oświetlenie zestawu wskaźników, zegar, oświetlenie tablicy rejestracyjnej |
| 24 | (10A) Lampy wewnętrzne, system audio |
| 25 | (30A) Elektryczne szyby, wielofunkcyjny moduł sterujący |
| 26 | (30A) Elektryczne szyby – przednie. Elektryczne fotele, elektrycznie sterowane lusterka zewnętrzne |
| 27 | (10A) Układ SRS, układ ABS |
| 28 | (30A) Szyberdach, elektrycznie sterowane szyby – tył |
| 29 | (25A) Silnik dmuchawy nagrzewnicy |
Za zapalniczkę odpowiada bezpiecznik nr 17, 20A.
Dodatkowe pudełko

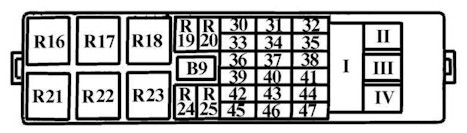

Schemat
Przeznaczenie
| 30 | 20A Regulacja wysokości jazdy |
| 31 | Jednostka sterująca 3A EEC IV |
| 32 | 30A Urządzenie przeciwblokujące (pompa 2) |
| 33 | Wspomaganie kierownicy 20A |
| 34 | 15A Przekaźnik do kontroli trybów pracy silnika |
| 35 | Wentylator chłodnicy 30A |
| 36 | 3A Jednostka sterująca urządzenia przeciwblokującego |
| 37 | 20A Sterowanie trybami pracy silnika |
| 38 | 30A Ogrzewana prawa strona przedniej szyby |
| 39 | Zapasowy |
| 40 | Sonda lambda 10A |
| 41 | 30A Ogrzewana lewa strona szyby przedniej |
| 42 | 15A Wysokociśnieniowa pompa paliwa |
| 43 | Zapasowy |
| 44 | Wentylator chłodnicy 30A |
| 45 | 10A Światła awaryjne |
| 46 | 30A Jednostka sterująca urządzeniem antyblokującym |
| 47 | 30A Urządzenie przeciwblokujące (pompa 1) |
| I | 80A Napięcie do głównej skrzynki bezpieczników |
| II | 60A Napięcie do głównej skrzynki bezpieczników |
| III | 60A Napięcie do głównej skrzynki bezpieczników |
| IV | Świece żarowe Diesel 50A |
Przekaźnik
- R16 – Urządzenie przeciwblokujące
- R17 – Wysokociśnieniowa pompa paliwa
- R18 – Ogrzewana przednia szyba
- R19 – Sterowanie trybem pracy silnika
- R20 – Regulacja wysokości jazdy
- R21 – Stacyjka
- R22 – Wentylator chłodnicy
- R23 – Wentylator chłodnicy lub klimatyzacji
- R24 – Klimatyzator
- R25 – Klimatyzator
