Ford Escort to kompaktowy samochód osobowy, który od 1968 roku dostarczany jest na rynki całego świata od 5 pokoleń. 4-drzwiowy sedan montowany na platformie znany jest również jako Ford Orion . Niniejsza publikacja zawiera opis bezpieczników i przekaźników Forda Escort ( Orion ) wraz ze schematami skrzynkowymi i zdjęciami najnowszej generacji, wyprodukowanych w latach 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 , 2002 i 2003. W tym okresie produkcji samochód przeszedł 2 zmiany stylizacji. Dla tego wersja skrzynki z bezpiecznikami i przekaźnikami w dużej mierze zależy od roku produkcji i poziomu wyposażenia.
Contents

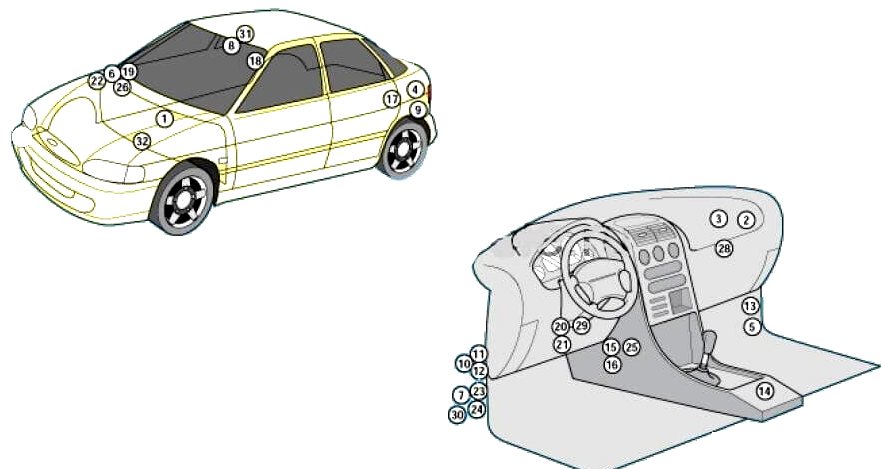

Lokalizacje
Lokalizacja elektronicznych jednostek sterujących
Przeznaczenie
| 1 | Przekaźnik klimatyzatora – przegroda |
| 2 | Przekaźnik silnika anteny (kabriolet) |
| 3 | Elektroniczna jednostka sterująca SRS |
| 4 | Dźwięk alarmu przeciwkradzieżowego |
| 5 | Przekaźnik antykradzieżowy (kabriolet) |
| 6 | Bateria akumulatorowa |
| 7 | Jednostka sterująca centralnego zamka / jednostka sterująca zabezpieczeniem przed kradzieżą |
| 8 | Odbiornik podczerwieni do centralnego zamka |
| 9 | Bezpiecznik termiczny (napęd dachu składanego) – Bagażnik lewy |
| 10 | Przekaźnik napędu dachu kabrioletu (składany) |
| 11 | Przekaźnik napędu dachu kabrioletu (rozkładanie) |
| 12 | Przekaźnik napędu dachu kabrioletu |
| 13 | Złącze diagnostyczne (DLC) |
| 14 | Przekaźnik podnośnika szyb – otwieranie („jednym dotknięciem”) |
| 15 | Przekaźnik podnośnika szyb, po stronie kierowcy – za konsolą środkową |
| 16 | Przekaźnik podnośnika szyby, po stronie pasażera – za konsolą środkową |
| 17 | Przekaźnik tylnego lewego podnośnika szyby (kabriolet) |
| 18 | Przekaźnik silnika szyby tylnej prawej (kabriolet) |
| 19 | Przekaźnik silnika wentylatora chłodzącego – za akumulatorem |
| 20 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 1 |
| 21 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 2 |
| 22 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 23 | Bezpiecznik F38 (40 A) – Przełącznik podnośnika szyb (kabriolet) |
| 24 | Bezpiecznik F40 (10A) – przekaźnik napędu anteny (kabriolet) |
| 25 | Bezpiecznik F41 (3A) -CD – zmieniacz systemu audio |
| 26 | Przekaźnik ogrzewania szyby przedniej – za akumulatorem |
| 27 | Sygnał dźwiękowy |
| 28 | Elektroniczna jednostka sterująca immobilizera |
| 29 | Antena pierścieniowa immobilizera – kolumna kierownicy |
| 30 | Bezwładnościowy wyłącznik dopływu paliwa |
| 31 | Przekaźnik elektrycznego szyberdachu |
Komora silnika
Znajduje się w pobliżu akumulatora.
Schemat
Przeznaczenie
| F1 | (80A) Skrzynka bezpieczników/przekaźników – zestaw wskaźników 1 i 2 |
| F2 | (60A) Skrzynka bezpieczników/przekaźników – tablica przyrządów 1 i 2 |
| F3 | (60A) Skrzynka bezpieczników/przekaźników – tablica przyrządów 1 i 2 |
| F4 | (40A) Przekaźnik silnika wentylatora chłodzącego – brak klimatyzacji |
| F5 | (50A) Ogrzewana przednia szyba |
| F6 | (50A) Świece żarowe |
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy. Przekaźniki zamontowane są w górnej części, a bezpieczniki z boku.

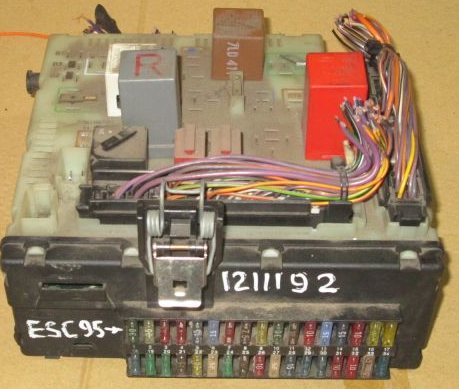

Zdjęcie poglądowe
Bezpiecznik
Typ 1
Opis
| F1 | 25A Oświetlenie drzwi, Ogrzewana tylna szyba, Lusterka |
| F2 | 30A ABS, tablica przyrządów |
| F3 | 10A System zarządzania silnikiem |
| F4 | Reflektory 15A, system świateł do jazdy dziennej |
| F5 | 20A System zarządzania silnikiem |
| F6 | 10A Regulacja reflektorów, Światła przeciwmgielne, Oświetlenie tablicy rejestracyjnej, Oświetlenie wnętrza, Tablica przyrządów, Oświetlenie przyrządów, Światła sygnalizacyjne, Ogrzewanie i wentylacja, System audio, Podgrzewane siedzenia |
| F7 | 10A Regulacja reflektorów, oświetlenie tablicy rejestracyjnej |
| F8 | 10A Światła przeciwmgielne |
| F9 | 30A Układ zarządzania silnikiem (1.3 i 1.4 CFI), wentylator |
| F10 | Reflektory 10A, system świateł do jazdy dziennej |
| F11 | 15A Światła przeciwmgielne |
| F12 | 10A Światła cofania, światła awaryjne, kierunkowskazy |
| F13 | 20A Wycieraczka i spryskiwacz szyby |
| F14 | 25A Ogrzewanie i wentylacja, klimatyzacja, system zarządzania silnikiem (2.0 EFI) |
| F15 | 30A ABS, sterownik ESP |
| F 16 | 3A Ogrzewana tylna szyba |
| F17 | Poduszki powietrzne 7,5A |
| F18 | Reflektory 15A, system świateł do jazdy dziennej |
| F19 | 3A ABS, tablica przyrządów |
| F20 | Alarm 15A |
| F21 | 15A Oświetlenie drzwi, Bezpiecznik zapalniczki, System bezpieczeństwa |
| F22 | 30A Łukasz, Podnośniki do szkła |
| F23 | Spryskiwacze reflektorów 30A |
| F24 | Reflektory 10A, system świateł do jazdy dziennej |
| F25 | 3A Sterowanie silnikiem, klimatyzacja (RS Cosworth) |
| F26 | 15A Podgrzewane siedzenia |
| F27 | 15A ABS, Układ ładowania, Reflektory, System świateł do jazdy dziennej, Światło stopu, Światła przeciwmgielne, Oświetlenie drzwi, Tablica przyrządów, Alarm, Zapalniczka samochodowa, Ogrzewana tylna szyba, Poduszki powietrzne |
| F28 | System ładowania 15A |
| F29 | 20A System bezpieczeństwa, centralny zamek |
Za zapalniczkę odpowiadają bezpieczniki nr 21 lub 27 przy 15A.

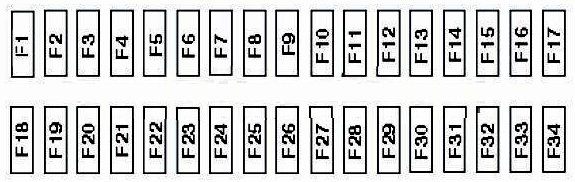

Typ 2
Schemat
Przeznaczenie
| F1 | (30A) Moduł sterujący świec żarowych, rozrusznik |
| F2 | (25A) Nagrzewnica/klimatyzator |
| F3 | (20A) Zabezpieczenie przed kradzieżą, światła do jazdy dziennej, lampy otwierania drzwi, lampy przeciwmgielne, reflektory, klakson, lampy tylne, oświetlenie tablicy rejestracyjnej |
| F4 | (10A) Lampy otwierania drzwi, regulacja zasięgu reflektorów, lampy wewnętrzne, oświetlenie tablicy rejestracyjnej, reflektory, lampy tylne |
| F5 | (15A) Światła do jazdy dziennej, reflektory |
| F6 | (15A) Światła do jazdy dziennej, reflektory |
| F7 | (10A) Światła przeciwmgielne, oświetlenie tablicy rejestracyjnej, reflektory, lampy tylne |
| F8 | (7,5A) Układ antykradzieżowy, złącze diagnostyczne, układ zarządzania silnikiem |
| F9 | (20A) Układ przeciwblokujący (ABS) |
| F10 | (30A) Spryskiwacze reflektorów |
| F11 | (7,5A) Poduszka powietrzna |
| F12 | (10A) Światła do jazdy dziennej, światła przeciwmgielne, reflektory, oświetlenie zestawu wskaźników, zestaw wskaźników |
| F13 | (15A) Klimatyzacja, podgrzewacz paliwa (Diesel) |
| F14 | (15A) Układ zarządzania silnikiem (benzyna) |
| F15 | (10A) Układ zarządzania silnikiem (benzyna) |
| F 16 | (20A) Układ klimatyzacji, układ zarządzania silnikiem, czujnik prędkości pojazdu |
| F17 | (15A) Podgrzewane siedzenia |
| F18 | (15A) System antykradzieżowy, system audio, zestaw wskaźników |
| F19 | (30A) Elektryczne szyby, oświetlenie zestawu wskaźników, szyberdach |
| F20 | (30A) Klimatyzacja, silnik wentylatora chłodzącego (z wyjątkiem 1.3 / 1.6 / 1.8 / 1.8D Turbo) |
| F21 | (7,5A) Układ przeciwblokujący (ABS) |
| F22 | (20A) Centralny zamek, gniazdo diagnostyczne, system zarządzania silnikiem (z wyjątkiem 1.8D Turbo), przekaźnik rozrusznika (automatyczna / ręczna skrzynia biegów z PATS), czujnik prędkości pojazdu |
| F23 | (25A) Rezerwa |
| F24 | (30A) Układ przeciwblokujący (ABS) |
| F25 | (20A) Zabezpieczenie przed kradzieżą, napęd dachu chowanego, spryskiwacze reflektorów, wycieraczka/spryskiwacz szyby przedniej |
| F26 | (10A) Kierunkowskazy/światła awaryjne, światła cofania |
| F27 | (25A) Elektryczne lusterka boczne, podgrzewana tylna szyba, klakson, kierunkowskazy/światła awaryjne |
| F28 | (15A) Alarm antykradzieżowy, klakson, kierunkowskazy/światła awaryjne |
| F29 | (15A) System antykradzieżowy, system audio, zapalniczka, zegar, lampki w drzwiach, zestaw wskaźników |
| F30 | (10A) Układ oświetlenia dziennego, reflektory, regulacja zasięgu reflektorów |
| F31 | (10A) Układ oświetlenia dziennego, reflektory, regulacja zasięgu reflektorów |
| F32 | (15A) Światła przeciwmgielne |
| F33 | (20A) Fotele sterowane elektrycznie |
| F34 | (15A) Układ przeciwblokujący (ABS), podgrzewacze dysz spryskiwaczy przedniej szyby, światła stopu |
Za zapalniczkę odpowiada bezpiecznik nr 29, 15A.
Przekaźnik

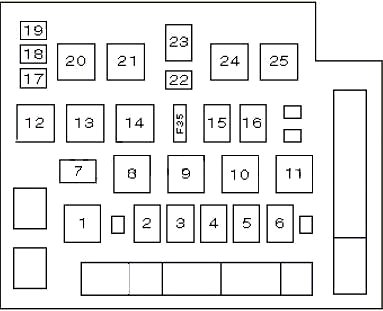

Typ 1
Schemat
Oznaczenie
| 1 | Przekaźnik głównych obwodów zapłonowych |
| 2 | Przekaźnik świateł mijania reflektorów |
| 3 | Przekaźnik świateł drogowych reflektorów |
| 4 | rezerwa |
| 5 | Przekaźnik pomocniczych obwodów zapłonowych |
| 6 | Przekaźnik pompy paliwa |
| 7 | Przekaźnik sterujący silnikiem |
| 8 | Przekaźnik podgrzewanej szyby tylnej |
| 9 | Przekaźnik opóźnienia wyłączenia lampki wewnętrznej (z funkcją opóźnienia wyłączenia lampki wewnętrznej) |
| 10 | Przekaźnik przerywający wycieraczkę tylnej szyby (wycieraczka przerywana) |
| 11 | Przekaźnik przerywanej pracy wycieraczki |
| 12 | Przekaźnik rozrusznika (automatyczna skrzynia biegów / ręczna skrzynia biegów z PATS) |
| 13 | Przekaźnik klaksonu |
| 14 | Przekaźnik opóźnienia spryskiwacza reflektorów |
| 15 | Przekaźnik świateł do jazdy dziennej (reflektory mijania) |
| 16 | Przekaźnik świateł przeciwmgłowych |
| 17 | Sweter |
| 18 | Sweter |
| 19 | Sweter |
| 20 | Łamacz systemu antykradzieżowego |
| 21 | Brzęczyk ostrzegający o lewych dołączonych wymiarach |
| 22 | rezerwa |
| 23 | Przekaźnik całkowicie otwartej przepustnicy (modele benzynowe z klimatyzacją) |
| 24 | Przekaźnik tylnych świateł przeciwmgłowych |
| 25 | Przekaźnik świateł do jazdy dziennej (wymiary z przodu) |
| F35 | (20A) Zabezpieczenie przed kradzieżą, centralny zamek, elektrycznie sterowane fotele – bezpiecznik |

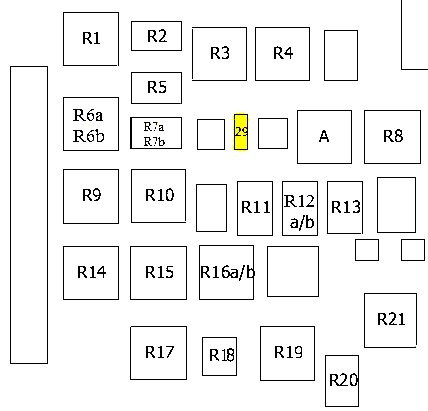

Typ 2
Schemat
Przeznaczenie
| R1 | Pompa ABS |
| R2 | Klimatyzacja |
| R3 | Pompa paliwa 4×4 |
| R4 | Spryskiwacze reflektorów |
| R5 | Funkcje silnika |
| R6a | Główny przekaźnik ABS (z wyjątkiem RS Cosworth) |
| R6b | Woltomierz (RS Cosworth) |
| R7a | Pompa paliwowa |
| R7b | Wstępna korekta |
| R8 | Zapłon |
| R9 | Ogrzewana tylna szyba |
| R10 | Przekaźnik energii |
| R11 | Tylne światło przeciwmgielne |
| R12a | System światła dziennego |
| R12b | Zredukowane światła mijania (kierownica po prawej stronie) |
| R13 | Światła przeciwmgielne |
| R14 | Przekaźnik wycieraczek |
| R15 | Przekaźnik wycieraczki tylnej |
| R16a | Zredukowane światła mijania (kierownica po prawej stronie) |
| R16b | System światła dziennego |
| R17 | Światła drogowe |
| R18 | Wstępna korekta |
| R19 | Oświetlenie wewnętrzne |
| R20 | Światła mijania |
| R21 | Immobilizer lub automatyczna skrzynia biegów |
| A | Przednie światła przeciwmgielne |
Typ 3
- R1 – Szary – Podgrzewana szyba przednia.
- R2 – Czerwony – Przerywane sterowanie wycieraczkami.
- R3 – Szary – Ogrzewana tylna szyba.
- R4 – Ciemnozielony – Układ ABS.
- R5 – Fioletowy – Pompa ABS.
- R6 – Biały/Żółty – Światła drogowe.
- R7 – Pomarańczowy – Przerywane sterowanie wycieraczką tylnej szyby.
- R8 – Zielony / Czerwony / Żółty – Przekaźnik CFI, EFI, EEC IV.
- R9 – Brązowy – Pompa paliwa.
- R10 – Brązowy – Sprzęgło magnetyczne (układ klimatyzacji).
- R11 – Zielony – Układ klimatyzacji.
- R12 – Brązowy – Sterowanie silnikiem.
- R13 – Rezerwa
- R14 – Rezerwa
- R15 – Rezerwa
- R16 – Fioletowy – Pompa paliwa.
- R17 – Żółty – Opóźnienie wyłączenia oświetlenia wnętrza.
- R18 – Zielony – Elektryczne szyby.
- R19 – Szary – Tylna lampa przeciwmgłowa.
- R20 – Zapasowy.
- R21 – Biały – moduł przednich świateł przeciwmgłowych.
- R22 – Niebieski – Spryskiwacz reflektorów.
- R23 – Biały – Światło dodatkowe.
- R24 – Czerwony lub Żółty – automatyczna skrzynia biegów/alarm
- R25 – Biały – Przednie światło przeciwmgłowe
- R26 – Czarny – Włącznik rozrusznika/blokada kolumny kierownicy.
To wszystko. A jeśli chcesz dodać coś do materiału, napisz w komentarzach.
