Ford Expedition U324 należy do 3 generacji gamy modelowej Ford Expedition i produkowany był w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. W naszym materiale znajdziesz opis bezpieczniki i przekaźniki Ford Expedition 3 ze schematami skrzynkowymi i zdjęciami ich wykonania i lokalizacji. Zwróć uwagę na bezpiecznik zapalniczki.
Funkcja bezpieczników i przekaźników może różnić się od pokazanej i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego.
Contents
Przedział pasażerski

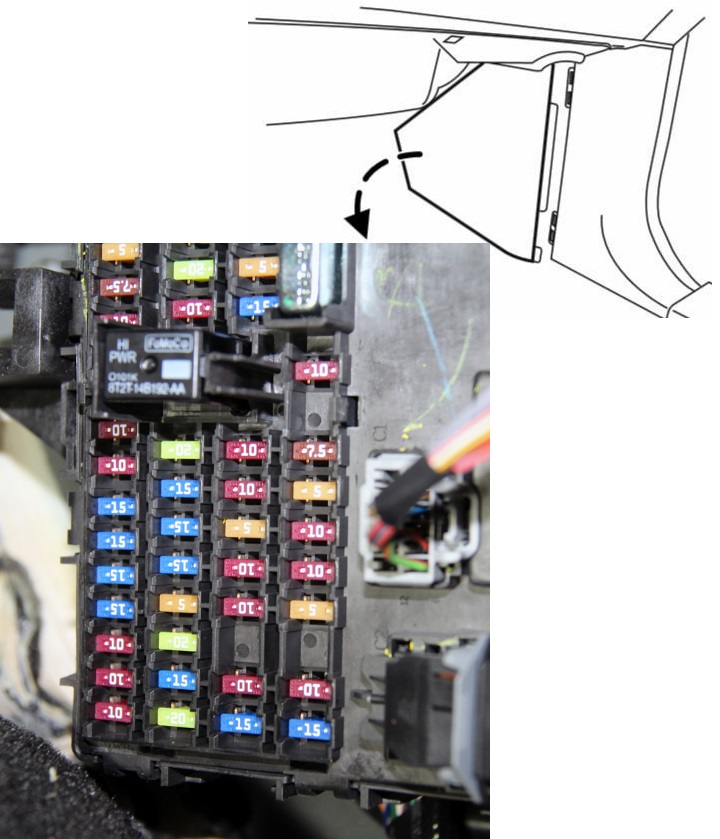

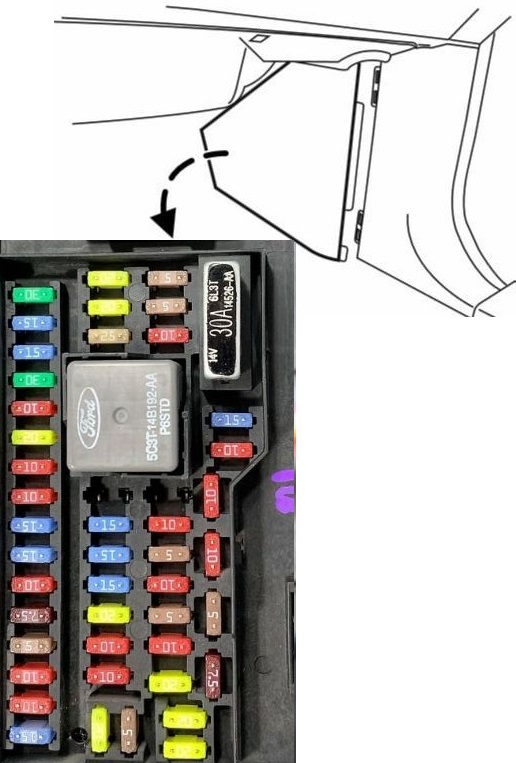

Skrzynka bezpieczników i przekaźników znajduje się pod prawą stroną tablicy rozdzielczej.

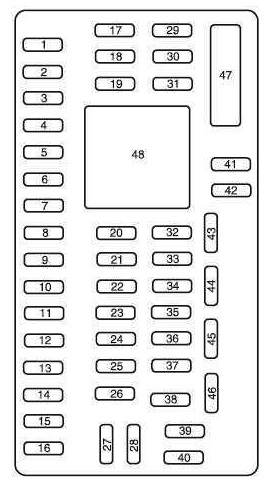

Typ 1 (2007 – 2014)
Schemat
Opis
| 1 | 30 | Okno kierowcy |
| 2 | 15 | Moduł pamięci po stronie kierowcy |
| 3 | 15 | Sterowanie systemem audio na tylnych siedzeniach, radio satelitarne, SYNC ® |
| 4 | 30 | Nieużywany (zapasowy) |
| 5 | 10 | Podświetlenie klawiatury, możliwość ustawienia siedzeń w trzecim rzędzie, blokada zmiany biegów hamulca (BSI), zasilanie logiczne inteligentnego panelu bezpieczników |
| 6 | 20 | Kierunkowskazy |
| 7 | 10 | Reflektory świateł mijania (po lewej) |
| 8 | 10 | Reflektory świateł mijania (prawe) |
| 9 | 15 | Światła wewnętrzne |
| 10 | 15 | Przełącz podświetlenie, lampy kałużowe |
| 11 | 10 | Nieużywany (zapasowy) |
| 12 | 7,5 | Przełącznik zasilania lusterek, przełącznik pamięci fotela kierowcy |
| 13 | 5 | Nieużywany (zapasowy) |
| 14 | 10 | Moduł zasilania tylnej klapy — moc podtrzymująca |
| 15 | 10 | Kontrola klimatu, moduł satelitarny globalnego pozycjonowania |
| 16 | 15 | Nieużywany (zapasowy) |
| 17 | 20 | Zamki drzwi, zwalnianie klapy podnoszonej, zwalnianie szyby podnoszonej |
| 18 | 20 | Podgrzewane siedzenia drugiego rzędu |
| 19 | 25 | Tylna wycieraczka |
| 20 | 15 | Regulowane pedały, łącze Datalink |
| 21 | 15 | Światła przeciwmgielne |
| 22 | 15 | Lampy parkowe |
| 23 | 15 | Reflektory świateł drogowych |
| 24 | 20 | Klakson |
| 25 | 10 | Lampy popytowe, Schowek na rękawiczki, Daszek |
| 26 | 10 | Zestaw wskaźników |
| 27 | 20 | Stacyjka |
| 28 | 5 | Radio |
| 29 | 5 | Zestaw wskaźników |
| 30 | 5 | Nieużywany (zapasowy) |
| 31 | 10 | Nieużywany (zapasowy) |
| 32 | 10 | Moduł poduszki powietrznej |
| 33 | 10 | Nieużywany (zapasowy) |
| 34 | 5 | Nieużywany (zapasowy) |
| 35 | 10 | Asystent parkowania tyłem, napęd 4×4, tylna kamera wideo, podgrzewane siedzenia drugiego rzędu |
| 36 | 5 | Pasywny system antykradzieżowy |
| 37 | 10 | Kontrola klimatu |
| 38 | 20 | Głośnik niskotonowy |
| 39 | 20 | Radio |
| 40 | 20 | Wzmacniacz nawigacyjny |
| 41 | 15 | Elektryczne szyby, elektrycznie sterowane nawiewy, elektrycznie sterowany dach księżycowy, automatycznie przyciemniające się lusterko wsteczne, gniazdo zasilania 110 V AC |
| 42 | 10 | Nieużywany (zapasowy) |
| 43 | 10 | Logika wycieraczki tylnej, czujnik deszczu |
| 44 | 10 | Cewka przekaźnika ładowania akumulatora holowanego przyczepy |
| 45 | 5 | Logika wycieraczek przednich |
| 46 | 7,5 | Sterowanie klimatem, sterowanie przekaźnikiem pomocniczym |
| 47 | 30 | Elektryczne szyby, dach księżycowy |
| 48 | – | Opóźniony przekaźnik akcesoriów |

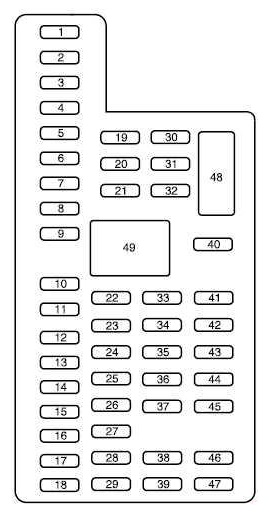

Typ 2 (2007 – 2014)
Schemat
Przeznaczenie
| 1 | 30 | Okno kierowcy |
| 2 | 15 | Sterowanie tylnym siedzeniem. Moduł bramy multimedialnej |
| 3 | 30 | Okno pasażera |
| 4 | 10 | Popyt na lampy |
| 5 | 20 | Wzmacniacz |
| 6 | 5 | Tylna elektroniczna automatyczna regulacja temperatury |
| 7 | 7,5 | Elektryczne lusterko, przełącznik pamięci fotela kierowcy |
| 8 | – | Nieużywany |
| 9 | 10 | SYNC, elektrycznie podnoszona brama, elektryczny panel wykończeniowy, wyświetlacz |
| 10 | 10 | Uruchom przekaźnik akcesoriów |
| 11 | 10 | Pasywny moduł wejścia/startu |
| 12 | 15 | Oświetlenie wewnętrzne, lampy kałużowe |
| 13 | 15 | Kierunkowskazy w prawo i stop/kierunkowskazy |
| 14 | 15 | Kierunkowskazy w lewo i stop/kierunkowskazy |
| 15 | 15 | Światło cofania, centralnie montowane światło stopu, lusterko EC |
| 16 | 10 | Prawe przednie światło mijania |
| 17 | 10 | Lewe przednie światło mijania |
| 18 | 10 | Blokada zmiany biegów/przycisk startu Podświetlenie LED/klawiatury, Elektrycznie składane siedzenia w trzecim rzędzie, Pasywne uruchamianie dotykowe |
| 19 | – | Nieużywany |
| 20 | 20 | Zablokuj/odblokuj przekaźniki |
| 21 | – | Nieużywany |
| 22 | 20 | Klakson |
| 23 | 15 | Moduł sterujący na kierownicy, klaster |
| 24 | 15 | Regulowane pedały/kolumna z regulacją mocy, łącze Datalink |
| 25 | 15 | Pokrywa zwalniająca klapę podnoszoną, silnik zwalniający szybę podnoszoną |
| 26 | 5 | Naciśnij, aby uruchomić przełącznik |
| 27 | 20 | Pasywny moduł wejścia/startu |
| 28 | 15 | Wyłącznik zapłonu, wyłącznik blokady kluczyka |
| 29 | 20 | Radia, GPS-u |
| 30 | 15 | Przednie lampy parkowe |
| 31 | 5 | Włączenie/wyłączenie hamulca przyczepy |
| 32 | 15 | Nawiew zasilania, silnik szyby kierowcy, falownik. |
| 33 | 10 | Moduł zawieszenia CCD |
| 34 | 10 | Asystent parkowania tyłem, Kamera cofania, AUTOBUS, Podgrzewane siedzenia |
| 35 | 5 | Moduł klimatyczny, przełącznik O/D |
| 36 | – | Nieużywany |
| 37 | 10 | Moduł 4X4 |
| 38 | 10 | Lusterko EC, dach księżycowy, DVD, radio AM/FM |
| 39 | 15 | Lewe i prawe przednie światła drogowe |
| 40 | 10 | Tylne lampy postojowe/tylne |
| 41 | 7,5 | Moduł sterujący ograniczeniami |
| 42 | – | Nieużywany |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | 5 | nie używany (zapasowy) |
| 46 | 10 | Kontrola klimatu |
| 47 | 15 | Światła przeciwmgielne |
| 48 | 30 | Bezpiecznik przedniego pasażera i tylnych szyb |
| 49 | Przekaźnik okien i otworów wentylacyjnych |
Komora silnika

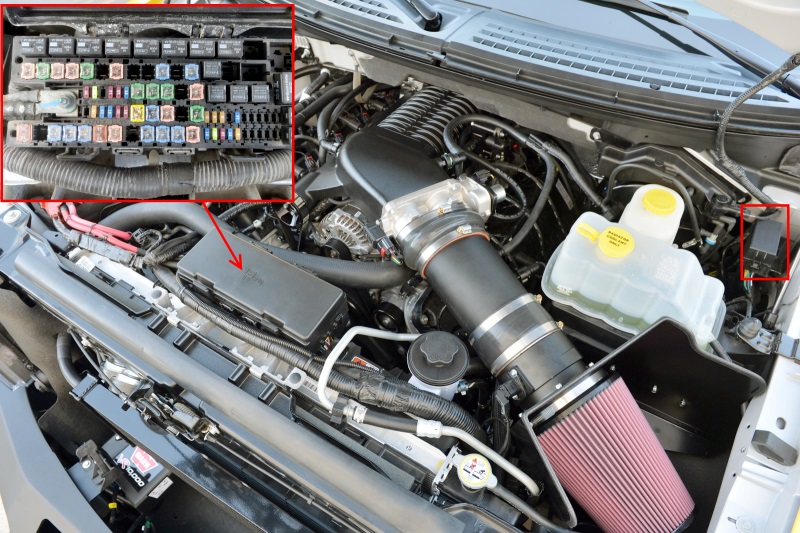

Pod maską na początku komory silnika zainstalowana jest główna skrzynka bezpieczników i przekaźników. Kolejną skrzynkę przekaźnikową można zainstalować osobno.

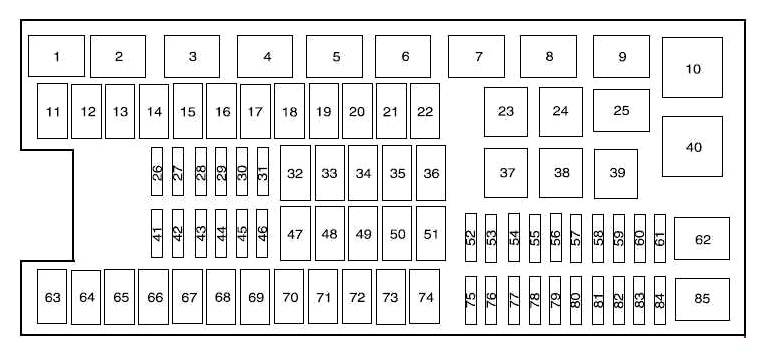

Typ 1 (2007 – 2008)
Schemat
Oznaczenie
| 1 | – | Przekaźnik dmuchawy |
| 2 | – | Nieużywany |
| 3 | – | Przekaźnik odmrażania tylnej szyby |
| 4 | 30 | Trzeci rząd siedzeń (po stronie kierowcy) |
| 5 | 40 | Złącze do holowania przyczepy (hamulec elektryczny) |
| 6 | 60 | ABS (zawory) |
| 7 | – | Nieużywany |
| 8 | 40 | Podgrzewane/chłodzone siedzenia |
| 9 | 60 | ABS (pompa) |
| 10 | 20 | Punkt zasilania konsoli tylnej |
| 11 | 30 | Dmuchawa pomocnicza |
| 12 | 25 | Złącze do holowania przyczepy (lampy postojowe) |
| 13 | 30 | Złącze do holowania przyczepy (ładowanie akumulatora) |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | – | Przekaźnik sprzęgła klimatyzacji |
| 17 | – | Nieużywany |
| 18 | – | Przekaźnik pompy paliwa |
| 19 | – | Przekaźnik rezerwowy |
| 20 | – | Przekaźnik złącza holowniczego przyczepy (lewy kierunkowskaz) |
| 21 | – | Przekaźnik złącza holowniczego przyczepy (prawy kierunkowskaz) |
| 22 | – | Nieużywany |
| 23 | 15 | Podgrzewane lustra |
| 24 | 40 | Silnik dmuchawy |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | 30 | Elektryczna klapa podnoszona |
| 28 | 40 | Odmrażanie tylnej szyby, podgrzewane lusterka |
| 29 | 30 | Siedzenie pasażera |
| 30 | 10 | Sprzęgło klimatyzacji |
| 31 | 15 | Lampy hamulcowe |
| 32 | 20 | Pompa paliwowa |
| 33 | 20 | Lampy zapasowe |
| 34 | 25 | Złącze do holowania przyczepy (światła stopu/kierunkowskazy) |
| 35 | 20 | Moduł 4×4 |
| 36 | 10 | Moduł sterujący zespołem napędowym (PCM) — Utrzymuj moc przy życiu, odpowietrznik pochłaniacza |
| 37 | 15 | Skrzynia biegów B+ |
| 38 | 30 | Trzeci rząd siedzeń (po stronie pasażera) |
| 39 | 50 | Pompa zawieszenia pneumatycznego |
| 40 | 30 | Rozrusznik |
| 41 | 20 | Punkt zasilania IP/konsoli |
| 42 | – | Nieużywany |
| 43 | 20 | Silnik modułowy 4×4 |
| 44 | – | Nieużywany |
| 45 | 30 | Siedzenie kierowcy |
| 46 | 40 | Uruchom/Uruchom szynę zbiorczą |
| 47 | 30 | Zawieszenie pneumatyczne – elektromagnesy |
| 48 | – | Nieużywany |
| 49 | 30 | Wycieraczki/spryskiwacz przód |
| 50 | 30 | PCM – szyna autobusowa |
| 51 | 20 | Punkt zasilania ładunku |
| 52 | 20 | Zapalniczka |
| 53 | – | Przekaźnik zawieszenia pneumatycznego |
| 54 | – | Przekaźnik rozrusznika |
| 55 | – | Przekaźnik złącza holowniczego przyczepy (lampa postojowa) |
| 56 | – | Przekaźnik złącza holowniczego przyczepy (ładowanie akumulatora) |
| 57 | – | Przekaźnik Uruchom/Uruchom |
| 58 | – | Nieużywany |
| 59 | – | Przekaźnik PCM |
| 60 | – | Dioda Start jednym dotknięciem |
| 61 | – | Dioda sprzęgła klimatyzacji |
| 62 | – | Dioda pompy paliwa |
| 63 | 15 | Złącze do holowania przyczepy (lampa cofania) |
| 64 | – | Nieużywany |
| 65 | 10 | Logika zawieszenia pneumatycznego |
| 66 | – | Nieużywany |
| 67 | 10 | Cewka dmuchawy |
| 68 | – | Nieużywany |
| 69 | 30 | Praca/Start – tablica bezpieczników w kabinie pasażerskiej |
| 70 | 20 | PCM (czujniki) – EFC, cewka sprzęgła A/С |
| 71 | 5 | Cewka paliwowa, ISP-R |
| 72 | 20 | PCM (cewki zapłonowe) |
| 73 | 5 | Zapłon skrzyni biegów |
| 74 | 20 | PCM (czujniki) – HE GO/CMS, MAFS, EVMV, CMCV, wyłącznik prędkości, VCT |
| 75 | 5 | Elektromagnes zintegrowanych końcówek kół (IWE) 4×4 |
| 76 | 20 | PCM – VPWR |
| 77 | 10 | Logika ABS, podgrzewany PCV |

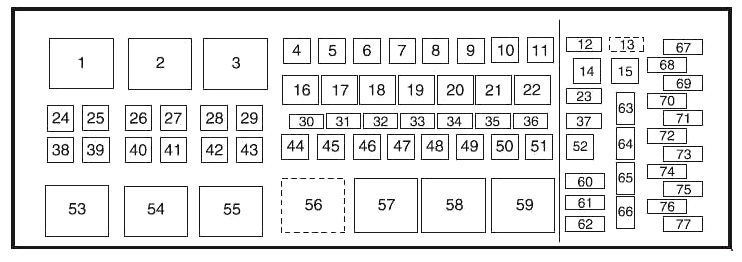

Typ 2 (2009 – 2017)
Schemat
Opis
| 1 | – | Przekaźnik spryskiwacza tylnego |
| 2 | – | Przekaźnik rozrusznika |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Przekaźnik wycieraczki tylnej |
| 5 | – | Przekaźnik pompy paliwa |
| 6 | – | Elektroniczny wentylator chłodzący |
| 7 | – | Przekaźnik odmrażania tylnej szyby/podgrzewanego lusterka |
| 8 | – | Elektroniczny wentylator chłodzący |
| 9 | – | Przekaźnik pracy/uruchomienia |
| 10 | – | Przekaźnik skrzynki rozdzielczej zasilania. |
| 11 | 40 | Elektryczne deski do biegania Podgrzewane siedzenia |
| 12 | 40 | Uruchom/uruchom, przekaźnik |
| 13 | 30 | Przekaźnik rozrusznika |
| 14 | 50 | Elektroniczny wentylator chłodzący |
| 15 | – | Nieużywany |
| 16 | 50 | Wentylator elektroniczny |
| 17 | – | Nieużywany |
| 18 | 30 | Hamulec przyczepy |
| 19 | 20 | Punkt zasilania (konsola) |
| 20 | 20 | Moduł 4×4 HAT 2 |
| 21 | 30 | Moduł holowania przyczepy |
| 22 | 30 | Elektryczny fotel pasażera |
| 23 | – | Przekaźnik sprzęgła klimatyzatora |
| 24 | – | Przekaźnik świateł postojowych przyczepy |
| 25 | – | Nieużywany |
| 26 | 10 | Czujnik ALT |
| 27 | 20 | Moduł 4×4 CZAPKA 1 |
| 28 | 25 | Przekaźnik świateł postojowych przyczepy |
| 29 | 10 | Zintegrowany elektrozawór od strony koła |
| 30 | 10 | Przekaźnik sprzęgła klimatyzatora |
| 31 | 15 | Lampa cofania do holowania przyczepy |
| 32 | 40 | Przekaźnik silnika dmuchawy |
| 33 | 40 | Punkt zasilania 110 V prądu przemiennego |
| 34 | 30 | Dodatkowy silnik dmuchawy |
| 35 | 30 | Przekaźnik modułu sterującego układu napędowego |
| 36 | 30 | Elektryczna klapa podnoszona |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | – | Przekaźnik świateł cofania holowania przyczepy |
| 40 | – | Elektroniczny przekaźnik wentylatora 2 |
| 41 | 10 | Moduł sterujący układu napędowego utrzymujący moc |
| 42 | 5 | Przekaźnik pracy/uruchomienia |
| 43 | 10 | Włącznik/wyłącznik hamulca |
| 44 | 20 | Przekaźnik pompy paliwa |
| 45 | 10 | Nieużywany (zapasowy) |
| 46 | 15 | Pompka spryskiwacza przód/tył |
| 47 | 30 | Silnik wycieraczki tylnej |
| 48 | 40 | Moduł holowania przyczepy |
| 49 | – | Nieużywany |
| 50 | 30 | Przekaźnik silnika wycieraczek przednich |
| 51 | 40 | Przekaźnik odmrażania tylnej szyby/podgrzewanego lusterka |
| 52 | 10 | Zasilanie układu przeciwblokującego podczas uruchamiania/uruchamiania |
| 53 | 5 | Moduł sterujący zespołem napędowym ISP |
| 54 | 5 | Wspomaganie kierownicy |
| 55 | – | Nieużywany |
| 56 | 30 | Panel bezpieczników w kabinie pasażerskiej. Zasilanie R/S |
| 57 | 5 | Praca/uruchomienie silnika dmuchawy |
| 58 | – | Nieużywany |
| 59 | 15 | Podgrzewane lustra |
| 60 | – | Nieużywany |
| 61 | – | Nieużywany |
| 62 | – | Nieużywany |
| 63 | 25 | Wentylator elektroniczny |
| 64 | 30 | Dach księżycowy |
| 65 | 20 | Nieużywany (zapasowy) |
| 66 | 20 | Pomocniczy punkt zasilania (tył konsoli środkowej) |
| 67 | 40 | Klimatyzowane fotele w pierwszym rzędzie |
| 68 | 30 | Zawory układu przeciwblokującego |
| 69 | 60 | Pompa układu przeciwblokującego |
| 70 | 30 | Elektrycznie składane siedzenia trzeciego rzędu |
| 71 | 20 | Pomocniczy punkt zasilania/zapalniczka |
| 72 | 20 | Pomocniczy punkt zasilania (prawy tylny panel) |
| 73 | 20 | Moduł klimatyzacji tylnych siedzeń |
| 74 | 30 | Elektryczny fotel kierowcy |
| 75 | 25 | Moc pojazdu 1 – moduł sterujący zespołem napędowym |
| 76 | 20 | Moc pojazdu 2 – moduł sterujący zespołem napędowym |
| 77 | 20 | Moc pojazdu 4 – cewki zapłonowe |
| 78 | – | Nieużywany |
| 79 | 15 | Moc pojazdu 3 – moduł sterujący zespołem napędowym |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 5 | Czujnik deszczu |
| 83 | – | Nieużywany |
| 84 | – | Nieużywany |
| 85 | – | Przekaźnik silnika wycieraczek |
Bezpieczniki do zapalniczki samochodowej (gniazdo zasilania) w Fordzie Expedition to bezpieczniki nr 10 (gniazdo zasilania konsoli tylnej), nr 41 (gniazdo zasilania IP/konsoli), nr 51 (gniazdo zasilania ładunku) i nr 52 (gniazdo zapalniczki) w silniku skrzynka bezpieczników w komorze (2007-2008). Od 2009 roku – bezpieczniki nr 65 (dodatkowy punkt zasilania (tablica przyrządów)), №66 (dodatkowy punkt zasilania (tył konsoli środkowej)), №71 (dodatkowy punkt zasilania/zapalniczka do cygar) i №72 (dodatkowy punkt zasilania (prawy tył) panel boczny)) w skrzynce bezpieczników w komorze silnika.
