Ford Mondeo Mk1 – bezpieczniki i przekaźniki

Ford Mondeo 1 generacji był produkowany w latach 1993, 1994, 1995 i 1996 w wersjach nadwozia typu sedan, pięciodrzwiowy hatchback i pięciodrzwiowe kombi. W tej publikacji pokażemy lokalizację wszystkich elektronicznych zespołów sterujących, szczegółowo opiszemy przeznaczenie bezpieczników i przekaźników Ford Mondeo Mk1 , a także ich zdjęcia i schematy skrzynek, w których się znajdują. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.

Contents

1 Lokalizacja
2 Przedział pasażerski
3 Komora silnika

Lokalizacja

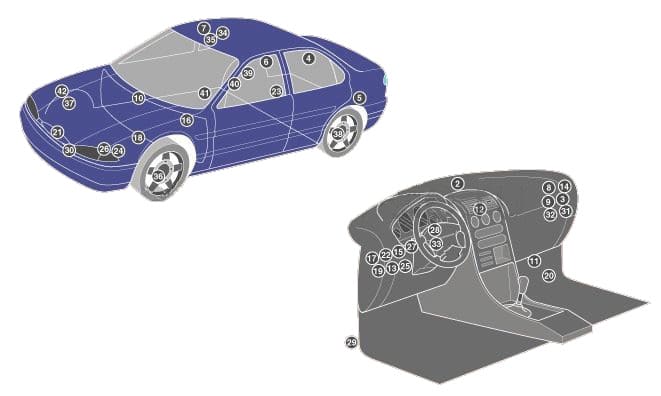

Ogólna lokalizacja blokowy

Przeznaczenie

1	Elektroniczna jednostka sterująca SRS
2	Dioda antykradzieżowa
3	Jednostka sterująca zabezpieczeniem przed kradzieżą
4	Klakson alarmu przeciwkradzieżowego – kombi
5	Klakson alarmu antywłamaniowego – sedan
6	Czujnik zmiany głośności 1 (system antykradzieżowy)
7	Czujnik zmiany głośności 2 (system antykradzieżowy)
8	Przekaźnik alarmu antykradzieżowego 1
9	Przekaźnik alarmu antykradzieżowego 2
10	Dźwiękowy sygnał ostrzegawczy
11	Wzmacniacz wyjściowy systemu audio
12	Moduł dodatkowy systemu sygnalizacji usterek
13	Jednostka systemowa kontroli stanu lampy
14	Centralny zamek / jednostka sterująca zabezpieczeniem przed kradzieżą
15	Zintegrowany przekaźnik/jednostka sterująca
16	Jednostka sterująca tempomatu (tempomatu).
17	Przekaźnik tempomatu
18	Rezystor światła dziennego
19	Linia diagnostyczna – dodatkowy system ostrzegania
20	Linia diagnostyczna – zamki drzwi
21	Rezystor silnika wentylatora chłodzącego
22	Przekaźnik świateł przeciwmgłowych
23	Pompa paliwowa
24	Skrzynka bezpieczników/przekaźników, komora silnika
25	Skrzynka bezpieczników/przekaźników, tablica przyrządów
26	Przekaźnik czasowy świec żarowych
27	Spryskiwacz reflektorów/przekaźnik spryskiwacza
28	Kierunkowskaz/przekaźnik zagrożenia
29	Bezwładnościowy wyłącznik dopływu paliwa
30	Czujnik temperatury otoczenia
31	Przekaźnik przerywanej pracy wycieraczki tylnej szyby
32	Przekaźnik ogrzewania siedzenia
33	Czujnik położenia kierownicy
34	Silnik napędowy szyberdachu
35	Przekaźnik elektrycznego szyberdachu
37	Aktywny zawór napędu zawieszenia, prawy przód
39	Aktywny zawór napędu zawieszenia, prawy tył
40	Jednostka sterująca zawieszeniem
41	Złącze diagnostyczne aktywnego zawieszenia
42	Silnik przepustnicy (kontrola trakcji)

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy.

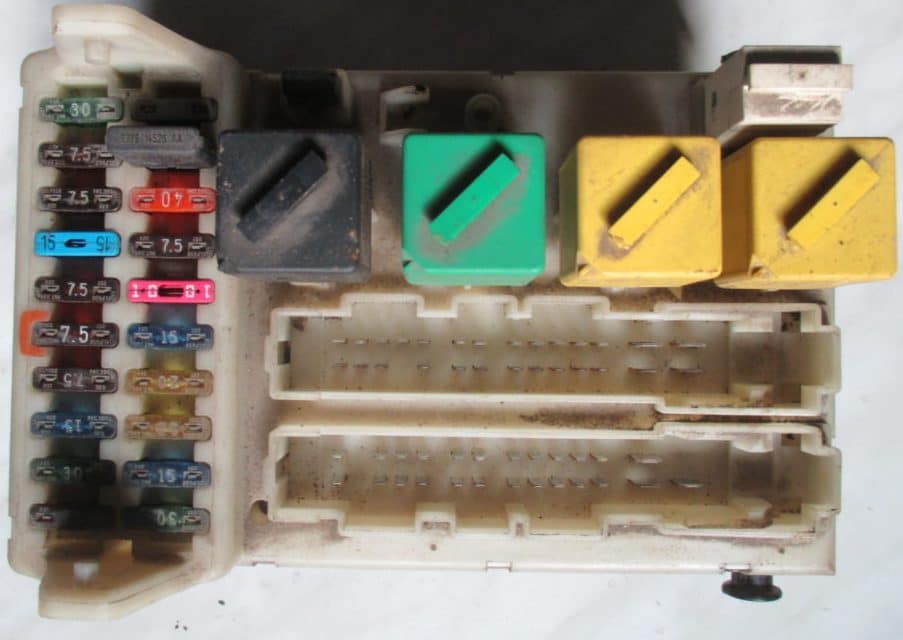

Zdjęcie poglądowe

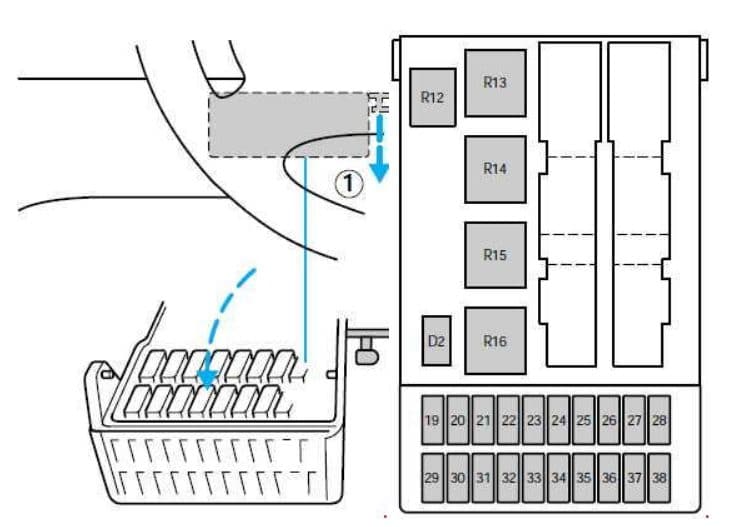

Schemat

Opis

19	Lusterka boczne 7,5A Elektryczne
20	Wycieraczka/spryskiwacz przedniej szyby 10A, wycieraczka tylnej szyby
21	30A / 40A Elektryczne szyby, elektryczna jednostka sterująca szyberdachem
22	Elektroniczna jednostka sterująca ABS 7,5 A
23	15A Kierunkowskazy, aktywny układ zawieszenia, tempomat, zestaw wskaźników, przełącznik sterujący skrzynią biegów, moduł kontroli stanu lamp, podgrzewacze dysz spryskiwaczy przedniej szyby, przekaźnik podgrzewacza filtra paliwa
24	15A Światła stopu
25	20A Centralny zamek, zabezpieczenie przed kradzieżą, gniazdo diagnostyczne
26	20A Światła przeciwmgielne
27	Zapalniczka 15A
28	30A Przekaźnik pompy spryskiwacza reflektorów, fotel elektryczny
29	30A Ogrzewana tylna szyba
30	7.5A Układ zarządzania silnikiem, zestaw wskaźników, dodatkowa jednostka alarmowa, zegar/komputer pokładowy
31	7,5А Oświetlenie kombinacji urządzeń
32	7,5A System audio, Radio
33	7,5A Wymiary frontu – lewy
34	7,5 A Lampy wewnętrzne, zegar, elektrycznie sterowane lusterka, napęd tylnej klapy / otwierania tylnej klapy
35	7,5A Wymiary frontu – prawy
36	15A / 30A System audio, wzmacniacz wyjściowy systemu audio 10A Poduszki powietrzne
37	30A Przekaźnik silnika dmuchawy nagrzewnicy
38	Poduszka powietrzna 7,5A

Za zapalniczkę odpowiada bezpiecznik nr 27, 15A.

Przekaźnik

R12 Przekaźnik oświetlenia wnętrza
R13 Przekaźnik ogrzewania tylnej szyby
R14 Przekaźnik wentylatora nagrzewnicy
R15 Przekaźnik wycieraczek
R16 Przekaźnik zapłonu
D2 Dioda zabezpieczająca przed prądem wstecznym

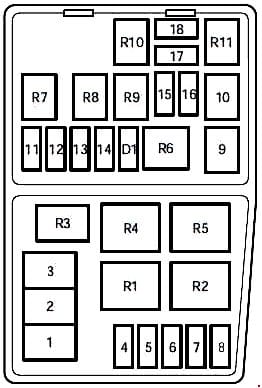

Komora silnika

Znajduje się on po lewej stronie, w pobliżu akumulatora, pod osłoną zabezpieczającą.

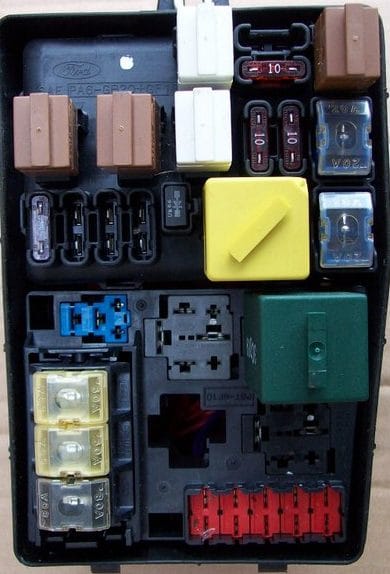

Zdjęcie
