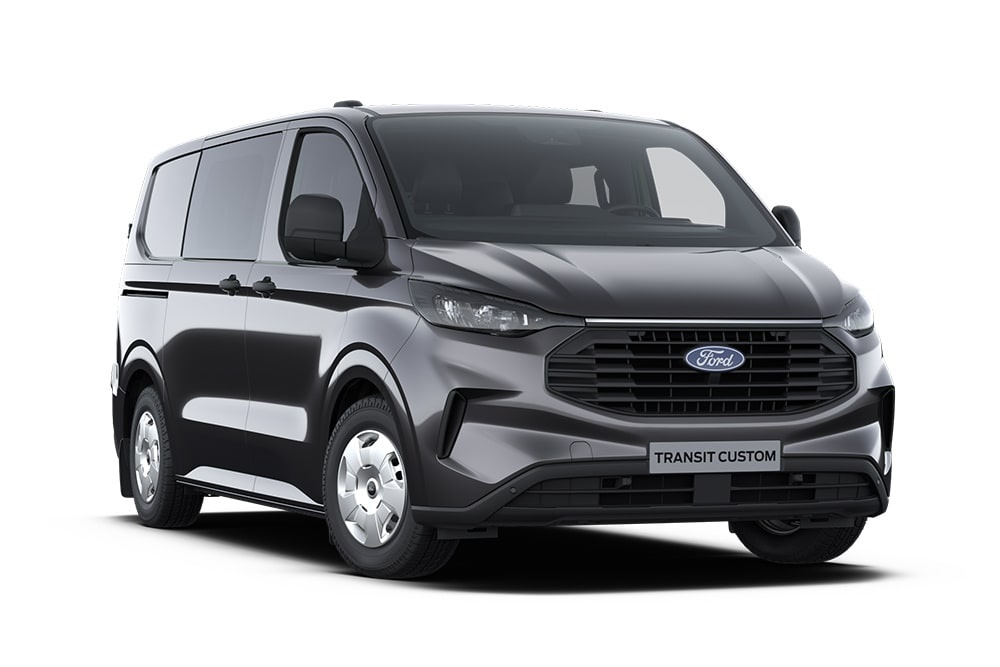

Nowy Ford Transit był w latach 2024, 2025, 2026, 2027, 2028 i 2028. Ford Transit Custom / Tourneo Custom do serii lekkich samochodów Ford Transit o niewielkich rozmiarach. Oferta obejmuje również E-Transit jako furgon dostawczy z napędem elektrycznym, zapowiedziany w 2021 roku. W tym artykule opisano oznaczenia skrzynek bezpieczników i przekaźników Forda Transita z lat 2024-2029, schemat skrzynek i ich lokalizacji. Zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Cel bezpieczników i przekaźników może być uruchamiany od pokazanego i zależnego od roku produkcji oraz uruchomienia uruchamiania pojazdu.
Przedział pasażerski

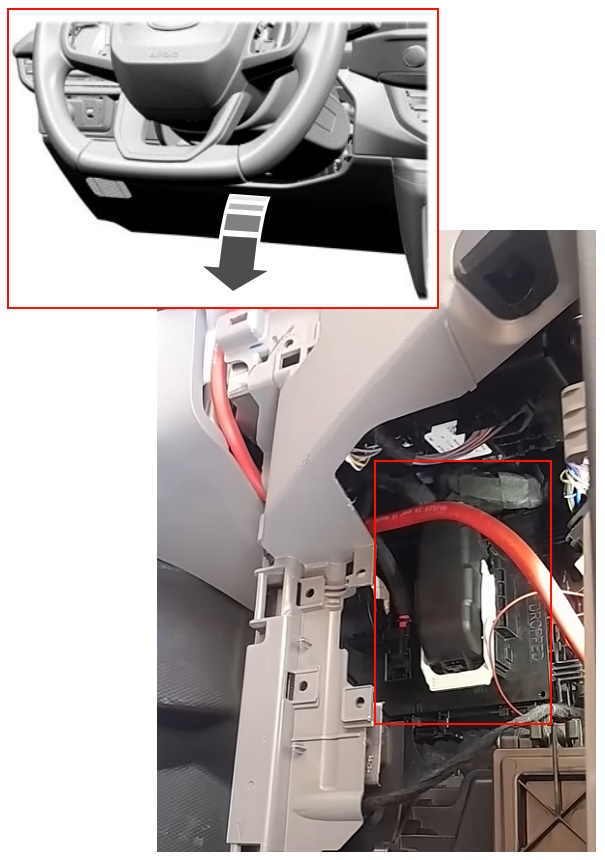

W wyłączniku bezpieczników znajduje się pod deską rozdzielczą, po lewej stronie. W furgonetce z kierownicą po prawej stronie – bezpieczniki znajdują się za schowkiem na miejscu.
Aby uzyskać dostęp do bezpieczników, należy obrócić skrzynkę bezpieczników. Odłączane cztery bezpieczniki: trzy proste na skrzynce bezpieczników i duże złącza na górze (w razie wypadku bezpieczników nie da się wyłączyć). zwolnij tylko dwa zatrzaski po bokach (dziesięć po lewej stronie jest prawie niewidoczny; podważ przejdź do śrubokrętem). Wyjmij skrzynkę bezpieczników z płyty głównej; teraz łatwo zejść.

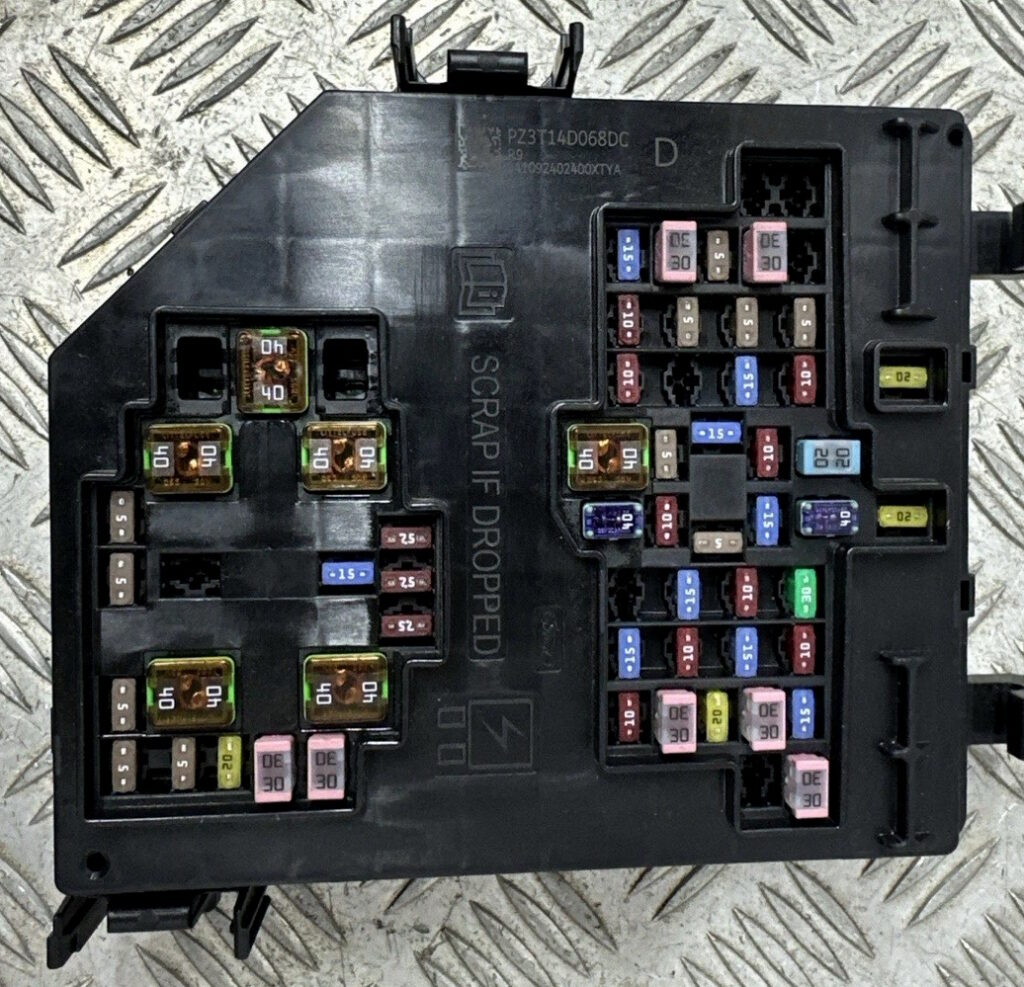

Na przykład zdjęcie

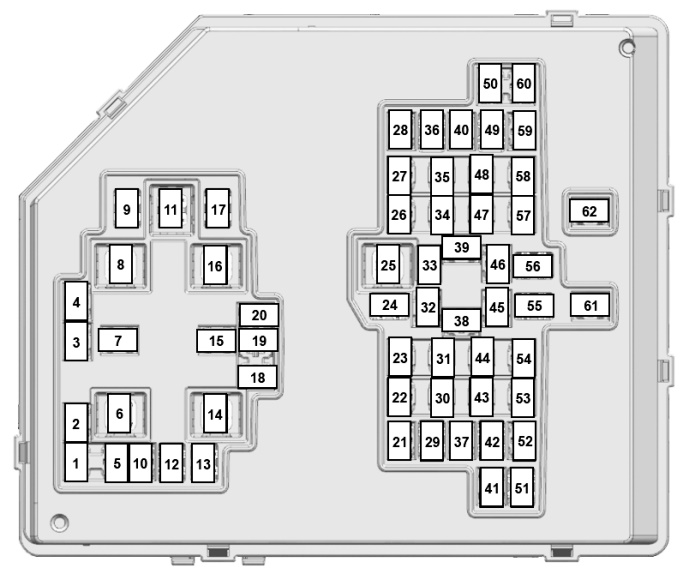

Diagram
Zadanie
| 1 | 5A — Czujnik ustawienia, Czujnik wtargnięcia, Zestaw głośnomówiący, Moduł klimatyzacji |
| 2 | 5A — Elektroniczna jednostka sterująca klimatyzacją |
| 3 | 7,5A — Zintegrowany wyświetlacz lusterka wstecznego i kamery |
| 4 | 5A — przełączniki reflektorów |
| 5 | — |
| 6 | 40A — Moduł zabezpieczający nadwoziem 1 |
| 7 | — |
| 8 | 40A — Moduł zabezpieczający nadwoziem 2 |
| 9 | — |
| 10 | 20A — Moduł zaawansowanego systemu wspomagania |
| 11 | 40A — Moduł zabezpieczający przed holowaniem przyczepy |
| 12 | 30A — Drzwi przesuwne prawe 2 z napędem elektrycznym |
| 13 | 30A — Lewe drzwi przesuwne z napędem elektrycznym 2 |
| 14 | 40A — Moduł zabezpieczający nadwoziem 3 |
| 15 | 15A — inteligentna bezpieczników, złącze Upfitter |
| 16 | 40A — Moduł zabezpieczający nadwoziem 4 |
| 17 | — |
| 18 | 7,5 A — moduł zasilacza bezprzewodowego, przełącznik zasilania głównego |
| 19 | 7,5 A — Wyłącznik hamulca |
| 20 | 7,5A — Zestaw wskaźników, moduł sterujący kierownicą |
| 21 | 10A — Uziemienie przełączane przez Upfittera |
| 22 | 15A — Elektryczna blokada kierowcy |
| 23 | — |
| 24 | 40A — Elektryczna szyba czołowa (RHD), moduł zabezpieczający i drzwiami |
| 25 | 40A — Ładowanie przyczepy holowniczej |
| 26 | 10A — inteligentna bezpieczników, złącze Upfitter |
| 27 | 10A — Moduł zabezpieczający interfejsem Upfittera |
| 28 | 15A — wzmacniacz 1 |
| 29 | 30A — Drzwi przesuwne z napędem elektrycznym po prawej stronie |
| 30 | 10A — Bezprzewodowy monitoring klamry |
| 31 | 15A — wzmacniacz 2 |
| 32 | 10A — Ulepszona elektroniczna jednostka sterująca bramką centralną |
| 33 | 5A — zdalne sterowanie ogrzewaniem na paliwo |
| 34 | — |
| 35 | 5A — Blokada alkoholowa |
| 36 | 30A — moduł obciążający pasażera |
| 37 | 20A — Radio |
| 38 | 5A — Organizacja zestawu wskaźników |
| 39 | 15A — Moduł sterowania, Telefon |
| 40 | 5A — Sterowanie poziomowaniem reflektorów |
| 41 | — |
| 42 | 30A — Lewe drzwi przesuwne z napędem elektrycznym |
| 43 | 15A — Prawy przedni podgrzewacz fotela |
| 44 | 10A — przełączniki szyb elektrycznych |
| 45 | 15A — Prawa strona elektrycznie sterowana zasuwka drzwi przesuwnych |
| 46 | 10A — Wyświetlacz nawigacyjny, Zintegrowany panel sterowania |
| 47 | 15A — Podgrzewany lewy przedni fotel |
| 48 | — |
| 49 | 20A — Moduł chowanego haka holowniczego |
| 50 | — |
| 51 | 30A — Moduł ograniczający siedzeniem alternatywnym |
| 52 | 15A — Lewy zamek przesuwanych drzwi elektrycznych |
| 53 | 10A — złącze portu diagnostycznego pokładowego |
| 54 | 30A — elektrycznie sterowana szyba pasażera z przodu |
| 55 | 40A — elektrycznie sterowana szyba (LHD), moduł alternatywnyi drzwiami |
| 56 | 20A — Moduł ogrzewania na paliwo |
| 57 | 10A — Jednostka sterująca telematyką |
| 58 | 5A — Wyświetlacz lustrzany |
| 59 | — |
| 60 | — |
| 61 | 20A — Zwolnienie lewego zatrzasku, Zwolnienie lewego dolnego |
| 62 | 20A — Zwolnienie prawego zatrzasku ładunku, Zwolnienie dolne prawe |
Komora silnika

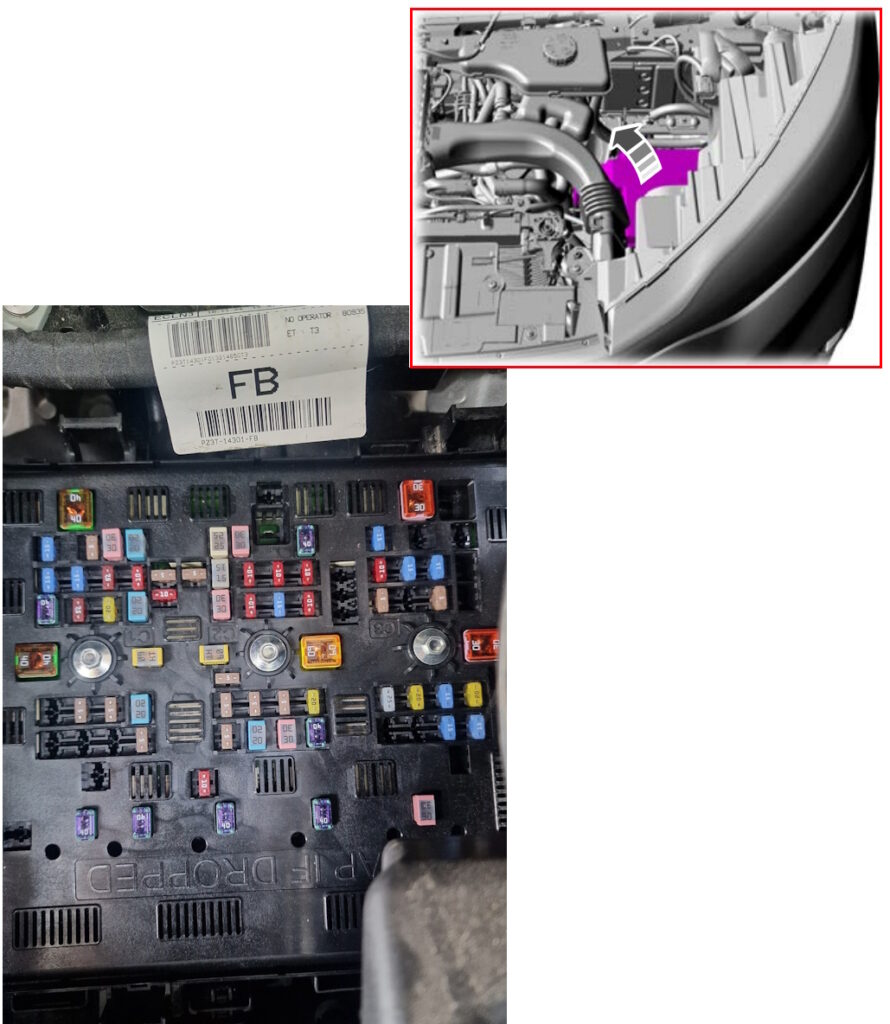

Pod maską, w komorze silnika, bezpieczników znajduje się po lewej stronie, obok reflektora. Aby się do niej dostać, należy ją chronić.

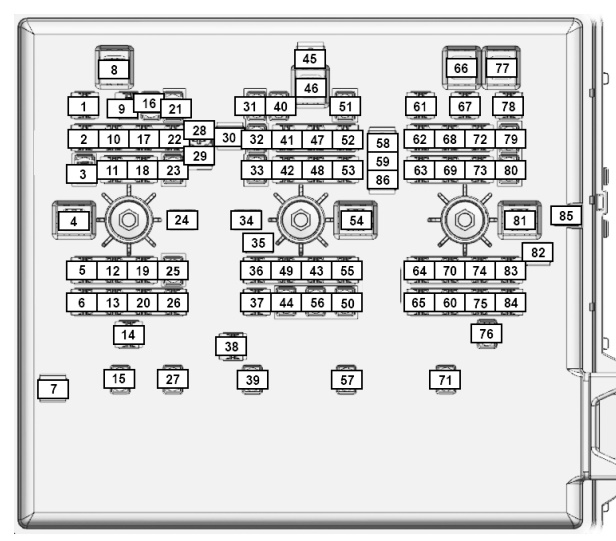

Diagram
Opis
| 1 | 15A — Silnik spryskiwacza tylnego |
| 2 | 15A — Podgrzewane lewe tylne siedzenie |
| 3 | 40A — Odmrażanie lewej szyby |
| 4 | 40A — Dmuchawa pomocnicza |
| 5 | — |
| 6 | 10A — Kontroler układu inwerterowego (BEV/PHEV) |
| 7 | 15A — elektrycznie składane lusterka |
| 8 | 40A — Silnik dmuchawy |
| 9 | 5A — Czujnik deszczu |
| 10 | 15A — Prawy podgrzewany fotel |
| 11 | 7,5A — Tachograf |
| 12 | 5A — inteligentny zasilacz USB 3 |
| 13 | 10A — Grzałka o dodatnim współczynniku temperaturowym (BEV/PHEV) |
| 14 | 10A — Moduł zasilacza trakcyjnego (BEV/PHEV) |
| 15 | 40A — Bank grzałek PTC 3 |
| 16 | 30A — Elektroniczna jednostka sterująca Upfitter 1 |
| 17 | 7,5A — Tachograf |
| 18 | — |
| 19 | 5A — inteligentny zasilacz USB 1 |
| 20 | 10A — Zawór kwalifikacyjny (BEV) |
| 21 | 20A — Wycieraczka tylna |
| 22 | 10A — Moduł wspomagania sterującego |
| 23 | 20A — Prawe podgrzewane pod oświetlenie |
| 24 | 60A — Zawór ABS / Zawór wspomagania hamulców elektrycznych |
| 25 | 20A — gniazdo zasilania 1, zapalniczka samochodowa |
| 26 | 5A — inteligentny zasilacz USB 2 |
| 27 | 40A — Odmrażanie bezpośrednio szyby |
| 28 | 5A — Cewka przekaźnika rozruchu/pracy skrzynki rozdzielczej zasilania |
| 29 | 10A — Lustro podgrzewane |
| 30 | 5A — Moduł napędowy napędem na wszystkie koła (Diesel) |
| 31 | 25A — Silnik wycieraczek przednich |
| 32 | 15–20A — Pompa oleju skrzyni biegów (Diesel / PHEV / BEV) |
| 33 | 30A — Lewe podgrzewane podświetlenie |
| 34 | 60A — Moduł zabezpieczający ABS / Elektryczna pompa przedłużająca hamulce |
| 35 | 5A — inteligentny zasilacz USB 6 |
| 36 | 5A — inteligentny zasilacz USB 5 |
| 37 | 5A — inteligentny zasilacz USB 4 |
| 38 | 10A — Klakson antykradzieżowy / Alarm końcowy z baterią |
| 39 | 40A — Bank grzałek PTC 2 |
| 40 | 30A — Elektroniczna jednostka sterująca Upfitter 4 |
| 41 | 10A — Silniki poziomowania reflektorów |
| 42 | 10A — Moduł zabezpieczający generatorem/ładowarką obciążeniową |
| 43 | 5A — Silnik klapki wlewu paliwa (PHEV) |
| 44 | 20A — zasilanie 2 tylne / przetwornik DC-DC (PHEV) |
| 45 | 5A — — |
| 46 | 50A — pompa wodna elektryczna (PHEV) |
| 47 | 10A — moduł otwarty ABS |
| 48 | 15A — Podgrzewana kierownica / moduł główny modułu kierowniczym |
| 49 | — |
| 50 | 40A — Podgrzewacz filtra paliwa (Diesel) |
| 51 | 40A — Elektroniczna jednostka sterująca napędem na wszystkie koła |
| 52 | 10A — Sterownik przekładni/falownika |
| 53 | — |
| 54 | 60A — falownik DC/AC 400W |
| 55 | 20A — Klakson drogowy |
| 56 | 30A — Pompa paliwa / Moduł niebezpiecznej pompy paliwa |
| 57 | 40A — Bank grzałek PTC 1 |
| 58 | — |
| 59 | — |
| 60 | — |
| 61 | 15A — Moduł dozowania żarówek / Odłącznik serwisowy zasilacza / Moduł sterowania energią elektryczną |
| 62 | 10A — Moduł zabezpieczający przed wystąpieniem |
| 63 | 5A — Moduł dozowania żarowego |
| 64 | 25A — Pompa oleju skrzyni biegów |
| 65 | 15A — Wtryskiwacze paliwa (PHEV) |
| 66 | 30A — Elektroniczna jednostka sterująca Upfitter 2 |
| 67 | — |
| 68 | 15A — Moduł dozowania żarówek / Pompa zasilaa / AVAS /wskaźnik stanu obciążenia |
| 69 | 5A — wskaźnik stanu |
| 70 | 20A — Moduł sterowania układem zasilającym 1 |
| 71 | 30A — Rozrusznik (Diesel) |
| 72 | 15A — Podgrzewacz zbiornika reduktora / pompa elektryczna akumulator HV |
| 73 | 5A — zasilanie podtrzymujące |
| 74 | 15–20A — napięcie zasilania 2 |
| 75 | 15A — napięcie zasilania 5 |
| 76 | — |
| 77 | — |
| 78 | — |
| 79 | — |
| 80 | — |
| 81 | 30A — Elektroniczna jednostka sterująca Upfitter 3 / Brama podnoszona |
| 82 | — |
| 83 | 15–20A — napięcie zasilania 4 |
| 84 | 15A — napięcie zasilania 3 |
| 85 | — |
| 86 | — |
Bezpiecznik nr 25 na 20A odpowiada za działanie zapalniczki samochodowej.
