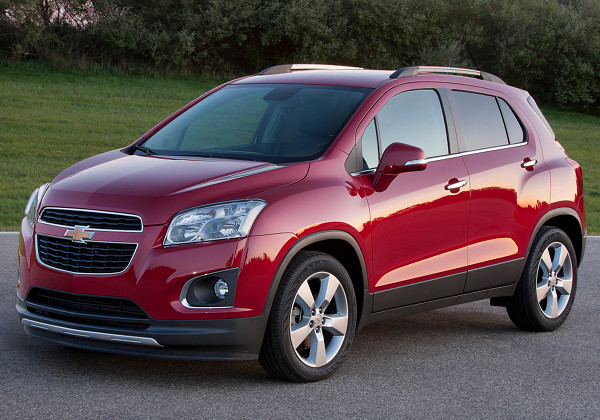

Zaktualizowany Chevrolet Tracker pojawił się na rynku w 2012 roku jako mini crossover. Wypuszczany w 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. Znany również jako Chevrolet Trax . Omówimy wszystkie skrzynki bezpieczników i przekaźników Chevroleta Trax z opisem schematów i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Komora silnika
Główne pudełko

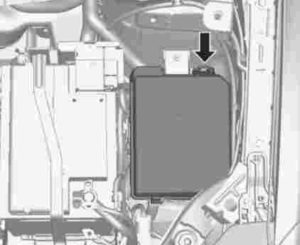

W komorze silnika znajduje się po lewej stronie, w pobliżu akumulatora.
Sprawdzając pudełko, zwróć uwagę na etykietę na okładce z aktualnym opisem.

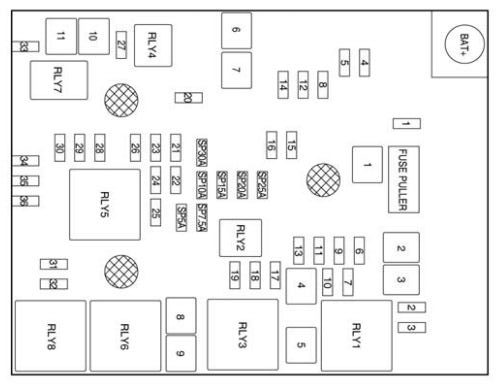

Schemat
Przeznaczenie
Przekaźnik
- Uruchomienie wału korbowego
- Pompa paliwowa
- Średnia prędkość wentylatora chłodzącego
- rezerwa
- Przekaźnik PT
- Wentylator chłodzący o dużej prędkości
- Rozrusznik
- Wentylator chłodzący o niskiej prędkości
Minibezpieczniki
| 1 | Właz wentylacyjny dachowy |
| 2 | OSRVM SW |
| 3 | Zawór doprowadzający pary paliwa do adsorbera |
| 4 | Nieużywany |
| 5 | Elektroniczny zawór sterujący hamulcem |
| 6 | „INTELIGENTNY” UKŁAD HAMULCOWY |
| 7 | Nieużywany |
| 8 | TCM B+ |
| 9 | Nieużywany |
| 10 | Regulacja nachylenia reflektorów, lewo/prawo |
| 11 | Wycieraczka tylnej szyby |
| 12 | Dmuchanie tylnej szyby |
| 13 | Nieużywany |
| 14 | Ogrzewanie OSRVM |
| 15 | FSCM B + |
| 16 | Moduł ogrzewania siedzenia |
| 17 | Pilot TCM |
| 18 | ECM R/C |
| 19 | Pompa paliwowa |
| 20 | Nieużywany |
| 21 | Benzyna: PRZEKAŹNIK WENTYLATORA (AUX BEC), Diesel: Przekaźnik wentylatora 3 85 |
| 22 | Nieużywany |
| 23 | Benzyna: Zapłon/cewka wtryskiwacza Diesel: ECM PT IGN-2 |
| 24 | Pompa spryskiwacza |
| 25 | Nieużywany |
| 26 | Benzyna: Zawór elektromagnetyczny oczyszczania filtra węglowego / Zawór elektromagnetyczny wody / Zawór elektromagnetyczny ciśnienia turbosprężarki / Zawór elektromagnetyczny wastegate |
| Turbosprężarka / Wlot / Wylot Czujnik O2 / Zawór elektromagnetyczny IMTV Diesel: Elektromagnes wirowy, Elektromagnes chłodzenia strumieniem tłoka, Elektromagnes kontroli oleju silnikowego | |
| 27 | Nieużywany |
| 28 | Benzyna: Nieużywany Diesel: ECM PT IGN-3 |
| 29 | Benzyna: ECM PT IGN-1 / IGN-2 Diesel: ECM PT IGN-1 |
| 30 | Benzyna: czujnik MAF Diesel: czujnik O2, czujnik cząstek stałych w spalinach |
| 31 | Belka główna lewa |
| 32 | Światło drogowe prawe |
| 33 | ECM B + |
| 34 | Sygnał dźwiękowy |
| 35 | Złącze klimatyzatora |
| 36 | Przednia lampa przeciwmgielna |
Bezpieczniki
| 1 | Elektroniczna pompa sterująca hamulcem |
| 2 | Środek do czyszczenia szyb przednich |
| 3 | Dmuchawy wentylatora |
| 4 | IEC R/C |
| 5 | Nieużywany |
| 6 | Benzyna: Nieużywany Diesel: Podgrzewacz paliwa |
| 7 | Nieużywany |
| 8 | Wentylator chłodzący o niskiej/średniej prędkości |
| 9 | wentylator chłodzący o dużej prędkości |
| 10 | Benzyna: EVP Diesel: Świeca żarowa |
| 11 | Zawór elektromagnetyczny rozrusznika |
Dodatkowe pudełko
Schemat
Opis
- 01 Przekaźnik elektrycznej pompy próżniowej
- 02 Przekaźnik napędu wentylatora chłodzącego 1
- 03 Przekaźnik napędu wentylatora chłodzącego 2
Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy, za schowkiem. Wyjmij schowek, aby uzyskać dostęp do bezpieczników. Aby wyjąć schowek, otwórz go i po prostu pociągnij do siebie.

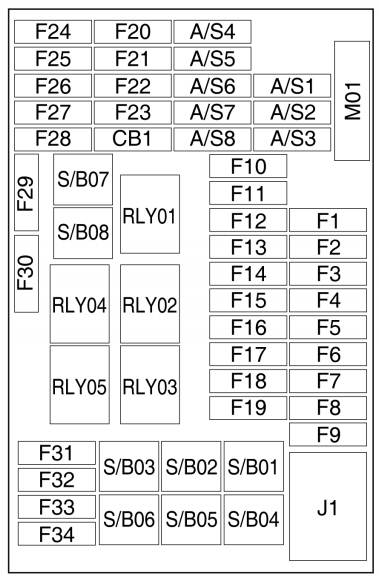

Schemat
Przeznaczenie
| RLY01 | PRZEKAŹNIK AKUMULATORA / RAP |
| RLY 02 | L / Przekaźnik bramy |
| RLY 03 | Zapasowy przekaźnik |
| RLY 04 | Przekaźnik dmuchawy |
| RLY 05 | Przekaźnik trybu komunikacji |
| F1 | Jednostka sterująca nadwozia 1 |
| F2 | Jednostka sterująca nadwozia 2 |
| F3 | Moduł sterujący nadwozia 3 |
| F4 | Jednostka sterująca nadwozia 4 |
| F5 | Jednostka sterująca nadwozia 5 |
| F6 | Jednostka sterująca nadwozia 6 |
| F7 | BCM 7 |
| F8 | Jednostka sterująca nadwozia 8 |
| F9 | DLIS |
| F10 | HR B + |
| F11 | DLC |
| F12 | HVAC СРД |
| F13 | L / Przekaźnik bramy |
| F14 | UPA |
| F15 | Nieużywany |
| F 16 | rezerwa |
| F17 | PWR WNDWSW DR |
| F18 | Czujnik deszczu |
| F19 | BCM RVC |
| F20 | SWC BKLT |
| F21 | AC APO |
| F22 | Zapalniczka samochodowa / DC APO |
| F23 | rezerwa |
| F24 | rezerwa |
| F25 | rezerwa |
| F26 | Диспл AOS |
| F27 | IPC/CMPS СРД |
| F28 | Przełącznik. reflektory/przetwornica DC/włącznik sprzęgła |
| F29 | rezerwa |
| F30 | rezerwa |
| F31 | IPC B+ |
| F32 | Gniazdo RDO/alarm/AUX |
| F33 | Nieużywany |
| F34 | Onstar UHP/DAB |
| SBSB01 | PTC 1 |
| SB02 | PTC 2 |
| SB03 | PWR WNDW MTR PRZED |
| SB04 | Czujnik regulacji szyby tylnej |
| SB05 | Przekaźnik trybu komunikacji |
| SB06 | rezerwa |
| SB07 | PWR WNDW PRZED |
| SB08 | Tylny podnośnik szyb elektryczny |
Bezpiecznik nr 22 odpowiada za zapalniczkę.
Bagażnik
W bagażniku skrzynka bezpieczników znajduje się po lewej stronie pojazdu.

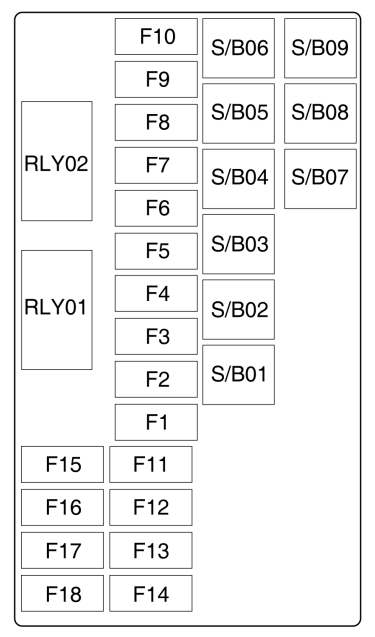

Schemat
Przeznaczenie
Przekaźnik
- RLY01 – Przekaźnik pracy/startu;
- RLY02 – Działający przekaźnik.
Bezpiecznik
| F1 | PWR LUM SW DR |
| F2 | PWR LUM SW PASS |
| F3 | Wzmacniacz |
| F4 | Gniazdo przyczepy |
| F5 | AWD SDR |
| F6 | CDM |
| F7 | rezerwa |
| F8 | Znak św . przyczepa |
| F9 | rezerwa |
| F10 | Rezerwa / SBZA B + |
| F11 | TRLR MDL |
| F12 | NAV. Dok |
| F13 | rezerwa |
| F14 | Gniazdo przyczepy |
| F15 | EVP SW |
| F 16 | Podgrzewacz paliwa |
| F17 | ISRVM/RVC |
| F18 | rezerwa |
Przekaźnik w wydłużonym odstępie czasu
| SB01 | Fotel elektryczny / pamięć SRD |
| SB02 | rezerwa |
| SB03 | TRLR MDL |
| SB04 | ROZKŁ.ACDC |
| SB05 | Bateria + |
| SB06 | rezerwa |
| SB07 | rezerwa |
| SB08 | rezerwa |
| SB09 | rezerwa |
