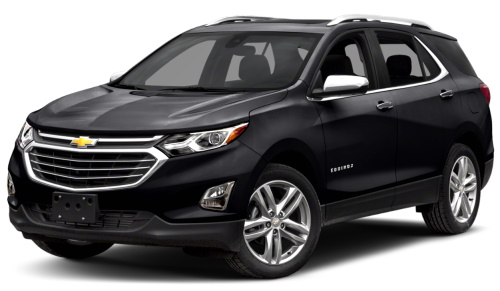

Chevrolet Equinox 3 generacji produkowany był w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023 głównie z silnikami benzynowymi o pojemności 1,5 i 2,0 litra. W tym materiale znajdziesz opis bezpieczników i przekaźników Chevrolet Equinox wraz ze schematami skrzynek bezpiecznikowych, zdjęciami ich wykonania i lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Wykonanie skrzynek i rozmieszczenie w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski

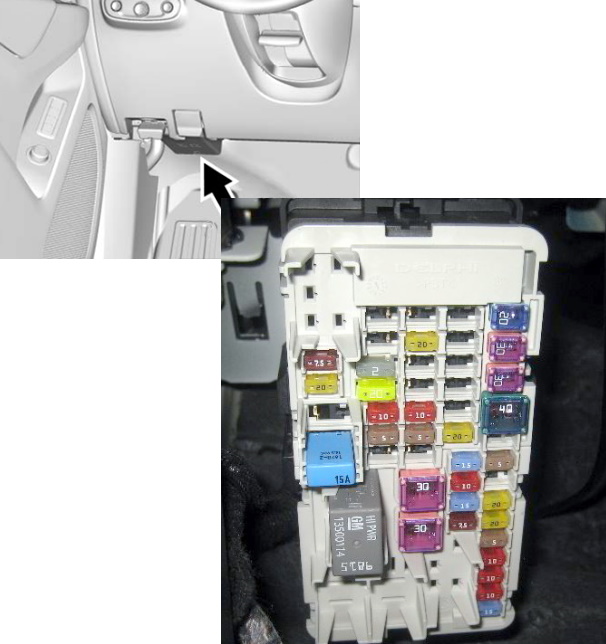

W kabinie skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, po stronie kierowcy.

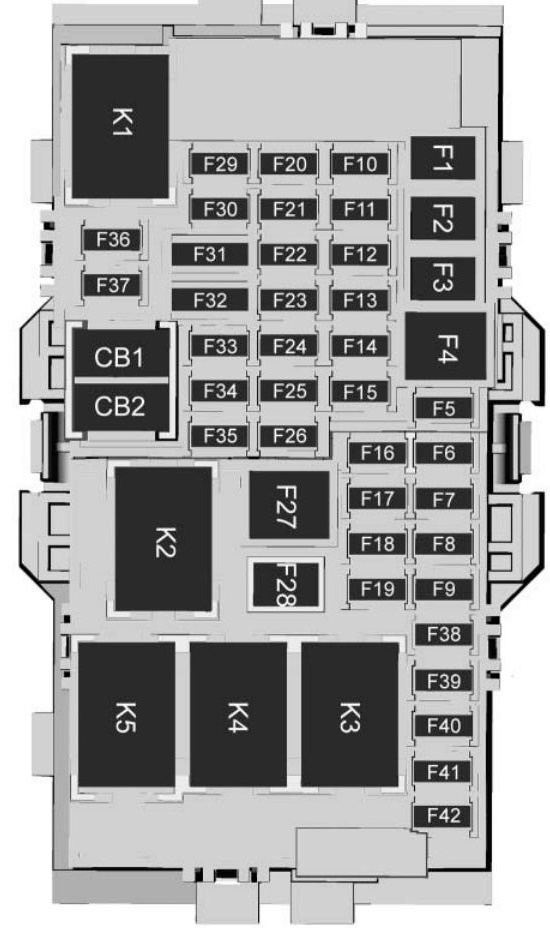

Schemat
Opis
| F01 | Falownik prądu stałego |
| F02 | Przednie okna |
| F03 | Hamulec przyczepy |
| F04 | Dmuchawa ogrzewania, wentylacji i klimatyzacji |
| F05 | Moduł sterujący nadwozia 2 |
| F06 | Moduł bramy centralnej (CGM) |
| F07 | Nieużywany |
| F08 | Moduł sterujący nadwozia 3 |
| F09 | Wzmacniacz |
| F10 | Nieużywany |
| F11 | Nieużywany |
| F12 | Nieużywany |
| F13 | Nieużywany |
| F14 | 2018-2019: Elektroniczna dźwignia zmiany biegów. |
| 2020–2022: Nieużywane | |
| F15 | Moduł sterujący skrzynią biegów |
| F 16 | Podgrzewane siedzenia przednie |
| F17 | Lewe złącze łącza danych |
| F18 | Moduł sterujący nadwozia 7 |
| F19 | Lustro zewnętrzne |
| F20 | Moduł sterujący nadwozia 1 |
| F21 | Moduł sterujący nadwozia 4 |
| F22 | Moduł sterujący nadwozia 6 |
| F23 | Elektryczna blokada kolumny kierownicy |
| F24 | Moduł czujnikowo-diagnostyczny |
| F25 | Czujnik obecności |
| F26 | Nieużywany |
| F27 | Fotele elektryczne |
| F28 | Tylne szyby |
| F29 | Nieużywany |
| F30 | 2018-2019: Przełącznik podgrzewanych przednich siedzeń. |
| 2020–2022: Nieużywane | |
| F31 | Sterowanie na kierownicy |
| F32 | Moduł sterujący nadwozia 8 |
| F33 | Ogrzewanie, wentylacja i klimatyzacja |
| F34 | Pasywne wejście, pasywny start |
| F35 | Zatrzask klapy podnoszonej |
| F36 | 2018: Ładowarka zmiany biegów |
| 2019-2022: Moduł ładowarki bezprzewodowej/akcesorium USB | |
| F37 | Zapalniczka |
| F38 | OnStar |
| F39 | Panel przyrządów USB |
| F40 | Moduł kamery/moduł klapy bagażnika |
| F41 | 2018-2020: Moduł asystenta parkowania |
| 2021-2022: Moduł wspomagania parkowania/Wyświetlacz konsoli centralnej/Wyświetlacz ogrzewania, wentylacji i klimatyzacji/Uniwersalny mechanizm otwierania bramy garażowej/Panel przełączników sterowania podwieszanego | |
| F42 | Radio |
| Przekaźniki | |
| K01 | 2018-2019: Rygiel. |
| 2020–2022: Nieużywane | |
| K02 | Zachowana moc akcesoriów |
| K03 | Klapa podnoszona |
| K04 | Nieużywany |
| K05 | Logistyka |
| Wyłączniki automatyczne | |
| CB1 | 2018: Przednie dodatkowe gniazdo zasilania |
| 2019–2022: Nieużywane | |
| CB2 | Konsola dodatkowego gniazdka elektrycznego |
Za zapalniczkę odpowiada bezpiecznik nr 37.
Komora silnika

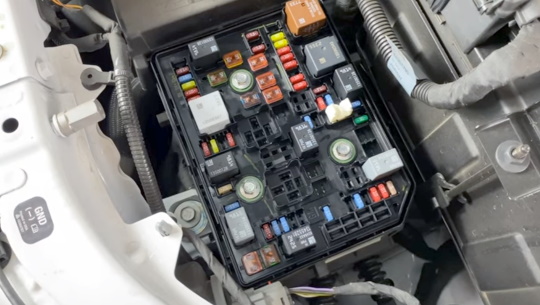

Pod maską, z przodu po lewej stronie, znajduje się główna skrzynka bezpieczników i przekaźników.

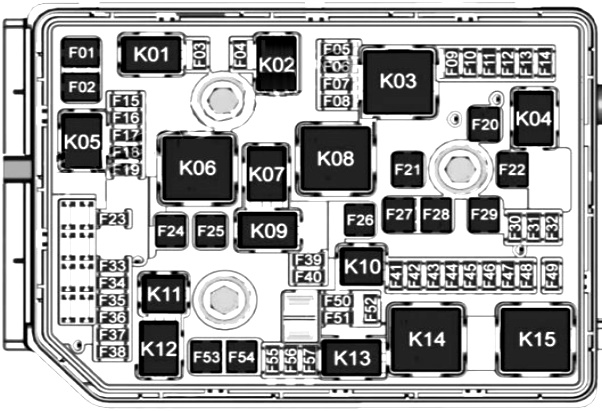

Schemat
Przeznaczenie
| F01 | 30A Rozrusznik 1 |
| F02 | Rozrusznik 40A 2 |
| F03 | Sonda lambda 15A 1 |
| F04 | 25A Moduł sterujący silnika |
| F05 | 10A 2018-2020: Czujnik FlexFuel |
| 2021: Czujnik FlexFuel/przesłona Aero | |
| 2022: Przesłona Aero/Pompa wodna | |
| F06 | 20A Moduł sterujący skrzynią biegów |
| F07 | Nieużywany |
| F08 | 10A 2018-2021: Moduł sterujący silnika |
| F09 | 10A Sprzęgło klimatyzacji |
| F10 | 10A Odpowietrznik kanistra |
| F11 | 20A Układ paliwowy |
| F12 | 15A Podgrzewane siedzenia przednie |
| F13 | 7,5A 2018-2019: Pompa do zagotowania. |
| 2020-2022: Pompa płynu chłodzącego silnik | |
| F14 | Nieużywany |
| F15 | Sonda lambda 10A 2 |
| F 16 | 15A 2018: Wtryskiwacze paliwa – dziwne |
| 2019-2022: Cewki zapłonowe | |
| F17 | 15A 2018: Wtryskiwacze paliwa – równe |
| 2019-2022: Moduł sterujący silnika | |
| F18 | 2018-2021: Nie używany/ Moduł selektywnej redukcji katalitycznej (tylko olej napędowy) |
| 2022: Moduł sterujący silnika | |
| F19 | Nieużywany/ Czujnik sadzy NOx (tylko olej napędowy) |
| F20 | Przetwornica prądu stałego 40A 2 |
| F21 | 20A Sterowanie zmianą |
| F22 | 60A Pompa hamulca przeciwblokującego |
| F23 | 15A 2018: Podkładka przednia |
| 2019-2022: Pompa spryskiwacza przód/tył | |
| F24 | Nieużywany |
| F25 | Nieużywany/ Podgrzewacz na olej napędowy (tylko olej napędowy) |
| F26 | Nieużywany |
| F27 | 30A Układ przeciwblokujący hamulce |
| F28 | Przyczepa 30A LD |
| F29 | Odmgławiacz okien 30A |
| F30 | 7,5A Odmrażanie lusterek |
| F31 | Nieużywany |
| F32 | 7,5A Funkcje zmienne |
| F33 | Nieużywany |
| F34 | 15A Róg |
| F35 | 20A 2018: Pompa próżniowa |
| 2019–2022: Nieużywane | |
| F36 | 10A 2018-2021: Prawe światło drogowe |
| 2022: Reflektory/światła do jazdy dziennej prawe | |
| F37 | 10A 2018-2021: Lewy reflektor świateł drogowych |
| F38 | 5A Automatyczne poziomowanie reflektorów |
| F39 | 15A 2018-2021: Światła przeciwmgielne |
| F40 | Nieużywany |
| F41 | 10A Moduł kontroli zasięgu transmisji |
| F42 | 10A Reflektor z napędem silnikowym |
| F43 | 20A 2018: Pompa paliwa |
| 2019–2022: Nieużywane | |
| F44 | 10A Wewnętrzne lusterko wsteczne |
| F45 | 10A 2018: Elektrozawór odpowietrzający kanistra |
| 2019-2022: Fotel wentylowany po stronie pasażera | |
| F46 | 10A Wentylowane siedzenie po stronie kierowcy |
| F47 | 20A Zespół zamka kolumny kierownicy |
| F48 | 20A Wycieraczka tylna |
| F49 | Nieużywany |
| F50 | 10A Podgrzewana kierownica |
| F51 | 15A 2018: Prawy reflektor |
| 2019-2021: Światło do jazdy dziennej prawe | |
| F52 | 7,5A Moduł sterujący silnika/sterowanie skrzynią biegów |
| F53 | Nieużywany |
| F54 | 30A 2018: Wycieraczka przednia |
| 2019–2022: Nieużywane | |
| F55 | 30A Prędkość/sterowanie wycieraczki przedniej |
| F56 | 7,5A Australijski |
| F57 | 15A 2018: Lewy reflektor |
| 2019-2021: Lewe światło do jazdy dziennej | |
| 2022: Reflektory/światła do jazdy dziennej lewe | |
| Przekaźniki | |
| K01 | Elektromagnes rozrusznika |
| K02 | Sterowanie klimatyzacją |
| K03 | 2018: Nieużywany |
| 2019-2022: Moduł sterujący silnika | |
| K04 | 2018: Sterowanie wycieraczkami |
| 2019-2022: Sterowanie wycieraczkami przednimi | |
| K05 | Elektromagnes/zębnik rozrusznika |
| K06 | Nieużywany/ Podgrzewacz paliwa (tylko olej napędowy) |
| K07 | Nieużywany |
| K08 | Nieużywany |
| K09 | 2018: Prędkość wycieraczek |
| 2019-2022: Prędkość wycieraczki przedniej | |
| K10 | Nieużywany |
| K11 | Nieużywany |
| K12 | 2018-2021: Reflektory świateł drogowych |
| 2022: Reflektory/światła do jazdy dziennej prawe | |
| K13 | 2018-2021: Reflektory/światła do jazdy dziennej |
| 2022: Reflektory/światła do jazdy dziennej lewe | |
| K14 | Uruchom / kręć |
| K15 | Odmgławiacz tylnej szyby |
| K16 | Klakson |
| K17 | Selektywna redukcja katalityczna |
| K18 | Światła przeciwmgielne |
| K19 | Pompa płynu chłodzącego |
| K20 | Nieużywany |
| K21 | Podkładka tylna |
| K22 | Podkładka przednia |
| K23 | 2018: Sterowanie wycieraczkami |
| 2019-2022: Sterowanie wycieraczką tylną | |

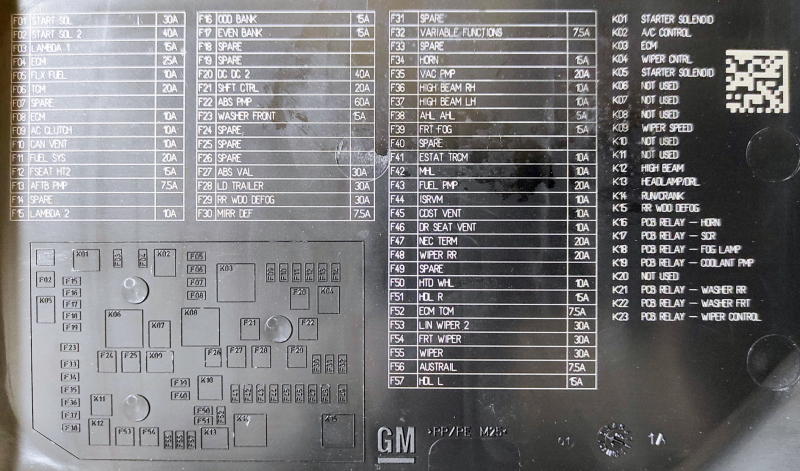

Sprawdź schematy z oznaczeniem na odwrocie pokrywy pudełka.

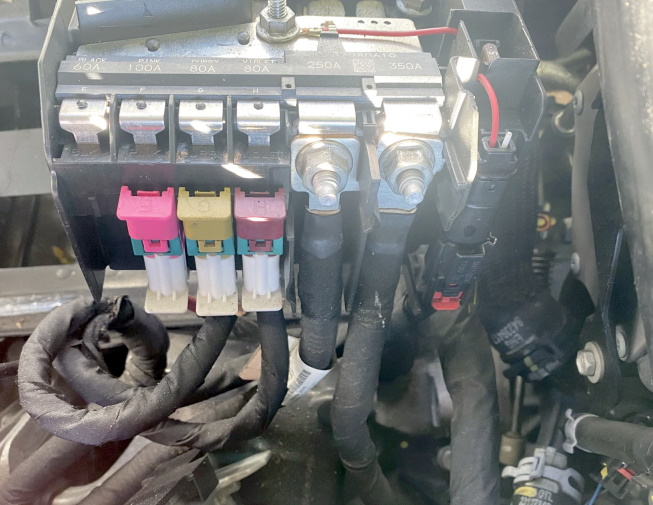

W pobliżu urządzenia może znajdować się skrzynka z bezpiecznikami dużej mocy. Będzie to wyglądać mniej więcej tak.
Będzie nam miło, jeśli podzielisz się swoją wiedzą na ten temat lub przeznaczeniem elementów znajdujących się w tym boxie – napisz w komentarzach.
Bagażnik

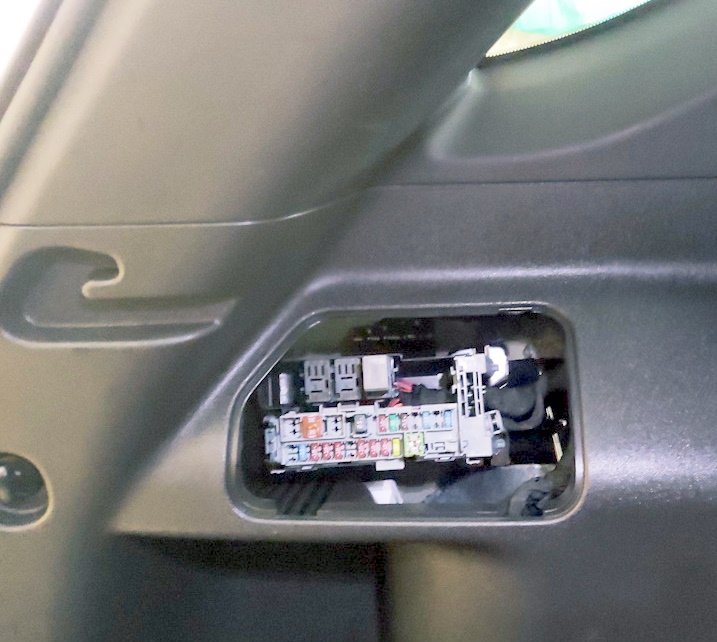

W bagażniku po lewej stronie znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

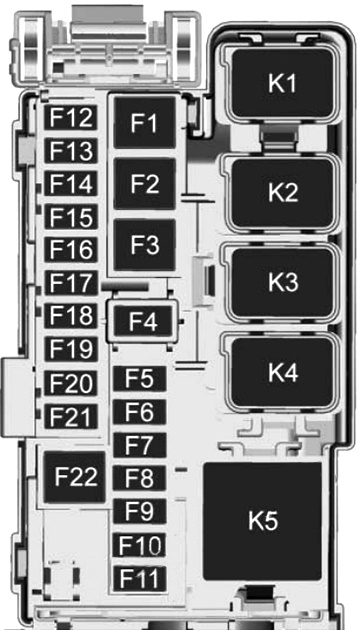

Schemat
Oznaczenie
| F1 | 2018-2019: Podgrzewacz paliwa spalinowego. |
| 2020: Podgrzewacz paliwa spalinowego/moduł mocy selektywnej redukcji katalitycznej (tylko olej napędowy) | |
| 2022: Fotel elektryczny | |
| F2 | Klapa podnoszona |
| F3 | Zasilanie pomocnicze przyczepy |
| F4 | 2018: Fotele elektrycznie sterowane |
| 2019–2021: Elektryczny fotel pasażera | |
| F5 | Moduł gniazda pamięci |
| F6 | Szyberdach |
| F7 | Alarm bocznej strefy martwej |
| F8 | Światła cofania przyczepy |
| F9 | Podgrzewane tylne siedzenie 1 |
| F10 | 2018: Asystent parkowania |
| 2019-2022: Lampy parkowe | |
| F11 | Podgrzewane tylne siedzenie 2 |
| F12 | Nieużywany |
| F13 | Lampa postojowa przyczepy |
| F14 | 2018: Prawy kierunkowskaz przyczepy |
| 2019-2022: Prawe światło stopu przyczepy/kierunkowskaz | |
| F15 | 2018-2021: Lewe światło postojowe |
| F 16 | 2018-2021: Prawe światło postojowe |
| F17 | 2018-2019: Nieużywane. |
| 2020-2022: Moduł przetwarzania wideo | |
| F18 | 2018: Lampa kierunkowskazu lewego przyczepy |
| 2019-2022: Lewe światło stopu przyczepy/kierunkowskaz | |
| F19 | Napęd na wszystkie koła |
| F20 | Lędźwiowy |
| F21 | Tylne dodatkowe gniazdo zasilania |
| F22 | Tylna jednostka napędowa |
| Przekaźniki | |
| K1 | Prawe światło stopu przyczepy/kierunkowskaz |
| K2 | Światła cofania przyczepy |
| K3 | Lewe światło stopu przyczepy/kierunkowskaz |
| K4 | Lampy parkowe |
| K5 | 2018-2019: Selektywna redukcja katalityczna (SCR) – (tylko olej napędowy). |
| 2020: Podgrzewacz paliwa spalinowego/moduł mocy selektywnej redukcji katalitycznej (tylko olej napędowy) | |
