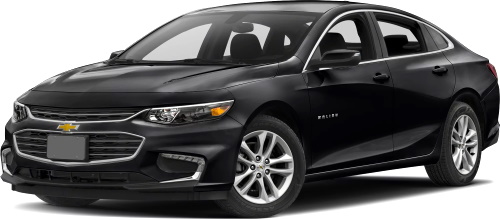

Chevrolet Malibu 9 generacji produkowany był w latach 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 głównie z silnikami benzynowymi o pojemności 1,5 i 2,0 litra. W tym czasie model otrzymał aktualizację. W naszym artykule znajdziesz opis bezpieczników i przekaźników Chevroleta Malibu wraz ze schematami bezpieczników, zdjęciami ich wykonania i lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przyporządkowanie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego. Sprawdź informacje na podstawie diagramów na okładce pudełka.
Przedział pasażerski

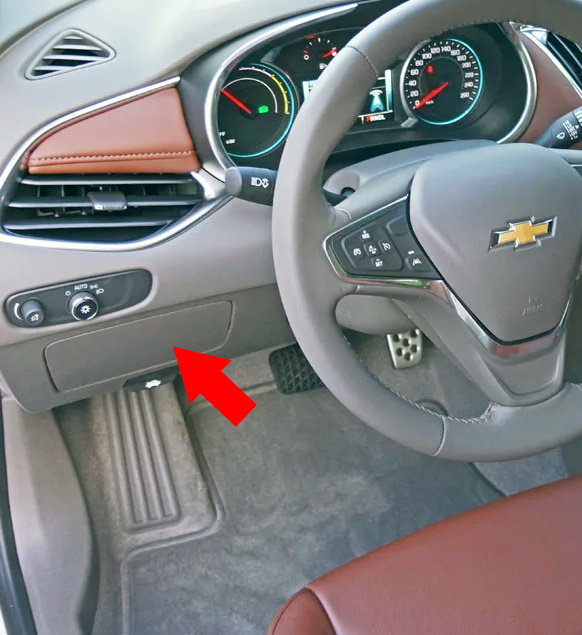

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, za osłoną ochronną.

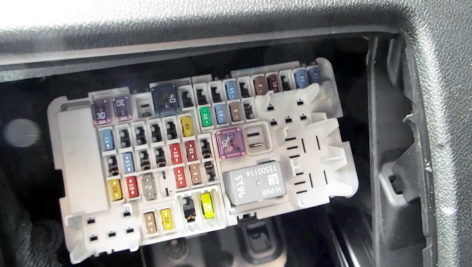

Zdjęcie poglądowe
Schemat
Zadanie
| F1 | 30A Lewe elektryczne szyby |
| F2 | 30A Prawe elektryczne szyby |
| F3 | — |
| F4 | 40A Dmuchawa do ogrzewania, wentylacji i klimatyzacji |
| F5 | 15A Moduł sterujący nadwozia 2 |
| F6 | Podgrzewane lewe tylne siedzenie |
| F7 | Podgrzewane prawe tylne siedzenie |
| F8 | 15A Moduł sterujący nadwozia 3 |
| F9 | 5A Moduł sterujący silnika/akumulator tylny |
| F10 | 15A Moduł sterujący nadwozia 2 (z opcją Stop/Start) |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | 20A Moduł sterujący skrzynią biegów (z opcją Stop/Start) |
| F 16 | Wzmacniacz 30A |
| F17 | Listwa kontrolna zasilania fotela |
| F18 | OnStar |
| F19 | — |
| F20 | 15A Moduł sterujący nadwozia 1 |
| F21 | 15A Moduł sterujący nadwozia 4 |
| F22 | — |
| F23 | 10A Elektryczna blokada kolumny kierownicy – tylko w Chinach i Rosji |
| F24 | 10A Poduszka powietrzna |
| F25 | Złącze łącza danych 7,5 A |
| F26 | — |
| F27 | Przetwornica prądu stałego 30A |
| F28 | — |
| F29 | 20A Moduł sterujący nadwozia 8 |
| F30 | 10A Konsola podwieszana |
| F31 | Sterowanie na kierownicy |
| F32 | — |
| F33 | 10A Ogrzewanie, wentylacja i klimatyzacja |
| F34 | Wejście |
| F35 | — |
| F36 | Bezprzewodowa ładowarka 5A |
| F37 | Gniazda zasilania akcesoriów 20 A z przodu/zapalniczka do cygar |
| F38 | 5A OnStar |
| F39 | Wyświetlacz 7,5A |
| F40 | 10A Wykrywanie przeszkód |
| F41 | 15A Moduł sterujący nadwozia 1 (z opcją Stop/Start) |
| F42 | Radia 15A |
| CB1 | — |
| CB2 | Gniazdo zasilania akcesoriów konsoli 15 A |
| Przekaźniki | |
| K1 | — |
| K2 | Zachowany przekaźnik mocy akcesoriów |
| K3 | — |
| K4 | — |
| K5 | — |
Za zapalniczkę odpowiada bezpiecznik nr 37.
Komora silnika

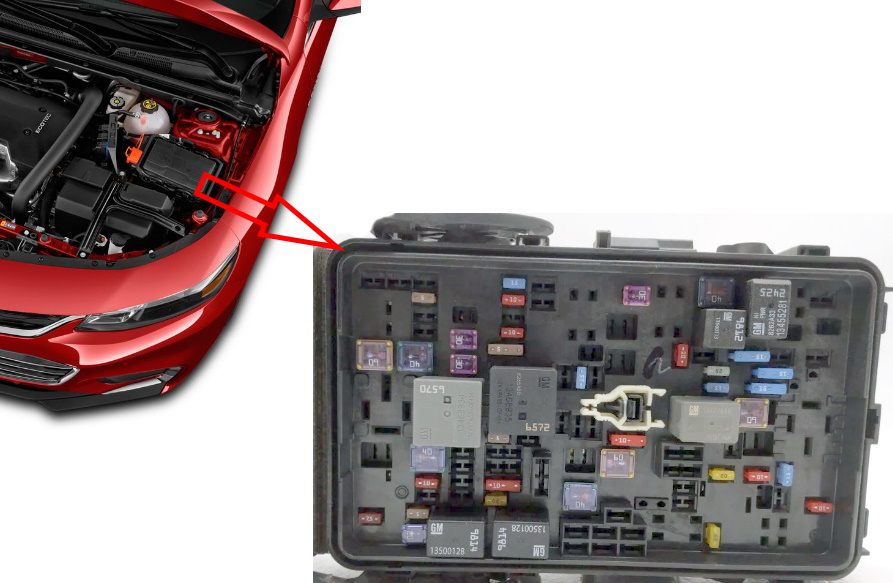

Pod maską po lewej stronie znajduje się główna skrzynka bezpieczników i przekaźników.

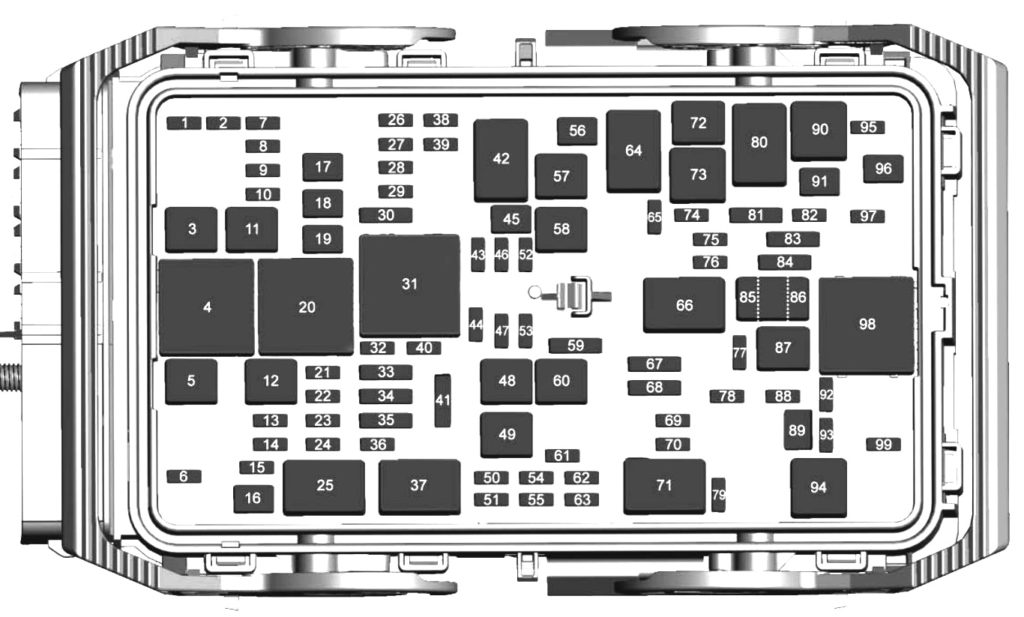

Schemat
Przeznaczenie
| 1 | — |
| 2 | — |
| 3 | 60A Pompa układu przeciwblokującego |
| 5 | Przetwornica prądu stałego 60A |
| 6 | 7,5 Zamknięcie tylne / bagażnik |
| 7 | 7,5A Syrena/ klakson antywłamaniowy |
| 8 | 5A Okno /Lustro/Siedzenia |
| 9 | 5A Elektryczne wspomaganie hamulca |
| 10 | 15A LT wspornik siedzenia / 10A AOS/ poduszka powietrzna – HEV |
| 11 | Akumulator prądu stałego 40A 1 |
| 12 | 40A Odmgławiacz tylny |
| 13 | 10A Podgrzewane lusterko |
| 14 | — |
| 15 | 5A Wejście pasywne/Start pasywny |
| 16 | 20A Wycieraczka przednia |
| 17 | 30A Elektryczny fotel pasażera |
| 18 | 30A Zawór układu przeciwblokującego hamulce |
| 19 | Elektryczny fotel kierowcy 30A |
| 21 | 30A Szyberdach |
| 22 | 5A Lampa postojowa |
| 23 | 10A Aktywne poziomowanie reflektorów |
| 24 | — |
| 26 | 15A Moduł sterujący skrzynią biegów/zapłon |
| 27 | 10A Korpus tablicy przyrządów/zapłon |
| 28 | 10A Pompa paliwa |
| 29 | 10A Sterowanie napięciem regulowanym/Wentylacja |
| 30 | 5A Lampka kontrolna awarii /SS |
| 32 | 5A Roztwór wentylacyjny Connister |
| 33 | 15A Podgrzewane przednie siedzenie |
| 34 | 10A Wentylator BSM/ESS 15A Podgrzewane tylne siedzenie |
| 35 | 10A Moduł sterujący nadwozia 6/ Moduł sterujący nadwozia 7 |
| 36 | 20A Moduł paliwowy |
| 38 | — |
| 39 | — |
| 40 | 10A Blokada kolumny kierownicy |
| 41 | — |
| 43 | 15A Podgrzewana kierownica |
| 44 | 10A Aktywne poziomowanie reflektorów |
| 45 | — |
| 46 | 15A Moduł sterujący silnika/zapłon |
| 47 | — |
| 48 | 60A Elektryczne wspomaganie hamulców – HEV |
| 49 | Akumulator prądu stałego 40A 2 |
| 50 | — |
| 51 | — |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | 30A Rozrusznik |
| 57 | 40A Pomocnicza pompa skrzyni biegów |
| 58 | — |
| 59 | Reflektory świateł drogowych 10A |
| 60 | 60A Wentylator chłodzący |
| 61 | — |
| 62 | — |
| 63 | — |
| 65 | 10A Klimatyzacja – HEV |
| 67 | — |
| 68 | — |
| 69 | 20A Prawy reflektor HID świateł mijania |
| 70 | 20A Lewy reflektor HID świateł mijania |
| 72 | 40A Wałek rozrusznika |
| 74 | — |
| 75 | 25A Moduł sterujący silnika |
| 76 | 15A Zespół napędowy wyłączony, silnik |
| 78 | 20A Róg |
| 79 | 20A Pompa spryskiwacza |
| 81 | 15A Moduł sterujący skrzynią biegów/moduł sterujący silnika |
| 82 | — |
| 83 | 15A Cewka zapłonowa |
| 84 | 15A Zespół napędowy na silniku |
| 85 | 60A Przełącznik modułu sterującego silnika 2 |
| 86 | 60A Przełącznik modułu sterującego silnika 1 |
| 87 | Pompa SAIR 50A |
| 88 | Przesłona aerodynamiczna 10A |
| 89 | Spryskiwacz reflektorów 25A |
| 91 | — |
| 92 | 10A Moduł falownika mocy trakcyjnej/pompa agregatu prądotwórczego |
| 93 | 10A Aktywne poziomowanie reflektorów |
| 95 | Elektrozawór SAIR 15A |
| 96 | 25A Podgrzewacz paliwa |
| 97 | — |
| 99 | 10A Pompa płynu chłodzącego |
| Przekaźniki | |
| 4 | Falownik prądu przemiennego |
| 20 | Odmgławiacz tylny |
| 25 | Sterowanie wycieraczką przednią |
| 31 | Uruchom / kręć |
| 37 | Prędkość wycieraczki przedniej |
| 42 | Pomocnicza pompa skrzyni biegów |
| 64 | Rozrusznik |
| 68 | Układ napędowy |
| 71 | Reflektory świateł mijania HID |
| 73 | Klimatyzacja |
| 80 | Koło zębate rozrusznika/silnik rozrusznika |
| 90 | Elektromagnes reakcji SAI |
| 94 | Spryskiwacz reflektorów |
| 98 | Pompa reakcyjna SAI |

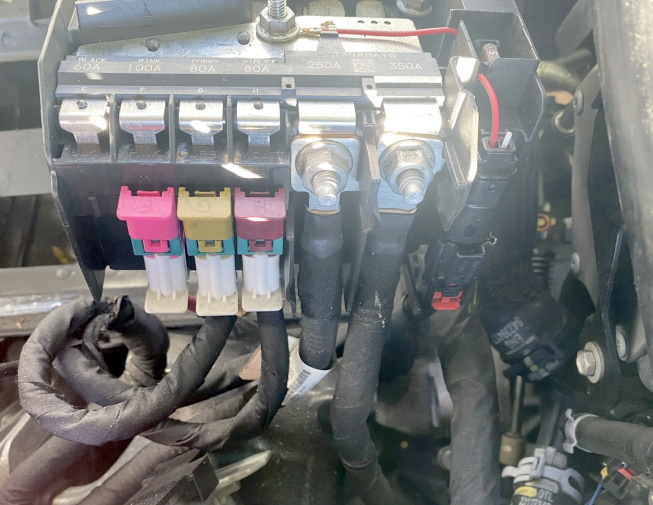

Obok tego urządzenia można zainstalować kolejną skrzynkę bezpiecznikową dużej mocy wykonaną w formie wkładek bezpiecznikowych. Wygląda tak.
