Kompaktowy van Chevrolet Rezzo produkowany był w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008. Model znany jest również jako Daewoo Tacuma , Chevrolet Tacuma lub Chevrolet Vivant. Przekażemy informacje dotyczące skrzynek przekaźnikowych i schematów bezpieczników do Chevroleta Vivanta wraz ze szczegółowym opisem wszystkich elementów.
Komora silnika

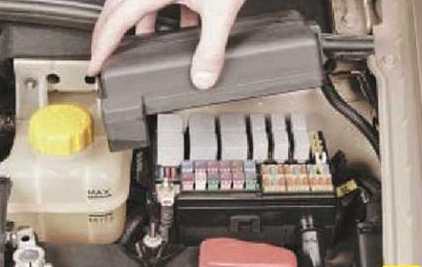

Skrzynka bezpieczników znajduje się obok beczki z płynem do spryskiwaczy i jest zamknięta plastikową pokrywą.

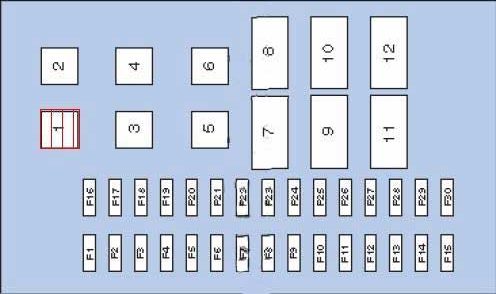

Schemat
Przeznaczenie
| 1 | Ogrzewana tylna szyba |
| 2 | Przekaźnik sterujący silnikiem |
| 3 | Przekaźnik okna elektrycznego |
| 4 | Przekaźnik dużej prędkości wentylatora chłodzącego |
| 5 | Przekaźnik niskiej prędkości wentylatora chłodzącego |
| 6 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 7 | Wymiary przekaźnika |
| 8 | Przekaźnik reflektorów |
| 9 | Przekaźnik klaksonu |
| 10 | Przekaźnik świateł przeciwmgłowych |
| 11 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 12 | Przekaźnik pompy paliwa |
| F1 | (30A) Obwody stacyjki |
| F2 | (30A) Główne obwody zapłonowe |
| F3 | (40A) Silnik wentylatora chłodzącego |
| F4 | (30A) Silnik dmuchawy nagrzewnicy |
| F5 | (30A) ECM |
| F6 | (40A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| F7 | (10A) Brzęczyk (y) |
| F8 | (15A) Światła przeciwmgielne |
| F9 | (10A) Syrena alarmu przeciwkradzieżowego |
| F10 | (10A) LH / Lampy tylne |
| F11 | (10A) Lampy przednie prawe/tylne prawe |
| F12 | (10A) Światło mijania lewego reflektora |
| F13 | (10A) Światło mijania prawego reflektora |
| F14 | (10A) Światło drogowe, lewe |
| F15 | (10A) Światło drogowe prawego reflektora |
| F 16 | (20A) Oświetlenie zestawu wskaźników |
| F17 | (30A) Ogrzewana tylna szyba |
| F18 | (30A) Elektryczne szyby |
| F19 | (30A) Silnik wentylatora chłodzącego |
| F20 | (50A / 60A) Układ ABS |
| F21 | (20D) Światła |
| F22 | (10A) Układ zarządzania silnikiem |
| F23 | (15D) Pompa paliwa |
| F24 | (10A) Sprzęgło magnetyczne sprężarki klimatyzacji |
| F25 | (10A) Układ zarządzania silnikiem |
| F26 | (15A) Układ zarządzania silnikiem |
| F27 | (10A) Podgrzewane lusterka boczne |
| F28 | (15A) Złącze zasilania akcesoriów |
| F29 | (5A) Układ zarządzania silnikiem |
| F30 | (15A) Podgrzewane siedzenia |
Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod panelem sterowania, po lewej stronie szafy.

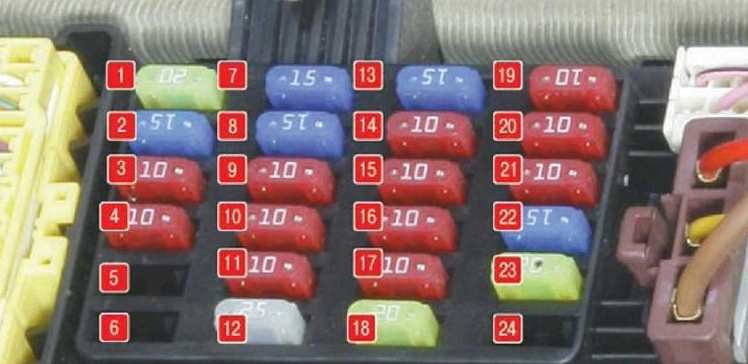

Schemat
Opis
| 1 | (20A) Łukasz |
| 2 | (15 A) Światła stopu |
| 3 | (10A) Lampy wewnętrzne |
| 4 | (10A) Złącze diagnostyczne (DLC) |
| 5 | – |
| 6 | – |
| 7 | (15A) Centralny zamek |
| 8 | (15A) Alarm |
| 9 | (10A) Moduł sterujący skrzynią biegów (ECM) |
| 10 | (10A) System audio |
| 11 | (10A) Elektryczne lusterka |
| 12 | (25A) Wycieraczki i spryskiwacze |
| 13 | (15A) Układ zarządzania silnikiem |
| 14 | (10A) Lampy cofania |
| 15 | (10A) Układ zarządzania silnikiem |
| 16 | (10A) Tablica przyrządów |
| 17 | (10A) Obwody pomocnicze |
| 18 | (20A) klimatyzator/nagrzewnica |
| 19 | (10A/15A) Układ SRS |
| 20 | (10A) Kierunkowskazy |
| 21 | (10 A) |
| 22 | (15A) System audio |
| 23 | (15A) Zapalniczka samochodowa |
| 24 | – |
Bezpiecznik nr 23 odpowiada za zapalniczkę.
