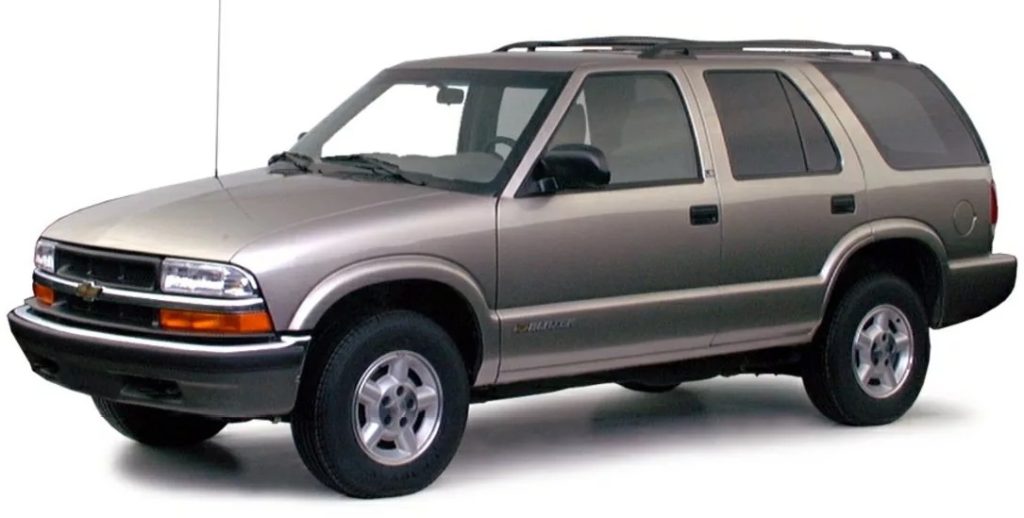

Chevrolet Blazer to średniej wielkości pięciodrzwiowy SUV. Produkowany w latach 1996, 1997, 1998, 1999, 2000 i 2001. został stworzony przez zaktualizowanego Chevroleta Trail Blazer . Wiele osób nazywa się przejściem. Oficjalnie sprzedawany był w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009. W tym momencie zaprzestano produkcji pierwszej generacji. W tej publikacji mamy dostęp do skrzynek bezpieczników i przekaźników Chevroleta Blazera 1 generacji wraz z oznaczeniem schematów i zdjęciami skrzynek.
Ze względu na fakt, że Chevrolet Blazer emituje na cały świat, nie ma jednego ogólnego opisu bezpieczników i przekaźników. Konstrukcja skrzynek i elementów zastosowanych w produkcji i wyposażeniu. Sprawdź termin spotkania ze swoim, być nałożonym na osłonę.
Contents
Przedział lotniczy
Wykonanie 1

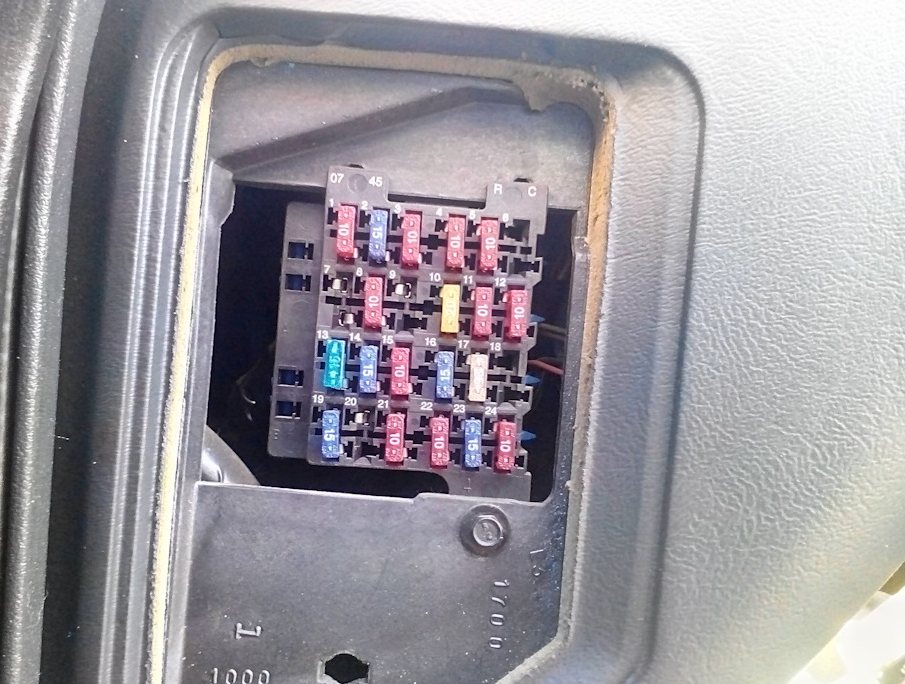

Skrzynka znajduje się na końcu deski rozdzielczej po stronie głównej. Zdejmij pokrywę, aby uzyskać dostęp.

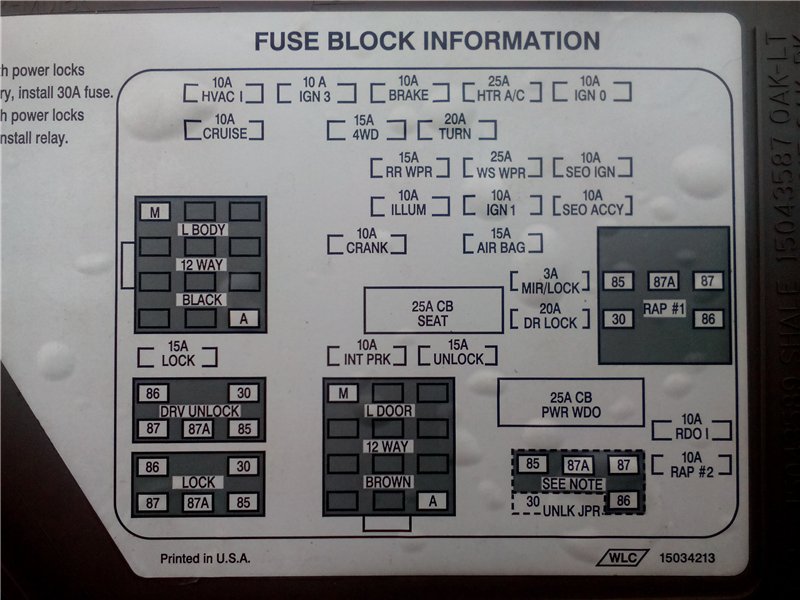

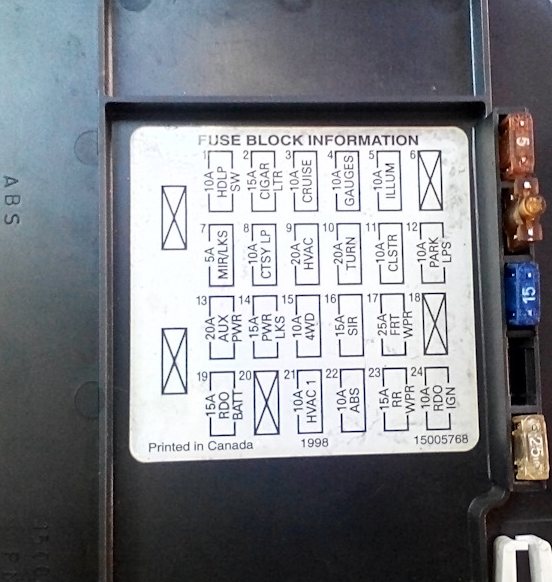

Schemat
Typ 1
Typ 2
Typ 3

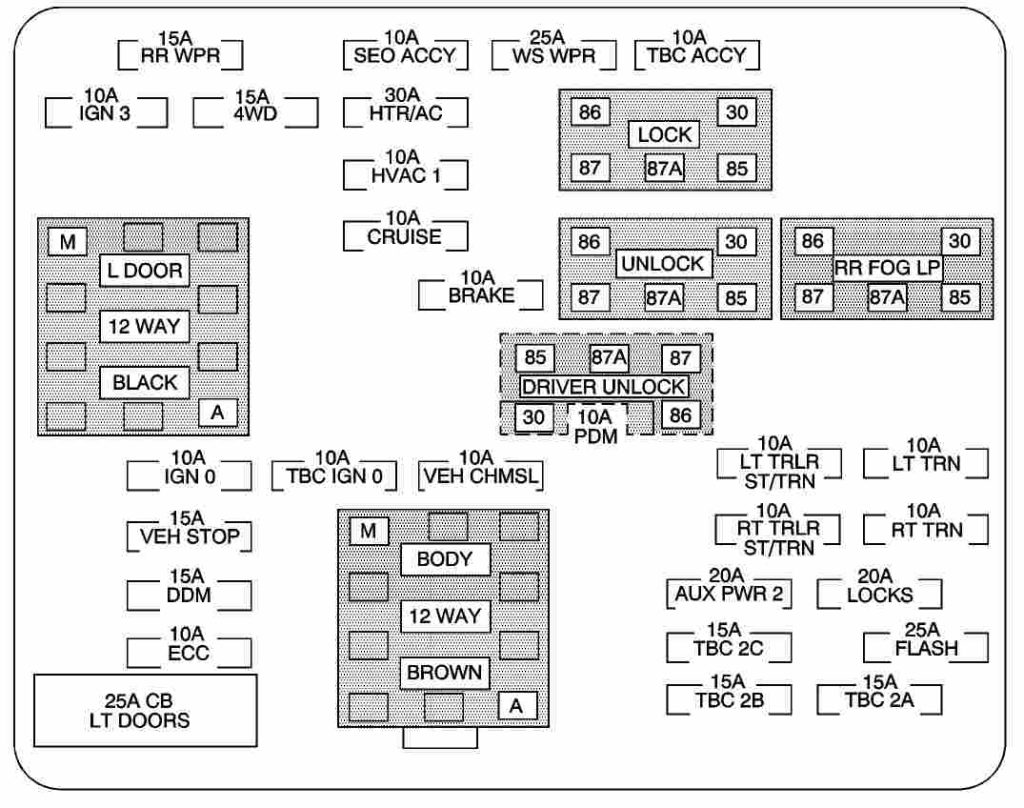

Opis
| RRWPR | Włącznik wycieraczki do mycia naczyń |
| SEOACCY | Dodatkowe wyposażenie dodatkowe |
| WSWPR | Wycieraczki |
| AKCJA TVS | Sterownik wyposażenia samochodu, dodatkowe wyposażenie elektryczne |
| IGN3 | Zapłon; system ogrzewania siedzeń w systemie elektrycznym |
| Napęd na 4 koła | Układ wodny na wszystkich kołach; dodatkowy akumulator |
| HTR/AC | System kontroli klimatu |
| LCK | Przekaźnik elektroniczny zamka drzwi (funkcja ryglowania) |
| HVAC1 | Wewnętrzne lusterko wsteczne; system kontroli klimatu |
| LTDR | Złącze przewodu drzwiowego |
| REJS | Tempomat |
| ODBLOK | Przekaźnik elektroniczny zamka drzwi (funkcja odblokowania) |
| Płyta RRFOG | Tylne światła przeciwmgielne |
| HAMULEC | Moduł elektroniczny układu przeciwblokującego |
| ODBLOKOWANIE KIEROWCY | Przekaźnik zabezpieczający zamka do odblokowania drzwi |
| IGNO | Moduł sterujący układu napędowego; moduł obciążający skrzyni biegów |
| TVS IGN 0 | Sterownik układu sterownika |
| VEH CHMSL | Centralne, wysoko montowane światłostopu do samochodu i przyczepy |
| LTRLRST / TRN | Lewy kierunkowskaz/światło przyczepy |
| LTTRN | Lewe kierunkowskazy i lewe światła obrysowe |
| ZATRZYMAJ SIĘ | Światła stopu samochodu; moduł układu hamulcowego; elektroniczny moduł przepustnicy |
| RT TR LR ST/TRN | Prawy kierunkowskaz/światło przyczepy |
| RTTRN | Kierunkowskazy prawe i światła obrysowe prawe |
| CIAŁO | Złącze wiązki kablowej |
| DDM | Moduł drzwi drugi |
| AUX PWR 2, M/GATE | Dodatkowe gniazdko elektryczne w wsporniku |
| LCKS | Centralny system zamykania drzwi |
| ECC, TPM | System klimatyzacji z tyłu samochodu; zastawa śluzy; monitor ciśnienia w oponach |
| TVS 2C | Sterownik układu sterownika |
| ZAGROŻENIE | Moduł świateł wstępnych |
| CB LT DRS | Wyłącznik automatyczny lewy elektryczny podnośnik szyb |
| TVS 2B | Sterownik układu sterownika |
| TBC2A | Sterownik układu sterownika |
Zapalniczka oznaczona jest jako CIGAR LTR.
Wykonanie 2

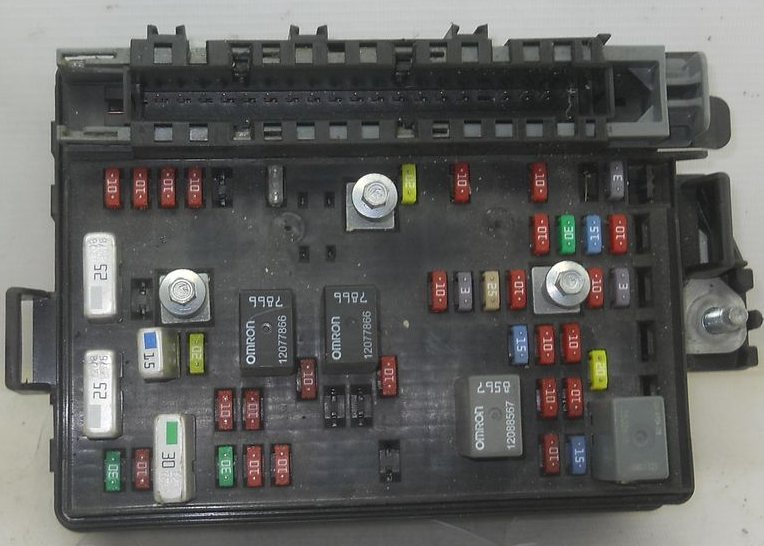

Jeżeli nie nastąpi pojawienie się na desce rozdzielczej, zostanie ono uruchomione pod poduszką tylnego wyłącznika.

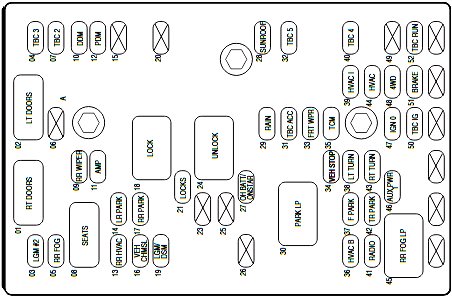

Schemat
Przeznaczenie
| 3 | Drzwi bagażnika, moduł 2 |
| 4 | Sterownik konstrukcji samochodu 3 |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | Sterownik układu sterownika 2 |
| 8 | Elektryczna regulacja foteli |
| 9 | Wycieraczka elektryczna klapy |
| 10 | Moduł drzwi drugi |
| 11 | Wzmacniacz dźwięku |
| 12 | Moduł drzwi przednich pasażera |
| 13 | Układ klimatyzacji z tyłu |
| 14 | Światło tylne lewe |
| 15 | Nieużywany |
| 16 | Centralny, wysoko podłączony przystanek – sygnał samochodu |
| 17 | Światło tylne prawe |
| 18 | Kłódki |
| 19 | Moduł sterujący klapy/moduł wyłącznika |
| 20 | Nieużywany |
| 21 | Zamykanie drzwi |
| 22 | |
| 23 | Nieużywany |
| 24 | Odblokowanie drzwi |
| 25 | Nieużywany |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | Właz wentylacyjny |
| 29 | Nieużywany |
| 30 | Świat postojowy |
| 31 | Sterownik układu wyposażenia pojazdu, dodatkowe wyposażenie elektryczne |
| 32 | Sterownik konstrukcji samochodu 5 |
| 33 | Wycieraczki |
| 34 | Stop – sygnał samochodowy |
| 35 | Moduł wykonawczy skrzyni biegów |
| 36 | Ogrzewanie, wentylacja i klimatyzacja „B” |
| 37 | Przednie światła boczne |
| 38 | Lewy Kierunkowskaz |
| 39 | Ogrzewanie, wentylacja i klimatyzacja „1” |
| 40 | Sterownik konstrukcji samochodu 4 |

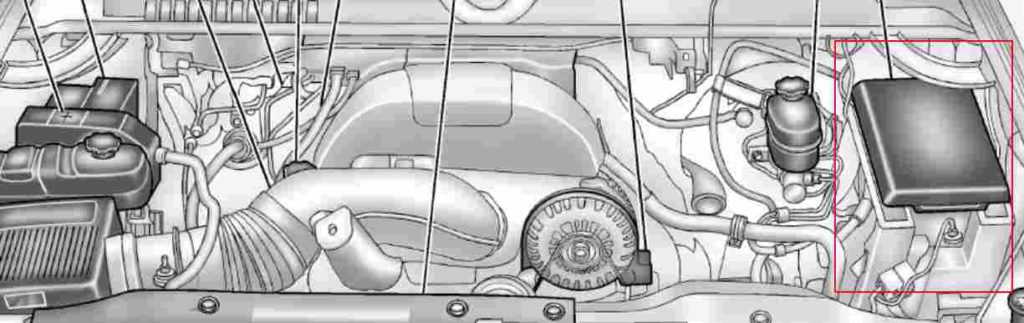

Komora silnika
W komorze silnika, która znajduje się po stronie głównej. Zdejmij pokrywę, aby uzyskać dostęp do urządzenia.
Wykonanie 1

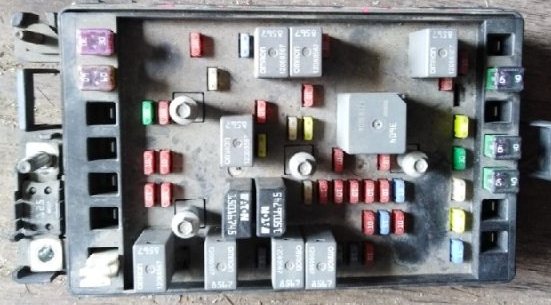

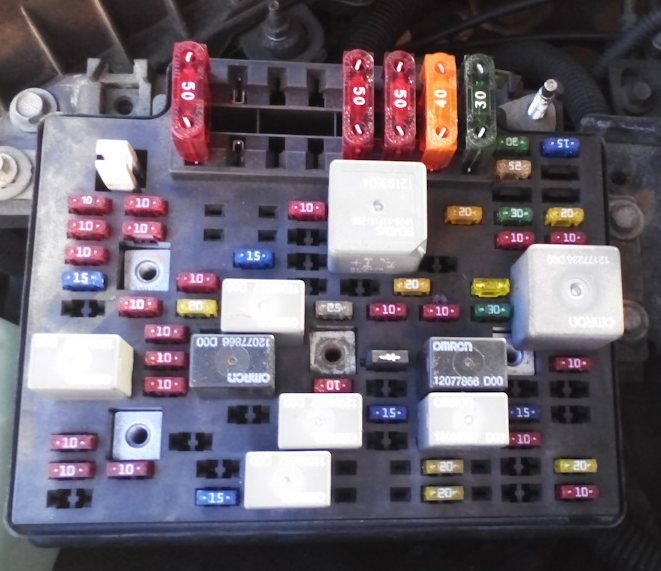

Zdjęcie poglądowe

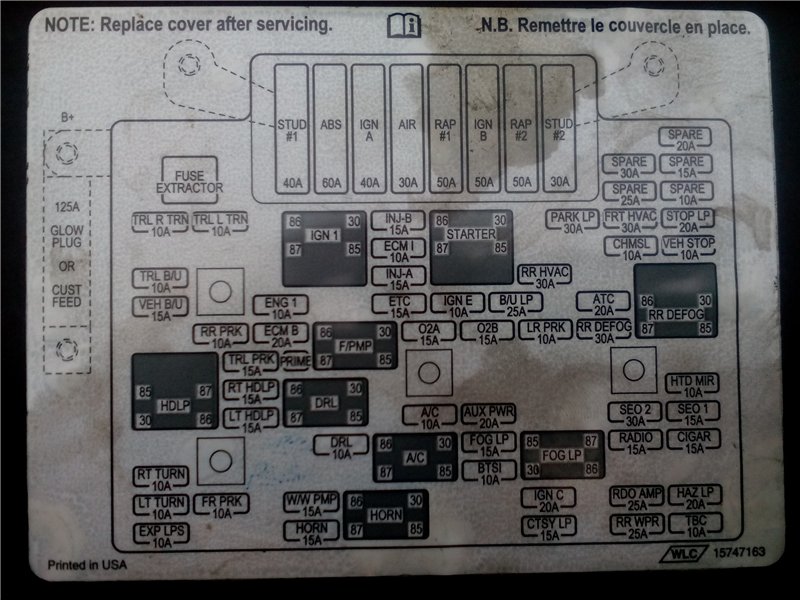

Typ 1

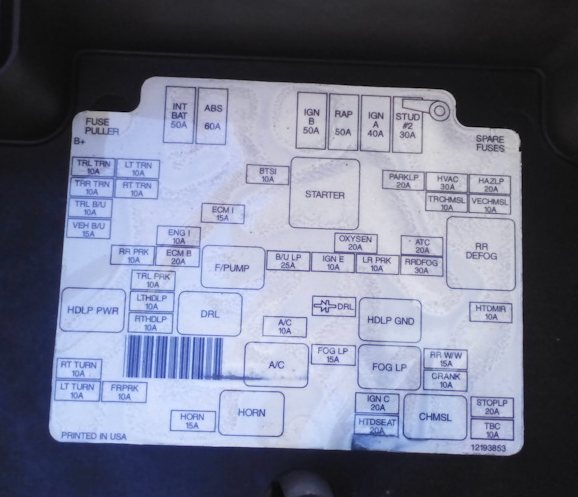

Typ 2
Typ 3
Twój pojazd może nie być wyposażony we wszystkie wymienione bezpieczniki, przekaźniki lub urządzenia elektryczne.

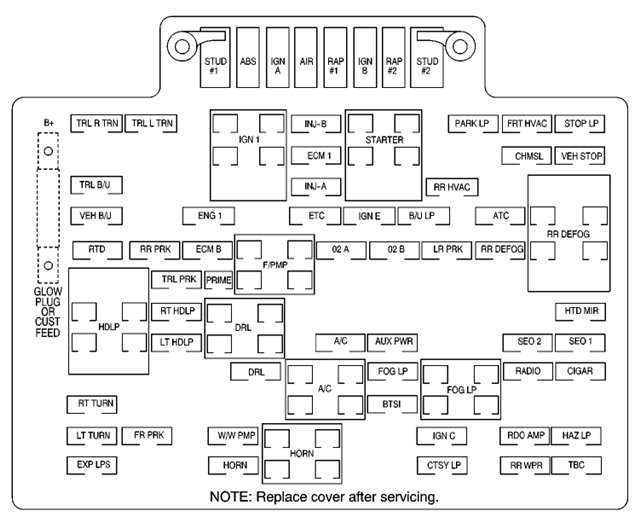

Przeznaczenie
| VSES/ECAS | Kompresor do automatycznej kontroli pozycji ciała |
| IGNA | Zapłon |
| IGNB | |
| LBEC 1 | Lewe centrum elektryczne architektury szyn zbiorczych; moduły drzwi lewych; kontroler systemów nadwozia; moduł świateł awaryjnych |
| TRI PARKU | Światła postojowe przyczepy |
| PARKU RR | Światła postojowe prawe tylne i boczne światła obrysowe |
| PARKU LR | Lewe tylne światła postojowe i boczne światła obrysowe |
| PARK LP | Przekaźnik świateł postojowych |
| STRTR | Przekaźnik rozrusznika |
| INT PARKU | Światła wewnętrzne |
| ZATRZYMAJ SIĘ | Światła stopu |
| TVS WAT | Zasilanie bateryjne sterownika systemu Body |
| SEOB2 | Dodatkowe reflektory do jazdy terenowej |
| 4WS | Nieużywany |
| PWR AUX | Gniazdo do podłączenia dodatkowego sprzętu elektrycznego (w konsoli środkowej) |
| PCM 1 | Moduł sterujący układu napędowego |
| ETC/ECM | Elektroniczny moduł sterujący przepustnicą; elektroniczny moduł hamulca |
| IGN E | Panel; przekaźnik klimatyzacji; kierunkowskazy/światła awaryjne; przekaźnik rozrusznika |
| BRT | Elektroniczny układ kontroli zawieszenia; automatyczny system kontroli pozycji ciała; układ oczyszczania spalin |
| TRLB / U | Światła cofania przyczepy |
| F/PMP | Silnik pompy paliwa (przekaźnik) |
| B/U LP | Światła cofania; system blokady zmiany biegów automatycznej skrzyni biegów |
| RR ODMGŁAWANIE | Ogrzewana tylna szyba |
| HDLP-HI | Przekaźnik świateł drogowych reflektorów |
| GŁÓWNY | Nieużywany |
| PODUSZKA POWIETRZNA | Nadmuchiwane poduszki powietrzne |
| PARK FRT | Przednie światła postojowe i boczne światła obrysowe |
| DRL | Światła do jazdy dziennej (przekaźnik) (opcja) |
| TEN IGN | Przekaźnik podgrzewanej szyby tylnej |
| TVS IGN1 | Kontroler układów nadwozia pojazdu – zapłon |
| HI HDLP-LT | Światła drogowe (lewy reflektor) |
| LH NAG | Nieużywany |
| DRL | Światła do jazdy dziennej (opcja) |
| RVC | Układ regulacji napięcia |
| IPC/DIC | Panel; centrum informacji dla kierowców |
| HVAC/ECAS | System kontroli klimatu |
| CIG LTR | Zapalniczka |
| HI HDLP RT | Światła drogowe (prawy reflektor) |
| NISKI HDLP | Światła drogowe (prawy reflektor) |
| А / С СОМР | Przekaźnik sprężarki klimatyzacji |
| А / С СОМР | Sprężarka klimatyzacji |
| TSMV | Moduł sterujący skrzynią biegów |
| RRWPR | Środek do czyszczenia/spryskiwacza tylnej szyby |
| RADIO | System nagłośnienia |
| SE0B1 | Średni węzeł elektryczny architektury autobusowej; elektrycznie podgrzewane tylne siedzenia; nadajnik uniwersalny (wyposażenie opcjonalne) |
| LO HDLP U | Światła mijania (lewy reflektor) |
| BTSI | System blokady zmiany biegów automatycznej skrzyni biegów |
| CRNK | Układ startowy |
| LO HDLPRT | Światła mijania (prawy reflektor) |
| MGŁA LP | Przekaźnik świateł przeciwmgłowych |
| MGŁA LP | Światła przeciwmgielne |
| KLAKSON | Przekaźnik klaksonu |
| Z SWASH | Przekaźnik pompy spryskiwacza szyby przedniej i tylnej |
| Z SWASH | Pompka spryskiwacza szyby przedniej i tylnej |
| INFORMACJE | System informacyjno-rozrywkowy dla pasażerów z tyłu |
| WZMACNIACZ RADIOWY | Wzmacniacz dźwięku |
| PRAWY HID | Nieużywany |
| KLAKSON | Sygnał dźwiękowy |
| EAP | Obwód elektrycznej regulacji pedałów przyspieszenia i hamulca |
| MIJAM | Nieużywany |
| SBA | System wspomagania hamowania awaryjnego |
- ECM-B – Pompa silnika, PCM/VCM
- RR DFOG – Ogrzewana tylna szyba
- IGN-E – Pomocnicza cewka wentylatora, moduł przekaźnika gorącego paliwa sprężarki klimatyzacji
- FUEL SOL – Elektrozawór paliwa (dla oleju napędowego)
- ŚWIECA ŻAROWA – Świece podgrzewane (dla oleju napędowego)
- Klakson – Syrena, lampy pod maską
- AUXFAN – Wentylator pomocniczy
- ECM-1 – Wtryskiwacz, PCM/VCM
- А / С-1 – Klimatyzator
- ENG-1 – Stacyjka, EGR, wtrysk, elektromagnes kontroli prędkości biegu jałowego
- OŚWIETLENIE – reflektory, włącznik podświetlenia panelu, światła przeciwmgielne, bezpieczniki
- WATT – Akumulator, magistrala bezpieczników
- IGN-1 – Stacyjka
- IGN-2 – Stacyjka
- DMUCHAWA – Przekaźniki wentylatora
- STOP/HAZ – Światło stop
Wykonanie 2

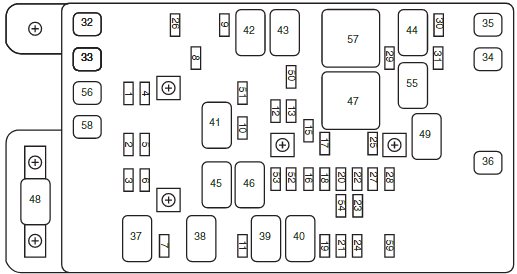

Schemat
Opis
| 1 | Automatyczny system kontroli pozycji ciała |
| 2 | Reflektor prawy (światła drogowe) |
| 3 | Reflektor prawy (światła mijania) |
| 4 | Sygnały cofania przyczepy |
| 5 | Reflektor lewy (światła drogowe) |
| 6 | Reflektor lewy (światła mijania) |
| 7 | Wyczkaciera szyby |
| 8 | Automatyczna skrzynia rozdzielcza |
| 9 | Spryskiwacz sprawdzający szyby |
| 10 | Moduł sterujący układu napędowego, obwód B |
| 11 | Świat przeciwmgielny |
| 12 | Sygnały stopu |
| 13 | Zapalniczka |
| 14 | – |
| 15 | Obwód sterownika pedałów przyspieszenia i hamulca |
| 16 | Kontroler systemów ochronnych; Zapłon „1” |
| 17 | Rozrusznik |
| 18 | Poduszki powietrzne |
| 19 | Elektryczny układ hamulcowy przyczepy |
| 20 | Wentylator wymagay |
| 21 | Sygnał dźwiękowy |
| 22 | Zapłon |
| 23 | Elektroniczny moduł ograniczający |
| 24 | Płyta; centrum informacji dla kierowców |
| 25 | System blokad biegów automatycznych skrzyni biegów |
| 26 | Moduł wykonawczy skrzyni biegów |
| 27 | Sygnały cofania |
| 28 | Moduł sterujący układu napędowego, obwód 1 |
| 29 | Czujnik przechowywania |
| 30 | Klimatyzacja systemu |
| 31 | Sterownik układu sterownika 1 |
| 32 | Przyczepa |
| 33 | System antyłamaniowy |
| 34 | Zapłon A |
| 35 | Silnik wentylatora |
| 36 | Zapłon B |
| 37 | Nieużywany |
| 38 | Środek do czyszczenia/spryskiwania szyb |
| 39 | Świat przeciwmgielny |
| 40 | Sygnał dźwiękowy |
| 41 | Pompa paliwowa |
| 42 | Spryskiwacz sprawdzający szyby |
| 43 | Reflektory świateł drogowych |
| 44 | Klimatyzacja systemu |
| 45 | Wentylator wymagay |
| 46 | Moduł reflektorami |
| 47 | Rozrusznik |
| 48 | Bateria panelu sterowania |
| 49 | Obwód sterownika pedałów przyspieszenia i hamulca |
| 50 | Prawy kierunkowskaz przyczepy |
| 51 | Lewy kierunkowskaz przyczepy |
| 52 | Światła awaryjne |
| 53 | Moduł reflektorami |
| 54 | Zawór elektromagnetyczny wtrysku powietrza kontrolowanego |
| 55 | Wtórny zawór wtryskowy |
| 56 | Pompa wtrysku powietrza kontrolowanego |
| 57 | Jednostka mocy |
| 58 | System trwałości wykorzystujący Stabilitrak |
| 59 | Układ regulacji regulacyjnej |
