Chevrolet Cruze 1 generacji produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013. Po zmianie stylizacji w 2014 roku, Cruze został wypuszczony ze zaktualizowanym modelem w latach 2015, 2016, 2017, 2018, 2019. W naszej publikacji uwzględnione zostaną skrzynki bezpieczników i przekaźników Chevroleta Cruze z oznaczeniem schematów i ich lokalizacją. Osobno zwracamy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Komora silnika
Główne pudełko

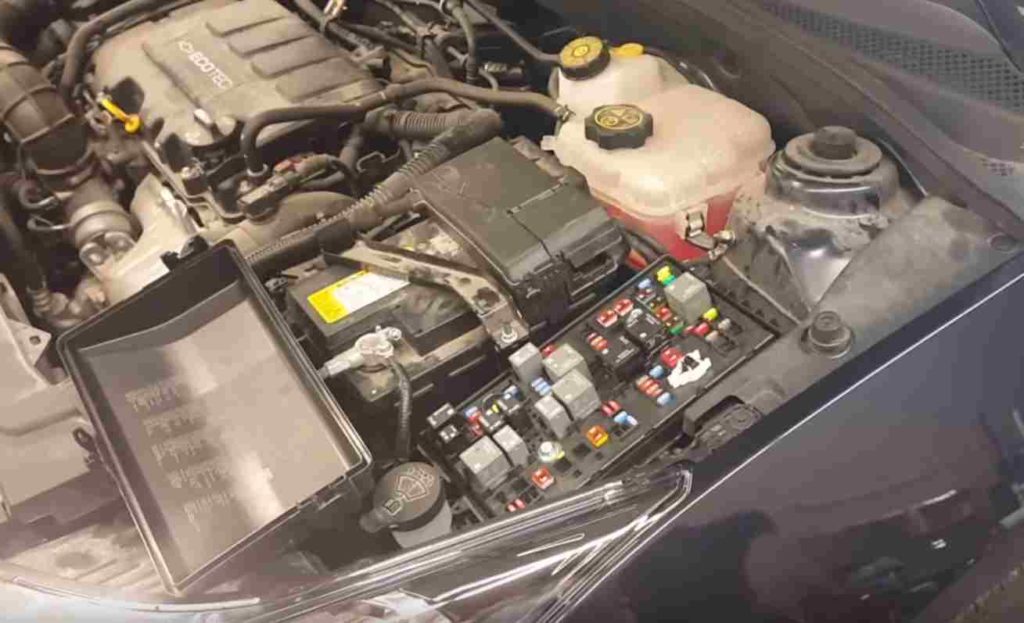

Znajduje się pod maską po lewej stronie komory silnika, obok reflektora i akumulatora. Zamykana plastikową osłoną ochronną. 3 załączniki z różnych stron.
Z tyłu okładki znajdują się aktualne informacje wraz z opisem bezpieczników. Zmiany w przedstawionych schematach są możliwe w zależności od konfiguracji i roku produkcji Twojego samochodu.

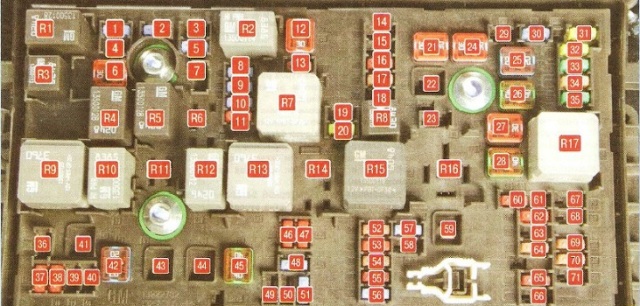

Schemat
Opis
| № | Chroniony łańcuch |
| 1 | 15A Jednostka sterująca skrzynią biegów |
| 2 | 15A Jednostka sterująca silnika |
| 3 | Nieużywany |
| 4 | 10A Zawór elektromagnetyczny powietrza kanistra |
| 5 | 15A Zapłon |
| 7 | Nieużywany |
| 8 | 15A Układ wtrysku paliwa |
| 9 | 15A Układ wtrysku paliwa, układ zapłonowy |
| 10 | 15A Jednostka sterująca silnika |
| 11 | Czujnik stężenia tlenu 10A |
| 13 | Zawór elektromagnetyczny adsorbera 7,5 A |
| 14 | Nieużywany |
| 15 | 20A Środek do czyszczenia tylnej szyby |
| 16 | 7,5A Zapłon, czujnik jakości powietrza w kabinie (układ klimatyzacji) |
| 17 | 5A Zapłon, poduszka powietrzna |
| 18 | 10A Czujnik położenia przepustnicy |
| 19 | Nieużywany |
| 20 | 20A Pompa paliwa |
| 22, 23, 29 | Nieużywany |
| 30 | 15A ABS |
| 31 | 20A Jednostka sterująca nadwozia |
| 32 | 20A To samo |
| 33 | 30A Podgrzewane przednie siedzenia |
| 34 | 25A Wyłaz dachowy |
| 35 | 30A System audio |
| 36 | Nieużywany |
| 37 | Bezpiecznik 10A prawego reflektora, świateł drogowych i mijania |
| 38 | 10A Lewy reflektor świateł drogowych i mijania |
| 39 40 | Nieużywany |
| 46 | 10A Wentylator chłodzący |
| 47 | Czujnik stężenia tlenu 10A |
| 48 | 15A Światła przeciwmgielne |
| 49 50 | Nieużywany |
| 51 | 15A Sygnał dźwiękowy |
| 52 | Deska rozdzielcza 15A |
| 53 | 10A Lusterko elektryczne |
| 54 | 5A Wyłącznik światła, sterowanie oświetleniem |
| 55 | 7,5A Lusterka składane |
| 56 | 15A Spryskiwacz przedniej szyby |
| 57 | 15A Blokada kolumny kierownicy |
| 58 | Nieużywany |
| 60 | 7,5A Grzejnik lusterka |
| 61 | 7,5A Grzejnik lusterka |
| 62 | 10A Klimatyzacja |
| 63 | 7,5A Czujnik tylnej szyby |
| 64 | 5A Czujnik jakości powietrza |
| 65 | 7,5 A Tylne światła przeciwmgielne |
| 66 | 15A Spryskiwacz tylnej szyby |
| 67 | 20A Jednostka sterująca paliwem |
| 68 | Nieużywany |
| 69 | 5A Czujnik napięcia akumulatora |
| 70 | 5A Czujnik deszczu |
| 71 | Nieużywany |
| Łączniki topliwe | |
| 6 | Wycieraczka 30A |
| 12 | 30A Pociągnij przekaźnik rozrusznika |
| 21 | 30A Elektryczne szyby tylne |
| 22 | Nieużywany |
| 24 | 30A Elektryczne szyby przednie Cruze |
| 25 | Elektroniczna pompa próżniowa 20A |
| 26 | ABS 40A |
| 27 | 30A Elektroniczny system sterowania kluczem |
| 28 | 40A Ogrzewana tylna szyba |
| 41 | Nieużywany |
| 42 | 20/30 / 40A Wentylator chłodzenia silnika |
| 43 44 | Nieużywany |
| 45 | 40A Wentylator chłodzenia silnika |
| 59 | Podgrzewacz paliwa Diesel 30A |
| Przekaźnik | |
| R1 | Sprzęgło napędu sprężarki klimatyzacji |
| R2 | Przekaźnik trakcji rozrusznika |
| R3 | Wentylator chłodzenia silnika (K7) |
| R4 | Przekaźnik trybu (prędkości) wycieraczki przedniej |
| R5 | Wycieraczki przednie |
| R6 | Nieużywany |
| R7 | Główny przekaźnik układu zarządzania silnikiem |
| R8 | Pompa paliwowa |
| R9 | Wentylator chłodzenia silnika (K2) |
| R10 | Wentylator chłodzenia silnika (KZ) |
| R11 | Nieużywany |
| R12 | Wentylator chłodzenia silnika (KZ) |
| R13 | Wentylator chłodzenia silnika (K1) |
| R14 | Nieużywany |
| R15 | Zapłon |
| R16 | Układ podgrzewania wstępnego (diesel) |
| R17 | Podgrzewane lusterka zewnętrzne |
Skrzynka bezpieczników dużej mocy

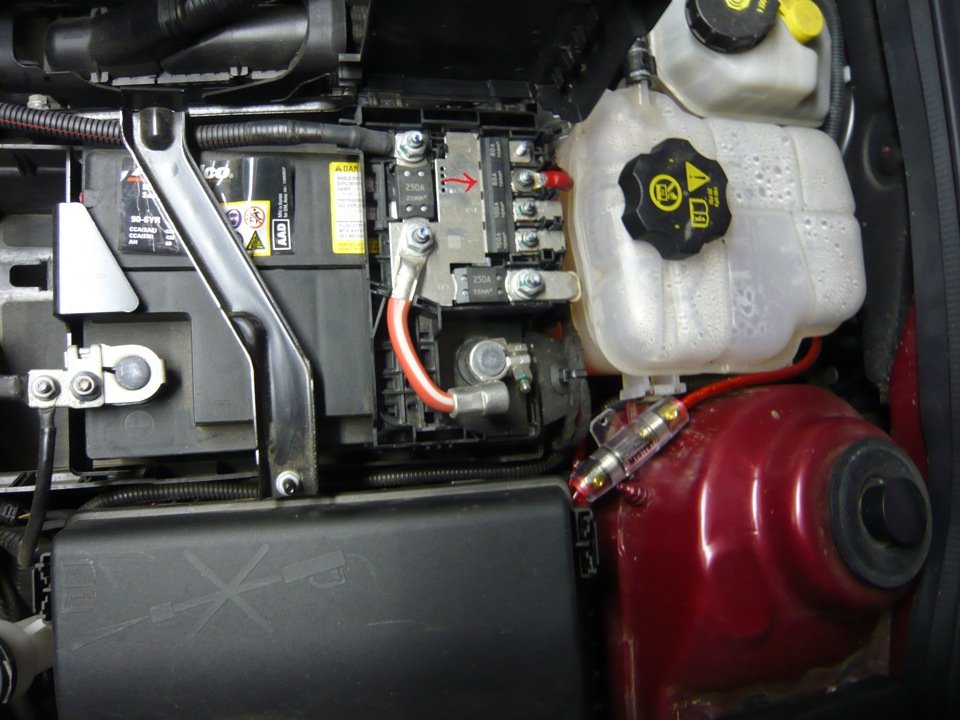

Znajduje się na pokrywie baterii.

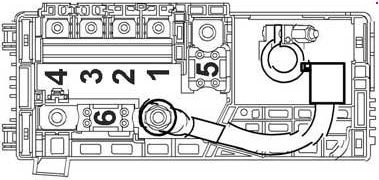

Schemat
Przeznaczenie
| 1 | Skrzynka bezpieczników 100 A – tablica przyrządów |
| 2 | Skrzynka bezpieczników 100 A – tablica przyrządów |
| 3 | Elektryczne wspomaganie kierownicy 80 A (EPS) (NJ1) |
| 4 | Nieużywany |
| 5 | Skrzynka bezpiecznikowa 250A – dodatkowy akumulator |
| 6 | 250 / 500A Rozrusznik |
Dodatkowe pudełko

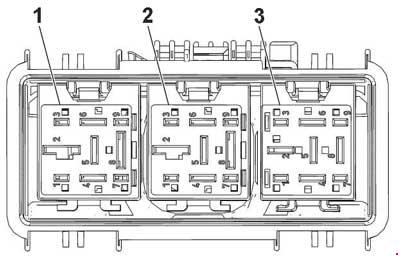

W zależności od konfiguracji pod maską może znajdować się osobna jednostka z przekaźnikiem.
- Przekaźnik średniej prędkości wentylatora chłodzącego;
- Przekaźnik sterujący prędkością wentylatora chłodzącego;
- Przekaźnik średniej prędkości wentylatora chłodzącego.
Przedział pasażerski
Skrzynka bezpieczników znajduje się w panelu po lewej stronie zaraz przy lewym kolanie kierowcy.
Aby uzyskać dostęp, należy otworzyć schowek na drobne przedmioty i pociągnąć go do góry. Następnie należy wyjąć spód pudełka z ograniczników panelu i wyciągnąć.
Zdjęcie

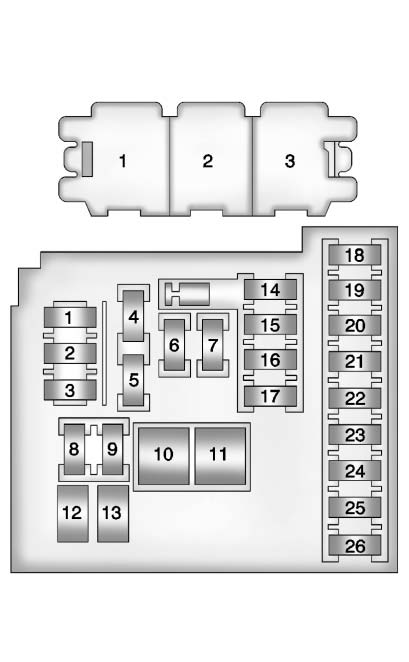

Schemat
Opis
| 1 | 10A Moduł sterujący telefonem komórkowym |
| 2 | Nieużywany |
| 3 | 25A Sterownik nadwozia |
| 4 | 20A Odbiornik radiowy |
| 5 | 7,5A Moduł sterujący układu wspomagania parkowania, emiter dźwięku, przełącznik kolumny kierownicy – konsola środkowa, wyświetlacz |
| 6 | Zapalniczka 20A – przód |
| 7 | Gniazdo 20A na dodatkowy sprzęt elektryczny – konsola środkowa 1/2 |
| 8 | 30A Sterownik nadwozia |
| 9 | 30A Sterownik nadwozia |
| 10 | 30A Sterownik nadwozia |
| 11 | 40A Moduł sterujący drzwiami – Wentylator elektryczny |
| 12 | Nieużywany |
| 13 | 25A Moduł systemu sterowania ogrzewaniem siedzeń |
| 14 | 7,5A Blok diagnostyczny, przyłącze zasilania olejem |
| 15 | 10A Moduł do diagnostyki i kontroli poduszek powietrznych |
| 16 | 10A Przekaźnik otwierania drzwi przedziału tylnego |
| 17 | 15A Jednostka sterująca HVAC / zespół panelu sterowania HVAC |
| 18 | Nieużywany |
| 19 | Nieużywany |
| 20 | Nieużywany |
| 21 | 15A Zestaw wskaźników |
| 22 | 2A Stacyjka/odbiornik sygnału zdalnego sterowania zamkiem drzwi |
| 23 | 20A Sterownik nadwozia |
| 24 | 20A Sterownik nadwozia |
| 25 | 20A Moduł sterujący blokadą kolumny kierownicy |
| 26 | Nieużywany |
| Uwaga: Przekaźniki wymienione poniżej to nieobsługiwane przekaźniki na płytce drukowanej (PCB) umieszczone wewnątrz urządzenia. | |
| 1 | Zwolnienie tylnych drzwi przedziału |
| 2 | Tryb logistyczny |
| 3 | Przekaźnik zasilania pomocniczego |
Uwaga: bezpiecznik zapalniczki w Chevrolecie Cruze znajduje się w tej skrzynce pod numerem 6.
