Chevrolet Сaptiva wszedł na rynek w 2006 roku pod oznaczeniem С100 i był produkowany w latach 2007, 2008, 2009, 2010. Następnie nastąpiła zmiana stylizacji zarówno pod względem konstrukcyjnym, jak i całej platformy, a oznaczenie nadwozia otrzymało oznaczenie C140. Zaktualizowany Chevrolet Сaptiva został wyprodukowany w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Sugerujemy zapoznanie się z informacjami na temat bezpieczników i przekaźników Chevroleta Captiva z opisem przeznaczenia i skrzynki schematy. Podświetl bezpiecznik zapalniczki.
Aktualny schemat działania można znaleźć z tyłu pokrywy ochronnej. Sprawdź opis.
Komora silnika

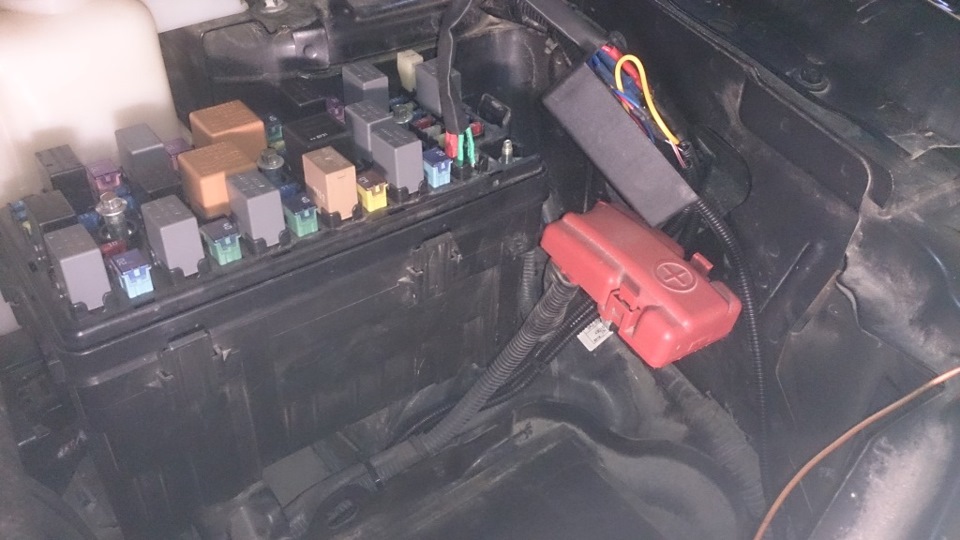

Skrzynka bezpieczników znajduje się obok beczki z płynem do spryskiwaczy i jest zamknięta plastikową pokrywą.

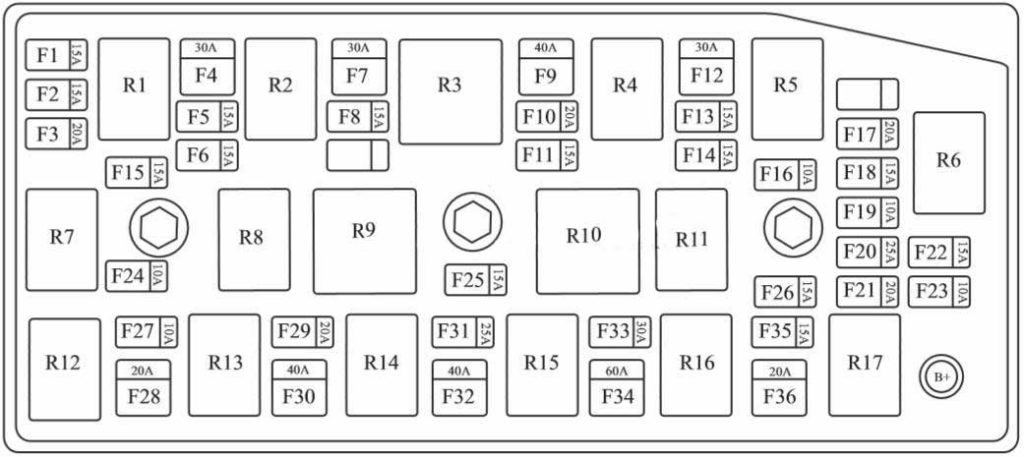

C100
Schemat
Przeznaczenie
| F1 | Zarządzanie silnikiem |
| F2 | Zarządzanie silnikiem |
| F3 | Elektroniczna jednostka sterująca |
| F4 | Główny wentylator |
| F5 | Paliwo |
| F6 | Napęd na cztery koła* |
| F7 | Przekaźnik pomocniczy |
| F8 | Zatrzymywać się |
| F9 | Klimatyzator / Zapłon 1 |
| F10 | Łukasz* |
| F11 | System antywłamaniowy |
| F12 | System do czyszczenia zaparowanych szyb |
| F13 | Lewe światło mijania |
| F14 | Reflektor świateł mijania prawych |
| F15 | Silnik 3 |
| F 16 | Światła postojowe lewe |
| F17 | spryskiwacz reflektorów |
| F18 | TCM |
| F19 | Światła postojowe prawe |
| F20 | Zapasowy |
| F21 | Zapasowy |
| F22 | Zapasowy |
| F23 | Zapasowy |
| F24 | Element klimatyzatora |
| F25 | Sygnał dźwiękowy |
| F26 | Przednie światła przeciwmgielne |
| F27 | Główny |
| F28 | Rozrusznik |
| F29 | SEKCJA |
| F30 | SEKCJA |
| F31 | Wycieraczka |
| F32 | Początek |
| F33 | Fotel elektryczny |
| F34 | Bateria akumulatorowa |
| F35 | Reflektory świateł drogowych |
| F36 | Środek do czyszczenia tyłu |
| R1 | Pomocniczy przekaźnik wentylatora |
| R2 | Przekaźnik układu paliwowego |
| R3 | Przekaźnik prędkości wycieraczek |
| R4 | Przekaźnik do czyszczenia zaparowanych szyb |
| R5 | Przekaźnik górny/dolny |
| R6 | Przekaźnik spryskiwaczy reflektorów |
| R7 | Główny przekaźnik |
| R8 | Główny przekaźnik wentylatora |
| R9 | Przekaźnik sterujący wentylatorem |
| R10 | Przekaźnik wentylatora |
| R11 | Przekaźnik świateł postojowych |
| R12 | Przekaźnik rozrusznika |
| R13 | Przekaźnik klimatyzatora |
| R14 | Przekaźnik klaksonu |
| R15 | Przekaźnik wycieraczek |
| R16 | Przekaźnik świateł przeciwmgłowych |
| R17 | Przekaźnik świateł drogowych |

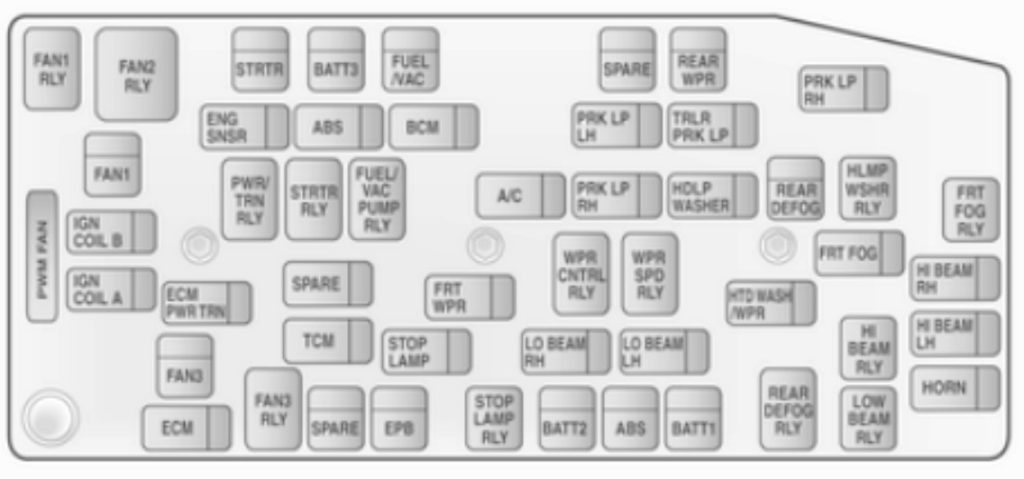

C140

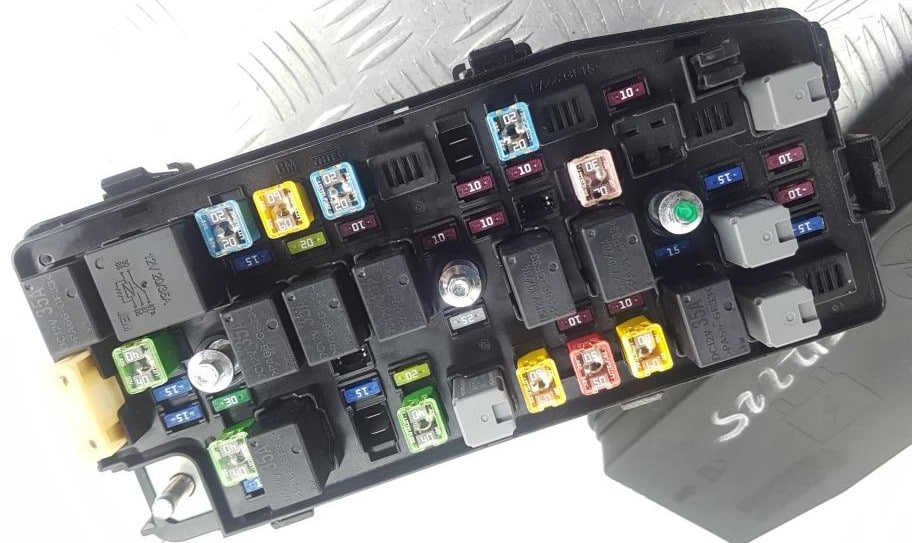

Zdjęcie
Schemat
Opis
| SEKCJA | System antywłamaniowy |
| klimatyzacja | System klimatyzacji, klimatyzacja |
| BATT1 | Skrzynka bezpieczników deski rozdzielczej |
| BATT2 | Skrzynka bezpieczników deski rozdzielczej |
| BATT3 | Skrzynka bezpieczników deski rozdzielczej |
| BCM | Jednostka sterująca elektroniką nadwozia |
| ECM | ECM |
| ECM PWR TRN | ECM, silnik i skrzynia biegów |
| ANGIELSKI SNSR | Czujniki sterujące silnikiem |
| EPB | Elektryczny hamulec postojowy |
| WENTYLATOR 1 | Chłodzący przepływ powietrza |
| WENTYLATOR 3 | Chłodzący przepływ powietrza |
| FRT Mgła | Przednie światła przeciwmgielne |
| FRT WPR | Przednia wycieraczka |
| PALIWO/VAC | Pompa paliwa, pompa próżniowa |
| PODKŁADKA HDLP | spryskiwacz reflektorów |
| HI BEAM LH | Światło drogowe (lewy blok) |
| HI BEAM RH | Światła drogowe (prawy reflektor blokowy) |
| KLAKSON | Sygnał dźwiękowy |
| HTD WASH/MIR | Podgrzewany płyn do spryskiwaczy, podgrzewane lusterka zewnętrzne |
| CEWKA IGN A | Cewka zapłonowa |
| CEWKA IGN B | Cewka zapłonowa |
| LO BELKA lewa | Światła mijania (lewy reflektor blokowy) |
| BELKA LO PRAWA | Światła mijania (prawy reflektor blokowy) |
| PRK LP LH | Światło postojowe (lewy reflektor blokowy) |
| PRK LP RH | Światło postojowe (prawy reflektor blokowy) |
| WENTYLATOR PWM | Sygnał sterujący wentylatorem PWM |
| ODMGŁAWANIE TYŁU | Ogrzewana tylna szyba |
| TYLNY WPR | Tylna wycieraczka |
| ZAPASOWY | – |
| ŚWIATŁO STOPU | Światła stopu |
| STRTR | Rozrusznik |
| TCM | Jednostka sterująca skrzynią biegów |
| TRLR PRL LP | Światła postojowe przyczepy |
Dodatkowe pudełko
Tylko modele z silnikiem Diesla. Znajduje się na środku panelu.
Schemat
Przeznaczenie
| AF1 | Sterownik świec żarowych 60A |
| AF2 | 30A Przekaźnik podgrzewacza filtra paliwa |
| AF3 | Przekaźnik 40A PTC-1 |
| AF4 | Przekaźnik 40A PTC-2 |
| AF5 | Przekaźnik 40A PTC-3 |
Przedział pasażerski
Wewnątrz samochodu znajduje się po lewej stronie u stóp pasażera, przykryty osłoną ochronną.

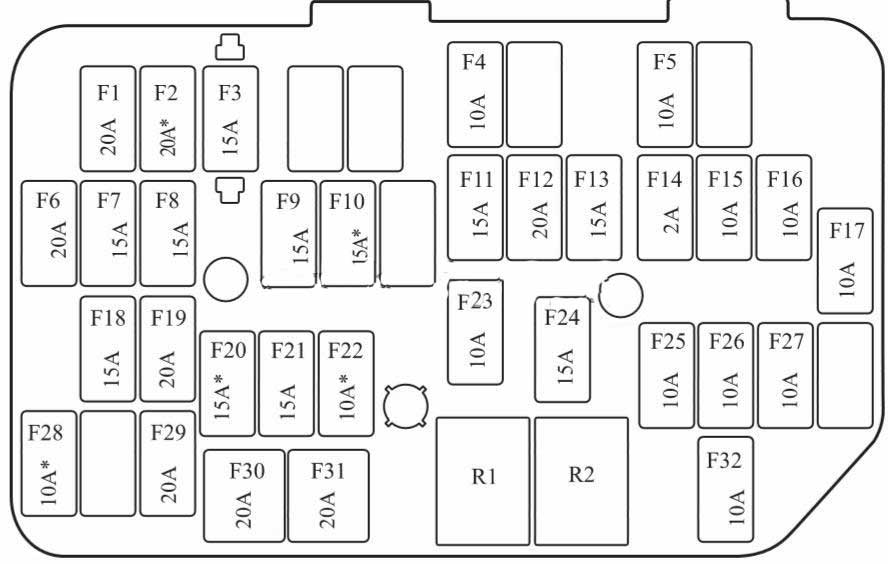

C100
Schemat
Przeznaczenie
| F1 | AP01 / Dodatkowe gniazdo |
| F2 | Podgrzewane przednie siedzenia |
| F3 | System nagłośnienia |
| F4 | Klimatyzator |
| F5 | Elektroniczna jednostka sterująca nadwozia |
| F6 | Zamek od drzwi |
| F7 | Kierunkowskaz prawa strona |
| F8 | Kierunkowskaz lewa strona |
| F9 | Zatrzymywać się |
| F10 | Spryskiwacze reflektorów |
| F11 | Klimatyzacja |
| F12 | Elektroniczna jednostka sterująca nadwozia |
| F13 | Elektroniczna jednostka sterująca nadwozia |
| F14 | Zapłon: S/W |
| F15 | Tylne światło przeciwmgielne |
| F 16 | Poduszka powietrzna (poduszka powietrzna) |
| F17 | Podkładka przednia |
| F18 | Zamek drzwi przednich |
| F19 | Dodatkowe gniazdo |
| F20 | Jednostka sterująca skrzynią biegów |
| F21 | Silnik |
| F22 | Światła mijania |
| F23 | Podnośnik okienny |
| F24 | Podgrzewane lusterka zewnętrzne |
| F25 | Panel |
| F26 | Zapłon 1 |
| F27 | PODUSZKA POWIETRZNA (PODUSZA POWIETRZNA) |
| F28 | Składane lusterko * |
| F29 | Bezpiecznik do zapalniczki samochodowej Chevrolet Captiva |
| F30 | Szyba elektryczna, strona pasażera |
| F31 | Elektryczna szyba po stronie kierowcy |
| F32 | Zegar |
| R1 | Element przekaźnika klimatyzatora / Nieusuwalne dodatkowe gniazdko elektryczne |
| R2 | Zapłon: WŁ. / START |
Bezpiecznik nr 29 odpowiada za zapalniczkę.

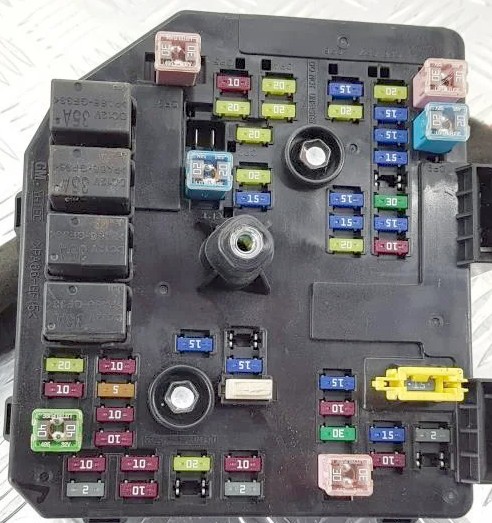

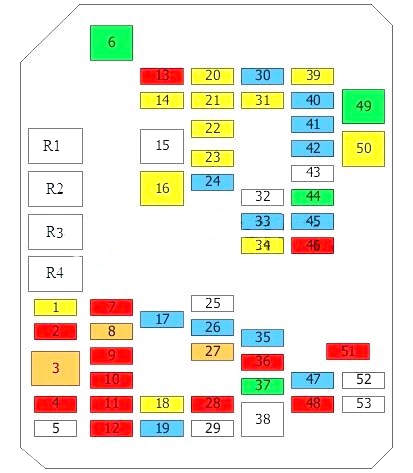

C140
Schemat
Opis
| 1 | 20A | Przełączniki podgrzewanych siedzeń |
| 2 | 10 A | Czujnik jakości powietrza Ogrzewanie, wentylacja i klimatyzacja (HVAC) Dmuchawa, przekaźnik dużej prędkości Przekaźnik dodatkowej nagrzewnicy 1 |
| 3 | 40A | Silnik dmuchawy |
| 4 | 10 A | Jednostka sterująca poziomowania reflektorów Jednostka sterująca wspomagania układu kierowniczego Lewy siłownik poziomowania reflektorów Prawy siłownik poziomowania reflektorów |
| 5 | 2A | Przełącznik wielofunkcyjny Tablica przyrządów Elektryczny przełącznik lusterka wstecznego |
| 6 | 30A | Przełącznik regulacji fotela kierowcy |
| 7 | 10 A | Sterownik pompy paliwa lub nieużywany |
| 8 | 5A | Lusterko wewnętrzne Alarm bezpieczeństwa |
| 9 | 10 A | Przekaźnik tylnych świateł przeciwmgielnych Lampka wyłączająca poduszkę powietrzną pasażera Zestaw wskaźników Jednostka sterująca wyświetlaczem informacyjnym Przełącznik wielofunkcyjny Tablica przyrządów |
| 10 | 10 A | Moduł diagnostyczny poduszki powietrznej |
| 11 | 10 A | Jednostka sterująca nadwozia Złącze przyczepy |
| 12 | 10 A | Przełącznik położenia postojowego/neutralnego |
| 13 | 10 A | Jednostka sterująca szyberdachem Jednostka sterująca lusterkiem |
| 14 | 20A | Przekaźnik światła cofania, przekaźnik przyczepy , światła przyczepy |
| 15 | ||
| 16 | 20A | Jednostka sterująca szyberdachem |
| 17 | 15A | Jednostka sterująca mechanizmem różnicowym Elektrozawór odpowietrzający kanistra |
| 18 | 20A | Jednostka sterująca nadwozia Złącze przyczepy |
| 19 | 15A | Radio |
| 20 | 20A | Jednostka sterująca pompą paliwa |
| 21 | 20A | Gniazdo akcesoriów |
| 22 | 20A | Przednia zapalniczka |
| 23 | 20A | Gniazdo akcesoriów w bagażniku |
| 24 | 15A | Jednostka sterująca silnika Miernik masowego przepływu powietrza z czujnikiem temperatury powietrza ESP Lub Jednostka sterująca silnika Przekaźnik pompy próżniowej ESP |
| 25 | ||
| 26 | 15A | Tylne światło przeciwmgielne |
| 27 | 5A | Dioda klimatyzacji |
| 28 | 10 A | Zestaw wskaźników |
| 29 | 2A | Sterowanie na kierownicy |
| 30 | 15A | Klapka wlewu paliwa |
| 31 | 20A | Głośnik Subwoofer |
| 32 | ||
| 33 | 15A | Jednostka sterująca nadwozia |
| 34 | 20A | Pompka spryskiwacza szyby przedniej |
| 35 | 15A | Jednostka sterująca nadwozia |
| 36 | 10 A | Jednostka sterująca nadwozia |
| 37 | 30A | Złącze przyczepy |
| 38 | ||
| 39 | 20A | Przekaźnik centralnego zamka |
| 40 | 15A | Jednostka sterująca nadwozia |
| 41 | 15A | Jednostka sterująca nadwozia |
| 42 | 15A | Jednostka sterująca nadwozia |
| 43 | ||
| 44 | 30A | Wzmacniacz dźwięku |
| 45 | 15A | Lewy system jazdy dziennej |
| 46 | 10 A | Jednostka sterująca podgrzewanego siedzenia kierowcy. Jednostka sterująca podgrzewanego siedzenia pasażera |
| 47 | 15A | Jednostka sterująca immobilizera |
| 48 | 10 A | Moduł diagnostyczny poduszki powietrznej |
| 49 | 30A | Elektryczne szyby |
| 50 | 20A | Szyba elektryczna kierowcy |
| 51 | 10 A | Czujnik ultradźwiękowy Jednostka sterująca wspomaganiem parkowania Alarm bezpieczeństwa Zegar Przełącznik wielofunkcyjny Tablica przyrządów |
| 52 | 2A | Stacyjka |
| 53 | ||
| R1 | Przekaźnik akcesoriów | |
| R2 | Pomocniczy przekaźnik mocy | |
| R3 | Przekaźnik pracy silnika | |
| R4 | Główny przekaźnik | |
| Następujące przekaźniki są zintegrowane. | ||
| R5 | Pompka spryskiwacza szyby przedniej | |
| R6 | Przekaźnik systemu jazdy dziennej | |
| R7 | Przekaźnik tylnych świateł przeciwmgłowych | |
| R8 | Przekaźnik światła cofania, przyczepa | |
| R9 | Przekaźnik światła przyczepy | |
| R10 | Przekaźnik światła przyczepy | |
| R11 | Przekaźnik odblokowania drzwi | |
| R12 | Przekaźnik klapki wlewu paliwa | |
| R13 | Przekaźnik windy | |
| R14 | Przekaźnik zamka drzwi | |
| R15 | Przekaźnik zamka drzwi kierowcy | |
| R16 | Przekaźnik zakleszczenia | |
