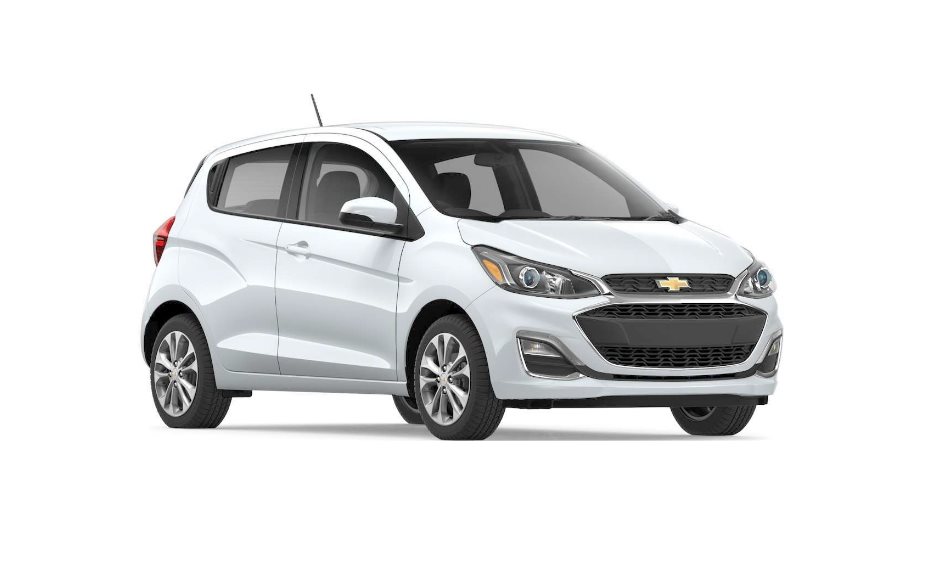

Chevrolet Spark M400 – reprezentuje 4 generację gamy modeli. Wydane w 2016, 2017, 2018, 2019, 2020, 2021 i do chwili obecnej. W tej publikacji znajdziesz oznaczenie bezpieczników i przekaźników Chevroleta Spark M400 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Przedział pasażerski

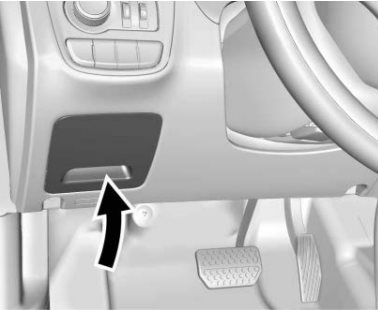

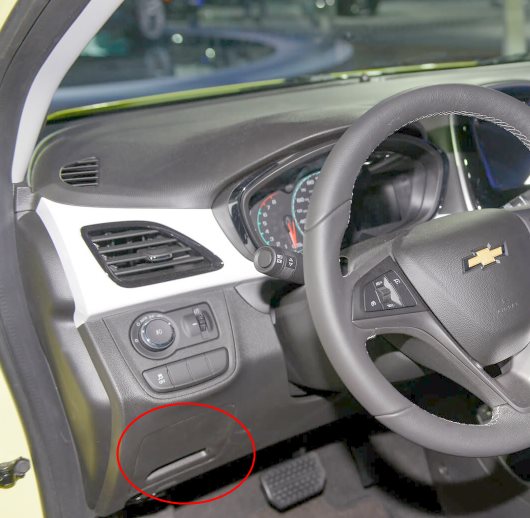

Skrzynka bezpieczników w tablicy rozdzielczej znajduje się na spodzie tablicy rozdzielczej po stronie kierowcy.

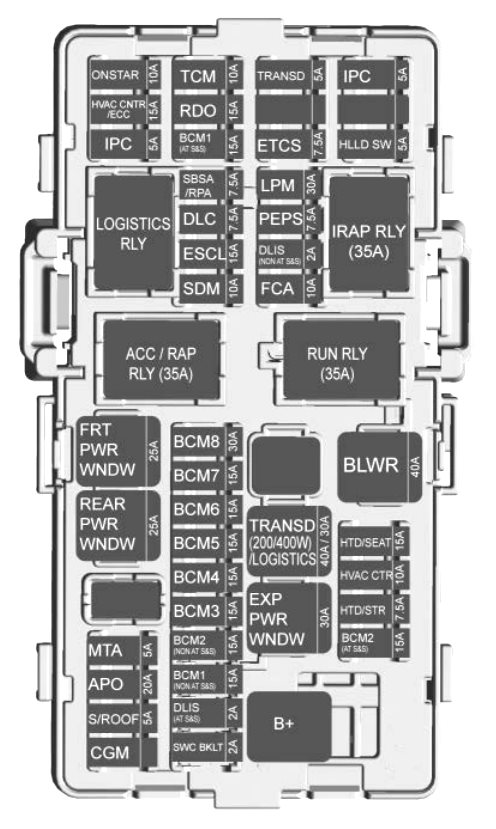

Schemat
Opis
| ONSTAR | OnStar |
| CNTR/ECC HVAC | Moduł sterujący HVAC/ECC |
| IPC | Zestaw wskaźników |
| TCM | Moduł sterujący skrzynią biegów |
| RODO | Radio |
| BCM1 (w S&S) | Moduł sterujący nadwozia 1 (zatrzymywanie i uruchamianie przekładni CVT) |
| SBSA/RPA | SBSA/Asystent parkowania tyłem |
| DLC | Złącze łącza danych |
| ESCL | Elektryczna blokada kolumny kierownicy |
| SDM | Moduł czujnikowo-diagnostyczny |
| TRANSP | Przetwornica TRANSD/DC-DC |
| AQI | 2019-2020: Jonizator jakości powietrza |
| ETCS | Elektroniczny system poboru opłat |
| LPM | Liniowy moduł mocy |
| PEPS | Pasywne wejście/pasywny start |
| DLIS (poza AT S&S) | Dyskretny wyłącznik zapłonu (zatrzymywanie i uruchamianie bez CVT) |
| FCA | Alarm przed kolizją z przodu |
| IPC | Zestaw wskaźników |
| RLAD | Odblaskowy wyświetlacz ostrzegawczy LED |
| HLLD SW | Przełącznik poziomowania reflektorów |
| FRT PWR WNDW | Przednia szyba elektryczna |
| TYLNY PWR WNDW | Tylne okno elektryczne |
| Pusty | Nieużywany |
| MTA | Moduł automatycznej ręcznej skrzyni biegów |
| APO | Dodatkowe gniazdo zasilania |
| S/DACH | Szyberdach |
| CGM | Moduł bramy centralnej (2018) |
| Pusty | Nieużywany |
| BCM8 | Moduł sterujący nadwozia 8 |
| BCM7 | Moduł sterujący nadwozia 7 |
| BCM6 | Moduł sterujący nadwozia 6 |
| BCM5 | Moduł sterujący nadwozia 5 |
| BCM4 | Moduł sterujący nadwozia 4 |
| BCM3 | Moduł sterujący nadwozia 3 |
| BCM2 (nie AT S&S) | Moduł sterujący nadwozia 2 (zatrzymywanie i uruchamianie bez przekładni CVT) |
| BCM1 (nie AT S&S) | Moduł sterujący nadwozia 1 (zatrzymywanie i uruchamianie bez przekładni CVT) |
| DLIS (w S&S) | Dyskretny wyłącznik zapłonu (zatrzymanie i start CVT) |
| SWC BKLT | Kierownica steruje podświetleniem |
| Pusty | Nieużywany |
| TRANS (200/400W) / LOGISTYKA | Przetwornica DC DC/Logistyka |
| EXP PWR WNDW | Kierowca ekspresowo sterowany elektrycznie szybą |
| BLWR | Silnik dmuchawy |
| HTD/SEAT | Podgrzewane siedzenia przednie |
| CENTRALA HVAC | Moduł HVAC |
| HTD/STR | Podgrzewana kierownica |
| BCM2 (w S&S) | Moduł sterujący nadwozia 2 (zatrzymywanie i uruchamianie przekładni CVT) |
| RLY1 | Przekaźnik logistyczny |
| RLY2 | Przekaźnik mocy akcesoriów/utrzymanych akcesoriów |
| RLY3 | Przekaźnik mocy przerywanej, zachowany dla akcesoriów |
| RLY4 | Uruchom przekaźnik |
Bezpiecznik zapalniczki samochodowej (gniazdo zasilania) oznaczony jako „APO” (dodatkowe gniazdo zasilania).
Komora silnika

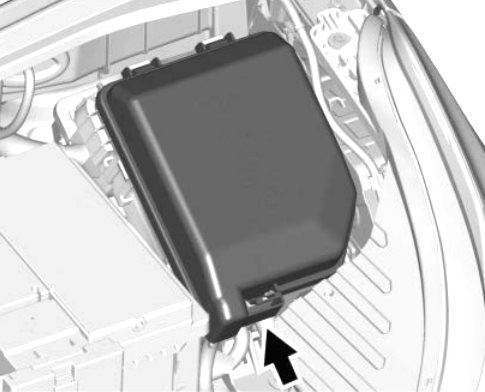

Skrzynka bezpieczników w komorze silnika znajduje się po stronie kierowcy, w pobliżu akumulatora.
Aby uzyskać dostęp do bezpieczników, naciśnij zatrzask z przodu pokrywy i podnieś pokrywę.

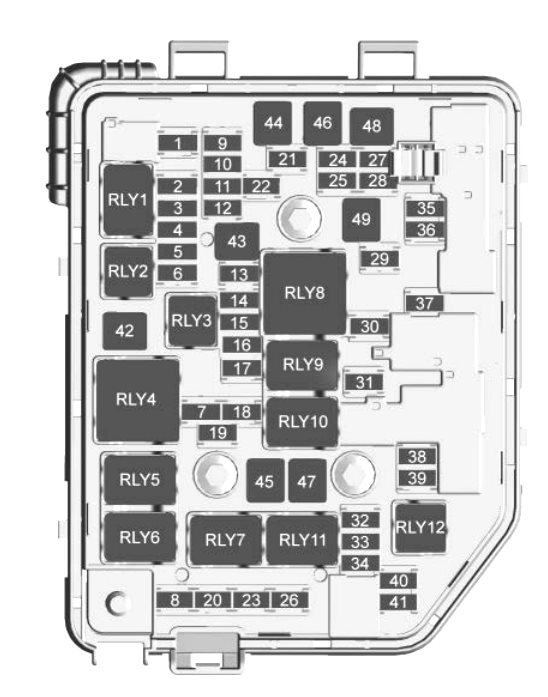

Schemat
Przeznaczenie
| 1 | Zatrzask klapy podnoszonej |
| 2 | 2016-2018: Nieużywany. 2019-2020: Czujnik prędkości wyjściowej skrzyni biegów |
| 3 | Odmgławiacz tylny |
| 4 | Ogrzewanie lusterka zewnętrznego |
| 5 | Szyberdach |
| 6 | Bezstopniowy moduł sterujący skrzynią biegów |
| 7 | Czujnik przepływu masy powietrza |
| 8 | 2016-2018: Pomocnicza pompa nagrzewnicy. 2019-2020: Nieużywany |
| 9 | Zawór ABS |
| 10 | Regulowana kontrola napięcia |
| 11 | Kamera cofania |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Moduł sterujący silnika/moduł sterujący skrzynią biegów |
| 15 | Moduł sterujący wtryskiem paliwa/rozrusznik |
| 16 | Silnik pompy paliwa |
| 17 | Moduł sterujący silnika 1 |
| 18 | Moduł sterujący silnika 2 |
| 19 | Wtryskiwacz/zapłon |
| 20 | Układ klimatyzacji |
| 21 | Inteligentny czujnik akumulatora |
| 22 | Elektryczna blokada kolumny kierownicy |
| 23 | Wentylator chłodzący – niski |
| 24 | 2016-2018: Nieużywany. 2019-2020: Czujnik systemu wirtualnego klucza |
| 25 | Sterowanie silnikiem lusterka zewnętrznego |
| 26 | Moduł sterujący silnika/Akumulator modułu sterującego skrzyni biegów |
| 27 | Elektrozawór odpowietrzający kanistra |
| 28 | 2016-2018: Przełącznik pedału hamulca. 2019-2020: Nieużywany |
| 29 | Automatyczne wykrywanie obecności |
| 30 | Silnik poziomowania reflektorów |
| 31 | Klakson |
| 32 | Przednie światła przeciwmgielne |
| 33 | Lewe światło drogowe |
| 34 | Prawe światło drogowe |
| 35 | 2016-2018: Nieużywany. 2019-2020: Moduł systemu wirtualnego klucza |
| 36 | Tylna wycieraczka |
| 37 | Lewe światło zakrętowe |
| 38 | Silnik spryskiwacza |
| 39 | Prawe światło zakrętowe |
| 40 | Nieużywany |
| 41 | 2016-2018: Nieużywany. 2019-2020: Czujnik systemu wirtualnego klucza |
| 42 | Rozrusznik 2 |
| 43 | Centrala elektryczna z magistralą w panelu |
| 44 | Zautomatyzowana manualna skrzynia biegów |
| 45 | Rozrusznik 1 |
| 46 | Pompa ABS |
| 47 | Wentylator chłodzący – wysoki |
| 48 | Silnik wycieraczki przedniej |
| 49 | Akcesoria/Utrzymane zasilanie akcesoriów |
| Przekaźnik | |
| RLY1 | Odmgławiacz tylny |
| RLY2 | Moduł sterujący skrzynią biegów |
| RLY3 | Silnik pompy paliwa |
| RLY4 | Rozrusznik 2 |
| RLY5 | Układ klimatyzacji |
| RLY6 | 2016-2018: Pomocnicza pompa nagrzewnicy. 2019-2020: Nieużywany |
| RLY7 | Wentylator chłodzący – niski |
| RLY8 | Uruchom / kręć |
| RLY9 | 2016-2018: WR/TRN. 2019-2020: Układ napędowy |
| RLY10 | Rozrusznik 1 |
| RLY11 | Wentylator chłodzący – wysoki |
| RLY12 | Przednie światła przeciwmgielne |
Do zacisku dodatniego można podłączyć główny bezpiecznik dużej mocy.
