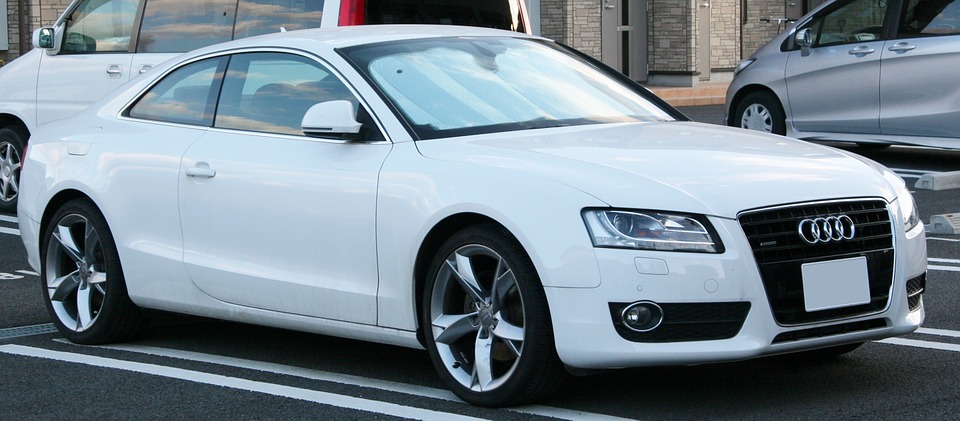

Audi A5 to samochód sportowy oparty na platformie Audi A4, produkowany w Niemczech jako 8T . W materiale omówiono modele wyprodukowane w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Przed wymianą należy sprawdzić dekodowanie z naklejką na samochodzie. Możliwe są zmiany w układzie bezpieczników Audi A5 ze względu na cechy konstrukcyjne modelu lub aktualizację modelu (od 2010 roku). Pokażemy opis bezpieczników i przekaźników wraz ze schematami skrzynek i ich lokalizacją.
Contents

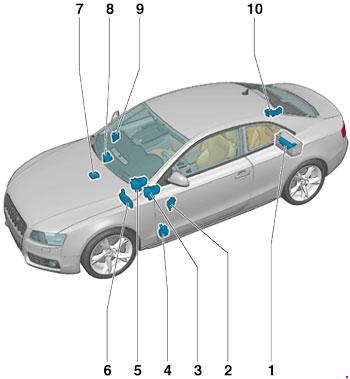

Lokalizacje
Schemat
Opis
- Skrzynka bezpieczników akumulatora
- Skrzynka bezpieczników w desce rozdzielczej po stronie kierowcy
- Skrzynka przekaźników pod deską rozdzielczą, po stronie kierowcy
- Skrzynka przekaźników pod przodem we wnęce na nogi kierowcy za tapicerką boczną
- Skrzynka przekaźników pod deską rozdzielczą, po stronie kierowcy
- Skrzynka bezpieczników i przekaźników w komorze silnika
- Skrzynka bezpiecznikowa pośrodku komory rozprężnej
- Skrzynka bezpieczników w przestrzeni na nogi pasażera z przodu za osłoną boczną
- Skrzynka bezpieczników w desce rozdzielczej po stronie pasażera
- Bezpiecznik i skrzynka przekaźników przedziału bagażowego
Przedział pasażerski

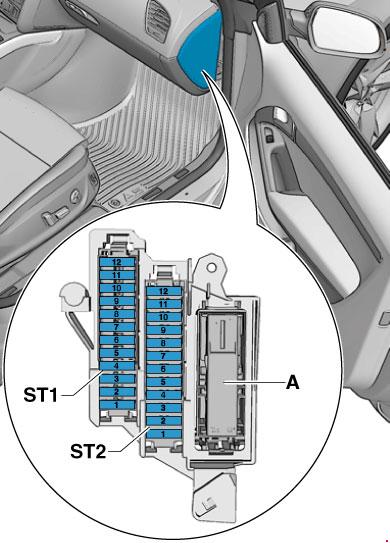

Pudełko po prawej stronie
Urządzenie to znajduje się w desce rozdzielczej po stronie pasażera.
Schemat
Przeznaczenie
| ST1 | |
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | 5A Jednostka sterująca kolumny kierownicy -J527- |
| 6 5) | 5A Przycisk ASR i ESP -E256-, Przycisk pomocy przy parkowaniu -E266- |
| 7 | Złącze 5A, 16-pinowe -T16-, złącze diagnostyczne |
| 8 | 5A Interfejs diagnostyczny magistrali danych -J533- |
| 9 | 5A Przekaźnik wyjściowy wysokiej temperatury -J360- |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
| ST2 | |
| 1 | Zmieniacz CD 5A -R41-, Zmieniacz DVD -R161-, Złącze zewnętrznych źródeł dźwięku -R199- |
| 2 5) | 5A Moduł przełącznika wyboru profilu jazdy -E592- |
| 3 | 5A 1,2) / 20A 4,5) Jednostka sterująca przednim sterowaniem, wyświetlaczem i wyjściem informacyjnym -J685-, Jednostka sterująca elektroniką informacyjną 1 -J794-, Radio -R- |
| 4 | 5A Jednostka sterująca we wkładce tablicy rozdzielczej -J285- |
| 5 | 5A Interfejs diagnostyczny magistrali danych -J533- |
| 6 | 5A Przełącznik autoryzacji wejścia i uruchomienia -E415- |
| 7 | 5A Włącznik światła -E1- |
| 8 | 40A Jednostka sterująca dmuchawą świeżego powietrza -J126- |
| 9 | Jednostka sterująca 5A ELV -J764- |
| 10 | 10A Jednostka sterująca Climatronic -J255- |
| 11 | Złącze 10A, 16-pinowe -T16-, złącze diagnostyczne |
| 12 | 5A Jednostka sterująca kolumny kierownicy -J527- |
1) Tylko dla pojazdów z radiem (CAN) i zewnętrznym wzmacniaczem 2) Tylko dla pojazdów z MMI (MOST)
3 ) Tylko dla pojazdów z radiem Chorus z systemem dźwiękowym Basic (od listopada 2009)
4) Tylko dla pojazdów m z Chorus / Concert / Radio Symphony z systemem głośników Basic (od maja 2010 r.)
5) Obowiązuje do lipca 2011 r.

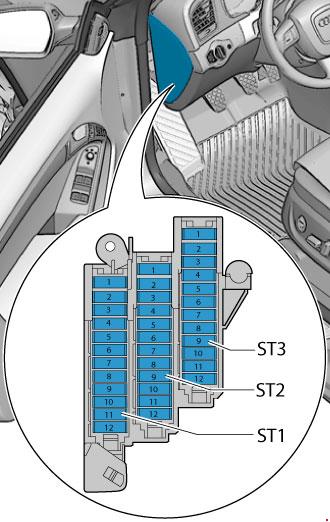

Pudełko po lewej stronie
Schemat

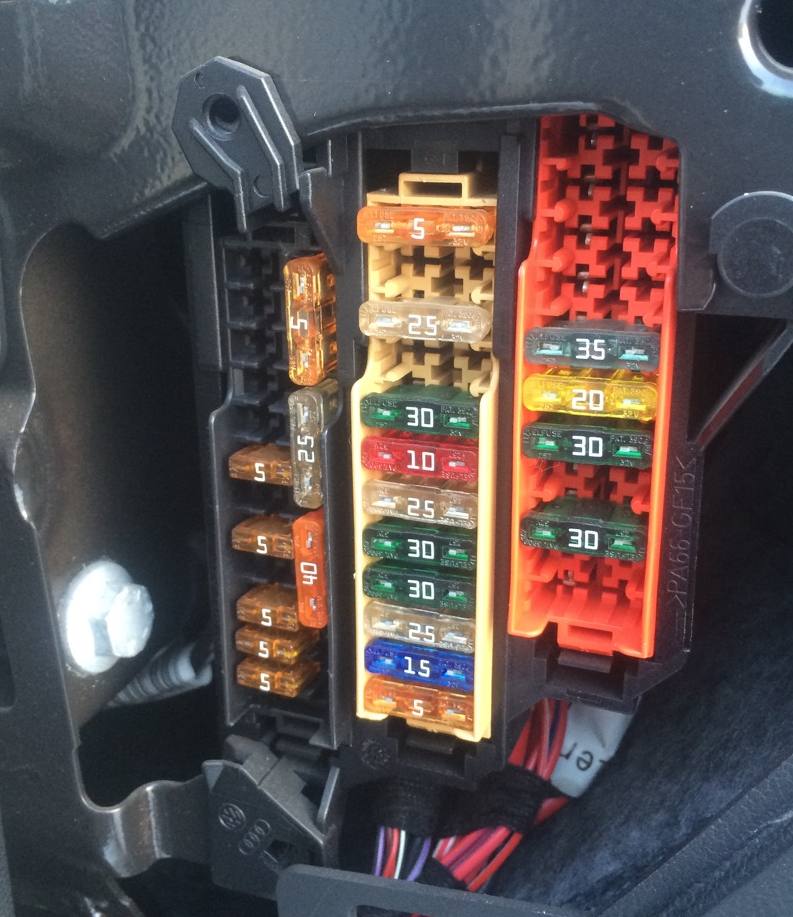

Zdjęcie
Przeznaczenie
| 1 | 5 | Aktywna jednostka sterująca układu kierowniczego -J792- |
| 2 | 5 | Do 2009 r.: Nadajnik pedału sprzęgła -F36- Nadajnik pedału sprzęgła do uruchamiania silnika -F194- czujnik położenia pedału sprzęgła -G476- Od 2010 r.: Nieużywany Od sierpnia 2011 r.: Jednostka sterująca ABS -J104- |
| 3 | 5 | Do sierpnia 2011 r.: Jednostka sterująca otwieraniem drzwi garażowych -E284-, Jednostka sterująca otwieraniem drzwi garażowych -J530-, Od sierpnia 2011 r.: Czujnik rolety tylnej -E149- Przyciski ASR i ESP -E256- Przycisk pomocy przy parkowaniu -E266- Panelowe drzwi garażowe jednostka sterująca otwierania -E284- Przycisk elektromechanicznego hamulca postojowego -E538- Przycisk AUTO HOLD -E540- Czujnik jakości powietrza -G238- Czujnik ciśnienia i temperatury czynnika chłodniczego -G395- Jednostka sterująca otwieraniem bramy garażowej -J530- Jednostka sterująca ogrzewaniem siedzeń -J882 – Automatyczne przyciemnianie przekaźnik lusterka wewnętrznego -J910- Automatyczne przyciemnianie wewnętrznego lusterka wstecznego -Y7- |
| 4 | 10 | Jednostka sterująca ostrzegająca o opuszczeniu pasa ruchu -J759- |
| 5 | 5 | Do sierpnia 2011 r.: Nadajnik jakości powietrza -G238- Od sierpnia 2011 r.: Jednostka sterująca ochroną przed hałasem materiałowym -J869- |
| 6 | 5 | Regulacja zasięgu reflektorów -E102- Jednostka sterująca regulacją zasięgu reflektorów -J431- (do sierpnia 2011) Moduł zasilania prawego reflektora -J668- (do sierpnia 2011) Jednostka sterująca oświetleniem adaptacyjnym i regulacją zasięgu reflektorów -J745- (up do sierpnia 2011) wer. Silnik sterujący zasięgiem lewego reflektora -V48- Isp. prawy silnik sterujący zasięgiem reflektorów -V49- Reflektor przedni lewy -MX1- (od sierpnia 2011 r.) Reflektor przedni prawy -MX2- (od sierpnia 2011 r.) |
| 7 | 5 | Moduł zasilania lewego reflektora -J667- |
| 8 | 5 | Do sierpnia 2011 r.: Pokładowa jednostka sterująca zasilaniem -J519- Od sierpnia 2011 r.: Jednostka sterująca prześwitem pod pojazdem -J197- Elektroniczna jednostka sterująca tłumieniem -J250- Jednostka sterująca wykrywaniem przyczepy -J345- Centralna jednostka sterująca systemem komfortu -J393- Jednostka sterująca napędem na wszystkie koła -J492- Stabilizator napięcia -J532- Elektromechaniczny jednostka sterująca hamulca postojowego -J540- |
| 9 | 5 | Do 2009 r.: Wewnętrzne lusterko wsteczne automatycznie przyciemniające się -Y7- Od 2010 r.: Jednostka sterująca adaptacyjnego tempomatu -J428- |
| 10 | 5 | Jednostka sterująca czujnika dźwigni zmiany biegów -J587- (do sierpnia 2011 r.) Elektromagnes blokady dźwigni zmiany biegów -N110- Czujnik położenia pedału sprzęgła -G476- (od 2010 r.) |
| 11 | 5 | Do sierpnia 2011 r.: Lewy rezystor grzewczy wtryskiwacza -Z20- Rezystor grzewczy prawego wtryskiwacza -Z21- Od sierpnia 2011 r.: Jednostka sterująca asystenta zmiany pasa ruchu -J769- Jednostka sterująca 2 asystenta zmiany pasa ruchu -J770- |
| 12 | 5 | Do sierpnia 2011 r.: Czujnik ciśnienia i temperatury czynnika chłodniczego -G395- Od sierpnia 2011 r.: Pokładowa jednostka sterująca zasilaniem -J519- |
| 13 | 5 | Od 2010 r.: Złącze, 18-pinowe -T18a- Od sierpnia 2011 r.: Jednostka sterująca poduszek powietrznych -J234- Jednostka sterująca rozpoznawania zajętości siedzenia -J706- Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu -K145- |
| 14 | 5 | Od 2010 r.: Przycisk lampki ostrzegawczej -E229- Jednostka sterująca poduszki powietrznej -J234- Jednostka sterująca rozpoznawania zajętości siedzenia -J706- Lampka ostrzegawcza lampki ostrzegawczej -K6- |
| 14 | 15 | Od sierpnia 2011 r.: Silnik wycieraczki tylnej szyby -V12- |
| 15 | 25 | Od 2010 roku: Jednostka sterująca ABS -J104- Uchwyt bezpiecznika 2 -ST2- na uchwycie bezpiecznika C -SC- Uchwyt bezpiecznika 1 -ST1- na uchwycie bezpiecznika D -SD- Uchwyt bezpiecznika 4 -ST4- na uchwycie bezpiecznika F -SF- |
| 15 | 10 | Od sierpnia 2011 r.: Zasilanie uchwytu bezpiecznika 1 -ST1- Uchwyt bezpiecznika D -SD- |
| 16 | 40 | Od 2010 r.: Przekaźnik rozrusznika -J53- Przekaźnik rozrusznika 2 -J695- Uchwyt bezpiecznika 1 -ST1- Bezpiecznik 3 na uchwycie bezpiecznika B -SB3- Uchwyt bezpiecznika 1 -ST1- bezpiecznik 12 na uchwycie bezpiecznika B -SB12- Uchwyt bezpiecznika 1 -ST1- bezpiecznik 15 na uchwycie bezpiecznika B -SB15- (od sierpnia 2011 r.) |
| ST2 | ||
| 1 | 5 | Do 2009 r.: Przekaźnik pompy obiegowej -J160- Od 2010 r.: Wewnętrzne lusterko wsteczne automatycznie przyciemniające się -Y7- Od sierpnia 2011: Nieużywany |
| 2 | 5 | Nadajnik pedału sprzęgła -F36- (do 2009 r.) Nadajnik pedału sprzęgła do uruchamiania silnika -F194- (do 2009 r.) Nadajnik położenia pedału sprzęgła -G476- (do sierpnia 2011 r.) Od sierpnia 2011 r.: Włącznik świateł hamowania -F- |
| 3 | 202) 25 1.3) | Pompa wspomagająca paliwo -G6- Jednostka sterująca pompy paliwa -J538- |
| 4 | 5 10 4) | Do sierpnia 2011 r.: Przekaźnik pompy obiegowej -J160- |
| 4 | 5 | Od sierpnia 2011 r.: Czujnik położenia pedału sprzęgła -G476- Czujnik ciśnienia w układzie dozowania dodatków -G686- Jednostka sterująca układu dozowania dodatków -J880- Pompa dozowania dodatków -V437- Element grzejny pompy dozowania dodatków -Z103- |
| 5 | 30 5) 15 6) | Pokładowa jednostka sterująca zasilaniem -J519- Jednostka sterująca wentylacją przedniego lewego siedzenia -J800- |
| 6 | 10 5 7) | Jednostka sterująca ABS -J104- |
| 7 | 25 | Do sierpnia 2011 r.: Przekaźnik klaksonu -J413- |
| 7 | 15 | Od sierpnia 2011 r.: Klakson o wysokim tonie -H2- Klakson o niskim tonie -H7- Przekaźnik klaksonu -J413- |
| 8 | 30 | Jednostka sterująca drzwi kierowcy -J386- |
| 9 | 30 | Jednostka sterująca silnika wycieraczek -J400- |
| 10 | 25 | Jednostka sterująca ABS -J104- |
| 11 | 15 | Jednostka sterująca drzwi kierowcy -J386- |
| 11 | 30 | Od sierpnia 2011 r.: Drzwi tylne lewe |
| 12 | 5 | Czujnik deszczu i światła -G397- |
| ST3 | ||
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 10 | Przełącznik podparcia lędźwiowego fotela kierowcy -E176- Przełącznik podparcia lędźwiowego fotela pasażera z przodu -E177- |
| 4 | 35 | Aktywna jednostka sterująca układu kierowniczego -J792- |
| 5 | – | Nieużywany |
| 6 | 35 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 7 | 30 20 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 8 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 9 | 20 | Jednostka sterująca przesuwanego okna dachowego -J245- |
| 10 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 11 | 20 | Przed sierpniem 2011 r.: nieużywany Od sierpnia 2011 r.: Jednostka sterująca roletami szyberdachu -J394- |
| 12 | 5 | Sygnał alarmowy -H12- Nadajnik alarmu przeciwkradzieżowego -G578- |

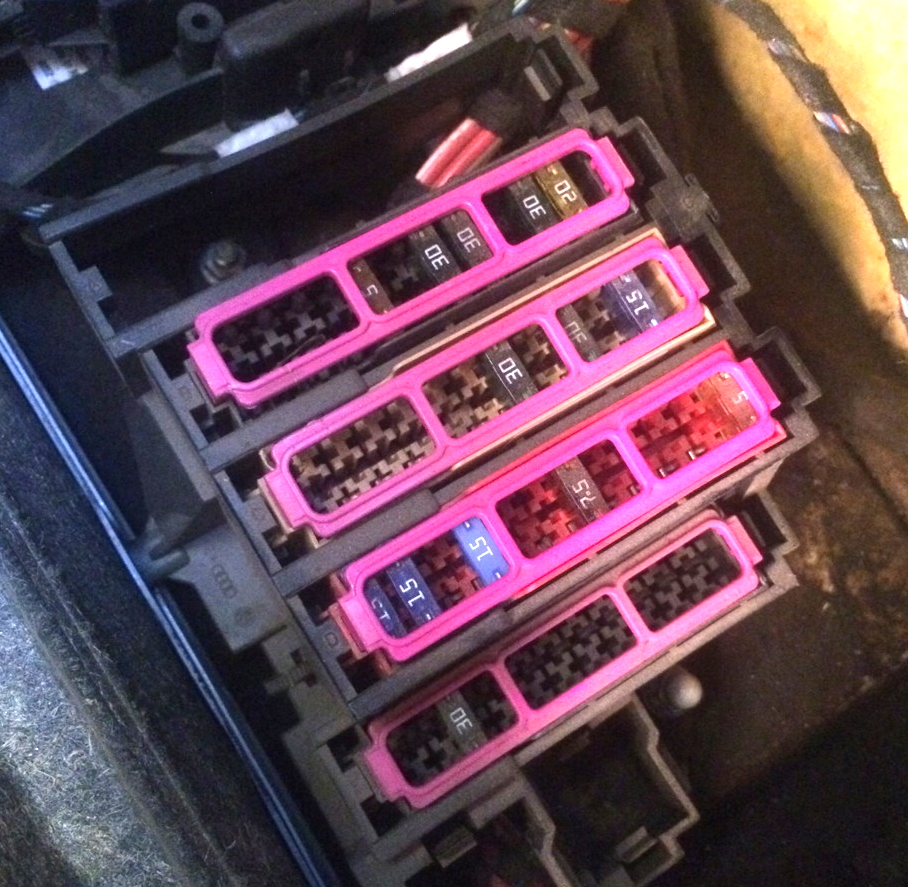

Bagażnik
Skrzynka bezpieczników i przekaźników znajduje się po prawej stronie za tapicerką kabiny pasażerskiej.
Schemat
| NIE. | Dekodowanie elementów | |
| ST1 | ||
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| 5 | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| 8 | – | Nieużywany |
| 9 | – | Nieużywany |
| 10 | – | Nieużywany |
| 11 | – | Nieużywany |
| 12 | – | Nieużywany |
| ST2 | ||
| 1 | 5 | Do 2009 r.: Jednostka sterująca monitora ciśnienia w oponach -J502- Od 2010 r.: Nieużywany |
| 2 | 15 10 1) | Jednostka sterująca wykrywaniem przyczepy -J345- Jednostka sterująca regulacją tylnego zderzaka -J223- |
| 3 | 20 | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 4 | 20 | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 5 | 5 | Przycisk elektromechanicznego hamulca postojowego -E538- |
| 6 | 15 | Elektroniczna jednostka sterująca tłumieniem -J250- Jednostka sterująca prześwitem pod pojazdem -J197- (od sierpnia 2011 r.) |
| 7 | 30 | Elektromechaniczna jednostka sterująca hamulca postojowego -J540- |
| 8 | 30 | Centralna jednostka sterująca systemu komfortu -J393- |
| 9 | 35 | Jednostka sterująca napędem na cztery koła -J492- |
| 10 | 30 | Centralna jednostka sterująca systemu komfortu -J393- |
| 11 | 20 | Centralna jednostka sterująca systemu komfortu -J393- |
| 12 | 5 | Jednostka sterująca interfejsu systemu lokalizacji pojazdu -J843- Jednostka sterująca diagnostyką nieszczelności zbiornika paliwa -J909- |
| ST3 | ||
| 1 | 15 30 | Przed 2009 rokiem: Falownik z gniazdem, 12 V-230 V -U13- Od 2010 r.: Nieużywany |
| 2 | – | Przed 2009 rokiem: Nieużywany Od 2010 r.: Jednostka sterująca podgrzewanego prawego przedniego siedzenia -J799- Od sierpnia 2011 r.: Przekaźnik gniazda -J807- Zapalniczka -U1- Gniazdo 12 V -U5- Przetwornica gniazda , 12-230 V -U13- Gniazdo 12 V 2 -U18- Gniazdo 12 V 3 -U19- |
| 3 | 7,5 | Do 2009 roku: Jednostka sterująca systemu nawigacji CD -J401- Radio -R- Urządzenie do odbioru i transmisji telefonu -R36- Tuner TV -R78- Wzmacniacz telefonu komórkowego -R86- Uchwyt telefonu -R126- Odbiornik satelitarny -R146- Radio cyfrowe -R147- Złącze, 18-pinowe, czarne -T18a- |
| 3 | 40 | Od 2010 roku: Radio -R- Nadajnik i odbiornik sygnału telefonicznego -R36- Tuner TV -R78- Wzmacniacz telefonu komórkowego -R86- Uchwyt telefonu -R126- Złącze 18-pinowe, czarne -T18a- |
| 3 | 40 | Od sierpnia 2011 r.: Stabilizator napięcia -J532- |
| 4 | 30 | Do 2009 r.: Cyfrowa jednostka sterująca systemem dźwiękowym -J525- |
| 4 | 40 | Od 2010 r.: Stabilizator napięcia -J532- |
| 4 | 30 | Od sierpnia 2011 r.: Stabilizator napięcia -J532- Radio -R- Jednostka sterująca cyfrowym systemem dźwiękowym -J525- |
| 5 | 5 | Do 2009 r.: Jednostka sterująca tablicy rozdzielczej, wyświetlacza i wyjścia informacyjnego -J523- |
| 5 | 30 | Od 2010 r.: Falownik z gniazdem, 12 V-230 V -U13- |
| 5 | 25 | Od sierpnia 2011: Falownik z gniazdem, 12 V-230 V -U13- |
| 6 | 30 | Jednostka sterująca dodatkową nagrzewnicą -J364- |
| 7 | 30 | Elektromechaniczna jednostka sterująca hamulca postojowego -J540- |
| 8 | 30 | Przełącznik regulacji ogrzewania lewego tylnego siedzenia -E128- Przełącznik regulacji ogrzewania prawego tylnego siedzenia -E129- |
| 9 | 30 | Do sierpnia 2011 r.: Jednostka sterująca przednimi drzwiami pasażera -J387- |
| 9 | 30 | Od sierpnia 2011 r.: Drzwi przednie prawe |
| 10 | 5 | Radio z nagrzewnicą pomocniczą -R64- |
| 11 | 15 | Do sierpnia 2011 r.: Jednostka sterująca przednimi drzwiami pasażera -J387- |
| 1 | 30 | Od sierpnia 2011 r.: Drzwi tylne prawe |
| 12 | 5 | Do 2009 r.: Jednostka sterująca kamerą cofania -J772- Od 2010 r.: Nieużywany Od sierpnia 2011 r.: Nadajnik i odbiornik sygnału telefonicznego -R36- Wzmacniacz telefonu komórkowego -R86- Uchwyt telefoniczny -R126- |
| ST4 | ||
| 1 | 15 | Gniazdo 12 V -U18- Od sierpnia 2011: Nieużywany |
| 2 | 15 | Gniazdo 12 V -U5- Falownik z gniazdem 12-230 V -U13- (od 2010 r.) Od sierpnia 2011: Nieużywany |
| 3 | 15 | 3 Gniazdo 12 V -U19- Od sierpnia 2011: Nieużywany |
| 4 | 15 | Zapalniczka do papierosów -U1- Od sierpnia 2011: Nieużywany |
| 5 | 5 | Do 2009 r.: Jednostka sterująca asystentem parkowania -J791- Od 2010 r.: Nieużywany |
| 6 | 5 | Do 2009 r.: Złącze, 18-pinowe, czarne -T18a- Od 2010 roku: Złącze 2-pinowe w oparciach fotela kierowcy -T2dy- Złącze 2-pinowe w oparciach przedniego siedzenia pasażera -T2dz- Od sierpnia 2011: Nieużywany |
| 7 | 5 | Do 2009 r.: Jednostka sterująca adaptacyjnego tempomatu -J428- |
| 7 | 7,5 | Od 2010 r.: Jednostka sterująca wspomaganiem parkowania -J791- Od sierpnia 2011: Nieużywany |
| 8 | – | Nieużywany |
| 9 | 5 | Przycisk elektromechanicznego hamulca postojowego -E538- Od sierpnia 2011: Nieużywany |
| 10 | 5 | Jednostka sterująca asystenta zmiany pasa ruchu 2 -J770- Od sierpnia 2011: Nieużywany |
| 11 | 5 | Przełącznik regulacji podgrzewanego tylnego lewego siedzenia -E128- Od sierpnia 2011: Nieużywany |
| 12 | 5 | Przełącznik świateł ostrzegawczych -E3- Jednostka sterująca poduszką powietrzną -J234- Jednostka sterująca rozpoznawaniem zajętości siedzenia -J706- Lampka ostrzegawcza wyłączenia bocznej poduszki powietrznej pasażera z przodu -K145- Od sierpnia 2011: Nieużywany |
| ST5 | ||
| 1 | 15 | Przed sierpniem 2011 r.: nieużywany Od sierpnia 2011 r.: Jednostka sterująca podgrzewanego prawego przedniego siedzenia -J799- |
| 2 | 5 | Przed sierpniem 2011 r.: nieużywany Od sierpnia 2011 r.: Przekaźnik przyciemniania wewnętrznego lusterka wstecznego -J910- 5) |
| 3 | 20 30 | Do sierpnia 2011 r.: Cyfrowa jednostka sterująca systemem dźwiękowym -J525- radio -R- |
| 3 | 30 | Od sierpnia 2011 r.: Zasilanie uchwytu bezpiecznika 2 -ST2- z bezpiecznika 1 na uchwycie bezpiecznika D -SD1- do bezpiecznika 4 na uchwycie bezpiecznika D -SD4- |
| 4 | 7,5 | Przed 2009 rokiem: Nieużywany Od 2010: Jednostka sterująca elektroniką informatyczną 1 -J794- |
| 5 | 5 4) 7,5 3) | Przed 2009 rokiem: Nieużywany Od 2010 roku: Jednostka sterująca systemem nawigacji CD -J401- Radio -R- Nadajnik i odbiornik sygnału telefonicznego -R36- Tuner TV -R78- Wzmacniacz telefonu komórkowego -R86- Uchwyt telefonu -R126- Złącze 18-pinowe, czarne -T18a- |
| 5 | 5 | Od sierpnia 2011 r.: Jednostka sterująca czytnikiem kart chipowych -J676- radio -R- Tuner TV -R78- |
| 6 | 5 | Przed 2009 rokiem: Nieużywany Od 2010 r.: Jednostka sterująca kamerą cofania -J772- |
| 7 | 5 | Przed 2009 rokiem: Nieużywany Od 2010: Wzmacniacz do telefonu komórkowego -R86- Od sierpnia 2011: Nieużywany |
| 8 | – | Przed sierpniem 2011 r.: nieużywany Od sierpnia 2011: Zestaw podłączeniowy do systemu multimedialnego: Złącze 2-pinowe w oparciach fotela kierowcy -T2dy- Złącze 2-pinowe w oparciach przedniego fotela pasażera -T2dz- |
| 9 | – | Nieużywany |
| 10 | – | Nieużywany |
| 11 | 30 | Przed sierpniem 2011 r.: nieużywany Od sierpnia 2011 r.: Jednostka sterująca systemem dozowania dodatków -J880- |
| 12 | 10 | Przed sierpniem 2011 r.: nieużywany Od sierpnia 2011 r.: Jednostka sterująca systemem dozowania dodatków -J880- |
| Oddzielne bezpieczniki w skrzynce bezpieczników | ||
| H | 40 | Przekaźnik podgrzewanej szyby tylnej -J9- |
| Przekaźnik | ||
| A | Sportback: Przekaźnik podgrzewanej szyby tylnej -J9- | |
| B | Do sierpnia 2011 r. tylko dla pojazdów specjalnych: Przekaźnik izolacji radiowej, przekaźnik radiowy -J84- Od sierpnia 2011: Przekaźnik układu dozowania dodatków -J963- | |
| C | Do sierpnia 2011 r. tylko dla Coupé: Przekaźnik podgrzewanej szyby tylnej -J9- Od sierpnia 2011: Nieużywany | |
| D | 2007: Przekaźnik zasilania kl. 15 -J329- Od sierpnia 2011 r. tylko dla Coupé: Przekaźnik podgrzewanej szyby tylnej -J9- | |
| mi | Przekaźnik gniazdowy -J807- | |
1) Tylko dla RS 5
2) Tylko dla pojazdów z radiem (CAN) i systemem dźwiękowym Basic (do listopada 2009)
3) Do kwietnia 2010 r
4) Od maja 2010 r
5) Tylko dla samochodów z systemem Start/Stop
Komora silnika
Bezpieczniki i przekaźniki w komorze silnika, umieszczone po prawej stronie i zakryte pokrywą.
Schemat
Przeznaczenie
| NIE. | Opis | |
| 1 | 15 | Jednostka sterująca automatycznej skrzyni biegów -J217- Jednostka mechatroniczna dwusprzęgłowej skrzyni biegów -J743- |
| 2 | 5 10 10) | Do sierpnia 2011 r.: Czujnik poziomu i temperatury oleju -G266- Zawór dozujący paliwo -N290- 10) Zawór dozujący paliwo 2 -N402- 10) |
| 2 | 5 | Od sierpnia 2011 r.: Czujnik poziomu i temperatury oleju -G266- |
| 3 | 5 | Jednostka sterująca silnika -J623- Miernik masy powietrza -G70- (do sierpnia 2011 r.) |
| 4 | 5 | Jednostka sterująca silnika -J623- |
| 5 | 10 2) 15 3-10) 20 1) | Do sierpnia 2011 r.: Sterowany parametrycznie termostat płynu chłodzącego silnik -F265- Miernik masy powietrza -G70- Moduł sterujący świec żarowych -J179- |
| 5 | 5 5.12) 7,5 11) 10 1,2,4) | Od sierpnia 2011 r.: Miernik masy powietrza -G70- Zawór regulatora ciśnienia paliwa -N276- Zawór dozowania paliwa -N290- Sprzęgło magnetyczne sprężarki -N421- 11) |
| 6 | 15 | Do sierpnia 2011 r.: Jednostka sterująca silnika -J623- |
| 6 | 15 | Od sierpnia 2011 r.: Jednostka sterująca silnika -J623- Wtryskiwacz 2 dla cylindra 1 -N532- Wtryskiwacz 2 dla cylindra 2 -N533- Wtryskiwacz 2 dla cylindra 3 -N534- Wtryskiwacz 2 dla cylindra 4 -N535- Elektrozawór kanistra 1 -N80- 11 ) Zawór zasilania powietrzem wtórnym -N112- 11) Zawór regulatora ciśnienia oleju -N428- 11) Wer . Element regulatora temperatury oleju silnikowego -N493- 11) Zawór chłodnicy oleju silnikowego -N554- 11) Regulator ciśnienia doładowania 2 -V546- 11) |
| 7 | 10 1,4-9,12) 15 2,3,10) 15 15) | Termostat płynu chłodzącego silnik z parametryczną regulacją krzywej -F265- (do sierpnia 2011 r.) Isp. Element układu rozrządu wałka rozrządu 1 -F366- Isp. Element sterujący rozrządu wałka rozrządu 2 -F367- Isp. Element układu rozrządu wałka rozrządu 3 -F368- Isp. Element układu rozrządu wałka rozrządu 4 -F369- Isp. Element układu rozrządu wałka rozrządu 5 -F370- Isp. Jednostka sterująca rozrządu wałka rozrządu 6 -F371- Isp. Element sterujący rozrządu wałka rozrządu 7 -F372- Isp. Element układu rozrządu wałka rozrządu 8 -F373- Isp. element układu rozrządu wałka rozrządu 9 -F374- (do sierpnia 2011 r.) Isp. Element układu rozrządu wałka rozrządu 10 -F375- (do sierpnia 2011) Isp. Element układu rozrządu wałka rozrządu 11 -F376- (do sierpnia 2011 r.) Isp. Element układu rozrządu wałka rozrządu 12 -F377- (do sierpnia 2011 r.) Przekaźnik cyrkulacji płynu chłodzącego po wyłączeniu silnika -J151- (do sierpnia 2011 r.) Przekaźnik dodatkowej pompy płynu chłodzącego -J496- (do sierpnia 2011 r.) Zawór elektromagnetyczny sterujący ciśnieniem doładowania -N75 – Elektrozawór kanistra 1 -N80- Zawór elektromagnetyczny lewego elektrohydraulicznego wspornika silnika -N144- Elektrozawór prawego elektrohydraulicznego wspornika silnika -N145- (od sierpnia 2011) Zawór rozrządu wałka rozrządu 1 -N205- Rezystor wstępny elektrozaworu automatycznej skrzyni biegów zawór -N207- (do sierpnia 2011) Zawór rozrządu wałka rozrządu 2 -N208- Zawór klapowy gazów spalinowych -N220- (od sierpnia 2011) Zawór recyrkulacji turbosprężarki -N249- Zawór regulatora ciśnienia paliwa -N276- Zawór dozowania paliwa -N290- Kolektor dolotowy zawór klapowy -N316- Zawór wałka rozrządu wydechu 1 -N318- Zawór wałka rozrządu wydechu 2 -N319- Zawór odcinający płyn chłodzący Climatronic -N422- Zawór regulatora ciśnienia oleju -N428- Zawór płynu chłodzącego KP -N488- (od sierpnia 2011) zawór sterujący tłoka dysze chłodzące -N522- (od sierpnia 2011 r.) Pompa diagnostyczna układu paliwowego -V144- (do sierpnia 2011 r.) Silnik regulatora szyby bocznej kierowcy -V147- (do sierpnia 2011 r.) Silnik ze zmiennym kolektorem dolotowym -V183- (do sierpnia 2011 r.) Pompa chłodnicy recyrkulacji spalin -V400- (od sierpnia 2011 r.) |
| 8 | 5 7) 10 5,6,8) 15 10) 20 1-4) 30 9) | Serwoprzekaźnik hamulca -J569-10) Cewka zapłonowa 1 ze stopniem wyjściowym -N70- Cewka zapłonowa 2 ze stopniem wyjściowym -N127- Cewka zapłonowa 3 ze stopniem wyjściowym -N291- Cewka zapłonowa 4 ze stopniem wyjściowym -N292- Cewka zapłonowa 5 ze stopniem wyjściowym -N323-Cewka zapłonowa 6 ze stopniem wyjściowym -N324- Cewka zapłonowa 7 ze stopniem wyjściowym -N325- Cewka zapłonowa 8 ze stopniem wyjściowym -N326- Zawór odcinający płyn chłodzący Climatronic -N422- Pompa chłodnicy recyrkulacji spalin -V400- |
| 8 | 5 5,14) 7,5 11) 10 1,2,4) | Czujnik NOx 2 -G687- Jednostka sterująca czujnika NOx 2 -J881- Przekaźnik serwa hamulca -J569- Nadajnik NOx -G295- Czujnik sadzy -G784- Jednostka sterująca czujnika NOx -J583- Zawór elektromagnetyczny lewego elektrohydraulicznego wspornika silnika -N144-11 ) Zawór elektromagnetyczny prawego elektrohydraulicznego wspornika silnika -N145-11) Przekaźnik pompy powietrza wtórnego -J299-11) Pompa chłodzenia powietrza doładowującego -V188-11) |
| 9 | 5 7) 15 3,4,10) 20 5,6,8) | Do sierpnia 2011: Przekaźnik dodatkowej pompy paliwa -J832- Sonda lambda 1 nagrzewnica za katalizatorem -Z29- Sonda lambda 2 nagrzewnica za katalizatorem -Z30- |
| 9 | 5 | Od sierpnia 2011 r.: Stabilizator napięcia -J532- Jednostka sterująca silnika -J623- |
| 10 | 10 7) 15 1-4) | Do sierpnia 2011: Podgrzewacz sondy lambda -Z19- Podgrzewacz sondy Lambda 2 za katalizatorem -Z28- Podgrzewacz sondy Lambda 1 za katalizatorem -Z29- |
| 10 | 5 11) 10 5,12) 15 1,2,4) | Od sierpnia 2011: Nagrzewnica sondy lambda -Z19- Nagrzewnica sondy lambda 2 za katalizatorem -Z28- Nagrzewnica sondy lambda 1 za katalizatorem -Z29- Jednostka sterująca wspomaganiem układu kierowniczego -J500-11) |
| 11 | 5 | Jednostka sterująca wentylatora chłodnicy -J293- Jednostka sterująca wentylatora chłodnicy 2 -J671- |
| 12 | 5 | Miernik masy powietrza -G70- (do sierpnia 2011 r.) Jednostka sterująca automatycznej skrzyni biegów -J217- Jednostka mechatroniczna skrzyni biegów z podwójnym sprzęgłem -J743- |
| 13 | 5 10) | Do sierpnia 2011 r.: Czujnik poziomu i temperatury oleju silnikowego -G266- |
| 13 | 15 11) | Od sierpnia 2011: Wtryskiwacz 2 na cylinder 1 -N532- Wtryskiwacz 2 na cylinder 2 -N533- Wtryskiwacz 2 na cylinder 3 -N534- Wtryskiwacz 2 na cylinder 4 -N535- Wtryskiwacz 2 na cylinder 5 -N536- Wtryskiwacz 2 na cylinder 6 – N537- |
| 14 | 5 5) 20 1,2,4,11) 30 10) | Cewka zapłonowa 1 ze stopniem wyjściowym -N70- Cewka zapłonowa 2 ze stopniem wyjściowym -N127- Cewka zapłonowa 3 ze stopniem wyjściowym -N291- Cewka zapłonowa 4 ze stopniem wyjściowym -N292- Cewka zapłonowa 5 ze stopniem wyjściowym -N323- Cewka zapłonowa 6 z wyjściem stopień -N324- Cewka zapłonowa 7 ze stopniem wyjściowym -N325- Cewka zapłonowa 8 ze stopniem wyjściowym -N326- Przekaźnik zasilania 2 elementów silnika -J976- (Od sierpnia 2011) Zawór odcinający płyn chłodzący Climatronic -N422- (Od sierpnia 2011 ) Pompa chłodnicy recyrkulacji spalin -V400- (od sierpnia 2011 r.) |
| 15 | 5 20 11) | Przed sierpniem 2011 r.: Nieużywane. Od sierpnia 2011 r.: Jednostka sterująca wspomagania układu kierowniczego -J500- (z wyjątkiem 3,0 l TFSI, od 2015 r.) Podgrzewacz sondy lambda -Z19-, (3,0 l TFSI, od 2015 r.) Nagrzewnica sondy lambda 2 -Z28-, ( 3,0 l TFSI, od 2015 r.) |
| 16 | 15 25 11) | Przed sierpniem 2011 r.: Nieużywane. Od sierpnia 2011 r.: Sterowany parametrycznie termostat płynu chłodzącego silnik -F265- Jednostka sterująca świec żarowych -J179- Przekaźnik pompy powietrza wtórnego -J299- Przekaźnik niskiej mocy cieplnej -J359- Przekaźnik wysokiej mocy cieplnej -J360- Przekaźnik dodatkowego płynu chłodzącego pompa -J496- Przekaźnik pompy powietrza wtórnego 2 -J545- Przekaźnik płynu chłodzącego skrzynię biegów -J696- Zawór elektromagnetyczny sterujący ciśnieniem doładowania -N75- Rezystor grzewczy wentylacji skrzyni korbowej -N79- Elektrozawór pochłaniacza 1 -N80- Zawór wlotu powietrza wtórnego -N112- Zawór elektromagnetyczny lewy elektrohydrauliczny wspornik silnika -N144- Zawór elektromagnetyczny prawego elektrohydraulicznego wspornika silnika -N145- Zawór klapowy obejściowy filtra powietrza -N275- Zawór klapowy kolektora dolotowego -N316- Zawór wlotu powietrza wtórnego 2 -N320- Zawór przełączający chłodnicy recyrkulacji spalin -N345- Zawór regulacji ciśnienia oleju -N428- Zawór płynu chłodzącego głowicę cylindrów -N489- Isp. Element regulatora temperatury silnika -N493- Pompa obiegowa płynu chłodzącego -V50- Pompa chłodzenia powietrza doładowującego -V188- Zawór wentylacji skrzyni korbowej -V546- Jednostka sterująca silnika -J623- |
| 17 | 15 4) 20 | Przed sierpniem 2011 r.: nieużywane. Od sierpnia 2011 r.: nagrzewnica sondy lambda 2 za katalizatorem -Z30- |
| K | 50 9) | Bezpiecznik pompy powietrza wtórnego -S130- |
| K | 60 5) 80 8) | Bezpiecznik płytkowy świec żarowych silnika -S39- |
| L | 50 10) | Bezpiecznik 2 pompy powietrza wtórnego -S284- (tylko RS5) |
| L | 15 9) | Bezpiecznik pompy próżniowej hamulca -S283- (do sierpnia 2011 r.) |
| Przekaźnik | ||
| A | Diesel: Jednostka sterująca świecami żarowymi -J179- 4 i 6-cylindrowe silniki benzynowe: Przekaźnik zasilania elementów silnika -J757- | |
| B | Przekaźnik rozrusznika -J53- (gniazdo 2.2) Przekaźnik rozrusznika 2 -J695- (gniazdo 2.2) | |
| C | 6 i 8-cylindrowe silniki benzynowe: Przekaźnik pompy powietrza wtórnego -J299- | |
| D | Diesel: Przekaźnik zasilania kl. 30 -J317- Benzyna: Przekaźnik zasilania Motronic -J271- | |
| mi | Diesel: Przekaźnik pompy paliwa -J17- Diesel: Dodatkowy przekaźnik pompy paliwa -J832- 4- i 8-cylindrowe silniki benzynowe: Przekaźnik cyrkulacji płynu chłodzącego po wyłączeniu. silnik -J151- 6-cylindrowe silniki benzynowe: Przekaźnik dodatkowej pompy płynu chłodzącego -J496- RS5: Przekaźnik serwa hamulca -J569- Diesel: Przekaźnik obwodu chłodzenia skrzyni biegów -J696- | |
| F | RS5: Przekaźnik pompy powietrza wtórnego 2 -J545- | |
1) Tylko dla pojazdów z 4-cylindrowym silnikiem benzynowym (1,8 l. TFSI)
2) Tylko dla pojazdów z 4-cylindrowym silnikiem benzynowym (2,0 l. TFSI)
3) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (3,2 l. FSI) )
4) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (3,0 l. TFSI)
5) Tylko dla pojazdów z 4-cylindrowym silnikiem wysokoprężnym (2,0 l. TDI)
6) Tylko dla pojazdów z 4-cylindrowym silnikiem wysokoprężnym (2,0 l. TDI – UE 3)
7) Tylko dla pojazdów z 4-cylindrowym silnikiem wysokoprężnym (2,0 l. TDI – generacja 2)
8) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym
9) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (z wyjątkiem RS5 )
10) Tylko dla pojazdów z 8-cylindrowym silnikiem benzynowym (tylko dla RS5)
11) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (3,0 l. TFSI), od roku modelowego 2015
12) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym (3,0l TDI)
13) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym (3,0l TDI BIN 5)
14) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym (3,0l TDI EU 6)
15) Tylko dla pojazdów z 4-cylindrowym silnikiem silnik benzynowy (1,8l TFSI generacji 3)
2) Tylko dla pojazdów z 4-cylindrowym silnikiem benzynowym (2,0 l. TFSI)
3) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (3,2 l. FSI) )
4) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (3,0 l. TFSI)
5) Tylko dla pojazdów z 4-cylindrowym silnikiem wysokoprężnym (2,0 l. TDI)
6) Tylko dla pojazdów z 4-cylindrowym silnikiem wysokoprężnym (2,0 l. TDI – UE 3)
7) Tylko dla pojazdów z 4-cylindrowym silnikiem wysokoprężnym (2,0 l. TDI – generacja 2)
8) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym
9) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (z wyjątkiem RS5 )
10) Tylko dla pojazdów z 8-cylindrowym silnikiem benzynowym (tylko dla RS5)
11) Tylko dla pojazdów z 6-cylindrowym silnikiem benzynowym (3,0 l. TFSI), od roku modelowego 2015
12) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym (3,0l TDI)
13) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym (3,0l TDI BIN 5)
14) Tylko dla pojazdów z 6-cylindrowym silnikiem wysokoprężnym (3,0l TDI EU 6)
15) Tylko dla pojazdów z 4-cylindrowym silnikiem silnik benzynowy (1,8l TFSI generacji 3)
Bezpiecznik zapalniczki samochodowej
Film na temat wymiany bezpiecznika zapalniczki w Audi A5
