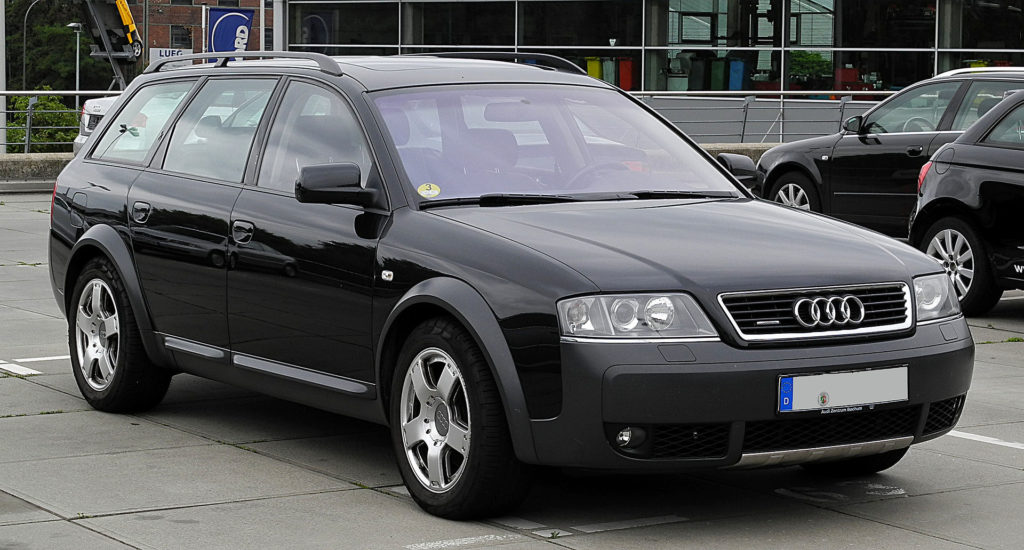

Audi Allroad C5 to terenowy kombi z napędem na wszystkie koła, wykonany na platformie Audi A6. Wypuszczane w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. Następnie model przeszedł aktualizację generacyjną. W naszym materiale prezentujemy bezpieczniki i skrzynki przekaźnikowe Audi Allroad wraz ze schematami i przeznaczeniem ich elementów.
Contents
Lokalizacje
- Puszka montażowa z 3 gniazdami
- Puszka montażowa na 8 gniazd
- Rozdzielnica centralna ze skrzynką przekaźnikową
- Główna skrzynka bezpieczników
- Puszka montażowa na 13 gniazd
- Puszka montażowa w skrzynce rozprężnej
Puszka montażowa z 3 gniazdami
Schemat
Przeznaczenie
| 1 | Przekaźnik mocy cieplnej – J359 Przekaźnik serwa hamulca – J569 |
| 2 | Przekaźnik dodatkowej nagrzewnicy – J8 Przekaźnik izolacji solarnej – J354 |
| 3 | Przekaźnik dużej mocy -J360 |
| A | Nieużywany |
| B | Nieużywany |
| C | Bezpiecznik nagrzewnicy dodatkowej 2 – S143 Bezpiecznik pompy hydraulicznej (wzmacniacz hamulca) – S279 Bezpiecznik pompy paliwa – S81 (RS6 LHD) |
| D | Bezpiecznik nagrzewnicy dodatkowej – S109 Bezpiecznik pompy paliwa – S81 (RS6 RHD ) |
Puszka montażowa na 8 gniazd
Ta skrzynka przekaźników znajduje się za centralną rozdzielnicą. Oto jego schemat.
Opis
| 1 | Przekaźnik elektrozaworów – ABS z ESP – J106 |
| 2 | Przekaźnik wentylatora chłodnicy (2. prędkość) – J101 |
| 3 | Przekaźnik wentylatora chłodnicy – J26 Przekaźnik pompowania płynu chłodzącego po wyłączeniu silnika -J151 |
| 4 | Przekaźnik wyłącznika wentylatora chłodnicy – J138 |
| 5 | Nieużywany |
| 6 | Przekaźnik sprężarki zawieszenia pneumatycznego – J403 (Allroad) |
| 7 | Przekaźnik pompy hydraulicznej – ABS z ESP – J105 |
| 8 | Przekaźnik zaworu odcinającego płyn chłodzący – J541 |
| 14 | Bezpiecznik termiczny regulacji siedzenia kierowcy – S44 (Allroad) |
| 15 | Bezpiecznik złącza 12V – S184 |
| 16 | Bezpiecznik termiczny elektrycznie sterowanych szyb przednich – S37 |
| 17 | Bezpiecznik termiczny tylnych szyb elektrycznych – S43 |
| 18 | Bezpiecznik bloku ABS – S123 |
| 19 | Bezpiecznik wentylatora chłodnicy – S42 |
| 20 | Bezpiecznik modułu sterującego wentylatora chłodnicy – S142 |
| 21 | Termobezpiecznik regulacji fotela kierowcy – S44 Bezpiecznik wentylatora chłodnicy – S42 (Allroad) |
| 22 | Bezpiecznik zawieszenia pneumatycznego – S110 (Allroad) |
| 24 | Bezpiecznik termiczny regulacji siedzenia pasażera – S80 |
Spalony przekaźnik sprężarki zawieszenia pneumatycznego, możliwa przyczyna jego nieprawidłowego działania.
Rozdzielnica centralna
Schemat
Przeznaczenie
| 1 | Przekaźnik klaksonu – J4 |
| 2 | Rozładowanie styku przekaźnika X – J59 |
| 3 | Przekaźnik pompy hydraulicznej zakresu redukcji – J555 (Allroad) |
| 4 | Przekaźnik pompy paliwa – J17 (silniki benzynowe) Przekaźnik świec żarowych – J52 (silniki Diesel) |
| 5 | Przekaźnik wycieraczek i spryskiwaczy – J31 |
| 6 | Przekaźnik wycieraczek i spryskiwaczy – J31 |
| A | Bezpiecznik regulacji kolumny kierownicy – S275 |
| B | Bezpiecznik kurtyny tylnej – S100 |
| C | Bezpiecznik centrali alarmowej II – S181 (taksówka) Bezpiecznik C – S204 (samochody policyjne) Bezpiecznik tylnej pokrywy wyjścia awaryjnego – S195 (pojazdy specjalne) Bezpiecznik wielofunkcyjnej centralki sterującej kierownicą – S326 |
Główna skrzynka bezpieczników
Znajduje się na lewym końcu deski rozdzielczej, pod osłoną ochronną.
Sprawdź opis schematu z tabelą na odwrocie okładki.
Oznaczenie
| Cel bezpieczników | ||
| NIE. | A | Konsument |
| 1 | 5 | Podgrzewacz do dysz, lusterek |
| 2 | 10 | Kierunkowskazy |
| 3 | 5 | Oświetlenie. Przekaźnik czyszczenia reflektorów |
| 4 | 5 | Oświetlenie tablicy rejestracyjnej |
| 5 | 10 | Zestaw wskaźników, ogrzewanie foteli, wtyczka diagnostyczna tempomatu, sterownik stanu żarówek, katalizator, podświetlenie włącznika, wskaźnik biegu, lampka ostrzegawcza poduszki powietrznej, klimatyzacja, ogrzewanie postojowe, roleta tylnej szyby, szyberdach, czujniki pomocy przy parkowaniu |
| 6 | 5 | centralny zamek |
| 7 | 10 | ABS, włącznik świateł stop. Przełącznik pedału sprzęgła |
| 8 | 5 | Telefon |
| 9 | 10 | Podgrzewane lustra |
| 10 | 5 | Automatyczna kontrola zasięgu reflektorów |
| 11 | 10 | Tempomat (pojazdy z automatyczną skrzynią biegów), sterownik skrzyni biegów Multitronic |
| 12 | 10 | System autodiagnostyki |
| 13 | 10 | Światła stopu |
| 14 | 10 | Oświetlenie wewnętrzne, lampki do czytania, alarmy antywłamaniowe, oświetlenie lusterek kosmetycznych, pamięć ustawień foteli |
| 15 | 10 | Tablica przyrządów, klimatyzacja, pamięć położenia siedzeń i lusterek wstecznych, timer ogrzewania postojowego, system nawigacji |
| 16 | 5 | System stabilizacji stabilności pojazdu |
| 17 | 10 | Regulacja wysokości jazdy (zawieszenie pneumatyczne) |
| 18 | 10 | Reflektor świateł drogowych, prawy |
| 19 | 10 | Lewe światło drogowe |
| 20 | 15 | Reflektor świateł mijania prawych, regulator pochylenia reflektorów |
| 21 | 15 | Lewe światło mijania, regulator pochylenia reflektorów |
| 22 | 5 | Prawa obrysowa/światło postojowe |
| 23 | 5 | Lewy obrys/światło postojowe |
| 24 | 25 | Wycieraczka szyby przedniej, pompa spryskiwacza, przekaźnik trybu przerywanego |
| 25 | 30 | Ogrzewanie / wentylator klimatyzacji, ogrzewanie postojowe |
| 26 | 30 | Ogrzewana tylna szyba, recyrkulacja powietrza w kabinie |
| 27 | 15 | Podgrzewana kierownica, wycieraczka tylnej szyby |
| 28 | 20 | Pompa paliwa, pompa pomocnicza do pojazdów z silnikiem Diesla |
| 29 | 30 | Jednostka sterująca silnika. |
| 30 | 20 | Szyberdach |
| 31 | 15 | Światła cofania, tempomat, automatyczna skrzynia biegów, gniazdo diagnostyczne |
| 32 | 20 | Jednostka sterująca silnika |
| 33 | 15 | Bezpiecznik zapalniczki Ci garette |
| 34 | 15 | Jednostka sterująca silnika |
| 35 | 30 | Gniazdo sprzęgu przyczepy |
| 36 | 15 | Światła przeciwmgielne, tylne światło przeciwmgielne |
| 37 | 20 | Telefon, radio |
| 38 | 20 | Lampa w bagażniku, centralny zamek |
| 39 | 15 | Alarm świetlny |
| 40 | 25 | Sygnał dźwiękowy |
| 41 | 25 | ABS, system stabilizacji stabilności |
| 42 | 25 | System stabilizacji stabilności pojazdu |
| 43 | 5 | Terminal radiowy S |
| 44 | 30 | Ogrzewanie siedzeń, ogrzewanie postojowe |
Za zapalniczkę odpowiada bezpiecznik nr 33 na 15A.
Puszka montażowa na 13 gniazd
Schemat
Przeznaczenie
| 1 | Przekaźnik klaksonu – J4 |
| 2 | Przekaźnik podłączenia alternatora – J442 Jednostka sterująca autoalarmem – J85 (taksówka) Przekaźnik klaksonu – J408 (pojazdy policyjne) Przekaźnik alarmu antykradzieżowego, przełączanie świateł – J549 (pojazdy specjalne) |
| 3 | Przekaźnik izolacji akumulatora słonecznego -J309 Jednostka sterująca alarmem antykradzieżowym – J85 (taksówka) Przekaźnik klaksonu – J408 (pojazdy policyjne) Przekaźnik alarmu włamaniowego, sygnalizacja świateł drogowych – J461 (pojazdy specjalne) |
| 4 | Przekaźnik blokady rozrusznika – J207 Przekaźnik blokady rozrusznika i światło cofania – J226 |
| 5 | Przekaźnik sprzęgła magnetycznego – J44 Przekaźnik nagrzewnicy pomocniczej – J8 |
| 6 | Przekaźnik świateł przeciwmgielnych – J5 Przekaźnik pompy paliwa – J17 (silniki TDI) |
| 7 | Wielofunkcyjna jednostka sterująca na kierownicy – J453 |
| 8 | Wielofunkcyjna jednostka sterująca na kierownicy – J453 |
| 9 | Urządzenie sterujące lampą – J123 |
| 10 | Urządzenie sterujące lampą – J123 |
| 11 | Sterownik składanych lusterek – J351 |
| 12 | Sterownik składanych lusterek – J351 |
| 13 | Jednostka sterująca Servotronic – J236 |
| 14 | Bezpiecznik taksometru – S182 Bezpiecznik E – S201 (samochody policyjne) Bezpiecznik przekaźnika pompy hydraulicznej – S279 (Allroad) |
| 15 | Nieużywany |
| 16 | Bezpiecznik alarmu antywłamaniowego – S57 (taksówka) Bezpiecznik B – S202 (samochody policyjne) |
| 17 | Bezpiecznik taksometru i alarmu antywłamaniowego – S183 (taksówka) Bezpiecznik C – S203 (samochody policyjne) Bezpiecznik krótkofalówki – S253 (pojazdy specjalne) Bezpiecznik świateł przeciwmgłowych – S28 (światła do jazdy dziennej – Kanada) |
| 18 | Zainstalowany w dowolnym miejscu Przekaźnik podłączenia generatora – J442 (pojazdy specjalne) Jednostka sterująca alarmem antykradzieżowym II – J430 (taksówka) Przekaźnik alarmu świetlnego – J182 (pojazdy policyjne) Przekaźnik izolacji akumulatora słonecznego -J309 (taksówka) |
Puszka montażowa w skrzynce rozprężnej
Opis
| 1 | Przekaźnik pompy powietrza wtórnego – J299 (RS6) |
| 1a | Przekaźnik wentylatora chłodnicy (Allroad) – J26 |
| 1b | Przekaźnik cyrkulacji płynu chłodzącego po wyłączeniu silnika (Allroad) – J151 Przekaźnik dodatkowej pompy płynu chłodzącego – J496 |
| 2 | Przekaźnik pompy powietrza wtórnego – J299 |
| 3 | Przekaźnik zasilania Motronic – J271 (silniki benzynowe) Przekaźnik bezpośredniego wtrysku oleju napędowego – J322 (silniki Diesla) Przekaźnik układu przeciwblokującego – J64 (automatyczna skrzynia biegów – 01J) |
| 4 | Przekaźnik pompy chłodzenia paliwa – J445 Przekaźnik pompy płynu chłodzącego po wyłączeniu silnika – J151 (RS6) |
| 4a | Nieużywany |
| 5 | Bezpiecznik sterownika silnika – S102 Bezpiecznik elektroniki silnika (Allroad) – S282 |
| 6 | Nieużywane (LHD) Bezpiecznik świec żarowych – S125 ( silniki V6 TDI, V8 TDI) Bezpiecznik świec żarowych – S39 ( silniki 4-cylindrowe) Bezpiecznik wentylatora chłodnicy – S94 (Allroad) |
| 7 | Bezpiecznik świec żarowych – S39 (silniki: V6 TDI, V8 TDI) Bezpiecznik pompy powietrza wtórnego – S130 (silniki benzynowe) Bezpiecznik nagrzewnicy dodatkowej – S62 (pojazdy z kierownicą po prawej stronie) Nieużywany (pojazdy z kierownicą po prawej stronie) |
| 8 | Bezpiecznik nagrzewnicy dodatkowej – S62 (pojazdy z kierownicą po lewej stronie) Nieużywany (pojazdy z kierownicą po lewej stronie) |
| 9 | Bezpiecznik świec żarowych – S125 (silniki: V6 TDI, V8 TDI) Bezpiecznik świec żarowych – S39 (silniki 4-cylindrowe) Bezpiecznik wentylatora chłodnicy – S94 (Allroad) Bezpiecznik pompy płynu chłodzącego – S78 (RS6) Nieużywany (pojazdy z kierownicą po prawej stronie) |
| 10 | Bezpiecznik pompy chłodzenia paliwa – S262 Bezpiecznik -1- (15) – S199 (automatyczna skrzynia biegów 01J) Bezpiecznik modułu sterującego wentylatora chłodnicy – S142 (Allroad) |
Oddzielne bezpieczniki: Pojazdy LHD: – Nagrzewnica pomocnicza – S62 (od 2001 r.) Pojazdy z kierownicą po prawej stronie: – Nagrzewnica pomocnicza – S62 (od 2001 r.) – Bezpiecznik pompy chłodzenia paliwa – S262 – Bezpiecznik -1- (15) – S199 (automatyczna skrzynia biegów) 01J) – Bezpiecznik modułu sterującego wentylatora chłodnicy – S142 (allroad)
