Trzecia generacja Audi A3 oznaczona jest jako 8v. Seria ta została zaprezentowana w 2012 roku. Została wyprodukowana w latach 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i przeszła reystaling. W naszym artykule znajdziesz informacje o lokalizacji skrzynek bezpieczników Audi a3 8v wraz ze schematami i opisem ich przeznaczenia. Podświetl bezpiecznik zapalniczki.
Należy pamiętać, że dane przedstawione w poniższych tabelach dotyczą tylko niektórych wersji modelu i zależą od jego konfiguracji. Sprawdź przyporządkowanie ze swoim na odwrocie osłony ochronnej lub innej dokumentacji technicznej.

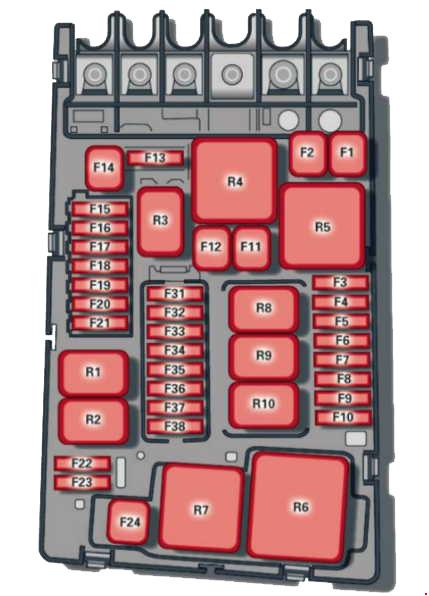

Skrzynka bezpieczników komory silnika
Aby uzyskać dostęp, kliknij uchwyt i porównaj aktualny opis z Twoim na odwrocie pokrywy.
Tabela opisów
| 1 | Moduł sterujący ESC |
| 2 | Moduł sterujący ESC |
| 3 | Moduł sterujący silnika (benzyna / olej napędowy) |
| 4 | Chłodzenie silnika, elementy silnika, przekaźnik cewki nagrzewnicy dodatkowej (1 + 2), przekaźnik pompy paliwa na powietrze wtórne |
| 5 | Elementy silnika, układ zbiornikowy |
| 6 | Czujnik sygnału hamulca |
| 7 | Elementy silników, pompy wodne |
| 8 | Czujnik tlenu |
| 9 | Elementy silnika, drzwi wydechowe, moduł kontroli czasu świecenia, zawór SULEV |
| 10 | Wtryskiwacze paliwa, moduł sterujący paliwem |
| 11 | Grzałka wspomagająca 2 element grzejny |
| 12 | Element grzejny grzałki wspomagającej 3 |
| 13 | Moduł sterujący automatyczną skrzynią biegów |
| 14 | – |
| 15 | Sygnał dźwiękowy |
| 16 | Cewka zapłonowa / elektronika mocy (napęd hybrydowy typu plug-in*) |
| 17 | Moduł sterujący ESC, moduł sterujący silnika |
| 18 | Zacisk 30 (napięcie odniesienia) |
| 19 | Wycieraczki |
| 20 | Sygnał dźwiękowy |
| 21 | – |
| 22 | Diagnostyka terminala 50 |
| 23 | Rozrusznik |
| 24 | Dodatkowy element grzejny 1, wzmacniacz hamulca (hybrydowy *) |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Pompa próżniowa/pompa wodna (napęd hybrydowy typu plug-in*) |
| 32 | Reflektory LED |
| 33 | Pamięć wspomagania hamulców (hybrydowa *) |
| 34 | Wspomaganie hamulców (hybrydowe *) |
| 35 | Przekaźnik (hybryda wtykowa *) |
Skrzynka bezpieczników przedziału pasażerskiego
Aby uzyskać dostęp do schowka, otwórz schowek na rękawiczki, a zobaczysz coś w rodzaju cięgna.

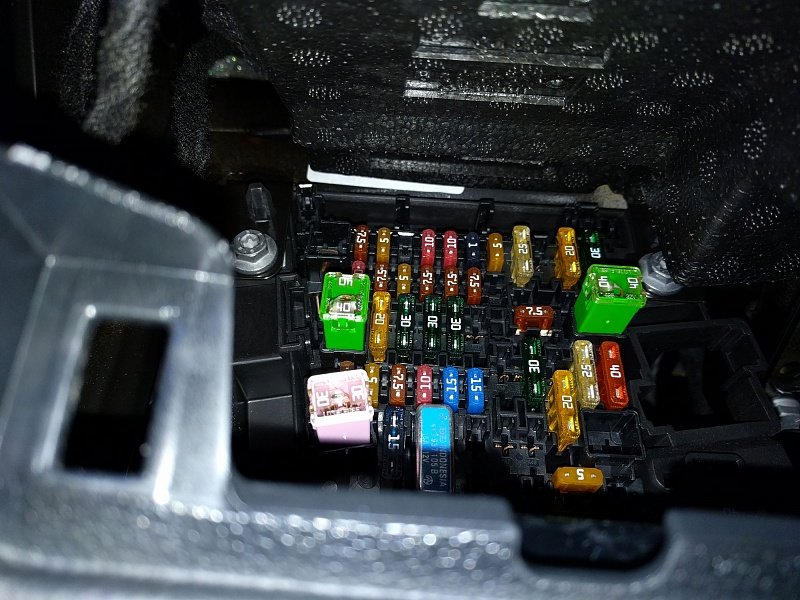

Po zdjęciu pokrywy za pomocą prętów zobaczysz coś podobnego.

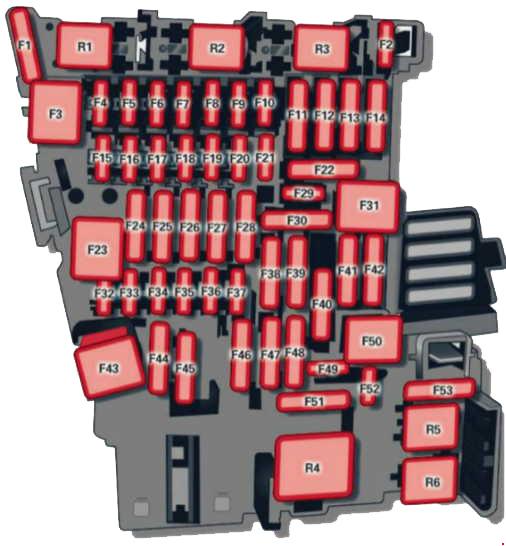

Schemat skrzynki bezpieczników
Przeznaczenie
| 1 | Elementy silnika |
| 2 | Regulacja siedziska |
| 3 | Osłona pompy hydraulicznej (kabriolet) |
| 4 | Panel sterowania MMI, komponenty MMI |
| 5 | Wejście |
| 6 | Selektor (automatyczna skrzynia biegów) |
| 7 | Sterowanie klimatem / ogrzewaniem, autonomiczne ogrzewanie, przekaźnik odmgławiacza tylnej szyby |
| 8 | Diagnostyka, elektromechaniczny włącznik hamulca postojowego, włącznik świateł, czujnik deszczu i światła, moduł komunikacyjny z oświetleniem wnętrza (napęd hybrydowy*) alarm |
| 9 | Moduł przełącznika kolumny kierownicy |
| 10 | wyświetlacz |
| 11 | Paski napinające po stronie kierowcy |
| 12 | Obszar MMI |
| 13 | Moduł sterujący adaptera amortyzatorów / wtyczka serwisowa (napęd hybrydowy typu plug-in *) |
| 14 | Wentylator klimatyzatora |
| 15 | Elektroniczna blokada kolumny kierownicy |
| 16 | Obszar MMI |
| 17 | Zestaw wskaźników |
| 18 | Tylna kamera |
| 19 | Moduł sterujący systemem Key Key, system zbiornika |
| 20 | Dodatkowy układ |
| 21 | – |
| 22 | – |
| 23 | Oświetlenie zewnętrzne, podgrzewane dysze płynu do spryskiwaczy |
| 24 | Panoramiczny dach / górny moduł sterujący zespołem napędowym, górny zatrzask zespołu napędowego (kabriolet) |
| 25 | Drzwi / drzwi kierowcy (np. elektrycznie sterowane szyby) |
| 26 | Ogrzewanie siedzenia |
| 27 | Dźwięk wzmacniacza |
| 28 | Moduł sterujący napędem elektrycznym, elektronika (kabriolet) |
| 29 | Oświetlenie wewnętrzne |
| 30 | – |
| 31 | Oświetlenie zewnętrzne |
| 32 | Systemy wspomagające kierowcę |
| 33 | Poduszka powietrzna |
| 34 | Podświetlenie przycisków, cewki przekaźnika ogrzewania górnej kabiny (kabriolet) i przekaźnika gniazda, dźwięk wnętrza, przełącznik biegu wstecznego, czujnik temperatury |
| 35 | Oświetlenie funkcjonalne, diagnostyka, asystent świateł drogowych, czujnik jakości powietrza, samościemniające się lusterko wsteczne |
| 36 | Światło skrętu w prawo/prawe światło LED |
| 37 | Lewe światło doświetlające zakręty/lewe światło drogowe |
| 38 | Akumulator wysokiego napięcia (hybryda typu plug-in*) |
| 39 | Drzwi boczne/drzwi pasażera z przodu (np. elektrycznie sterowane szyby) |
| 40 | Gniazda |
| 41 | Napinacz pasa bezpieczeństwa pasażera z przodu |
| 42 | Centralny zamek, spryskiwacz |
| 43 | Latarnie, oświetlenie |
| 44 | Napęd na cztery koła |
| 45 | – |
| 46 | – |
| 47 | Wycieraczka tylnej szyby |
| 48 | Zewnętrzny wzmacniacz szumów (napęd hybrydowy typu Plug-in *) |
| 49 | Rozrusznik, czujnik sprzęgła, cewka przekaźnika reflektorów, akumulator wysokiego napięcia (hybrydowy *) |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | Ogrzewana tylna szyba |
