Audi A3 drugiej serii 2G (oznaczenie 8P) produkowane było w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013. Wersje sportowe oznaczono jako S3. W naszym artykule znajdziesz wszystkie informacje na temat bezpieczników i przekaźników do samochodu Audi A3 8P wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
W tym modelu znajdują się 4 główne skrzynki bezpiecznikowe:
- Skrzynka przekaźników pod maską Audi a3 8p;
- Centralna skrzynka bezpieczników pod maską;
- Skrzynka bezpieczników w kabinie pasażerskiej Audi A3;
- Skrzynka bezpieczników akumulatora.
Contents
Komora silnika
Skrzynka przekaźników
Element ten jest typowy dla Audi A3 z silnikami diesla i znajduje się w skrzynce rozprężnej.
Opis
- Zapasowy;
- Przekaźnik sterujący świecami żarowymi;
- Zapasowy;
- Zapasowy;
- Przekaźnik wylotu powietrza;
- Przekaźnik pompy płynu chłodzącego.
Skrzynka bezpiecznikowa

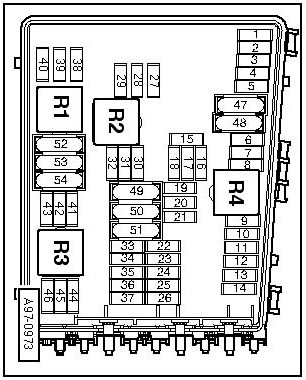

Typ 1
Dekodowanie skrzynek bezpieczników i przekaźników nie pokrywa się ze wszystkimi audi a3 i zależy od roku produkcji i posiadanego wyposażenia. Sprawdź aktualny opis odwołując się do schematów znajdujących się na naklejkach z tyłu okładki.
Przeznaczenie
Typ 1
| 1 | Przekaźnik głównych obwodów zapłonowych |
| 2 | Przekaźnik pompy płynu chłodzącego (AXX / B HZ / BMJ / B PY / B UB / BWA) |
| 3 | – |
| 4 | Przekaźnik pompy paliwa (BMJ/BUB) |
| F1 | (30A) Układ przeciwblokujący (ABS) |
| F2 | (30A) Układ przeciwblokujący (ABS) |
| F3 | (20A) ^ 2007: Wielofunkcyjny moduł sterujący 2 |
| F4 | (5A) Wielofunkcyjny moduł sterujący 1 |
| F5 | (15A) Róg |
| F6 | (15A) Sterowanie silnikiem |
| F7 | – |
| F8 | – |
| F9 | (10A) Zarządzanie silnikiem |
| F10 | (10A) Zarządzanie silnikiem |
| F11 | (10A) Zarządzanie silnikiem |
| F12 | (10A) Zarządzanie silnikiem |
| F13 | (15A) Układ sterowania skrzynią biegów (automatyczna skrzynia biegów) (manualna skrzynia biegów (DSG) |
| F14 | – |
| F15 | (10A) Silnik pompy płynu chłodzącego |
| F 16 | (5A) Moduł sterujący kolumny kierownicy |
| F17 | (5A) Tablica przyrządów |
| F18 | (30A) System audio |
| F19 | (15D/25A) System audio, system nawigacji |
| F20 | (5A) System nawigacji, telefon |
| F21 | – |
| F22 | – |
| F23 | (5A/10A) Zarządzanie silnikiem |
| F24 | (5A) Jednostka diagnostyczna |
| F25 | – |
| F26 | – |
| F27 | (5A) Zawór sterujący wydechem (BHZ) |
| F28 | (25A) Sterowanie silnikiem |
| F29 | (5A) Przekaźnik pompy płynu chłodzącego, przekaźnik pompy powietrza wylotowego |
| F30 | (20A) Nagrzewnica pomocnicza |
| F31 | (30A) Wycieraczka szyby przedniej |
| F32 | – |
| F33 | – |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Moduł sterujący silnika wentylatora chłodzącego, system zarządzania silnikiem |
| F39 | (5A) Włącznik świateł stop (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła |
| F40 | (20A) Zarządzanie silnikiem |
| F41 | – |
| F42 | (5A) Zarządzanie silnikiem |
| F43 | (30A) Zarządzanie silnikiem |
| F44 | – |
| F45 | – |
| F46 | – |
| F47 | (30A / 40A) Wielofunkcyjny moduł sterujący 1 |
| F48 | (30A / 40A) Wielofunkcyjny moduł sterujący 1 |
| F49 | (40A) ^ 2007: Skrzynka bezpieczników/przekaźników tablicy przyrządów, przekaźnik wielofunkcyjnej jednostki sterującej 2 |
| F50 | – |
| F51 | (40A) Zarządzanie silnikiem |
| F52 | (40A50A) ^ 2007: Skrzynka bezpieczników / przekaźników tablicy przyrządów, przekaźnik obwodu pomocniczego, wielofunkcyjna jednostka sterująca 1. |
| F53 | (50A) ^ 2007: Elektrycznie sterowane fotele, skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| F54 | – |
Typ 2
| 1 | Przekaźnik 2 głównych obwodów zapłonowych |
| 2 | Przekaźnik rozrusznika |
| 3 | Przekaźnik pompy paliwa-1.6 (BGU) / 3.2 (BDB) |
| 4 | Przekaźnik 1 głównych obwodów zapłonowych |
| F1 | (30A) Układ przeciwblokujący (ABS) |
| F2 | (30A) Układ przeciwblokujący (ABS) |
| F3 | (20A) Wielofunkcyjny moduł sterujący2 |
| F4 | (5A) Wielofunkcyjny moduł sterujący 1 – z wyjątkiem 3.2 (BDB) |
| F5 | (20A) Róg |
| F6 | (5A / 20A / 30A) Układ sterowania silnikiem – benzyna |
| F7 | (5A) Włącznik świateł stopu (czujnik położenia pedału hamulca) |
| F8 | (10A) Moduł sterujący silnika wentylatora chłodzącego, system zarządzania silnikiem |
| F9 | (10A) Zarządzanie silnikiem |
| F10 | (10A) Zarządzanie silnikiem |
| F11 | (25A) Układ sterowania silnikiem – benzyna |
| F12 | (15A) Sterowanie silnikiem |
| F13 | (20A) Automatyczna skrzynia biegów |
| F14 | |
| F15 | (40A) Rozrusznik |
| F 16 | (15A) Moduł sterujący kolumny kierownicy |
| F17 | (10A) Tablica przyrządów |
| F18 | (30A) System audio |
| F19 | (15A) System audio, system nawigacji |
| F20 | (5A) Telefon |
| F21 | (10A) System nawigacji |
| F22 | |
| F23 | |
| F24 | (10A) Moduł diagnostyczny, wyłącznik zapłonu |
| F25 | |
| F26 | (5A) Układ zarządzania silnikiem – Diesel |
| F27 | (10A) Nagrzewnica wentylacji skrzyni korbowej |
| F28 | (20A) Automatyczna skrzynia biegów |
| F29 | (10A / 20A) Zarządzanie silnikiem |
| F30 | (20A) Nagrzewnica pomocnicza |
| F31 | (25A) Wycieraczka szyby przedniej |
| F32 | (10A) Zarządzanie silnikiem |
| F33 | (15A) Pompa wspomagająca paliwo |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Sterowanie zasięgiem reflektorów |
| F39 | (5A) Czujnik temperatury oleju silnikowego, zestaw wskaźników |
| F40 | (30A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej 1 |
| F41 | – |
| F42 | (5A) Układ sterowania silnikiem – benzyna |
| F43 | (20A) Pompa podciśnieniowa serwa hamulca |
| F44 | System zarządzania silnikiem – Diesel |
| F45 | (10A / 15A) Zarządzanie silnikiem |
| F46 | (10A) Zarządzanie silnikiem |
| F47 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F48 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F49 | (30A) Przekaźnik wielofunkcyjnego modułu sterującego 2 |
| F50 | – |
| F51 | (40A) Układ sterowania silnikiem – benzyna |
| F52 | (50A) Wielofunkcyjny moduł sterujący 1 |
| F53 | (50A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej 1 (F32-F37) – z wyjątkiem 3.2 (BDB) |
| F54 | (50A) Moduł sterujący silnika wentylatora chłodzącego |
Typ 3
| 1 | Przekaźnik 2 głównych obwodów zapłonowych |
| 2 | Przekaźnik rozrusznika |
| 3 | Przekaźnik pompy paliwa (BDB/BGU/BMJ) |
| 4 | Przekaźnik 1 głównych obwodów zapłonowych |
| F1 | (30A) Układ przeciwblokujący (ABS) |
| F2 | (30A) Układ przeciwblokujący (ABS) |
| F3 | (20A) Wielofunkcyjny moduł sterujący 2 |
| F4 | (5A) Wielofunkcyjny moduł sterujący 1 (z wyjątkiem BDB / BMJ) |
| F5 | (20A) Róg |
| F6 | (15A / 20A / 30A) Zarządzanie silnikiem |
| F7 | (5A) Włącznik świateł stop (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła |
| F8 | (10A) Moduł sterujący silnika wentylatora chłodzącego, system zarządzania silnikiem |
| F9 | (10A) Silnik pompy płynu chłodzącego (jeśli jest na wyposażeniu), układ zarządzania silnikiem |
| F10 | (10A) Zarządzanie silnikiem |
| F11 | (25A) Układ sterowania silnikiem benzyna) |
| F12 | (15A) Sterowanie silnikiem |
| F13 | (20A) Układ sterowania skrzynią biegów (automatyczna skrzynia biegów) (manualna skrzynia biegów (DSG) |
| F14 | – |
| F15 | (40A) Rozrusznik |
| F 16 | (15A) Moduł sterujący kolumny kierownicy |
| F17 | (10A) Tablica przyrządów |
| F18 | (30A) System audio |
| F19 | (15A) System audio, system nawigacji |
| F20 | (5A) Telefon |
| F21 | (10A) System nawigacji |
| F22 | – |
| F23 | – |
| F24 | (10A) Jednostka diagnostyczna |
| F25 | – |
| F26 | (5A/10A) Zarządzanie silnikiem |
| F27 | (5A / 10A) Nagrzewnica wentylacji skrzyni korbowej |
| F28 | (20A) Automatyczna skrzynia biegów |
| F29 | (10A20A) Zarządzanie silnikiem |
| F30 | (20A) Nagrzewnica pomocnicza |
| F31 | (30A) Wycieraczka szyby przedniej |
| F32 | (10A) Zarządzanie silnikiem |
| F33 | (15A) Sterowanie silnikiem |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Sterowanie zasięgiem reflektorów |
| F39 | (5A) Czujnik stanu oleju silnikowego |
| F40 | (20 / 30A) Bezpieczniki w desce rozdzielczej / skrzynka przekaźników 1 (F1-F11 / F29-F31) (z wyjątkiem BDB / BMJ) |
| F41 | (10A) Zarządzanie silnikiem |
| F42 | (5AL0A) Zarządzanie silnikiem |
| F43 | (20A) Pompa podciśnieniowa serwa hamulca (jeśli jest na wyposażeniu) |
| F44 | (10A) Zarządzanie silnikiem |
| F45 | (10A / 15A) Zarządzanie silnikiem |
| F46 | (10A) Zarządzanie silnikiem |
| F47 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F48 | (40A) Wielofunkcyjny moduł sterujący 1 |
| F49 | (30A) Bezpieczniki / skrzynka przekaźników w desce rozdzielczej 1 (F1-F11 / F29-F31) – (BDB / BMJ), przekaźnik wielofunkcyjnej jednostki sterującej 2 |
| F50 | – |
| F51 | (40A) Zarządzanie silnikiem |
| F52 | (50A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej, przekaźnik obwodu pomocniczego, wielofunkcyjny moduł sterujący 1. |
| F53 | (50A) Bezpieczniki w desce rozdzielczej / skrzynka przekaźników 1 (F32-F37) – (BDB / BMJ) |
| F54 | (50A) Moduł sterujący silnika wentylatora chłodzącego |

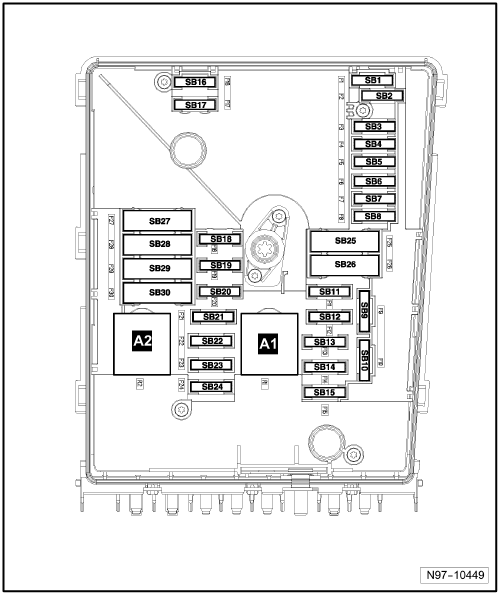

Typ 2
Opis
| 1 | Przekaźnik głównych obwodów zapłonowych |
| 2 | Przekaźnik pompy BSE |
| F1 | (20A) ^ 2007: Wielofunkcyjna jednostka sterująca2 |
| F2 | (5A) Moduł sterujący kolumny kierownicy |
| F3 | (5A) Wielofunkcyjny moduł sterujący 1 |
| F4 | (30A) Układ przeciwblokujący (ABS) |
| F5 | (15A) Układ sterowania skrzynią biegów (automatyczna skrzynia biegów) (manualna skrzynia biegów (DSG) |
| F6 | (5A) Moduł sterujący zestawu wskaźników |
| F7 | – |
| F8 | (15D/25A) System audio, system nawigacji |
| F9 | (5A) System nawigacji, telefon |
| F10 | (5A/10A) Zarządzanie silnikiem |
| F11 | (20A) Dodatkowa grzałka |
| F12 | (5A) Jednostka diagnostyczna |
| F13 | (25A / 30A) Zarządzanie silnikiem |
| F14 | (20A) Zarządzanie silnikiem |
| F15 | (5A / 10A / 15A) Zarządzanie silnikiem |
| F 16 | (30A) Układ przeciwblokujący (ABS) |
| F17 | (15A) Róg |
| F18 | (30A) System audio |
| F19 | (30A) Wycieraczka szyby przedniej |
| F20 | (20А) Zawór sterujący regulatora ciśnienia paliwa (BPT / BPU / BYT) |
| F21 | (10A / 15A) Zarządzanie silnikiem |
| F22 | (5A) Włącznik świateł stop (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła |
| F23 | (5A / 10A / 15A) Przekaźnik pompy płynu chłodzącego, system zarządzania silnikiem |
| F24 | (10A) Moduł sterujący silnika wentylatora chłodzącego (niektóre modele), system zarządzania silnikiem |
| F25 | (30A / 40A) Wielofunkcyjna jednostka sterująca 1 |
| F26 | (30A / 40A) Wielofunkcyjna jednostka sterująca 1 |
| F27 | (40A) Pompa układu powietrza wywiewanego (BSE). |
| F28 | (40A) ^ 2007: Skrzynka bezpieczników / przekaźników tablicy przyrządów, przekaźnik 2, wielofunkcyjny moduł sterujący |
| F29 | (50A) ^ 2007: Elektrycznie sterowane fotele, skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| F30 | (40A50A) ^ 2007: Skrzynka bezpieczników / przekaźników tablicy rozdzielczej 1, przekaźnik obwodu pomocniczego, wielofunkcyjna jednostka sterująca 1. |
Skrzynka bezpieczników przedziału pasażerskiego

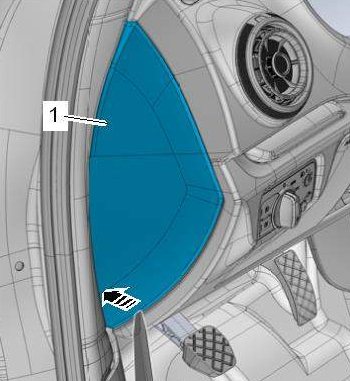

Znajduje się po lewej stronie deski rozdzielczej, za osłoną ochronną.

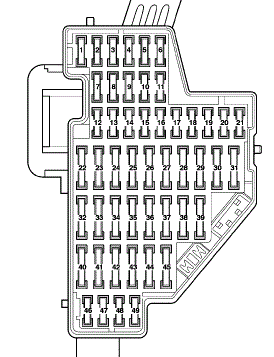

schemat tej skrzynki z bezpiecznikami
Przeznaczenie
| F1 | (10A) Złącze diagnostyczne, układ sterowania silnikiem, sterowanie zasięgiem reflektorów, włącznik świateł, moduł sterujący przyczepy |
| F2 | (10A) Układ sterowania automatyczną skrzynią biegów, ręczna skrzynia biegów (DSG), układ ABS, włącznik świateł stop (czujnik położenia pedału hamulca), jednostka diagnostyczna, system zarządzania silnikiem, elektroniczna jednostka sterująca napędu na 4 koła, wspomaganie kierownicy |
| F3 | (5A) Poduszka powietrzna |
| F4 | (5A) Czujnik stanu oleju silnikowego, system zdalnego sterowania bramą garażową, wewnętrzne lusterko wsteczne, system nawigacji, podgrzewacze siedzeń, system ogrzewania/klimatyzacji, sterownik/sterownik systemu parkowania, światła cofania (z manualną skrzynią biegów), wyłącznik główny TCS/ESP , sterownik wykrywania zajętości siedzeń, system monitorowania ciśnienia w oponach, podgrzewacze dysz spryskiwaczy |
| F5 | (5A) Moduł sterujący reflektorów ksenonowych (lewy) |
| F6 | (5A) Moduł sterujący reflektorów ksenonowych (prawy) |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | (10A) Moduł kontroli drzwi (kierowca), moduł kontroli drzwi (pasażer) |
| F13 | (10A) Moduł sterujący drzwiami (tylny lewy), moduł sterujący drzwiami (tylny prawy), wielofunkcyjny moduł sterujący 2 |
| F14 | (10A) Układ sterowania automatyczną skrzynią biegów, ręczną skrzynią biegów (DSG), układ ABS (niektóre modele), moduł kontroli parkowania |
| F15 | (10A) Lampy wewnętrzne |
| F 16 | (10A) Czujnik deszczu / nasłonecznienia, odbiornik zdalnego sterowania ogrzewaniem postojowym, gniazdo diagnostyczne ogrzewania / klimatyzacji |
| F17 | (5A) System antykradzieżowy |
| F18 | – |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | (40) Nagrzewnica/klimatyzator |
| F23 | (30A) Silnik podnośnika szyby drzwi kierowcy |
| F24 | (20A) Zapalniczka samochodowa |
| F25 | (30A) Ogrzewana tylna szyba |
| F26 | (20A) Złącze ładowania |
| F27 | (15A) Moduł sterujący pompy paliwa (jeśli jest na wyposażeniu), przekaźnik pompy paliwa (jeśli jest na wyposażeniu), przekaźnik rozruchu (układ paliwowy) (jeśli jest na wyposażeniu) |
| F28 | (30A) Silnik podnośnika szyby (tylny lewy), silnik podnośnika szyby (tylny prawy) |
| F29 | – |
| F30 | (20A) Automatyczna skrzynia biegów |
| F31 | (20A) Pompa podciśnieniowa serwa hamulca (jeśli jest na wyposażeniu) |
| F32 | (30A) Spryskiwacze reflektorów |
| F33 | (20A) Łukasz |
| F34 | (20A) Podgrzewane siedzenia |
| F35 | – |
| F36 | (10A) Fotele elektryczne |
| F37 | (20A) Klimatyzacja, podgrzewacze siedzeń |
| F38 | (30A) Silnik podnośnika szyby drzwi pasażera |
| F39 | – |
| F40 | (40) Nagrzewnica/klimatyzator |
| F41 | (15A) Spryskiwacz tylnej szyby |
| F42 | (15A) Pompa spryskiwacza szyby przedniej/tylnej |
| F43 | (20A) Wielofunkcyjny moduł sterujący 2 |
| F44 | (20A) Moduł sterujący przyczepy |
| F45 | (15A / 20A) Moduł sterujący przyczepy |
| F46 | (10A) Gniazdo przyczepy |
| F47 | (5A) Złącze telefoniczne |
| F48 | (10A) Pojazd szkoleniowy |
| F49 | (5A) Pojazdy serwisowe, pojazd szkoleniowy |
Za zapalniczkę odpowiada bezpiecznik nr 24 przy 20A.
Bezpieczniki akumulatora
Istnieją również 2 warianty wykonania.
Typ 1
| F1 | (150A / 200A) Generator |
| F2 | (80A) Wspomaganie kierownicy |
| F3 | (80A) Silnik wentylatora chłodzącego |
| F4 | (80A) Bezpieczniki w desce rozdzielczej/skrzynka przekaźników 1, bezpieczniki w desce rozdzielczej/skrzynka przekaźników 2 ^ 2) – BDB |
| F5 | (100A) Dodatkowa grzałka |
| F6 | (50A) Bezpieczniki/skrzynka przekaźników w desce rozdzielczej 1 (F12-F17 / F44-F45) -3,2 (BDB) |
| F7 | – |
Typ 2
| F1 | (150A / 200A) Generator |
| F2 | (80A) Wspomaganie kierownicy |
| F3 | (50A) Moduł sterujący silnika wentylatora chłodzącego |
| F4 | (80A) ^ 10/05 Skrzynka bezpieczników / przekaźników w desce rozdzielczej |
| F5 | (80A) 11 / 05-07: Skrzynka bezpieczników / przekaźników w desce rozdzielczej |
| F6 | – |
| F7 | (50A / 80A) Pojazdy serwisowe |
Dodatkowe informacje
Przykładowy film z lokalizacją bezpieczników w Audi A3 8p.
