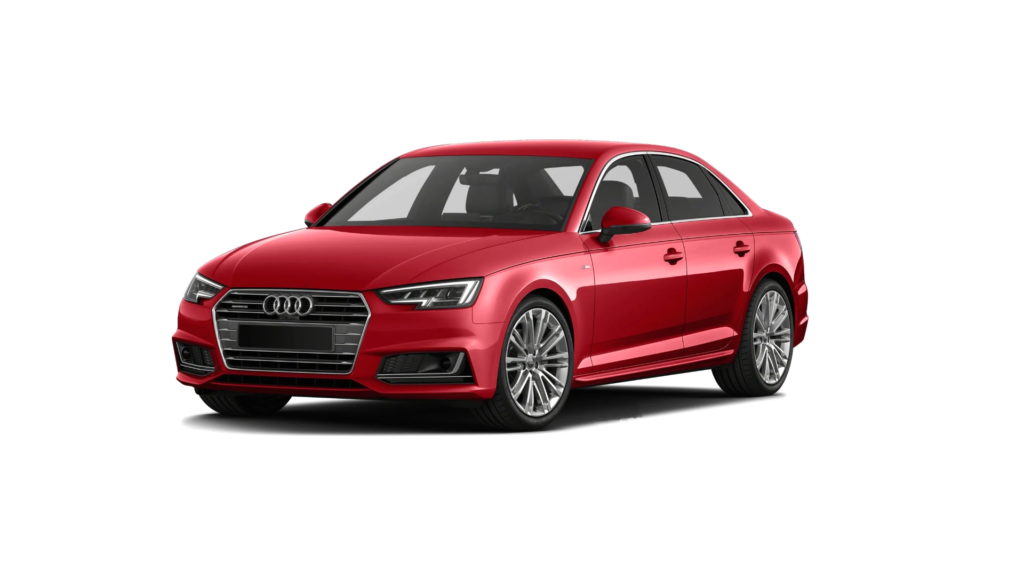

Audi A4 B9 produkowane było w latach 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 i 2024 pod oznaczeniami B9 i 8W. W tym czasie Model został odnowiony. W tym artykule znajdziesz opis bezpieczników i przekaźników Audi A4 B9 wraz ze schematami, ich lokalizacje oraz zdjęcia przykładów realizacji. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może wystąpić od działania i zależy od roku produkcji, użycia i działania dostarczającego Twoje Audi A4 B9.
Contents
Przedział lotniczy
Skrzynka bezpieczników i przekaźników
Wewnątrz bezpieczników i przekaźników znajduje się po lewej stronie, pod deską rozdzielczą.
Z kierownicą po lewej stronie
Schemat
Z kierownicą po prawej stronie
Schemat
Opis
| Panel A (brązowy) | |
| 1 | Ogrzewanie katalizatora |
| 2 | Elementy silnika |
| 3 | Drzwi wydechowe, paliwa, wlot powietrza, ogrzewanie silnika |
| 4 | Pompa próżniowa, pompa wody, czujnik NOx, czujnik stały, czujnik biodiesla, drzwiczki wydechowe |
| 5 | Czujnik światła światła |
| 6 | Zawory silnika, regulacja wału napędowego |
| 7 | Podgrzewane czujniki, czujnik masowego odprowadzania powietrza, pompa wody |
| 8 | Pompa wodna, pompa wylotowa, zawór regulatora ciśnienia, zawór ciśnienia, zawieszenie silnika |
| 9 | Pompa wodna, przekaźnik silnika, rozrusznik-alternator 48 V, pompa wodna 48 V |
| 10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| 11 | Czujnik położenia, alternator rozrusznika 48 V, pompa wodna, alternator rozrusznika 12 V |
| 12 | Zawory silnika, zawieszenie silnika |
| 13 | Chłodzenie silnika |
| 14 | Wtryskiwacze paliwa, moduł sterujący układu napędowego |
| 15 | Cewki zapłonowe, podgrzewane czujniki tlenu |
| 16 | Pompa paliwowa |
| Panel B (czerwony) | |
| 1 | System antywłamaniowy |
| 2 | Moduł sterujący układu napędowego |
| 3 | Elektronika przedniego lewego fotela, podparcie lędźwiowe, fotel masujący |
| 4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| 5 | Sygnał |
| 6 | Hamulec postojowy |
| 7 | Interfejs diagnostyczny (moduł sterujący bramką) |
| 8 | Moduł sterujący elektroniką dachową |
| 9 | Moduł sterowania połączeniami alarmowymi i komunikacją |
| 10 | Moduł sterujący poduszką powietrzną |
| 11 | Elektroniczna kontrola stabilności (ESC), układ przeciwblokujący (ABS) |
| 12 | Złącze diagnostyczne, czujnik światła/deszczu |
| 13 | System kontroli klimatu |
| 14 | Sterownik prawych przednich drzwi |
| 15 | Sprężarka klimatyzacji |
| 16 | Zbiornik układu hamulcowego |
| Panel C (czarny) | |
| 1 | Podgrzewane przednie siedzenia |
| 2 | Wycieraczki |
| 3 | Elektronika lewego reflektora |
| 4 | Panoramiczny szklany dach/dach przesuwno-uchylny |
| 5 | Sterownik lewych przednich drzwi |
| 6 | Gniazdo 12 V, zapalniczka |
| 7 | Sterownik prawych tylnych drzwi, prawy regulator szyby tylnej |
| 8 | Moduł sterujący napędu na wszystkie koła (AWD). |
| 9 | Elektronika prawego reflektora |
| 10 | Moduł sterujący spryskiwacza szyby przedniej/spryskiwaczy reflektorów |
| 11 | Moduł sterujący lewych tylnych drzwi, lewe tylne okno elektryczne |
| 12 | Autonomiczny grzejnik |
Bezpiecznik nr 6 odpowiada za działanie zapalniczki.
| Panel D (czarny) | |
| 1 | Elektronika przednich foteli, wentylacja foteli, lusterko wsteczne, panel sterowania klimatyzacją tylną, podgrzewana przednia szyba, złącze diagnostyczne |
| 2 | Interfejs diagnostyczny, pokładowy moduł sterujący siecią |
| 3 | Generator dźwięku |
| 4 | Czujnik położenia sprzęgła |
| 5 | Uruchomienie silnika, wyłączenie awaryjne |
| 6 | Złącze diagnostyczne, antena informacji o ruchu drogowym (TMC) |
| 7 | Połączenie USB |
| 8 | Otwieracz drzwi garażowych |
| 9 | Adaptacyjny tempomat Audi, adaptacyjna kontrola odległości |
| 11 | Przednia kamera |
| 12 | Prawy reflektor |
| 13 | Lewy reflektor |
| 14 | Chłodnica płynu skrzyni biegów / Wycieraczka tylnej szyby |
| 15 | System alarmowy i głośnomówiący |
| Panel E (czerwony) | |
| 1 | Cewki zapłonowe |
| 2 | Sprężarka klimatyzacji |
| 5 | Lewy reflektor |
| 6 | Automatyczna skrzynia |
| 7 | Panel |
| 8 | Wentylator klimatyzacji |
| 9 | Prawy reflektor |
| 10 | Dynamiczne sterowanie |
| 11 | Uruchomienie silnika |
Skrzynka bezpiecznikowa
Kolejna skrzynka bezpieczników jest zainstalowana na lewym końcu deski rozdzielczej, po lewej stronie.
Schemat
Przeznaczenie
- Wygodny moduł kontroli dostępu i autoryzacji uruchamiania (NFC)
- Telefon Audi, złącze USB
- Wyświetlacz Head-up
- Interfejs muzyczny Audi, złącze USB
- Przedni panel sterowania klimatyzacją
- Blokada kolumny kierownicy
- Centralny wyświetlacz
- Tablica przyrządów
- Regulacja głośności, jednostka informacyjno-rozrywkowa
- Włącznik światła, moduł przełączający
- Elektronika kolumny kierownicy
- Czujnik cząstek stałych w układzie klimatyzacji
- System informacyjno-rozrywkowy
- Podgrzewana kierownica, elektroniczna kolumna kierownicy
Bagażnik
Skrzynka bezpieczników znajduje się w bagażniku po lewej stronie, za tapicerką.
Schemat
Oznaczenie
| Panel A (czarny) | |
| 2 | Ogrzewana przednia szyba |
| 3 | Ogrzewana przednia szyba |
| 5 | Kontrola zawieszenia |
| 6 | Automatyczna skrzynia |
| 7 | Ogrzewana tylna szyba |
| 8 | Ogrzewanie tylnych siedzeń |
| 9 | Lewe tylne światła |
| 10 | Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie kierowcy |
| 11 | Zamek pokrywy bagażnika, zamek klapki wlewu paliwa, sterownik systemu komfortu |
| 12 | Pokrywa bagażnika |
| Panel B (czerwony) | |
| 6 | Przerwa w zasilaniu akumulatora / Sprężarka elektryczna |
| Panel C (brązowy) | |
| 1 | Antena zewnętrzna |
| 2 | Budka telefoniczna Audi |
| 3 | Elektronika prawego przedniego siedzenia, podparcie lędźwiowe, fotel z masażem |
| 4 | Pomoc boczna |
| 6 | System monitorowania ciśnienia opon |
| 7 | Wygodny moduł kontroli dostępu i autoryzacji uruchamiania (NFC) |
| 8 | Dodatkowe ogrzewanie, moduł zbiornika |
| 10 | Tuner telewizyjny, moduł wymiany danych i sterowania telematycznego |
| 11 | Moduł sterujący akumulatora pomocniczego |
| 12 | Otwieracz drzwi garażowych |
| 13 | Kamera cofania, kamery peryferyjne |
| 14 | Prawe tylne światło |
| 16 | Poduszka powietrzna, moduł zabezpieczający napinacza pasa bezpieczeństwa pasażerów z przodu |
| Panel E (czerwony) | |
| 3 | Oczyszczanie spalin (Adblue) |
| 5 | Prawe światło przyczepy |
| 7 | Hak holowniczy |
| 8 | Lewe światło przyczepy |
| 9 | Gniazdo przyczepne |
| 10 | Moduł awaryjny na wszystkie koła, sportowy mechanizm różnicowy |
| 11 | Oczyszczanie spalin (Adblue) |
