W 2010 roku doszło do powstania generacji Audi A8 . Seria została oznaczona jako D4/4H . W rozszerzonej serii konstrukcji A8 pozostała podstawowa, niezmieniona. Wydane w latach 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Opis bezpieczników Audi A8 D4 został przedstawiony w naszym materiale w formie tabeli.
Contents
Lokalizacje
- Rozgałęźnik elektryczny w komorze rozprężnej. Zamontowane w nim bezpieczniki dostarczają sterowniki do sterownika chłodnicy. Rozgałęźnik jest bezpośrednio uszkodzony.
- Skrzynka bezpieczników po prawej stronie przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie „SC”. Klient może mieć dostęp do tych zabezpieczeń po stronie bocznej na panelu przednim.
- Skrzynka bezpieczników/przekaźników i koncentrator magistrali CAN w bagażniku po prawej stronie. Zainstalowane w nim bezpieczniki są wskazane na schemacie „SF”. Klient może mieć dostęp do tych bezpieczników po wyjęciu schowka z tyłu, po prawej stronie bagażnika.
- Główny bezpieczników na dodatnim zacisku obciążającym. Z tą skrzynką bezpiecznikową podłączone jest urządzenie do wyłącznika awaryjnego.
- Skrzynka bezpieczników i przekaźników w komorze rozprężnej po stronie bezpiecznika (E-Box) (pod zbiornikiem spryskiwacza). Pokrywa tej
bezpieczników, która służy jako jednostka uruchamiająca silnik. Ta bezpieczników zwana jest również
skrzynką E; Znajdujące się w nim zabezpieczenia są wskazane na schemacie dotyczącym „SA”.
- Skrzynka lokalizacjiniowa i koncentrator pozostałości magistrali CAN w pozostałości części lewego słupka A.
- Skrzynka bezpieczników i przekaźników w pokładowej jednostce odpowiedzialnej za zasilaniem . (pod deską rozdzielczą we wnęce na nogi po stronie). Zainstalowane w nim bezpieczniki są wskazane na schemacie „SD”.
- Skrzynka bezpieczników po lewej stronie przedniego panelu . Zainstalowane w nim bezpieczniki są wskazane na schemacie „SB”. Klient może mieć dostęp do tych zabezpieczeń po stronie bocznej na panelu przednim.
Materiał ten ma na celu dać czytelnikowi ogólne pojęcie o budowie konfiguracji, przekaźników i skrzynek bezpiecznikowych w Audi
A8 z 2010 roku, poszczególne elementy układu prowadzącego schematycznie. Dokładna bezpieczników i przewodów elektrycznych, które można znaleźć w aktualnej literaturze serwisowej.

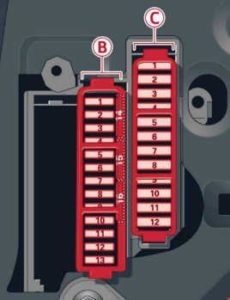

Skrzynka bezpieczników po lewej stronie deski rozdzielczej
Schemat
Przeznaczenie
Panel bezpieczników (B) | ||
| NIE. | A | Opis |
| 1 | 5 | Włącznik reflektorów |
| 2 | 5 | Uruchomienie awaryjne ( klucz kluczowy ) |
| 3 | 7,5 | Moduł niebezpieczny (tylne lewe drzwi) |
| 5 | 15 | Sygnał dźwiękowy |
| 6 | 7,5 | Oświetlenie wewnętrzne ( sufit ) |
| 8 | 10/5 | Uchwyt na kierownicę, ogrzewanie, kierownicę wielofunkcyjną |
| 10 | 5 | kontrola sterownika |
| 11 | 7,5 | Modułdrzwi ( drzwi ) _ |
| 12 | 10 | Złącze diagnostyczne , czujnik światła / deszczu |
| 14 | 25 | kontrola sterownika |
| 15 | 20 | Wspomaganie elektryczne, sprężarka klimatyzacji |
| 16 | 15 | Wspomaganie hamulców |
Panel bezpieczników (C) | ||
| 1 | 30 | Podgrzewane przednie czyszczenie |
| 2 | 30 | Wycieraczka |
| 3 | 30 | Przednie oświetlenie zewnętrzne |
| 4 | 20 | Szyberdacha |
| 5 | 30 | Podnośnik ekranu ochronnego |
| 6 | 15 | Fotel obrony ( pneumatyczny ) |
| 7 | 20 | Dach panoramiczny |
| 8 | 35 | Sterowanie dynamiczne |
| 9 | 30 | Przednie oświetlenie zewnętrzne |
| 10 | 35 | Spryskiwacz reflektorów, spryskiwacz reflektorów |
| 11 | 30 | Tylna lewa szyba elektryczna |
| 12 | 40 | Dach panoramiczny |
Skrzynka bezpieczników po prawej stronie deski rozdzielczej
Schemat
Przeznaczenie
| NIE. | A | Opis |
| 1 | 5 | System antyłamaniowy |
| 2 | 15 | Moduł wykonawczy skrzyni biegów |
| 3 | 40 | Przedni wentylator klimatyzacji |
| 4 | 35 | Moc silnika |
| 5 | Zapasowy | |
| 6 | 5 | Moduł odpornościowy silnika |
| 7 | 7,5 | Moduł niebezpieczny (przednie prawe drzwi) |
| 8 | 30 | Podnośnik szyby przedniej pasażera |
| 9 | 10 | Moduł sterujący ESC |
| 10 | 25 | Moduł sterujący ESC |
| 11 | 30 | Tylne prawe okno elektryczne |
| 12 | 15 | Fotel pasażera z przodu ( pneumatyczny ) |

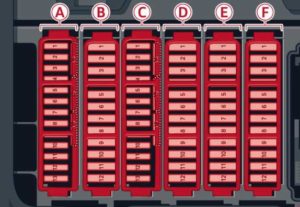

Skrzynka bezpieczników przedziału bagażowego
Informacje o tym, jak uzyskać do nich dostęp, znajdziesz w naszym filmie na końcu materiału.
Schemat
Przeznaczenie
Panel bezpieczników (A) | ||
| NIE. | A | Opis |
| 1 | 5 | Przycisk , rejestrator danych , złącze diagnostyczne , BCM – 1 , system oświetlenia adaptacyjnego |
| 2 | 5 | Brama sieciowa |
| 3 | 5 | Adaptacyjne zawieszenie pneumatyczne |
| 4 | 5 | |
| 5 | 5 | Dźwignia kolumny kierownicy |
| 6 | 5 | Czujnik kontroli zawieszenia |
| 7 | 5 | Napinacze pasów bezpieczeństwa , sterownik poduszek powietrznych |
| 8 | 5 | Podgrzewana dysza spryskiwacza , system homelink ( otwieranie bramy garażowej ), moduł sterujący noktowizorem , sportowy mechanizm różnicowy , jonizator |
| 9 | 5 | Moduł sterujący elektromechanicznego hamulca postojowego |
| 10 | 5 | Ogrzewanie tylnych siedzeń, lodówka , lusterko wsteczne |
| 11 | 5 | Dynamiczne sterowanie |
| 12 | 5 | Dźwignia zmiany biegów ,ВСМ–2 |
| 13 | 5 | Asystent zmiany pasa ruchu Audi side Assist |
| 14 | 5 | Moduł sterujący silnika |
| 15 | 40 | Rozrusznik |
| 16 | 10/5 | Czujnik położenia lewego reflektora |
Panel bezpieczników (B) | ||
| 1 | 25 | Napinacz lewego pasa bezpieczeństwa |
| 2 | 25 | Napinacz prawego pasa bezpieczeństwa |
| 3 | 5 | Diagnostyka rozrusznika |
| 4 | 7,5 | Przetwornica DC/DC |
| 5 | 7,5 | Adaptacyjny tempomat |
| 6 | 10 | Reflektor prawy ( reflektor ze światłem adaptacyjnym ) |
| 7 | 5 | Moduł sterujący ESC |
| 8 | 5 | Siłownik dźwięku, jednostka sterująca AEM |
| 9 | 10 | Adaptacyjny tempomat |
| 10 | 5 | Moduł sterujący skrzynią biegów |
| 11 | 5 | Czujniki kontroli klimatu |
Panel bezpieczników (C) | ||
| 1 | 5 | Elektromechaniczny hamulec postojowy |
| 2 | 5 | Czujnik kontroli zawieszenia |
| 3 | 7,5 | Moduł sterujący (drzwi tylne prawe) |
| 4 | 5 | Inteligentny zbiornik modułowy |
| 5 | 15 | Przednia jednostka sterująca klimatyzacją |
| 6 | 10 | Tylna jednostka sterująca klimatyzacją |
| 7 | 5 | Brama sieciowa |
| 8 | 15 | Lodówka |
| 9 | 5 | Interfejs dla funkcji specjalnych |
| 10 | 5 | T Adapter telefoniczny , słuchawka Bluetooth |
| 11 | 15 | Moduł sterujący AEM |
| 12 | 10 | Dźwignia zmiany biegów |
| 13 | 10 | Oświetlenie zewnętrzne |
| 14 | 20 | Tylne oświetlenie zewnętrzne |
| 15 | 25 | Pompa paliwowa |
| 16 | 30 | Elektromechaniczny hamulec postojowy |
Panel bezpieczników (D) | ||
| 3 | 20 | Gniazdo tylne |
| 5 | 15 | Adaptacyjne zawieszenie pneumatyczne |
| 6 | 25 | Gniazdo 115 V |
| 7 | 30 | Elektromechaniczny hamulec postojowy |
| 8 | 25 | Ogrzewanie tylnych siedzeń |
| 9 | 20 | Tylne oświetlenie zewnętrzne |
| 10 | 20 | Tylny wentylator klimatyzacji |
| 11 | 20 | Tylna osłona przeciwsłoneczna , samozamykacz , zamek bagażnika , bezkluczykowy dostęp do pojazdu , klapka wlewu paliwa |
| 12 | 30 | Moduł sterujący pokrywą bagażnika |
Panel bezpieczników (E) | ||
| 1 | 5 | Zespół regulacji tylnego siedzenia |
| 3 | 7,5 | Lewe tylne siedzenie ( pneumatyczne ) |
| 5 | 20 | Moduł zaczepu przyczepy |
| 6 | 30 | Lewe tylne siedzenie |
| 7 | 30 | Prawe tylne siedzenie |
| 8 | 20 | Moduł zaczepu przyczepy |
| 9 | 15 | Moduł zaczepu przyczepy |
| 10 | 7,5 | Prawe tylne siedzenie ( pneumatyczne ) |
Panel bezpieczników (F) | ||
| 1 | 30 | Odbiornik radiowy /wzmacniacz dźwięku |
| 2 | 30 | Wzmacniacz |
| 3 | 10 | System przejrzysty RSE (Rear Seat Entertainment), radio / wzmacniacz dźwięku |
| 5 | 5 | Automatycznie przyciemniające się lusterko wsteczne |
| 6 | 5 | odtwarzacz DVD |
| 7 | 5 | tuner telewizyjny |
| 8 | 7,5 | Jednostka/napęd MMI |
| 9 | 5 | Zestaw wskaźników, zegarów analogowych |
| 10 | 5 | Wyświetlacz MMI |
| 11 | 7,5 | Odbiornik radiowy |
| 12 | 5 | Kamera cofania ( czujniki parkowania ), widok z góry |
Dodatkowe informacje
Przykładowy film z lokalizacją skrzynek bezpieczników w audi a8 d4.
