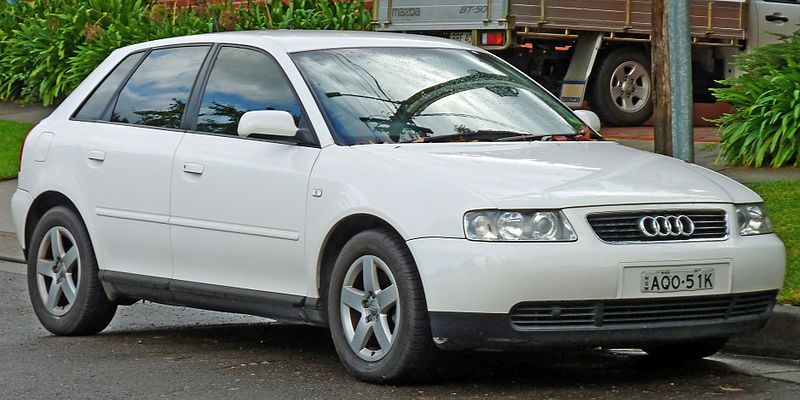

Audi A3 8l to pierwsza generacja serii A3 , produkowana w latach 1996, 1997, 1998, 1999, 2000, 2001, 2002 i 2003. W naszym materiale znajdują się informacje o lokalizacji skrzynek bezpieczników i przekaźników dla Audi A3 8L ze skrzynką schematy i przeznaczenie elementów. Podświetl bezpiecznik zapalniczki.
Contents
Lokalizacje
- 3-pinowy przekaźnik i uchwyt bezpiecznika;
- Centralna skrzynka przekaźników (13-pinowa);
- Skrzynka bezpiecznikowa;
- Główna skrzynka bezpieczników (na akumulatorze).
Umiejscowienie przekaźników i bezpieczników może się różnić w zależności od wyposażenia pojazdu i roku produkcji.
Samochody tej marki wyposażone są w instalację elektryczną 12V z ujemnym uziemieniem. Wszystkie oprawy oświetleniowe i zespoły elektryczne zasilane są z akumulatora kwasowo-ołowiowego, który można ładować z alternatora.
Przekaźnik 3-pinowy i uchwyt bezpiecznika
Skrzynka ta znajduje się w skrzynce przyłączeniowej komory rozprężnej w komorze silnika.
Przeznaczenie
- Przekaźnik pompy powietrza wylotowego;
- Przekaźnik układu sterowania silnikiem;
- Pompa próżniowa wspomagania hamulców (20 A);
- Pompa powietrza wywiewanego (40 A).

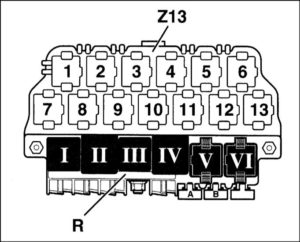

Centralna skrzynka przekaźników
Przekaźniki znajdują się na płycie, za lewą osłoną w okolicy nóg, pod deską rozdzielczą. W pojazdach z dużą ilością wyposażenia za płytką przekaźników znajduje się dodatkowa skrzynka przekaźników.
Opis
Płytka przekaźników -R- (podświetlona na czarno)
| Przekaźnik nr. | Konsument |
| I | przekaźnik klaksonu |
| II | Przekaźnik rozładowczy ze stykiem X |
| III | przekaźnik automatycznego przełączania wycieraczek |
| IV | przekaźnik pompy paliwa lub przekaźnik świec żarowych |
| V | przekaźnik wtrysku diesla |
| VI | przekaźnik świateł przeciwmgłowych |
| A | bezpiecznik elektrycznego ogrzewania siedzeń |
| B | bezpłatny |
| C | bezpiecznik podnośnika szyb |
Dodatkowa skrzynka przekaźników -Z13- nad płytką przekaźników
| 1 | Przekaźnik klaksonu |
| 2 | Przekaźnik testera lamp tylnych |
| 3 | Przekaźnik testera lamp tylnych |
| 4 | Urządzenie sterujące osłoną lusterka |
| 5 | Urządzenie sterujące osłoną lusterka |
| 6 | Przekaźnik izolacji telefonu |
| 7 | Bezpłatny |
| 8 | Bezpłatny |
| 9 | Bezpłatny |
| 10 | Bezpłatny |
| 11 | Przekaźnik blokujący rozrusznik i światło cofania |
| 12 | Przekaźnik wycieraczek reflektorów |
| 13 | Przekaźnik sprzęgła jednokierunkowego wentylatora chłodnicy (klimatyzator) |

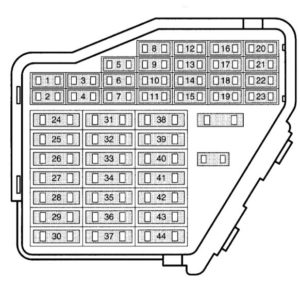

Skrzynka bezpiecznikowa
Znajduje się po lewej stronie tablicy.
Sprawdź lokalizację bezpieczników zgodnie z opisem z tyłu pokrywy skrzynki bezpieczników.
Przeznaczenie
| 1 | 10 | Podgrzewane dysze spryskiwaczy, podgrzewane lusterka zewnętrzne |
| 2 | 10 | Kierunkowskazy |
| 3 | 5 | Oświetlenie rękawicy |
| 4 | 5 | Oświetlenie tablicy rejestracyjnej |
| 5 | 7,5 | Elektryczne wyposażenie komfortowe, regulacja prędkości, ogrzewanie foteli, klimatyzacja |
| 6 | 5 | Pojedynczy zamek |
| 7 | 10 | Światła cofania |
| 8 | 5 | Telefon |
| 9 | 5 | Jednostka sterująca ABS |
| 10 | 10 | Sterowanie silnikiem: silnik benzynowy |
| 11 | 5 | Blok tablicy przyrządów, elektromagnes blokady dźwigni zmiany biegów dla AT |
| 12 | 7,5 | Samodiagnostyka zasilania, telefonu, systemu nawigacji |
| 13 | 10 | Światła stopu |
| 14 | 10 | Oświetlenie wewnętrzne, zamek pojedynczy |
| 5 | Lampa salonowa | |
| 15 | 5 | Zespół tablicy przyrządów, AT, lusterko wewnętrzne automatycznie przyciemniające się |
| 16 | 10 | Sprzęgło elektromagnetyczne, wybieg wentylatora chłodnicy, spryskiwacz szyby przedniej |
| 17 | 7,5 | Podgrzewany zamek drzwi |
| 18 | 10 | Światło drogowe prawe |
| 19 | 10 | Belka główna lewa |
| 20 | 10 | Światło mijania prawe, regulowany zasięg świateł |
| 21 | 10 | Lewe światło mijania |
| 22 | 5 | Światło boczne i pozycyjne, prawe |
| 23 | 5 | Światło pozycyjne i postojowe, lewe |
| 24 | 20 | Wycieraczka, pompa wody |
| 25 | 25 | Wentylator świeżego powietrza, wentylacja obiegowa, klimatyzator |
| 26 | 20 | Ogrzewana tylna szyba, podgrzewane lusterka |
| 27 | 10 | Wycieraczka tylnej szyby |
| 28 | 15 | Pompa paliwowa |
| 29 | 15 | Sterowanie silnikiem: silnik benzynowy |
| 10 | Sterowanie silnikiem: silnik wysokoprężny | |
| 30 | 20 | Przesuwany panel dachowy (dach słoneczny) |
| 31 | 20 | Automatyczna skrzynia |
| 32 | 10 | Sterowanie silnikiem: silnik benzynowy |
| Sterowanie silnikiem: silnik wysokoprężny | ||
| 33 | 20 | Środek do czyszczenia reflektorów |
| 34 | 10 | Zarządzanie silnikiem |
| 35 | 30 | Gniazdo przyczepy (dodatni plus długoterminowy) |
| 36 | 15 | Lampa przeciwmgielna i lampa przeciwmgielna |
| 37 | 10 | S-pin, zacisk 86 (radio) |
| 38 | 15 | Oświetlenie bagażnika, pojedynczy zamek, elektrycznie sterowane szyby |
| 39 | 15 | Alarm |
| 40 | 20 | Sygnał dźwiękowy |
| 41 | 15 | Zapalniczka |
| 42 | 25 | Radio |
| 43 | 10 | Zarządzanie silnikiem |
| 44 | 15 | Ogrzewanie siedzenia |
Za zapalniczkę odpowiada bezpiecznik 41 na 15A.

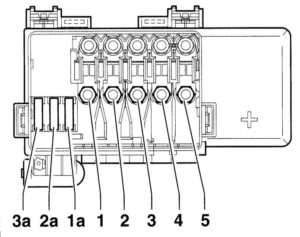

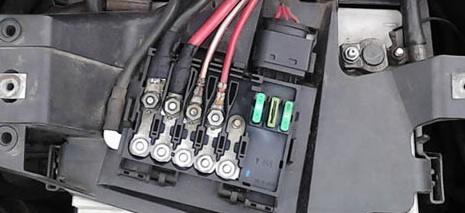

Główna skrzynka bezpieczników
Znajduje się w komorze silnika na akumulatorze.
Opis elementów
- Ogrzewanie świec żarowych (silnik wysokoprężny)
- System zarządzania silnikiem
- Wentylator płynu chłodzącego 2
- Salon
- Generator
- 1a – (pompa hydrauliczna)
- 2a – ABS (zawory)
- 3a – Wentylator płynu chłodzącego
Dodatkowe informacje
