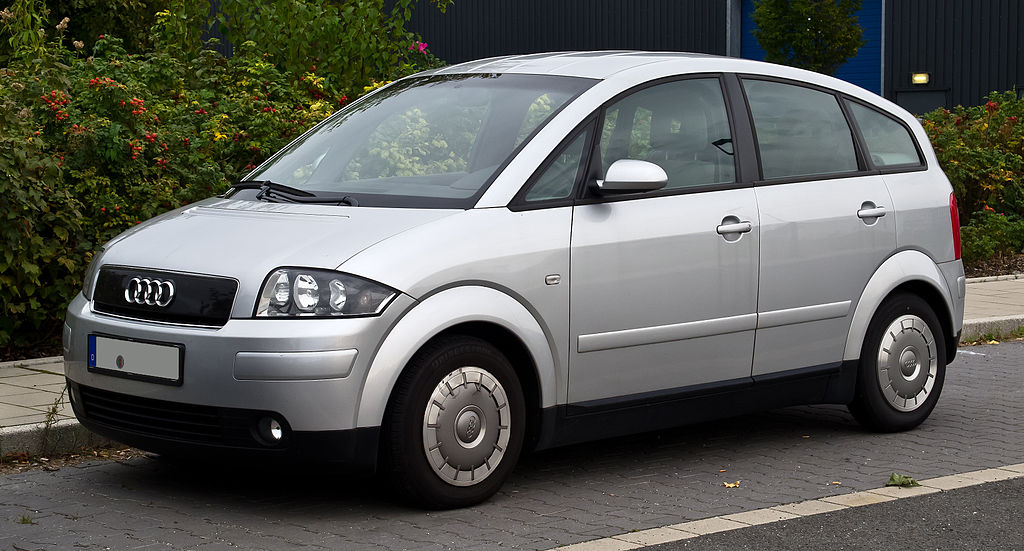

Audi A2 to ekonomiczny i przyjazny dla środowiska samochód z aluminiowym nadwoziem. Produkowane w latach 1999, 2000, 2001, 2002, 2003, 2004 i 2005. W naszym materiale można znaleźć schemat skrzynki przekaźników i bezpieczników Audi a2 z przeznaczeniem elementów i ich lokalizacją.
Contents
Główne pudełko
Główna skrzynka bezpieczników znajduje się w kabinie pasażerskiej na desce rozdzielczej (panelu) po lewej stronie kierownicy, pod włącznikiem.

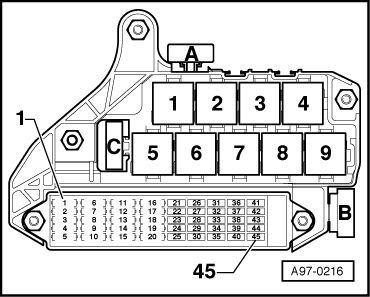

Schemat
Przeznaczenie
| NIE. | A | Opis |
| 1 | 10 A | Panel |
| 2 | 20A | Radio |
| 3 | 20A | Przetwornica prądu stałego |
| 4 | 20A | Wentylator chłodzący |
| 5 | – | |
| 6 | 25A | Wycieraczka, spryskiwacz |
| 7 | 15A | Alarm |
| 8 | 25A | Klakson, szyberdach |
| 9 | – | |
| 10 | – | |
| 11 | 20A | Gniazdo bagażnika |
| 12 | 15A | Gniazdo zapalniczki |
| 13 | 15A | Podgrzewane siedzenia |
| 14 | 20A | Nagrzewnica diesla |
| 15 | 30A | Ogrzewana tylna szyba |
| 16 | 30A | Wentylator pieca, klimat |
| 17 | – | – |
| 18 | 20A | Pompa paliwowa |
| 19 | 20A | Podgrzewana sonda lambda |
| 20 | 20A | Zapłon elektryczny |
| 21 | 10 A | Światło drogowe prawe |
| 22 | 10 A | Belka główna lewa |
| 23 | 15A | Światła mijania prawe, zasięg reflektorów |
| 24 | 15A | Lewe światło mijania, zasięg reflektorów |
| 25 | 5A | Telefon, telematyka |
| 26 | 5A | Światła boczne, prawda |
| 27 | 5A | Światła lewe |
| 28 | 10 A | Żywienie diagnostyczne |
| 29 | 15A | Światła tylne, 15-stykowe złącze diagnostyczne |
| 30 | 10 A | Sygnał zatrzymania |
| 31 | 10 A | Tempomat, |
| 32 | 10 A | Oświetlenie tablicy rejestracyjnej, schowek na rękawiczki |
| 33 | 5A | Podgrzewane dysze spryskiwaczy |
| 34 | 10 A | Kierunkowskazy |
| 35 | 15A | Światła przeciwmgielne |
| 36 | 10 A | Oświetlenie wewnętrzne, ogrzewanie, klimatyzacja |
| 37 | 10 A | System nawigacji, czujniki parkowania |
| 38 | 10 A | Prędkościomierz, klimatyzacja, czujniki parkowania |
| 39 | 10 A | Jednostka sterująca drzwiami. Prawa strona |
| 40 | 10 A | Program stabilności pojazdu (ESP) |
| 41 | 10 A | Jednostka sterująca drzwiami. Lewa strona |
| 42 | 10 A | Centralny zamek, wew. oświetlenie. |
| 43 | 10 A | Sterownik skrzyni biegów ASG |
| 44 | 10 A | Zamek kluczykowy w stacyjce, sterownik skrzyni biegów |
| 45 | 15A | Wtryskiwacze paliwa silnika |

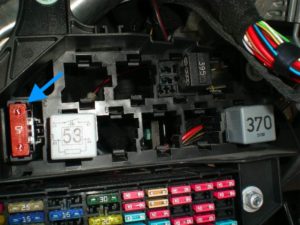

Podczas sprawdzania zwróć uwagę na 2 dodatkowe elementy z boku głównego.

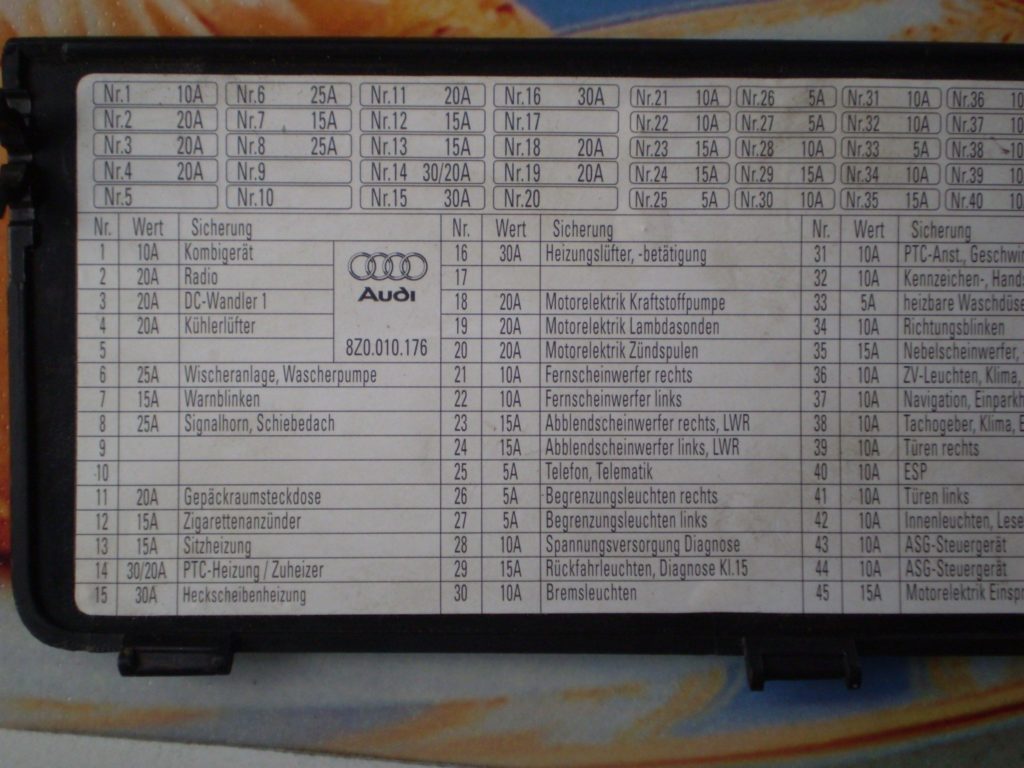

Sprawdź dokładny opis swoich bezpieczników z opisem z tyłu osłony ochronnej.
Dodatkowe pudełka

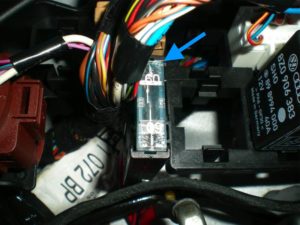

Skrzynka pod nogami kierowcy
Aby uzyskać dostęp, otwórz aluminiową pokrywę pod obudową. Oto główne bezpieczniki dużej mocy: jednostka sterująca ABS 60 A i wspomaganie kierownicy 80 A.

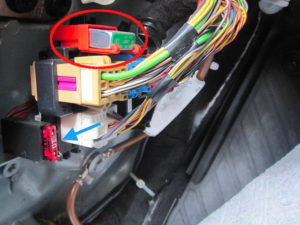

Skrzynia słupka przedniego
Aby uzyskać dostęp, zdejmij osłonę odpływu po stronie kierowcy. Chroniona klimatyzacja z wentylatorem, sterowanie drzwiami i elektryczne fotele.
Dodatkowe informacje
Film przedstawiający sposób otwarcia pokrywy, aby uzyskać dostęp do zbiornika paliwa w celu zatankowania w przypadku awarii przycisku otwierania, który znajduje się w kabinie.
