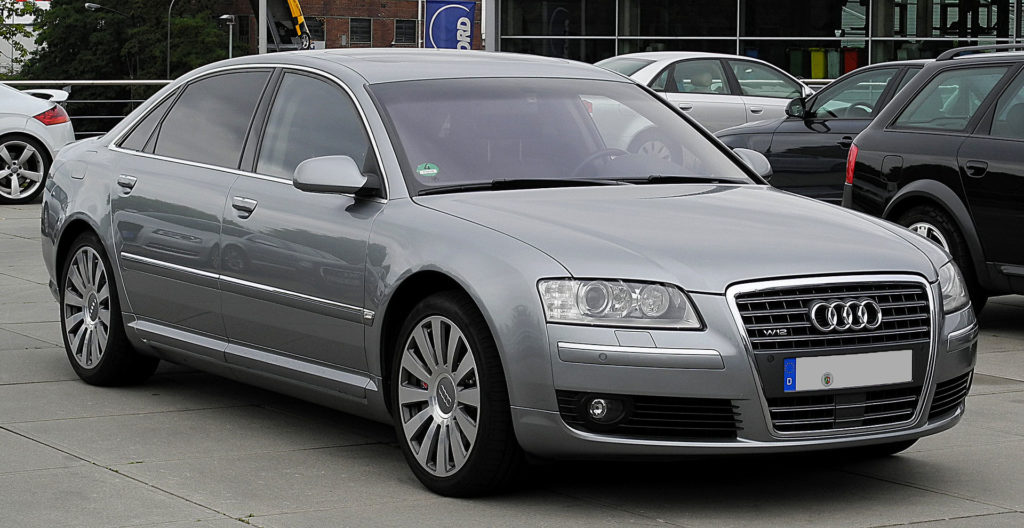

Pod koniec 2002 roku pierwsze Audi A8 zostało zastąpione unowocześnionym modelem – D3/4E . Produkowana w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. Przez cały ten czas przeszła 2 zmiany stylizacji: przedni grill i tylne światła uległy zauważalnym zmianom. W naszym artykule znajdziesz opis skrzynek przekaźników i bezpieczników do Audi A8 D3 wraz ze schematami skrzynek i przeznaczeniem ich elementów.
Contents

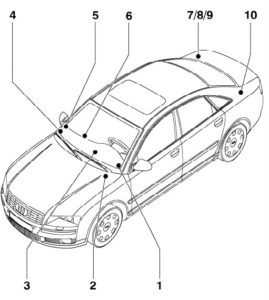

Lokalizacje
- Skrzynka bezpieczników na lewej desce rozdzielczej;
- Przekaźnik i skrzynka bezpieczników w komorze silnika;
- Przekaźnik i skrzynka bezpieczników za deską rozdzielczą;
- Skrzynka bezpieczników na desce rozdzielczej po prawej stronie;
- Bezpieczniki na stojaku po prawej stronie;
- Skrzynka bezpieczników u stóp pasażera;
- 8. 9. 10. – Bloki z przekaźnikami i bezpiecznikami w bagażniku odpowiednio po lewej i prawej stronie.

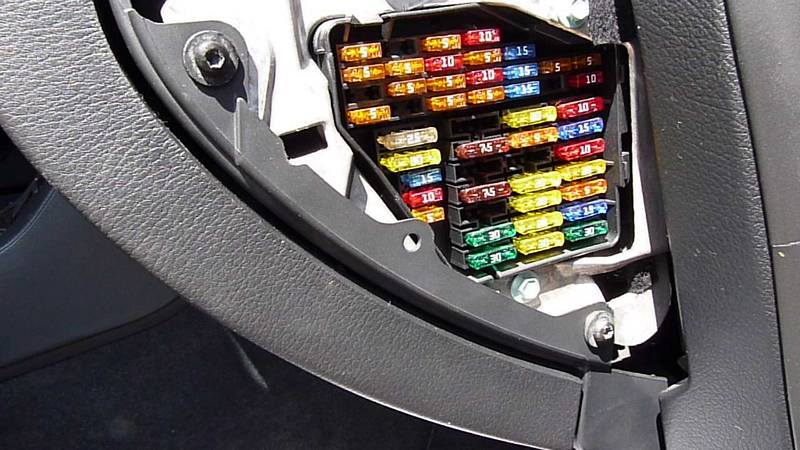

Skrzynka bezpieczników po lewej stronie w kabinie pasażerskiej
Znajduje się po lewej stronie deski rozdzielczej, za plastikową osłoną.

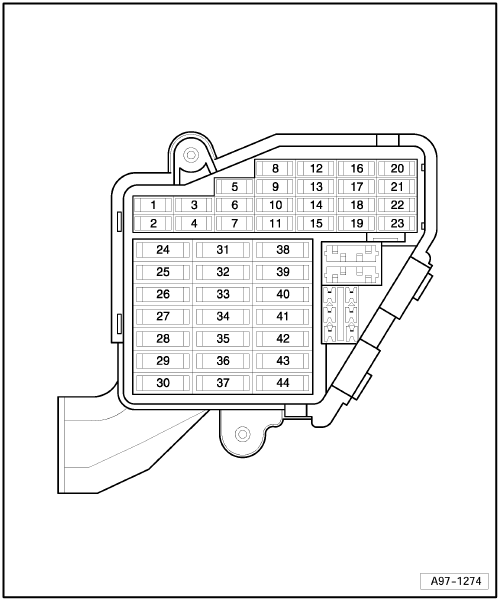

Schemat
Przeznaczenie
| NIE. | Konsument | A |
| 1 | otwieracz bramy garażowej (HomeLink) | 5 |
| 2 | asystent parkowania (akustyczny system parkowania) | 5 |
| 3 | asystent parkowania (akustyczny system parkowania) | 5 |
| 4 | automatyczna kontrola zasięgu reflektorów | 10 |
| 5 | zestaw wskaźników | 5 |
| 6 | jednostka sterująca elektroniką kolumny kierownicy | 10 |
| 7 | wtyczka diagnostyczna | 5 |
| 8 | wtyczka diagnostyczna | 5 |
| 9 | Elektroniczny program stabilności (ESP) | 5 |
| 10 | zestaw wskaźników | 5 |
| 11 | nieobecny | |
| 12 | włącznik świateł hamowania | 5 |
| 13 | telefon | 10 |
| 14 | nieobecny | |
| 15 | Jednostka sterująca systemu identyfikacji kierowcy | 5 |
| 16 | nieobecny | |
| 17 | utrzymywanie odstępu (tempomat adaptacyjny) | 5 |
| 18 | podgrzewane dysze spryskiwaczy | 5 |
| 19 | nieobecny | |
| 20 | system monitorowania ciśnienia opon | 5 |
| 21 | nieobecny | |
| 22 | wyłącznik sygnału hamulca | 5 |
| 23 | Paszport telewizyjny | 5 |
| 24 | sygnał dźwiękowy | 15 |
| 25 | wycieraczka | 40 |
| 26 | nieobecny | |
| 27 | Elektroniczny program stabilności (ESP) | 25 |
| 28 | nieobecny | |
| 29 | przełączniki oświetlenia | |
| 30 | nieobecny | |
| 31 | Jednostka sterująca zasilaniem pokładowym, oświetlenie przednie prawe | 30 |
| 32 | nieobecny | |
| 33 | dodatkowy grzejnik przestrzeni do hoi, tylny, lewy | 25 |
| 34 | nieobecny | |
| 35 | nieobecny | |
| 36 | nieobecny | |
| 37 | nieobecny | |
| 38 | Jednostka sterująca zasilaniem pokładowym, oświetlenie przednie lewe | 30 |
| 39 | sterownik drzwi przednich lewych | 7,5 |
| 40 | regulacja kolumny kierownicy | 25 |
| 41 | sterownik tylnych lewych drzwi | 7,5 |
| 42 | identyfikacja/uruchomienie jednostki sterującej | 25 |
| 43 | nieobecny | |
| 44 | nieobecny |
Skrzynka bezpieczników po prawej stronie w kabinie pasażerskiej
Opis
| NIE. | Spotkanie | Amper |
| 1 | elektromechaniczny hamulec postojowy | 5 |
| 2 | klimatyzacja | 10 |
| 3 | przesuwnik, blokowanie PN | 5 |
| 4 | automatyczna skrzynia biegów (multitronic) | 15 |
| 5 | kontrola silnika | 15 |
| 6 | sondy lambda | 15 |
| 7 | sondy lambda/zawór wysokiego ciśnienia | 15/10 |
| 8 | sterowanie silnikiem, dodatkowa pompa wody | 10 |
| 9 | klimatyzacja, kluczyki do tablicy rozdzielczej | 5 |
| 10 | zawieszenie pneumatyczne (adaptacyjne zawieszenie pneumatyczne) | 10 |
| 11 | czujnik światła i deszczu | 5 |
| 12 | wyświetlacz/jednostka sterująca z przodu | 5 |
| 13 | elektronika w suficie | 10 |
| 14 | odtwarzacz multimedialny z przodu (odtwarzacz CD, odtwarzacz DVD itp.) | 5 |
| 15 | system zarządzania energią akumulatora | 5 |
| 16 | ogrzewanie układu wentylacji skrzyni korbowej | 5 |
| 17 | jura elektronika zaworów | 5 |
| 18 | nieobecny | |
| 19 | czujnik miernika masy powietrza w dieslu | 5 |
| 20 | klimatyzowane siedzenie | 5 |
| 21 | zarządzanie silnikiem (benzyna / olej napędowy) | 5/15 |
| 22 | chłodzenie paliwa | 10 |
| 23 | elektromechaniczny hamulec postojowy | 5 |
| 24 | pokładowa jednostka sterująca zasilaniem 2 | 10 |
| 25 | automatyczna skrzynia | 15 |
| 26 | Pompa/zawory wody klimatyzacji, tylne elementy sterujące klimatyzacją | 10 |
| 27 | panel dachowy podnoszono-przesuwny | 20 |
| 28 | sterownik silnika | 5 |
| 29 | Dysze zaworowe | 15 |
| 30 | cewki zapłonowe | 30 |
| 31 | pompa paliwa prawa / elektronika pompy paliwa (benzyna) | 20/40 |
| 32 | automatyczna skrzynia biegów/multrotronic | 5/10 |
| 33 | dodatkowa przestrzeń na nogi z żelem grzewczym z tyłu po prawej stronie | 25 |
| 34 | podgrzewane/wentylowane tylne siedzenia | 20 |
| 35 | Podgrzewane/wentylowane przednie siedzenia | 20 |
| 36 | Przednia zapalniczka | 20 |
| 37 | tylne gniazdo zapalniczki | 20/30 |
| 38 | dodatkowy wentylator chłodnicy | 20 |
| 39 | sterownik drzwi przednich prawych | 7,5 |
| 40 | wspomaganie hamulców | 15 |
| 41 | sterownik tylnych prawych drzwi | 7,5 |
| 42 | nagrzewnica pomocnicza/nagrzewnica dodatkowa | 20 |
| 43 | środek do czyszczenia reflektorów | 30 |
| 44 | wentylator nagrzewnicy |
W przypadku przedniej zapalniczki samochodowej znajduje się bezpiecznik nr 36A na 20A.
Bezpieczniki umieszczone w bagażniku
po lewej stronie
Przeznaczenie
| NIE. | A | |
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | Wzmacniacz DSP | 30 |
| 6 | nawigacja | 5 |
| 7 | tuner telewizyjny | 10 |
| 8 | nieobecny | |
| 9 | jednostka komunikacyjna | 5 |
| 10 | głośnik telefonu na półce na kapelusze | 15 |
| 11 | gniazdo elektryczne | 20 |
| 12 | odbiornik radiowy ogrzewania postojowego | 5 |
po prawej stronie
Oznaczenie
| NIE. | A | |
| 1 | pompa paliwa po prawej stronie (diesel) | 20 |
| 2 | pompa paliwa po lewej stronie (benzyna/diesel) | 20 |
| 3 | gniazdo przyczepy | 15 |
| 4 | nieobecny | |
| 5 | inteligentny moduł zasilania z tyłu (światło po lewej stronie) | 20 |
| 6 | inteligentny moduł zasilania z tyłu (światło po prawej stronie) | 10 |
| 7 | Inteligentny moduł mocy z tyłu (asystent tylnej klapy) | 20 |
| 8 | elektromechaniczny hamulec postojowy, lewy silnik | 30 |
| 9 | elektromechaniczny hamulec postojowy, silnik prawy | 30 |
| 10 | sterownik przyczepy (światło po lewej stronie) | 15 |
| 11 | sterownik przyczepy (światło po prawej stronie) | 15 |
| 12 | sterownik przyczepy | 10 |
Te schematy i opisy służą wyłącznie celom informacyjnym, sprawdź aktualną lokalizację bezpieczników w instrukcji obsługi samochodu.
