Nowa generacja samochodów Audi 90/80 B3 została wprowadzona w połowie 1986 roku. Produkowany w latach 1987, 1988, 1989, 1990 i 1991. Sprzedawany na całym świecie pod markami Audi 80 lub Audi 90 (oznaczane samochody o wyższej konfiguracji). W naszym materiale można znaleźć szczegółowe oznaczenie przekaźników i bezpieczników w Audi 80 90 b3 wraz ze schematami skrzynek i ich lokalizacją.
Powyższe tabele są uniwersalne. W niektórych modelach Audi 80 i Audi 90 może brakować niektórych komponentów lub poszczególnych układów. Możliwe jest również, że określone bezpieczniki i wartości znamionowe nie odpowiadają bezpiecznikom zainstalowanym w Twojej maszynie. Sprawdź opis z tyłu osłony ochronnej.
Contents

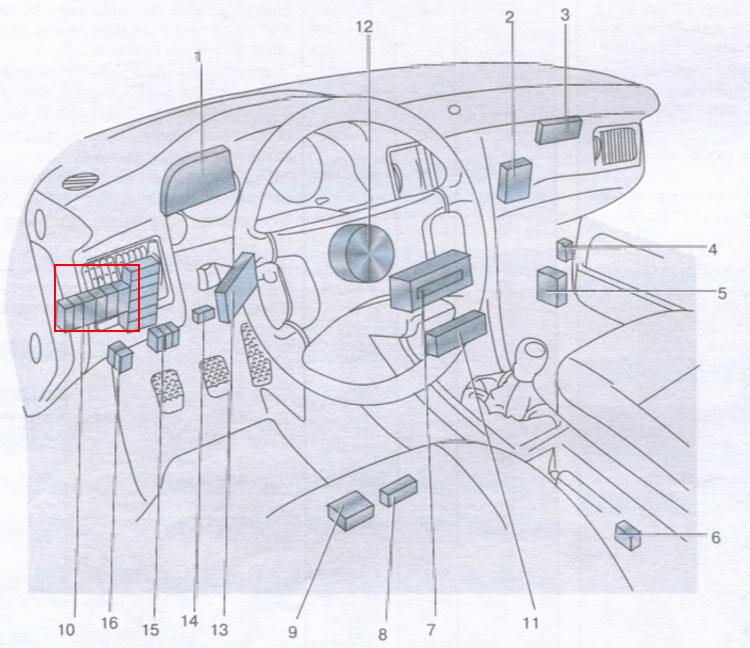

Lokalizacja elektronicznych jednostek sterujących w kabinie
- Komputer pokładowy / blok automatycznej diagnostyki układów samochodowych;
- Elektroniczna jednostka sterująca wtryskiem paliwa lub Elektroniczna jednostka sterująca systemu Motronic;
- Elektroniczna jednostka sterująca klimatyzatora;
- Czujnik położenia (wysokości) pojazdu nad poziomem morza;
- Elektroniczna jednostka sterująca zapłonem;
- Brzęczyk wyłączający tryb automatycznej skrzyni biegów;
- Panel sterowania klimatyzatora;
- Przekaźnik zasilania fotela elektrycznego.
- Elektroniczna jednostka sterująca fotela elektrycznego;
- Dodatkowy blok montażowy;
- Jednostka aktywująca poduszkę powietrzną;
- Torba bezpieczeństwa;
- Elektroniczna jednostka sterująca automatycznej skrzyni biegów;
- Przerywacz świateł awaryjnych (kierunkowskazów);
- Złącza stykowe układu diagnostycznego;
- Złącze lampy przeciwmgielnej.
Audi 80 B3 ma dwie główne skrzynki przekaźników i bezpieczników. Jeden znajduje się pod maską, w pobliżu wycieraczek. Drugi znajduje się pod deską rozdzielczą w kabinie.

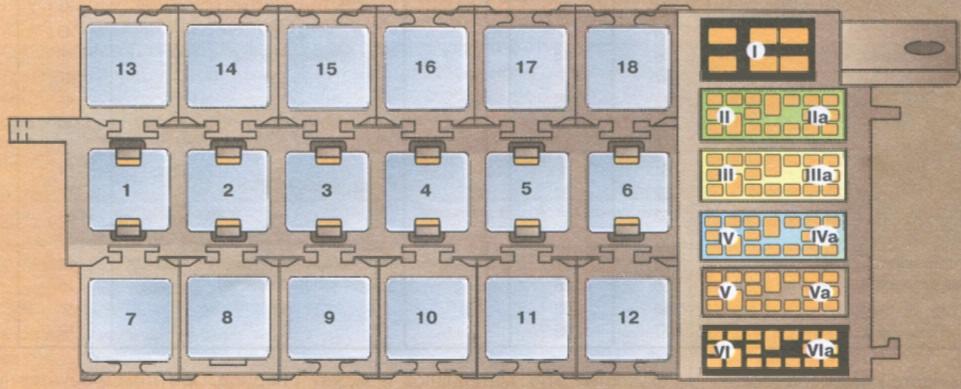

Skrzynka przekaźników przedziału pasażerskiego
Przeznaczenie samochodów wyprodukowanych przed 1989 rokiem
| 1 | Przekaźnik ABS |
| 2 | Przekaźnik ostrzegawczy niezapięty pas bezpieczeństwa |
| 3 | Przekaźnik oświetlenia wewnętrznego |
| 4 | Przekaźnik sprzęgła klimatyzacji |
| 5 | |
| 6 | Przekaźnik reflektorów |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Przekaźnik prądu wstecznego (fotel elektryczny i lusterka wsteczne) |
| 13 | Przekaźnik ogrzewania przedniego siedzenia pasażera |
| 14 | Przekaźnik ogrzewania siedzenia kierowcy |
| 15 16 | Przekaźnik elektrycznego szyberdachu i elektrycznie sterowanych szyb |
| 17 | – |
| 18 | – |
Przeznaczenie samochodów wyprodukowanych po 1989 roku
| 1 | Przekaźnik ABS |
| 2 | Przekaźnik ostrzegawczy niezapięty pas bezpieczeństwa |
| 3 | Przekaźnik oświetlenia wewnętrznego |
| 4 | Przekaźnik sprzęgła klimatyzacji |
| 5 | Przekaźnik wycieraczki / spryskiwacza * |
| 6 | Przekaźnik reflektorów |
| 7 | |
| 8 | – |
| 9 | Przekaźnik automatycznej blokady zmiany biegów |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | Przekaźnik ogrzewania przedniego siedzenia pasażera |
| 14 | Przekaźnik ogrzewania siedzenia kierowcy |
| 15 16 | Przekaźnik elektrycznych podnośników szyb i szyb |
| 17 | Przekaźnik lampki ostrzegawczej przed kradzieżą |
| 18 | Przekaźnik prądu wstecznego (fotel elektryczny i lusterka wsteczne) |

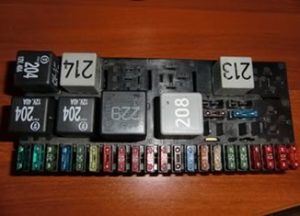

Skrzynka bezpieczników komory silnika
Skrzynka ta znajduje się z tyłu komory silnika.

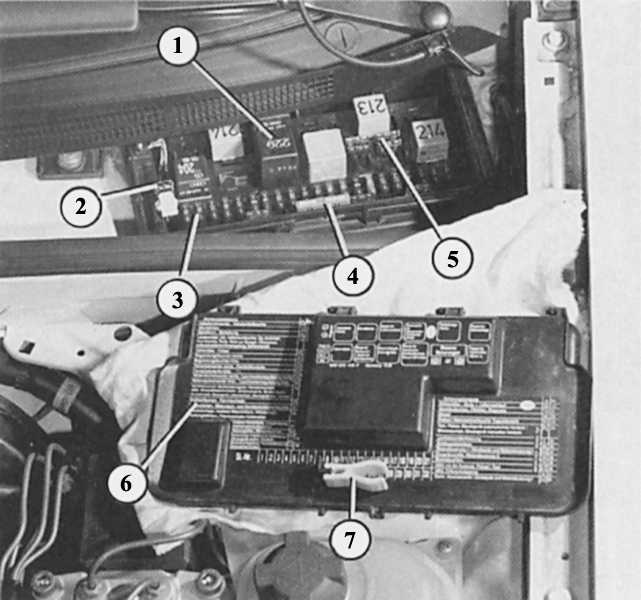

Na zdjętej osłonie (7) centralnego wyłącznika krótki formularz (6) pokazuje możliwą lokalizację przekaźników i bezpieczników. Istnieją również małe plastikowe szczypce do odłączania bezpieczników. Wewnątrz centralnego wyłącznika znajdują się różne przekaźniki (1), złącza do narzędzi diagnostycznych (2), bezpieczniki 1–21 (3) i dodatkowe bezpieczniki 23–32 (4). Poniżej znajdują się cztery zapasowe bezpieczniki (5).

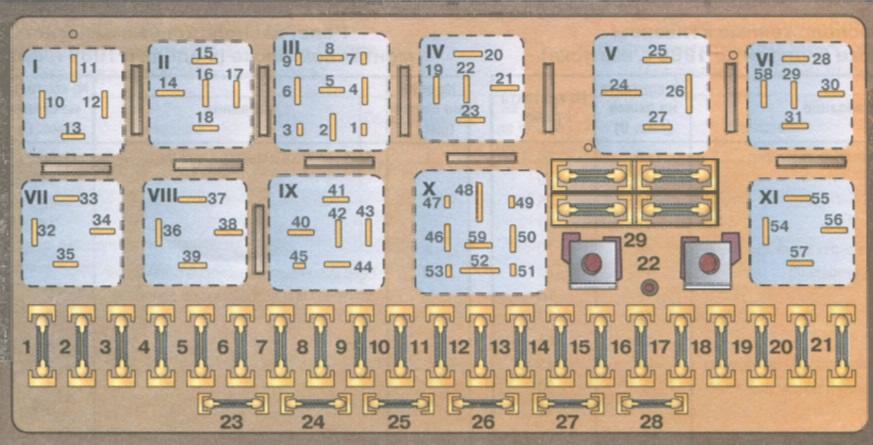

Schemat
Dla modeli do 1989r
| NIE. | Chronione elementy obwodu |
| 1 | 15A Lampy przeciwmgielne reflektorów i świateł tylnych |
| 2 | 15A Sygnał ostrzegawczy |
| 3 | 25A Sygnał dźwiękowy, światło stopu |
| 4 | 15A Lampy wewnętrzne, oświetlenie bagażnika, bezpiecznik zapalniczki audi 80 90 , lampka lusterka w osłonie przeciwsłonecznej, komputer pokładowy, radio |
| 5 | 30A Wentylator chłodzenia silnika |
| 6 | 5A Lampa światła bocznego i pozycyjnego prawej lampy tylnej |
| 7 | 5A Lampy światła pozycyjnego i światła postojowego lewej lampy tylnej |
| 8 | 10A Lampa świateł drogowych prawego reflektora oświetlenia głównego, lampka kontrolna włączenia świateł drogowych reflektorów |
| 9 | 10A Lampa świateł drogowych lewego reflektora oświetlenia głównego |
| 10 | 10A Lampa świateł mijania, prawy reflektor |
| 11 | 10A Lampa świateł mijania, lewy reflektor |
| 12 | 15A Zestaw wskaźników, lampy świateł cofania, komputer pokładowy, jednostka systemu autodiagnostyki, jednostka sterująca elektronicznego układu przeciwblokującego, jednostka sterująca elektronicznej blokady mechanizmu różnicowego |
| 13 | 15A Pompa paliwa. |
| 14 | 5A Lampki do oświetlenia tablicy rejestracyjnej, komory silnika i schowka podręcznego, lampki podświetlające zestaw wskaźników |
| 15 | 25A Silnik wycieraczek szyby przedniej, wentylator chłodzący silnik, ECU, kierunkowskazy |
| 16 | 30A Ogrzewana tylna szyba, podgrzewane lusterka wsteczne |
| 17 | 30A Silnik elektryczny wentylatora (dmuchawy) układu wentylacji kabiny pasażerskiej |
| 18 | 5A Lusterka elektryczne |
| 19 | 10A Centralny zamek |
| 20 | 30A Przełącznik wentylatora chłodzenia silnika (pierwszy stopień), Elektroniczna jednostka sterująca wentylatorem, gdy silnik pracuje |
| 21 | 25A Tylna zapalniczka |
| 22 | – |
| 23 | 30A Silniki elektryczne do regulacji położenia siedzenia kierowcy, moduł pamięci położenia siedzenia kierowcy |
| 24 | 10A Elektroniczna jednostka sterująca systemu KE-Jetronic lub Motronic |
| 25 | 30A Podgrzewacze siedzeń |
| 26 | – |
| 27 | – |
| 28 | 15A Elektroniczna jednostka sterująca systemu Motronic |
| 29 | Rezerwa 5A |
Tabela przekaźników
| I | Przekaźnik świateł przeciwmgłowych |
| II | Przekaźnik wentylatora chłodzenia silnika |
| (wysoka prędkość) | |
| III | Przekaźnik wentylatora chłodzącego WŁ |
| silnik, gdy silnik nie pracuje | |
| IV | – |
| V | Przekaźnik rozładowujący |
| VI | Przekaźnik klimatyzatora |
| VII | Przekaźnik klaksonu |
| VIII | Przekaźnik automatycznej skrzyni biegów |
| IX | Przekaźnik przerywanej pracy wycieraczek i spryskiwacza szyby przedniej |
Do modeli od 1989r
1. Światła przeciwmgielne, tylne światła przeciwmgielne 15
2. Światła awaryjne 15
3. Klakson, podgrzewane siedzenia 30
4. Zegar, oświetlenie bagażnika, lusterko kosmetyczne, lampka do czytania, gniazdko/zapalniczka , komputer pokładowy, pełna automatyka, klimatyzacja, radio , Auto-Check-System 15
5. Drugi stopień prędkości wentylatora chłodnicy 30
6. Światło pozycyjne prawe tylne, światło pozycyjne przednie 5
7. Światło pozycyjne tylne lewe, światło pozycyjne przednie 5
8. Światło drogowe prawego reflektora, kierunkowskaz świateł drogowych reflektory 10
9. Reflektor świateł drogowych lewy 10
10. Światła mijania prawe, silniczek regulacji zasięgu reflektorów po prawej stronie 10
11. Światła mijania lewe, silniczek regulacji zasięgu reflektorów lewy 10
12. Zestaw wskaźników, światło cofania, Auto -Check-System, automatyczna skrzynia biegów, blokada mechanizmu różnicowego, komputer pokładowy, układ sterowania, prędkość jazdy, żarówka oświetlenia wnętrza z opóźnionym wyłączaniem, elektroniczny wyłącznik termiczny, działanie wentylatora chłodzącego po wyłączeniu silnika 15 13. Pompa paliwa 15
14.
Oświetlenie tablicy rejestracyjnej , oświetlenie przyrządów, oświetlenie komory silnika, oświetlenie schowka podręcznego, klimatyzacja automatyczna 5
15. Kierunkowskazy, wycieraczki szyby przedniej, pompka spryskiwacza, podgrzewane dysze spryskiwaczy szyb, wentylator chłodnicy (jednostka sterująca załączeniem wentylatora chłodnicy po wyłączeniu silnika), klimatyzacja klimatyzacja 25
16. Ogrzewanie tylnej szyby, podgrzewane lusterka zewnętrzne 30
17. Wentylator, klimatyzacja automatyczna 30
18. Elektryczna regulacja lusterek zewnętrznych, spryskiwacz tylnej szyby (kombi) 5 15
19. Centralny zamek, ogrzewanie cylindrów mechanizmu drzwi, instalacja alarmowa 10
20. Pierwszy stopień wentylatora układu chłodzenia, załączenie wentylatora po zatrzymaniu pracy silnika 30
21. Samodiagnostyka / podłączenie urządzenia diagnostycznego 10
22. Bezpłatna –
Elektryczne podnośniki buraków, elektryczny szyberdach i elektryczna regulacja foteli są wyposażone w automatyczne bezpieczniki, które automatycznie włączają się ponownie po usunięciu usterki.
23. Wolne –
24. Wolne –
25. Ogrzewanie sondy lambda 5
26. Gniazdo przyczepy 30 27. Układ
zapłonowy/wtryskowy 10 28. Układ zapłonowy/wtryskowy 10 29. Światło stopu 10 30. 31. Układ kontroli prędkości w połączeniu z automatyczną skrzynią biegów, ABS, blokadą mechanizmu różnicowego 5 15 32. Układ zapłonowy/wtryskowy 10
Lista przekaźników
- Przekaźnik świateł przeciwmgielnych;
- Zapasowy;
- Przekaźnik włączający wentylator chłodzący;
- Przekaźnik spryskiwacza reflektorów;
- Przekaźnik rozładowczy;
- Przekaźnik wentylatora chłodzenia silnika;
- Przekaźnik klaksonu;
- Przekaźnik automatycznej skrzyni biegów;
- Przekaźnik przerywanej pracy wycieraczki i spryskiwacza szyby przedniej;
- Przekaźnik pompy paliwa;
- Przekaźnik wentylatora chłodzenia silnika.
