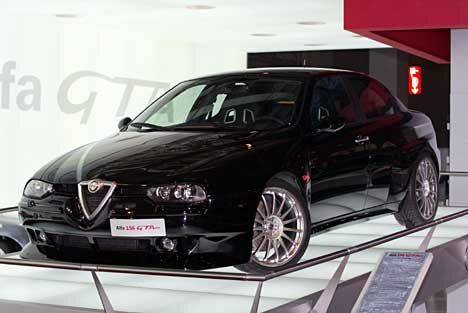

Alfa Romeo 156 (seria 932) – produkowana przez włoską firmę samochodową Alfa Romeo od 1997 roku. Zastąpiła starą 155W tym materiale znajdują się schematy bezpieczników i przekaźników dla Alfa Romeo 156 1997, 1998, Wydania 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 z opisem przeznaczenia elementów i ich lokalizacją.Model przeszedł dwie zmiany stylizacji: pierwszą w 2002 r. i drugą w 2003 r. i był produkowany w dwóch wersjach: sedan i Sportwagon z konfiguracją siedmiu różnych silników.
Contents
Lokalizacje
- skrzynka bezpieczników w kabinie pod kierownicą;
- dodatkowa skrzynka bezpieczników za główną;
- przekaźnik w kabinie pasażerskiej za schowkiem;
- skrzynka bezpieczników w komorze silnika;
- przekaźnik w komorze silnika.
Przedział pasażerski
Główna skrzynka bezpieczników

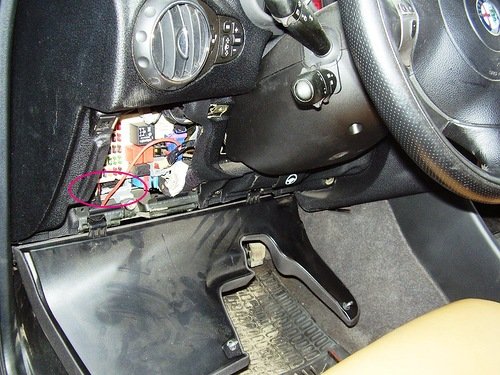

Skrzynka główna znajduje się pod panelem głównym po lewej stronie kierownicy.

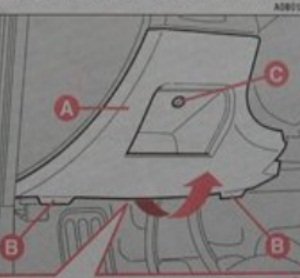

Dostęp do skrzynki bezpieczników
Schemat
Opis
| 1 | (10A) Prawy reflektor – światło drogowe |
| 2 | (10A) Wskaźnik świateł drogowych reflektora, reflektor LH – światła drogowe |
| 3 | (20A) Lampa bagażnika/klapy tylnej, zamek centralny |
| 4 | (10A) Regulacja reflektorów, reflektor prawy – światła mijania |
| 5 | (30A) Elektryczne szyby przednie sterowane elektrycznie |
| 6 | (10A) Lewa lampa światła stopu, lewa lampa tylna, lewa lampa tablicy rejestracyjnej, tylne prawe światło przeciwmgłowe, przednia prawa lampa boczna |
| 7 | (10A) Lampa tablicy rejestracyjnej lewa, lampa przeciwmgłowa tylna lewa, lampa obrysowa przednia lewa, lampa stop prawa, lampa obrysowa prawa tylna |
| 8 | (10A) Reflektor lewy – światło mijania |
| 9 | (15A) Zapalniczka grzejnik / klimatyzator |
| 10 | (20A) Wycieraczka/spryskiwacz przedniej szyby |
| 11 | (20A) Róg |
| 12 | (10A) Układ antykradzieżowy, układ przeciwblokujący (ABS) (z ESP), system audio, zestaw wskaźników, lampy wewnętrzne |
| 13 | (10A) Układ przeciwblokujący (ABS), zamek centralny, elektrycznie sterowane lusterka zewnętrzne, elektrycznie sterowane szyby, oświetlenie schowka podręcznego, światła cofania, światło hamowania (górne) |
| 14 | (10A) Alarm |
| 15 | (30A) Podgrzewane lusterka boczne, podgrzewana tylna szyba |
Bezpiecznik nr 9 odpowiada za zapalniczkę.

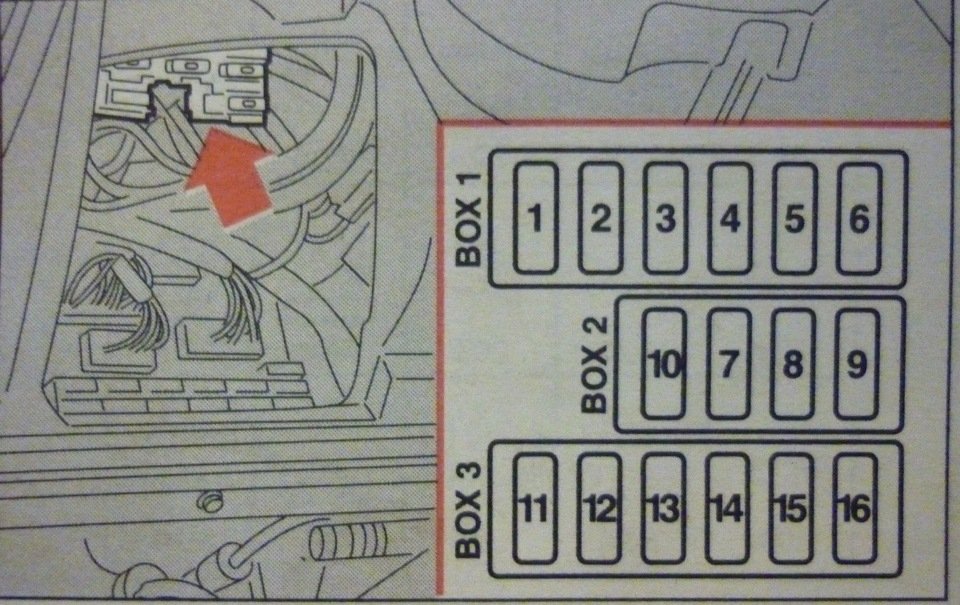

Bezpieczniki nad jednostką główną
Dla samochodów wyprodukowanych od 1999 rok
| 1 | (7,5 A) Elektryczne lusterka, oświetlenie włącznika szyb, oświetlenie schowka podręcznego, kierunkowskazy, odmgławiacz tylnej szyby, nagrzewnica/klimatyzator, przekaźnik dodatkowego obwodu zapłonu |
| 2 | (10A) Poduszka powietrzna |
| 3 | (10A) Układ przeciwblokujący, zestaw wskaźników, wskaźniki zestawu wskaźników, lampki kontrolne |
| 4 | (20A) Silnik podnośnika szyby tylnych lewych drzwi |
| 5 | (20 A) Silnik podnośnika szyby tylnych prawych drzwi |
| 6 | (25A) Dach |
| 7 | (30A) Klapa tylna / siłownik tylnej klapy |
| 8 | (30A) Podgrzewane siedzenia |
| 9 | – |
| 10 | (10A) Układ przeciwblokujący (ABS) |
| 11 | System zarządzania silnikiem. immobilizer |
| 12 | System zarządzania silnikiem. immobilizer |
| 13 | (15A) Sterowanie silnikiem |
| 14 | (15A) Sterowanie silnikiem |
| 15 | (15A) Światła przeciwmgielne |
Do samochodów wyprodukowanych przed 1999 rokiem
| 1 | (15A) SRS (poduszka powietrzna), układ przeciwblokujący (ABS) |
| 2 | (7,5A) Układ zarządzania silnikiem, immobilizer |
| 3 | (30A) Podgrzewane siedzenia |
| 4 | (10A) Zarządzanie silnikiem |
| 5 | (15A) Sterowanie silnikiem |
| 6 | (25A) Dach otwierany |
| 7 | (7,5A) Układ zarządzania silnikiem, immobilizer |
| 8 | (10A) Układ przeciwblokujący, zestaw wskaźników, wskaźniki zestawu wskaźników, lampki kontrolne |
| 9 | (7,5A) Elektrycznie sterowane lusterka, podgrzewane siedzenia, podgrzewana tylna szyba, kierunkowskazy, szyberdach |
10 | (10A) Poduszka powietrzna |

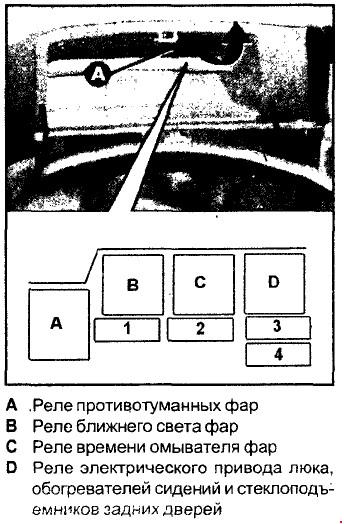

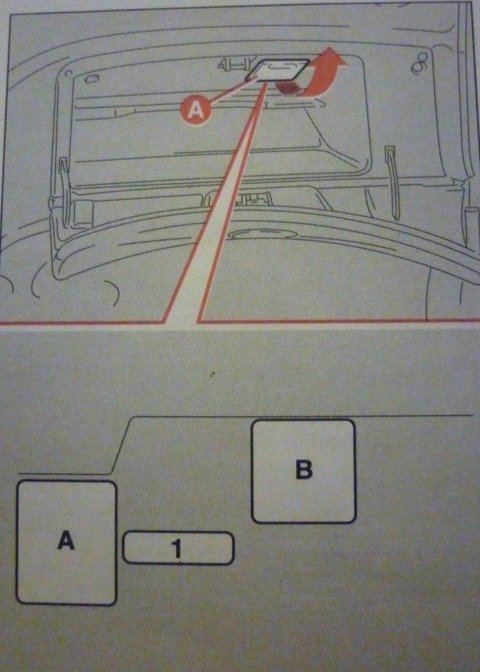

Przekaźnik za schowkiem
Aby uzyskać dostęp, należy otworzyć schowek i zdjąć pokrywę A. Lokalizacja bezpieczników i przekaźników zależy od wyposażenia Twojego samochodu.
- (20A) – Spryskiwacze reflektorów (03/99 →)
- (20A) – Spryskiwacze reflektorów (→ 02/99)
- (20A) – Silnik podnośnika szyby tylnych lewych drzwi (→ 02/99)
- (20A) – Silnik regulatora szyby tylnych prawych drzwi (→ 02/99)
Komora silnika

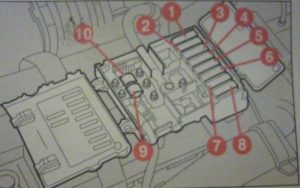

Skrzynka bezpieczników akumulatora
Aby się do niego dostać należy otworzyć 2 osłony w różnych kierunkach.
| 1 | (80A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| 2 | (30A) Wyłącznik zapłonu |
| 3 | (70A) Bateria |
| 4 | (40A) Silnik dmuchawy klimatyzatora/nagrzewnicy |
| 5 | (30A) Sterowanie silnikiem |
| 6 | (40A) Silnik wentylatora chłodzącego (Twin Spark bez AC / V6) |
| 7 | (30A) Automatyczna skrzynia biegów ^ 624 ^, silnik wentylatora chłodzącego (Twin Spark z AC / V6 24V), segmentowa manualna skrzynia biegów (2.0 Twin Spark) |
| 8 | (20A) Segmentowa manualna skrzynia biegów (2.0 Twin Spark) |
| 9 | (50A) Układ przeciwblokujący ABS (bez ESP) |
| 10 | (70A) Nagrzewnica pomocnicza (Diesel) |

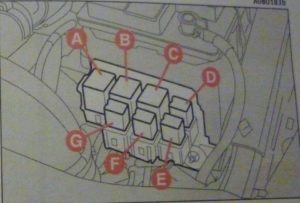

Skrzynka przekaźników
Umieszczony jest w pobliżu akumulatora na wsporniku i jest zakryty pokrywą ochronną. Liczba przekaźników i obwód mogą się różnić w zależności od modyfikacji pojazdu.
- A – Przekaźnik silnika wentylatora chłodzącego – 2. prędkość (Twin Spark z klimatyzacją)
- B – Przekaźnik silnika wentylatora chłodzącego – 1. prędkość
- C – Przekaźnik pompy paliwa
- D – Przekaźnik układu sterującego silnikiem
- G – Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
- F – Przekaźnik zmiennych faz rozrządu (1.6 TwinSpark)
- E – Przekaźnik podgrzewacza paliwa
