Alfa Romeo MiTo (seria 955) – trafiła do sprzedaży w 2008 roku. W 2014 roku przeszła zmianę stylizacji . Nie zaszły jednak żadne istotne zmiany zewnętrzne: nowe wykończenie obramowań reflektorów i chromowana osłona chłodnicy. Zmiany wewnętrzne zależą od konfiguracji i roku produkcji. W tym artykule omówiono skrzynki bezpieczników i przekaźników Alfy Romeo MiTo 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 wraz z ich schematami i lokalizacją.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

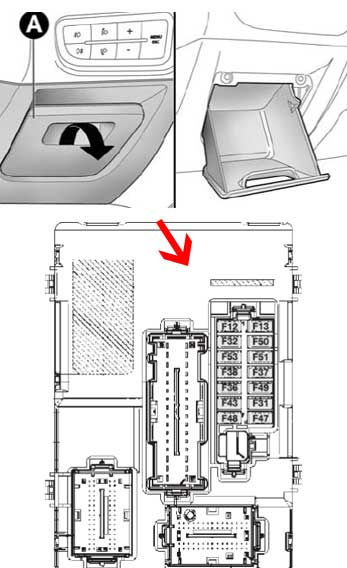

Znajduje się pod deską rozdzielczą po lewej stronie. Aby uzyskać do niego dostęp, należy otworzyć pokrywę ochronną.
Przeznaczenie
| F12 | (7,5A / 15A) Reflektor prawy |
| F32 | (5A) Lampy wewnętrzne |
| F53 | (5A) Tablica przyrządów |
| F38 | (15A) Centralny zamek |
| F36 | (10A) Stereo, system Blue & Me, sterownik klimatyzacji, syrena alarmu antywłamaniowego, sterownik głośności alarmu, zewnętrzne gniazdo diagnostyczne EOBD, elektroniczna jednostka sterująca do monitorowania ciśnienia w oponach |
| F43 | (20A) Elektryczna pompa spryskiwaczy szyby przedniej i tylnej |
| F48 | (20A) Elektryczne szyby |
| F13 | (7,5A / 15A) Reflektor lewy |
| F50 | (7,5A) Układ SRS |
| F51 | (5A) Bieg wsteczny |
| F37 | (5A) Trzecie światło stopu |
| F49 | (5A) Sterownik czujników parkowania, sterownik ciśnienia w oponach, czujnik deszczu, automatyczny włącznik reflektorów w lusterkach wewnętrznych, lusterko wsteczne wewnętrzne elektrochromatyczne (wypukłe), radionawigacja (podświetlenie), dioda LED na wyświetlaczu sygnalizująca zapięcie pasów bezpieczeństwa na wewnętrznym lusterku wstecznym, podświetlenie elementów sterujących (deska rozdzielcza środkowa, deska rozdzielcza po stronie kierowcy, elementy sterujące na kierownicy, elementy sterujące Blue & Me), przełączniki ogrzewania przednich foteli, centralka alarmu objętościowego, elektryczne sterowanie szyberdachem, złącze PND na desce rozdzielczej |
| F31 | (5A) Skrzynka bezpieczników/przekaźników pod maską |
| F47 | (20A) Elektryczne szyby |
Przekaźnik komory silnika i skrzynka bezpieczników

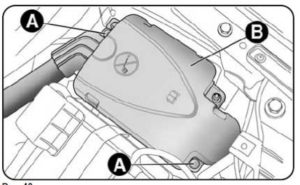

Znajduje się obok akumulatora. Aby uzyskać dostęp, odkręć śruby A i zdejmij pokrywę B.

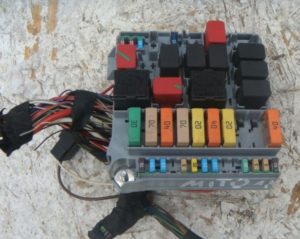

Tak to wygląda

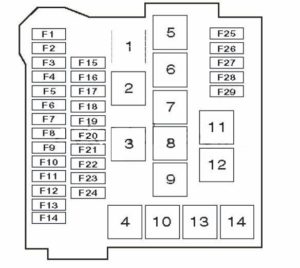

Schemat
Opis
| 1 | Zapasowy |
| 2 | Zapasowy |
| 3 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 4 | Przekaźnik świateł drogowych reflektorów |
| 5 | Przekaźnik sterujący silnikiem |
| 6 | Przekaźnik ogrzewania szyby przedniej |
| 7 | Przekaźnik złącza zasilania akcesoriów |
| 8 | Przekaźnik pompy paliwa |
| 9 | Przekaźnik świateł przeciwmgłowych |
| 10 | Przekaźnik klaksonu |
| 11 | Przekaźnik blokady uruchomienia |
| 12 | Przekaźnik podgrzewanej szyby tylnej |
| 13 | Przekaźnik klimatyzacji |
| 14 | Przekaźnik spryskiwaczy reflektorów |
| F1 | (7,5A) Klimatyzator |
| F2 | (15A) Reflektory |
| F3 | (15A) Sygnały dźwiękowe |
| F4 | (30A) Nagrzewnica pomocnicza PTC1 |
| F5 | (5A) Cewka wyłącznika zdalnego sterowania monitoringu, ECM (wersja 1.4), cewka odchylająca układu chłodzenia silnika (300W + 300W |
| F6 | (20A) Układ ABS/ESP |
| F7 | (15A) Światła przeciwmgielne |
| F8 | (15A) Pompa paliwa |
| F9 | (20A) Spryskiwacze reflektorów |
| F10 | (15A) Pompa skrzyni biegów |
| F11 | (30A) Ogrzewana tylna szyba |
| F12 | (5A) ECM |
| F13 | (5A) Jednostka sterująca napędem eklektycznym (zasilanie + kluczyk) Jednostka sterująca hamulcami (zasilanie + kluczyk) Czujnik Ying na tunelu środkowym |
| F14 | (7,5A) Podgrzewacze do odszraniania lusterek zewnętrznych elektrycznych kierowcy i pasażera, Podgrzewacze do odszraniania zewnętrznych błotników przednich, Rolka włącznika podgrzewania szyby przedniej |
| F15 | (30A / 40A / 50A) Silnik wentylatora chłodzącego |
| F 16 | (70A) Wielofunkcyjny moduł sterujący |
| F17 | (40A) Układ ABS/ESP |
| F18 | (70A) Elektryczne wspomaganie kierownicy |
| F19 | (20A / 30A / 40A) Silnik wentylatora chłodzącego |
| F20 | (40A) Silnik dmuchawy nagrzewnicy |
| F21 | (20A) Obwody stacyjki |
| F22 | (50A) |
| F23 | (60A) Świece żarowe |
| F24 | (40A) Skrzynka bezpieczników/przekaźników w bagażniku |
| F25 | (10A) Zarządzanie silnikiem |
| F26 | (10A) Zarządzanie silnikiem |
| F27 | (15A / 20A) Zarządzanie silnikiem |
| F28 | (15A) Ogrzewana przednia szyba |
| F29 | (15A) Złącza zasilania akcesoriów, zapalniczka samochodowa |
Skrzynka bezpieczników przedziału bagażowego

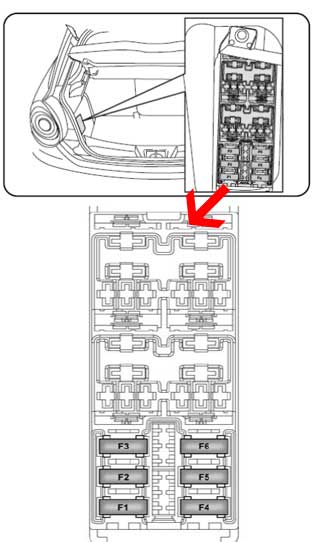

Znajduje się po lewej stronie pod obudową.
Tabela opisów
| Jednostka sterująca wzmacniacza Bose HI-FI | F4 | 15A |
| Subwoofer basowy we wnęce na koło zapasowe | F5 | 10 A |
| Podgrzewane przednie lewe i prawe siedzenia | F6 | 15A |
| Elektryczny system otwierania klapy | F1 | 20A |
| Bezpieczniki okablowania | F2 | – |
| Gniazdo zasilania bagażnika | F3 | 15A |
Dodatkowe informacje
Materiał wideo dotyczący dostępu do skrzynki bezpieczników i gniazda diagnostycznego w kabinie MiTo.
